轻松掌握！伺服驱动器面板操作指南

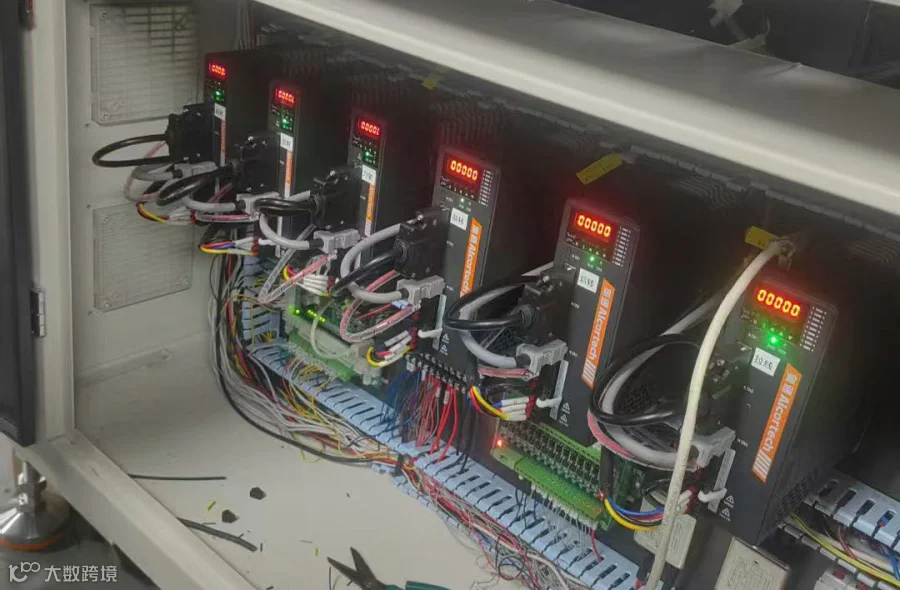

伺服驱动器是工业自动化领域的核心设备，但其面板上的按钮和指示灯常常让新手困惑。今天，我们用超简单的方式，带您快速掌握伺服驱动器面板的基本含义与操作。

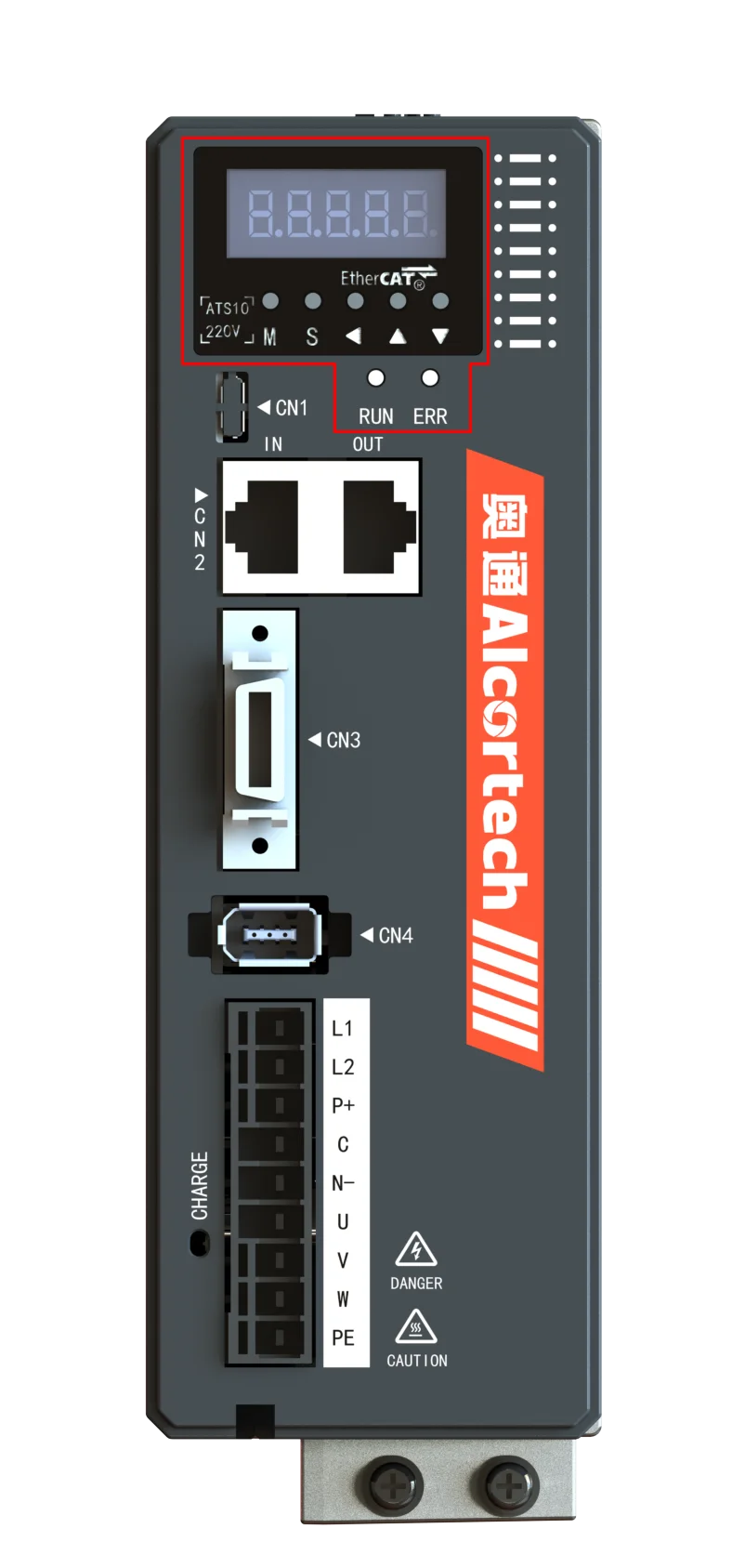

显示窗就像驱动器的"脸"，通过显示耀眼的红色数据，告诉您它当前的状态。

想要了解红色数据分别代表什么意思，我们需要先了解红色的数据是如何组成的。

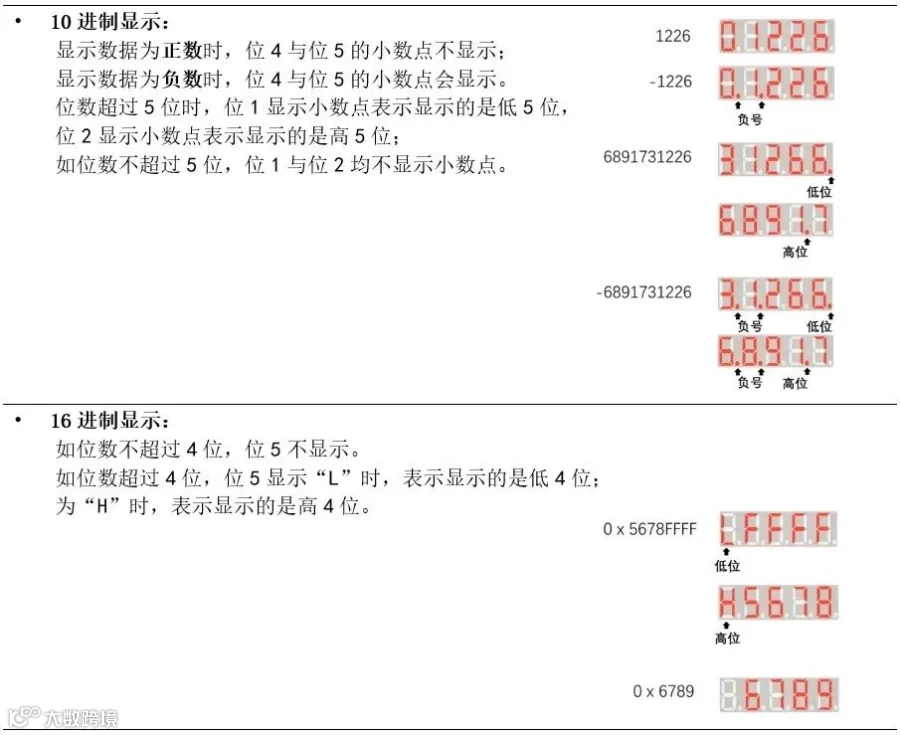

首先，红色数据的位数一般有5位，最左侧数码管为最低位，为位1，最右侧数码管为最高位，为位5（以人面对伺服器为方向）。

其次，数据以10进制还是16进制显示，会有稍微差别，我们需要仔细区分。

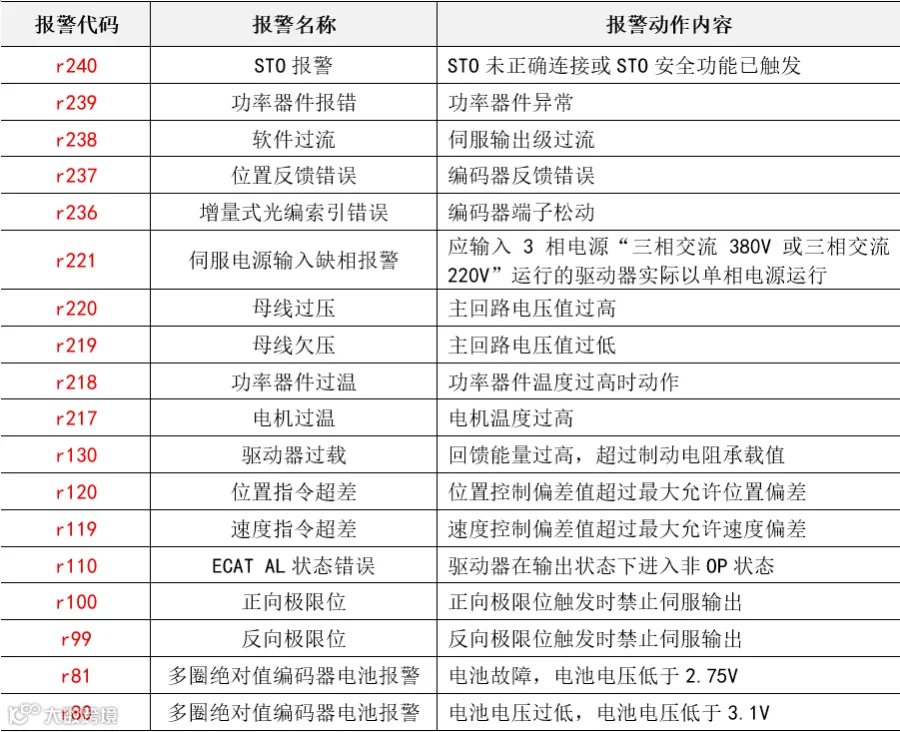

最后，牢记常见的报警代码，这些红色数据信息能够帮助工程师快速排除故障。

功能按键一般有5个，以下分别进行描述。

“MODE”

模式切换按键

作用：在5种工作模式间相互切换：报警代码、监视器（选择监视参数）、显示监视参数、用户参数设置、辅助功能。

操作：根据实际需求选择合适的模式，以便更好地控制伺服电机的运行。

注意：伺服初始上电在无报警情况下，显示器默认显示监视的运行参数（出厂默认显示电机转速）。

“SET”

选择/确认按键

作用：确认操作，选择、进入下一级菜单等。类似于键盘上的“ENTER”。

操作：当你选择参数后，可通过按键SET显示当前参数值，通过箭头键修改完成参数值，再次操作按键SET可保存值并返回上一级菜单。

“LEFT”

左移按键

作用：设定参数时往左移动选中的闪烁位。类似于Word文档中的“闪光标 I ”。

操作：当你选择参数后，可通过该键进行位置的移动。

“UP”“DOWN”

增\减按键

作用：改变各模式里的显示内容、更改参数、选择参数或执行选中的操作。

操作：当你选择参数后，UP键可增加数值，DOWN可减少数值，直至增减为你的目标值。

RUN灯：灰色（待机），绿色亮（设备运行正常）

ERR灯：灰色（待机或运行正常），红色亮（警告性提示，注意盘查）

根据上图，我们就可以对着手中的伺服驱动器进行面板操作啦。当然，以上监视器、参数设置等含义，都可以评论区回复，为您提供资料。
