导读：随着5G、AI、自动驾驶和新能源汽车的发展，高频高速PCB和CCL的需求增加，进一步推动了高性能电子布的市场需求……

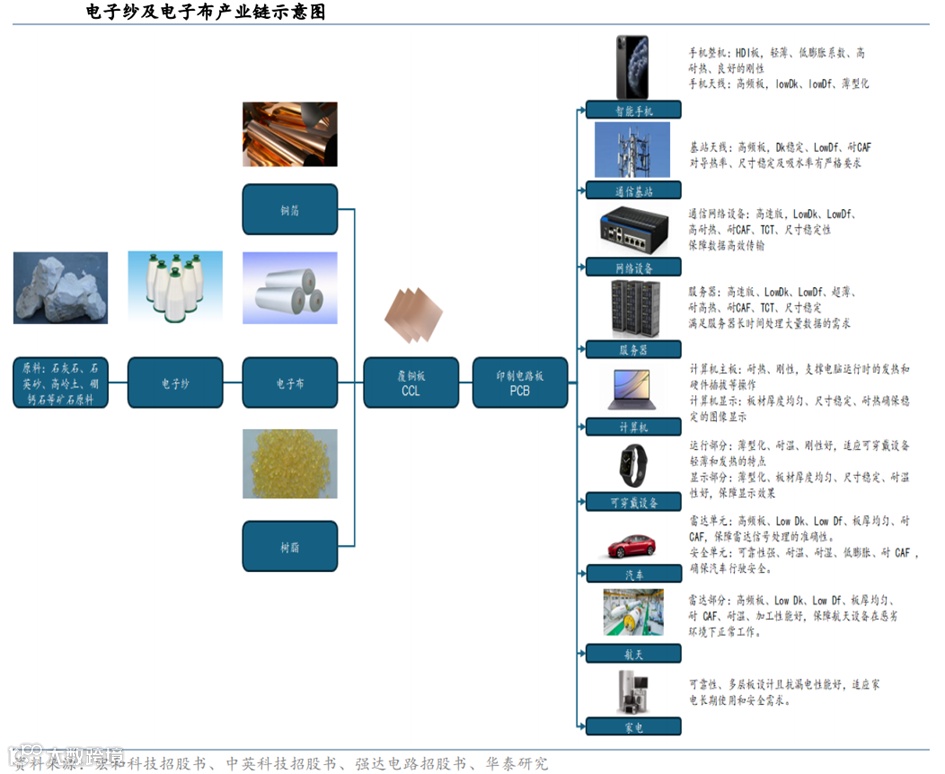

电子布是电子领域的关键上游材料，电子布与铜箔和合成树脂共同构成覆铜板（CCL），能为覆铜板提供充足的机械强度和尺寸稳定性，而CCL则是印制电路板（PCB）的重要基础材料。PCB被广泛应用于通信设备、半导体、汽车电子等高端领域。随着5G、AI、自动驾驶和新能源汽车的发展，高频高速PCB和CCL的需求增加，进一步推动了高性能电子布的市场需求。

围绕电子布行业，下面我们从电子布用途、分类、升级趋势、驱动因素、市场空间、生产壁垒、竞争格局等方面进行研究，并对产业链及相关公司进行梳理，希望帮助大家更多了解电子布行业发展情况。

电子布概述

1.电子布

电子级玻璃纤维纱（简称电子纱）一般是由单丝直径9微米以下的玻纤单丝制成，其织造成的玻纤布被称为电子布。电子纱占电子布成本约50%-60%，是电子布最主要的原材料。

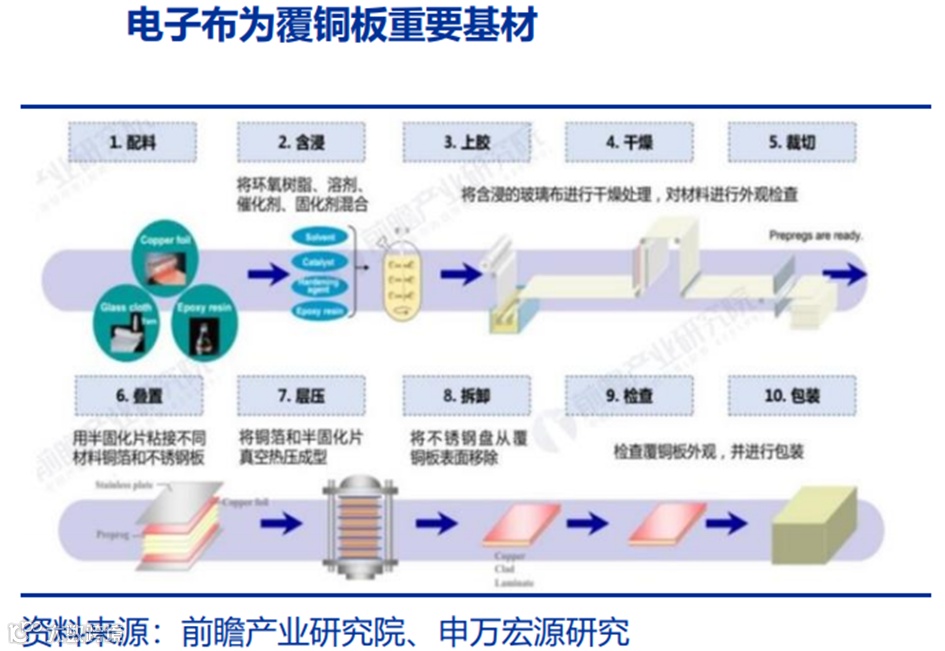

电子布，又名电子级玻璃纤维布，是覆铜板（CCL）的核心增强材料。电子布由电子级玻璃纤维纱经过整经、上浆、织造和后处理等工序制成原胚布；而后浸入由不同树脂组成的胶粘剂中，使电子布充分吸收树脂，形成半固化片；后与铜箔单面/双面热压形成覆铜板。电子布为覆铜板重要基材，用于保障覆铜板结构安全性以及电子信号传输质量。

电子布主要起两类作用：1）保护结构：电子布可提供力学支撑，提升结构强度与刚性，同时增强覆铜板在高低温及强酸碱环境下的工作稳定性；2）优化介电性能：与铜箔接触面纤维分布不均会导致局部介电常数差异，引发信号反射或损耗，需依托电子布精密编制工艺保障纤维分布均匀。

2.电子布迭代及分类

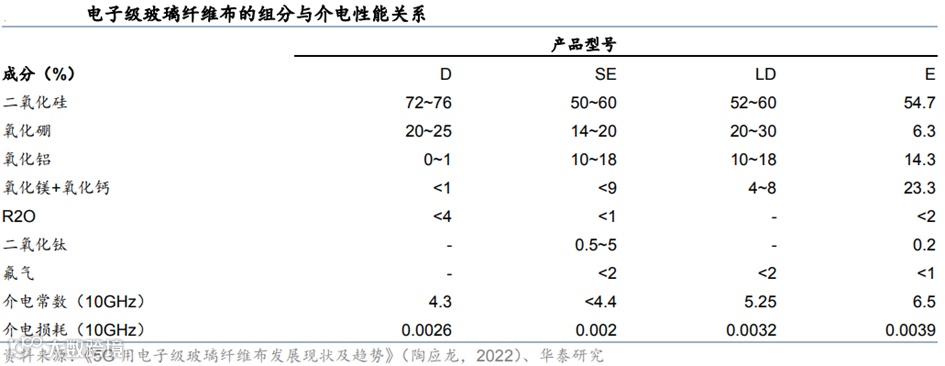

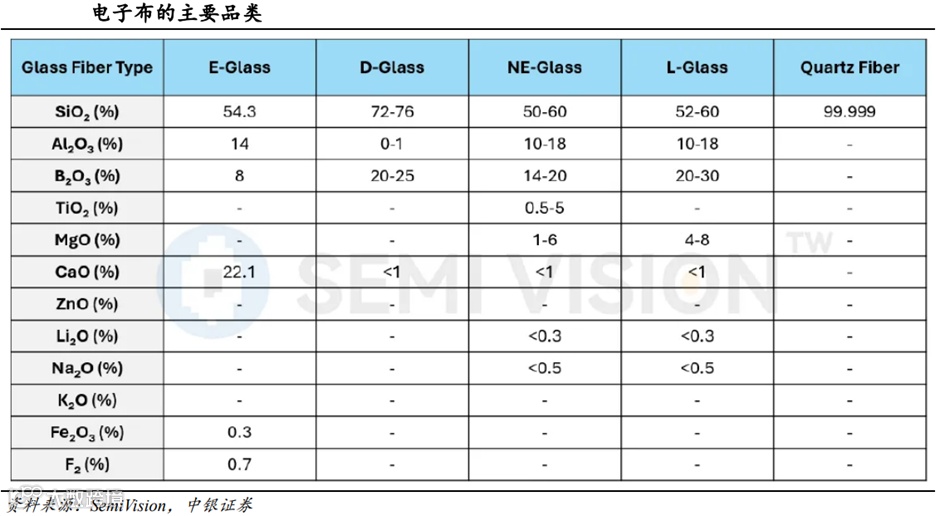

电子布按玻璃纤维成分可以分为E玻纤（E-Glass）、D玻纤（D-Glass）、NE玻纤（NE-Glass）、L玻纤（L-Glass）和石英纤维布（QuartzFiber）等。玻纤材料内部成分的构成决定了其介电性能的表现。

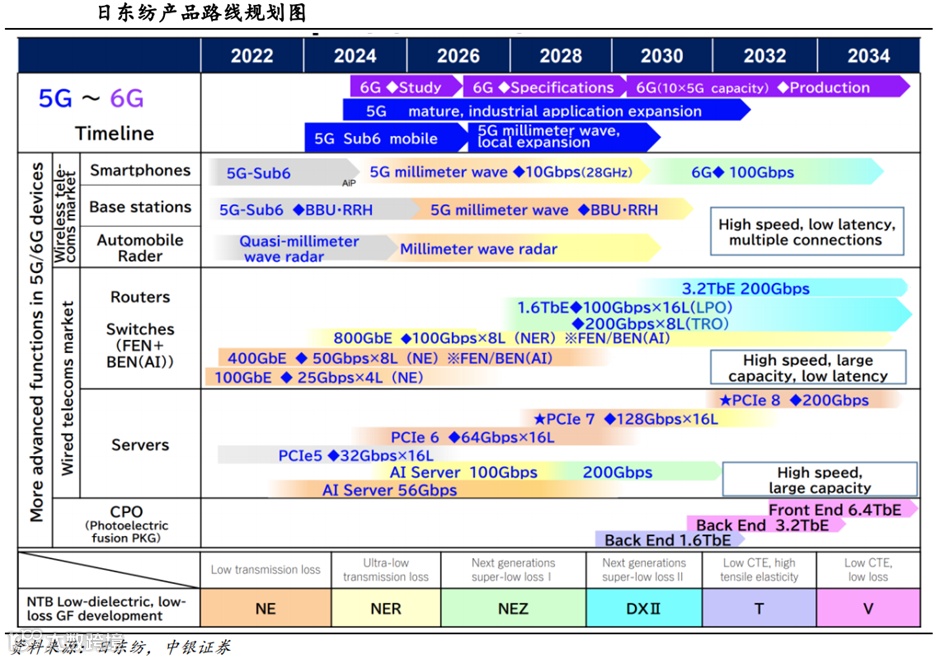

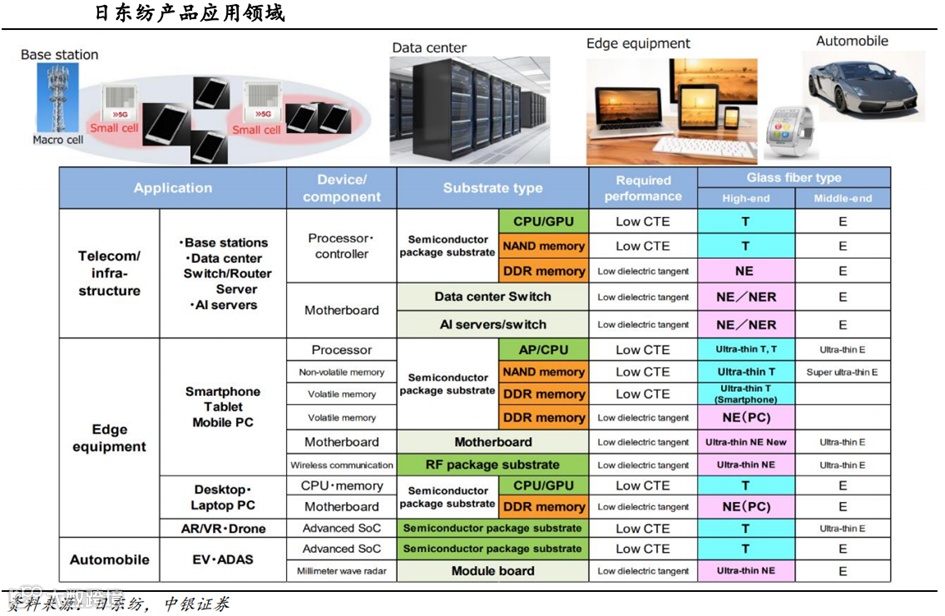

根据日东纺披露的产品路线规划图，其规划有NE、NER、NEZ、DXII、T、V玻纤，其中NE为第一代低介电常数电子布（Low-Dk一代布），NER为第二代低介电常数电子布（Low-Dk二代布），T为低热膨胀系数电子布（Low-CTE布）。在算力时代，AI服务器和AI终端产品均对芯片材料提出了更高的性能要求。低介电常数电子布（Low-DK一代布和二代布）主要应用于主板基板，低热膨胀系数电子布（Low-CTE布）主要应用于芯片封装基板。随着AI需求的快速增长，低介电常数电子布和低热膨胀系数电子布需求也快速增长。展望未来，5Gmillimeterwave、1.6TSwitches、PCIe6.0、100Gbps及以上AIServer等应用领域均对电子布介电损耗性能要求更进一步。日东纺预计将在2026~2028年推出NEZ电子布（下一代超低介电常数电子布，Low-DK三代布）来满足未来技术发展的需求。石英纤维布有望凭借超低的介电常数和超低的热膨胀系数性能，成为下一代超低介电常数电子布的重要材料之一。

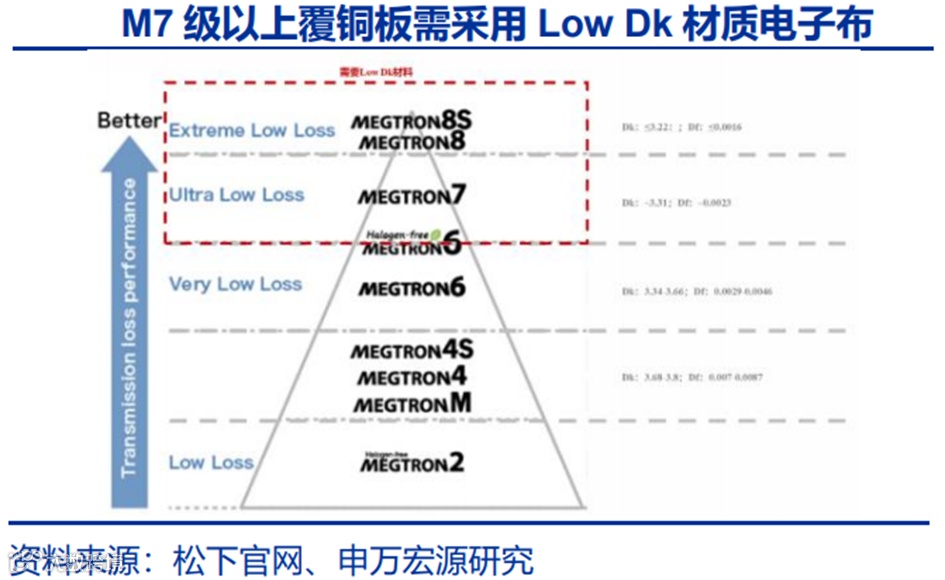

为降低介电损耗，M7级及以上覆铜板要求采用LowDk材质电子布，其中LowDk三代布为最新产品，适配AI服务器等高算力需求场景。电子布作为覆铜板重要基材，其材质极大程度上影响覆铜板整体性能，根据松下官网，M7级以上覆铜板需配套LowDk材质电子布，以降低介电损耗。

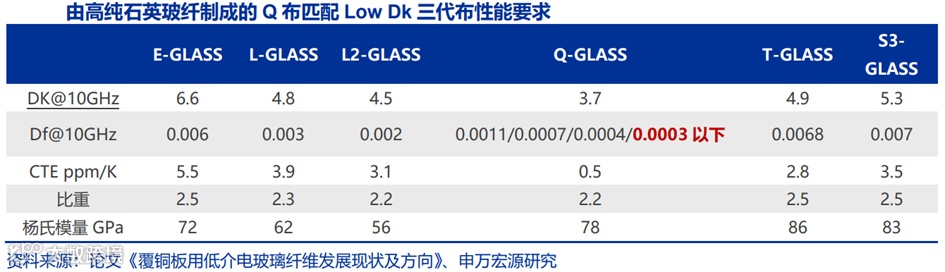

而石英玻纤为少数契合LowDk三代布性能要求的材料，当前全球厂商较为稀缺。根据论文《224G高速互联对PCB及覆铜板需求和挑战》，LowDk三代布介电损耗Df需低于0.0009，根据论文《覆铜板用低介电玻璃纤维发展现状及方向》，当前仅有Q布匹配三代低布介电损耗要求。Q布对玻璃纤维、树脂以及铜箔均提出较高要求，其中采用高纯石英玻纤制成，当前全球厂商较少。

3.石英纤维布

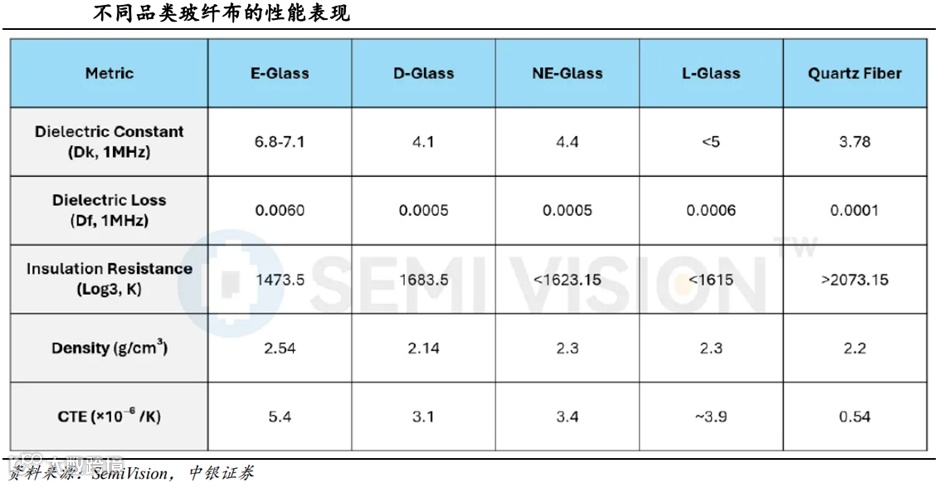

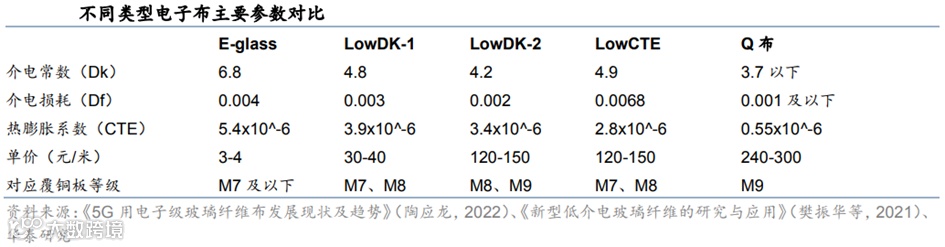

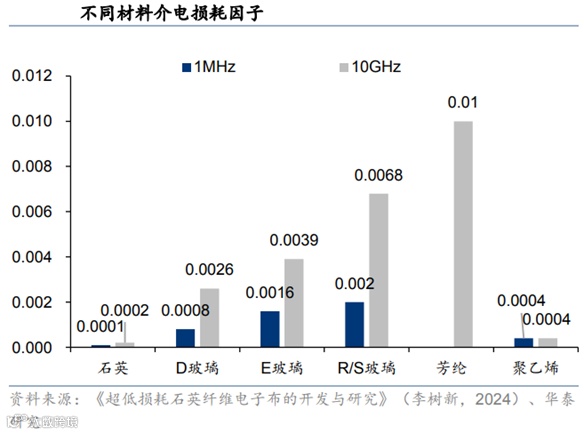

石英纤维是综合性能最优异的电子布增强材料之一。E玻纤是经典的传统电子玻璃纤维材料，在1MHz下的介电损耗（Df）为0.0060。D玻纤相较于E玻纤拥有更好的介电损耗（Df）和更低的热膨胀系数（CTE），但是存在可制造性问题和成品的性能缺陷问题。NE玻纤和L玻纤是基于D玻纤开发的产品，性能有进一步提升，但是同样存在可制造性问题。石英纤维布的二氧化硅含量达到99.999%，其在1MHz下的介电损耗仅为0.0001，其热膨胀系数（CTE）仅为0.54ppm/℃，两大关键性能指标均远低于E玻纤、D玻纤、NE玻纤和L玻纤。

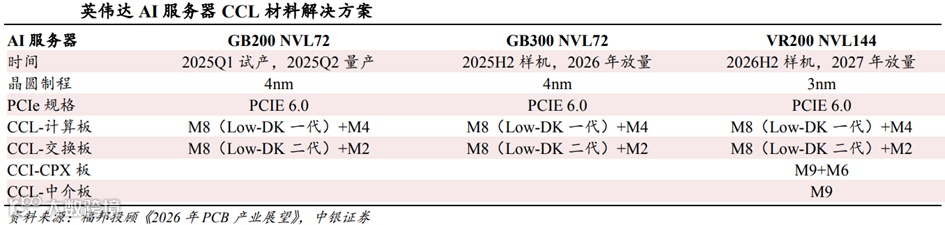

石英纤维布有望成为Rubin和RubinUltra服务器CPX/Midplane/正交背板的CCL材料核心解决方案之一。根据福邦投顾对供应链调研结果，AI服务器在进入224Gbps及以上的传输通道架构下，基于信号完整性考量，CCL基板需要从当前的M8规格升级至M8.5~M9规格。M8.5以Low-DK二代布+碳氢树脂解决方案为主，M9以石英纤维布解决方案为主。目前英伟达Rubin架构服务器中，CPX的基板和中介板（Midplane）基于信号传输距离因素会采用M9的石英纤维布解决方案，其余计算板（ComputeTray）和交换板（SwitchTray）会尽量考虑采用M8（Low-DK一代或二代）的解决方案。RubinUltra的正交背板预计会采用M9的石英纤维布解决方案。ASIC架构在成本效益和供给考量下会采用M8.5（Low-DK二代）的解决方案。

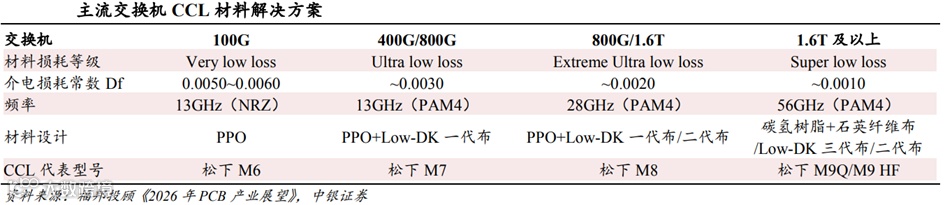

石英纤维布有望成为1.6T及以上交换机的CCL材料核心解决方案之一。根据福邦投顾对供应链调研结果，交换机在升级过程中，基于高速传输需求，其对信号传输损耗性能要求也愈高。预计1.6T及以上规格的交换机将会采用松下M9的CCL，并搭配石英纤维布解决方案。

电子布升级趋势

特种电子布产品持续迭代升级：

1.从LowDk-1升级至LowDk-2

2006年日本的日东纺成功研发出低介电玻璃纤维NEglass，同时又在玻璃成分上进行了配方改进，进一步降低介电常数及热膨胀系数，从而确保介电常数达到4.6。美国的AGY公司在2010年左右推出一种用于印制电路板的低损耗玻璃纤维纱，称之为L-glass。这种玻璃纤维的介电常数和介电损耗系数都很低，适用于要求比E玻璃/环氧材料更高信号速度和信号完整性的电路板。目前AGY和日东纺都已经开发并量产出第二代低介电电子纱，相比于第一代产品，二代低介电电子纱具备更低的介电常数（4.2-4.3）和介电损耗因子，能够进一步提升覆铜板的传输能力；国内公司中，中材科技和宏和科技也已成功研发出介电常数＜4.4，介电损耗≤0.0018的二代低介电电子纱产品，目前已通过了国内外的知名覆铜板企业认证，并形成批量订单。

2.从较高热膨胀升级至低热膨胀（LowCTE）

随着PCB的高密度化、高集成化发展，特别是在半导体封装基板的应用中，由于芯片与基板的热膨胀系数不匹配而产生翘曲，成为元件封装与组装时的严重问题。半导体器件与PCB之间热膨胀系数的差异，是导致半导体封装结构翘曲的重要因素之一，据相关资料，由于PCB主板的CTE值高于芯片载板（10ppm/℃），若PCB主板的CTE从22ppm/℃降低至14ppm/℃，其耐受的温循次数能提高72%，因此采用低热膨胀系数（LowCTE）的材料，能够显著提高PCB的性能。

3.从玻璃纤维升级至石英纤维

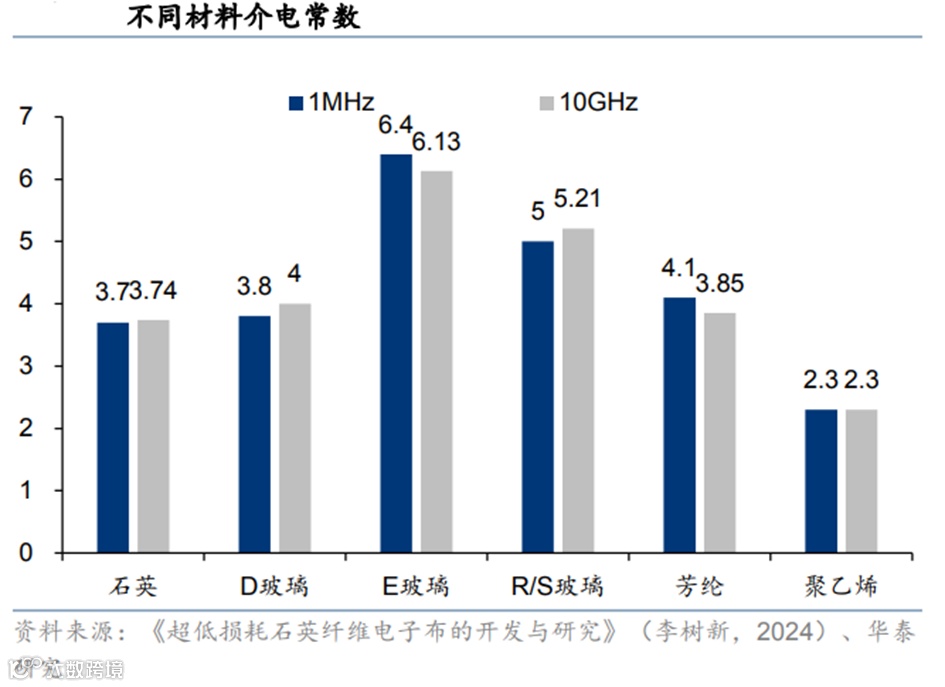

上面我们已经提及，石英纤维是一种非常优异的耐高温材料，早期广泛应用于航空航天的防热隔热罩及烧蚀材料。石英纤维的主要成分是二氧化硅，含量通常>99.95%，其介电常数在1MHz下约为3.7，10GHz下约为3.74，介电损耗在1MHz下为0.0001，是矿物纤维中介电常数、介电损耗因数最低，热膨胀系数最低的透波材料之一。同时，石英纤维还具有较高的软化温度和较低的热膨胀系数，能够在高温和高频环境下保持稳定的性能。随着AI服务器、交换机往800G以上发展，随着高速传输需求增加，对CCL材料的介电损耗因数要求逐步提高，因此石英纤维布（Q布）成为下一代覆铜板（M9）的关键材料。

电子布生产驱动因素

1.AI推动PCB及其相关产业链升级换代，高端需求日益增长

随着全球通用人工智能技术加速演进，人工智能训练和推理需求持续扩大，对AI服务器和高速网络系统的旺盛需求推动对大尺寸、高速多层PCB的需求,其高负载工作环境也对PCB的规格、品质提出了更高的要求。据TrendForce预测，2024年全球AI服务器的市场产值将达到1870亿美元，占服务器市场的65%。为了满足更高的性能要求，数据中心必须对服务器、网络设备、冷却系统和数据存储等关键设施进行升级。AI大模型训练产生的数据流量激增，特别推动了网络交换机的需求和规格升级。IDC的数据显示，23-26年全球AI数据中心网络交换机的收入复合年增长率将达到55%。网络交换机正快速向800Gbps端口规格升级，预计到2026年，800Gbps端口将占数据中心交换机收入的28%。

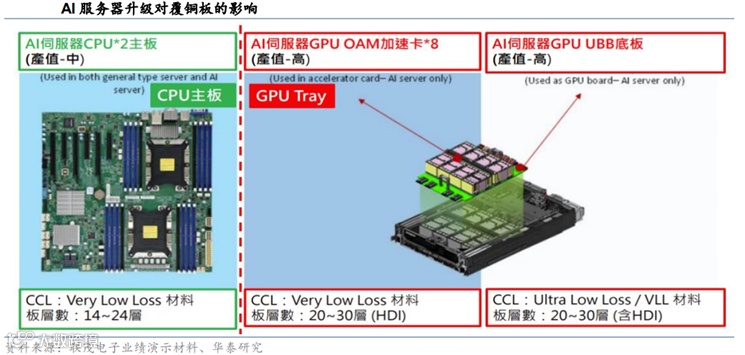

AI服务器对布线密度和信号传输能力的要求日益提高，推动了高层数PCB和高密度互连（HDI）技术成为主流应用，同步带动上游CCL材料升级。据联茂电子业绩演示说明材料，AI服务器由传统的CPU升级到GPU后，对CCL的要求将从VeryLowLoss材料升级到UltraLowLoss材料，板层数也由14-24层升级到20-30层。

2.高频高速对覆铜板行业的电性能要求大幅提升

据中英科技招股书，在传统的电子产品应用中，应用频率大多数集中在1GHz以下，普通覆铜板的电性能足以满足其要求，而常被PCB和终端厂商设计者所忽视。但是高频高速环境下，高频信号本身的衰减很严重,另一方面其在介质中的传输会受到覆铜板本身特性的影响和限制，进而造成信号失真甚至丧失。因此高频高速应用领域对于覆铜板电性能的要求非常高。

3.电子布是提升覆铜板介电性能的关键材料

高频高速应用领域对覆铜板电性能要求非常高，介电损耗因数越大、介电常数越高，传输损耗越大，因此低介电常数、低介质损耗因数的高频高速覆铜板成为行业发展的主流。一般普通的电子级玻纤布的介电常数超过6.0，而环氧树脂的介电常数约3.9，所以降低玻纤布的介电常数是降低覆铜板介电常数的有效途径，电子布生产企业需要根据CCL的介电需求开发对应等级的低介电电子布。以电子布龙头企业日东纺为例，其针对下游应用领域对介电性能要求的不同开发出了不同电子布产品。

电子布产业链

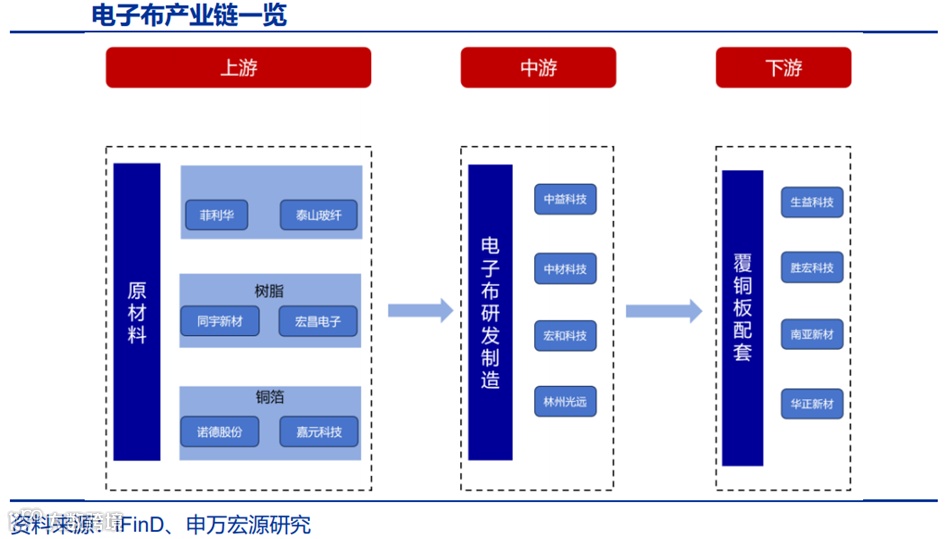

电子布产业链可分为三部分：1）上游：包括石英玻纤、树脂、铜箔三类原材料；2）中游：包括电子布研发制造等；3）下游：主要为覆铜板配套。

1.上游：石英玻纤为核心卡位环节

石英玻纤在介电损耗及热膨胀性能等方面优于传统玻纤，适配LowDk电子布材料需求。根据中益新材《超低损耗石英纤维电子布的开发与研究》，石英纤维的熔点、热膨胀性能、介电常数以及介电损耗显著优于传统玻纤，如D玻纤和E玻纤等，因而石英玻纤高度契合高频高速覆铜板材料配套需求。石英纤维的热膨胀系数相较于D玻纤和E玻纤要低一个数量级；且在不同传输频率下，石英纤维的介电常数和介电损耗均低于D玻纤和E玻纤。

石英纤维制备方法特殊，质量主要受原料、拉丝工艺质量、浸润剂的影响。石英玻璃纤维熔点高达1700°C，其制备方法具有特殊性。目前石英玻璃纤维制法主要有三种：直接熔融拉丝法、棒拉丝法和溶胶凝胶法。石英玻璃纤维的质量主要受以下因素的影响：1）原料直接影响着石英玻璃纤维的力学性能和抗烧蚀性能，就国内情况而言，制备原料主要包括水晶料、硅石料等；2）拉丝工艺的质量直接影响着纤维的性能。避免表面热损伤工艺是技术关键，石英玻璃纤维的强度随着温度的升高而降低，高温下石英玻璃纤维表面产生大量裂纹和缺陷，纤维强度损失严重。石英玻璃纤维的热损伤缓解机制的技术仅由极少数厂家掌握，也限制了绝大部分厂家的生产；3）浸润剂的种类、质量、涂抹的均匀程度和使用量等均显著影响着制备产物的性能。

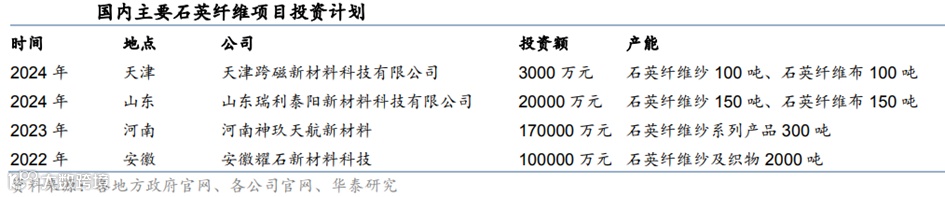

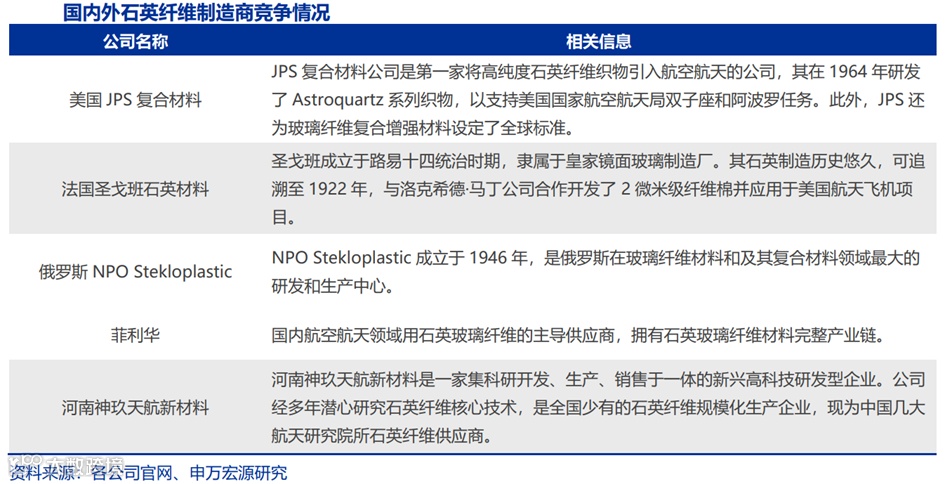

目前全球具备石英玻纤批产能力的厂商较少，国内菲利华优势较为显著。根据菲利华公司公告，公司是全球少数几家具有石英玻璃纤维批量生产能力的制造商之一，也是国内航空航天领域用石英玻璃纤维的主导供应商，拥有石英玻璃纤维材料完整产业链。国外具备批量生产能力的企业主要包括美国JPS复合材料、法国圣戈班石英材料、俄罗斯NPOStekloplastic等公司。国内其他公司如河南神玖天航新材料等厂商快速发展，考虑到LowDk电子布快速发展，石英玻纤为Q布上游核心卡位材料，国内头部厂商有望充分受益。

2.中游：LowDk电子布工艺复杂，领军厂商产能加速建设

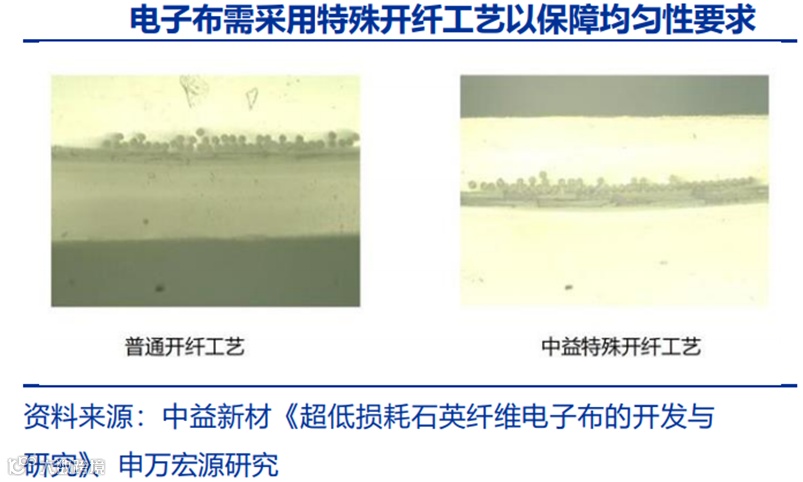

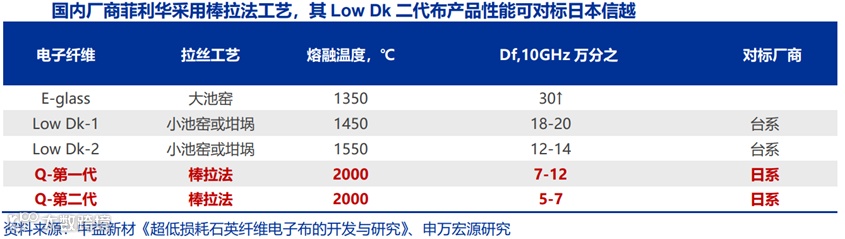

不同于传统玻纤布，高纯石英玻纤布需采用特殊制法及处理剂，工艺相对较为复杂。石英玻璃纤维布纯度及纤维排布均匀性极大程度上影响玻纤布在电子级应用中的性能，因而需采用特殊制法及配套处理剂。如生产过程中，需在高温下熔融高纯度石英砂，并采用精密过滤和均化处理，有效去除杂质和未熔颗粒，以确保石英玻璃液的高纯度和成分的均匀性。此外，使用专用浸润剂均匀涂覆在纤维表面，并经过高温烧结和电子束辐照处理。兼顾纤维布的电学性能以及电子级清洁度。

LowDk电子布国外起步较早，目前国内部分厂商技术层面已逐步追赶至全球领先水平。上世纪末以来，如日东纺、AGY等厂商前瞻布局LowDk电子布技术储备。抢占空白市场，推出如NE纤维布、L玻璃纤维布等专利产品。信越化学工业此前根据5G时代的需求，推出了“石英玻璃纤维布”、“热固性低介电树脂”，该产品最适合作为5G超高速的布线基板的核心材料，天线、雷达圆顶的纤维强化树脂零件等。菲利华子公司中益新材目前主推的第二代超低损耗石英电子布采用棒拉法拉丝工艺，熔融温度达2000℃，在10GHz条件下Df可达5-7，产品性能可对标日本信越化工。

国内部分厂商已具备LowDk布小批量生产能力，当前处于产能高速建设阶段。目前国内厂商已有少数厂商具备小批量LowDk电子布生产能力，如菲利华、中材科技等。其中菲利华子公司中益新材2030年预计建成2000万米LowDk二代电子布产能，且三代布中试进展顺利。中材科技子公司泰山玻纤加速LowDk电子布产线建设，当前已具备近5000吨电子布产能。

3.下游：关注英伟达链覆铜板配套厂商

M9覆铜板配套224G传输技术，接口加工要求极为严苛。根据论文《224G高速互联对PCB及覆铜板需求和挑战》，224G产品预计多阶HDI将是主流应用，而224G基板材料会使用新的树脂（可能混合碳氢、ODV或PTFE树脂）、Q布或有机玻璃布（LCP)、超低粗化铜箔，PCB工艺面临巨大挑战。如新型玻璃布硬度较高，柔韧性差，覆铜板在PCB钻孔加工时，容易开裂等。

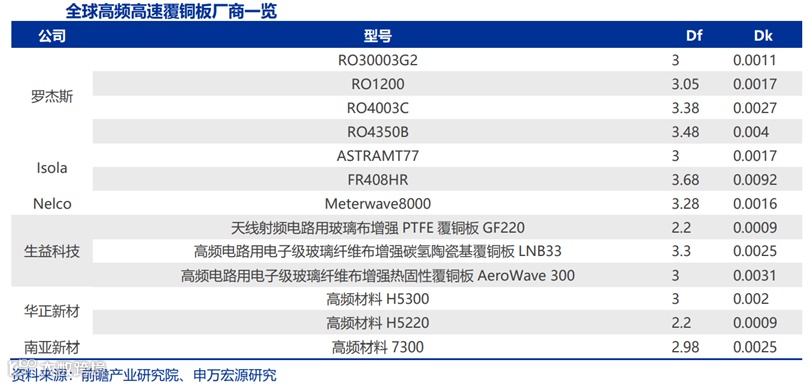

全球高频高速覆铜板厂商较少，国内以生益科技等厂商为主。当前全球高频高速覆铜板厂商较少，包括罗杰斯、依索拉、松下、生益科技等。根据生益科技公司公告，其中生益科技是全球覆铜板行业领军企业，覆铜板年产能1.4亿平方米，占全球14%。根据美国Prismark调研机构统计，从2013年至今，其硬质覆铜板销售总额已持续保持全球第二，且相较于其他厂商具备一定的成本优势。根据菲利华公司公告，2021年生益科技入股中益新材，打通上游电子布供应端，考虑中益新材在LowDk二代及三代布的先发技术储备，预计生益科技在M9覆铜板研发进度中具备一定优势。

关注英伟达链覆铜板配套厂商进展。根据论文《224G高速互联对PCB及覆铜板需求和挑战》，板卡性能与覆铜板配套材质关联度较大，英伟达为全球数据中心服务器板卡核心供应商，其上游配套产业链新一代覆铜板测试进展，对未来高频高速覆铜板行业份额有着较大影响。根据论文《AI对覆铜板及其原材料的要求》，目前英伟达H100、B100、GB200等板卡配套CCL厂商包括台光电、斗山电子等，PCB配套厂商包括胜宏科技等。

电子布市场空间

1.英伟达下一代架构RubinUltra的正交背板或采用搭载Q布的M9覆铜板

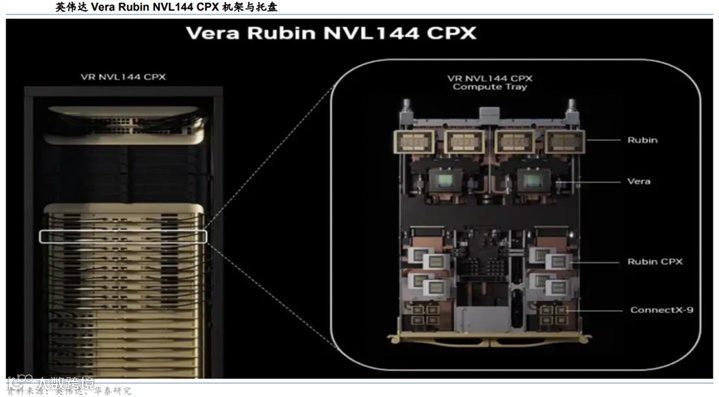

关注技术路线变化对特种电子布性能及用量要求提升，英伟达下一代架构RubinUltra的正交背板或采用搭载Q布的M9覆铜板。在2025年3月的GTC大会上，英伟达公布了其下一代GPU硬件路线图，计划于2026年下半年（26H2）推出VeraRubinNVL144机柜，并于2027年下半年（27H2）推出升级版RubinUltraNVL576机柜。其中，RubinUltraNVL576机柜采用创新设计，其GPU计算托盘以90度旋转方式集成，通过PCB正交背板替代传统铜缆背板，实现机架内GPU与NVSwitch的高速互联。9月9日，英伟达在AI基础设施峰会上发布其新一代RubinCPX芯片系统，该系统专为处理大规模上下文AI任务而设计，尤其是在AI视频生成和软件开发领域，能够实现数百万token的推理，公司预计RubinCPX将于2026年底上市。

2.800G以上交换机同样有望带动Q布需求增长

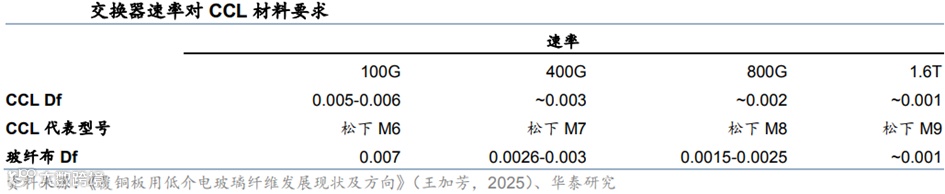

2022年以来，随着AI服务器、交换器加速往高阶800G设计走，带动高频高速CCL和PCB的需求量显著增加。在交换器升级过程中，由于高速传输需求，对CCL材料的介电损耗因数要求逐步提高，当交换器速率提升到1.6T时，所需要的电子布Df值应小于0.001，普通的低介电玻纤布较难到达要求，因此Q布或将成为较好的解决方案，未来若800G以上的交换机出货量持续提升，有望带动Q布的需求进一步增长。

考虑当前低介电电子布主要来自于AI服务器，因此我们参考算力GPU的出货量及市场规模对低介电电子布市场规模进行预测。据IDC《2025年中国人工智能计算力发展评估报告》预测，2024年全球人工智能服务器市场规模为1251亿美元，2025年将增至1587亿美元，同比+26.9%，2028年有望达到2227亿美元。同时，据DIGITIMES，2024年高端服务器GPU出货量达482万片，其中英伟达占有率92.5%，而据TrendForce预计，到2025年，BlackwellGPU将占NVIDIA高端GPU出货量的80%以上，综合上述数据我们预计2025-2027年英伟达B系列及以上的GPU分别为400/700/850万颗。

虽然当前最新一代产品对覆铜板和电子布技术路线的选择尚未完全确定，但我们预计RubinUltra或将引入PCB正交背板，对高频高速及低损耗的要求进一步提升，因此覆铜板及电子布方案或将采用搭载Q布的M9覆铜板。根据英伟达官网，我们预计其最新一代架构Rubin有望于2026年量产，我们假设26/27/28年Rubin及以上的算力GPU出货量占比达到10%/30%/60%。参考联茂电子业绩演示材料，高端算力GPU将使用20-30层HDI板，考虑单层HDI板的面积约为0.067平方米左右，我们假设单颗算力GPU使用低介电电子布约为12米。假设RubinUltra系列开始使用Q布，GB300系列开始使用LowDK-2电子布，我们预计25/26/27年算力GPU中LowDK-1/LowDK-2/Q布的需求占比为90%/10%/0%、60%/30%/10%、35%/35%/30%。此外，考虑ASIC需求有望逐步提升，我们假设25/26/27年其他厂商及ASIC需求占比为30%/40%50%，综上测算25/26/27年算力GPU低介电电子布市场需求合计6857/14000/20400万米。

交换机市场方面，800G及以上的交换机出货增长同样有望带动低介电电子布需求增长，参考IDC数据，25Q1全球以太网交换机市场收入达117亿美元，同比+32.3%，结合Arista业绩演示材料，预计26年开始1.6T交换机有望开始逐步起量，我们预计25/26/27年800G及以上交换机销量为14/16/20万台，据明阳电路官网，大容量交换芯片一般都是大型的FCBGA封装，芯片尺寸大于60cm²，而英伟达B200GPU芯片大小为800mm²，因此我们预计单台交换机中电子布使用量高于单颗算力GPU，假设交换机中电子布单耗为178米/台，同时假设交换机中各类电子布的使用占比与算力GPU中一致，测算25/26/27年交换机低介电电子布市场需求合计2492/2848/3560万米。

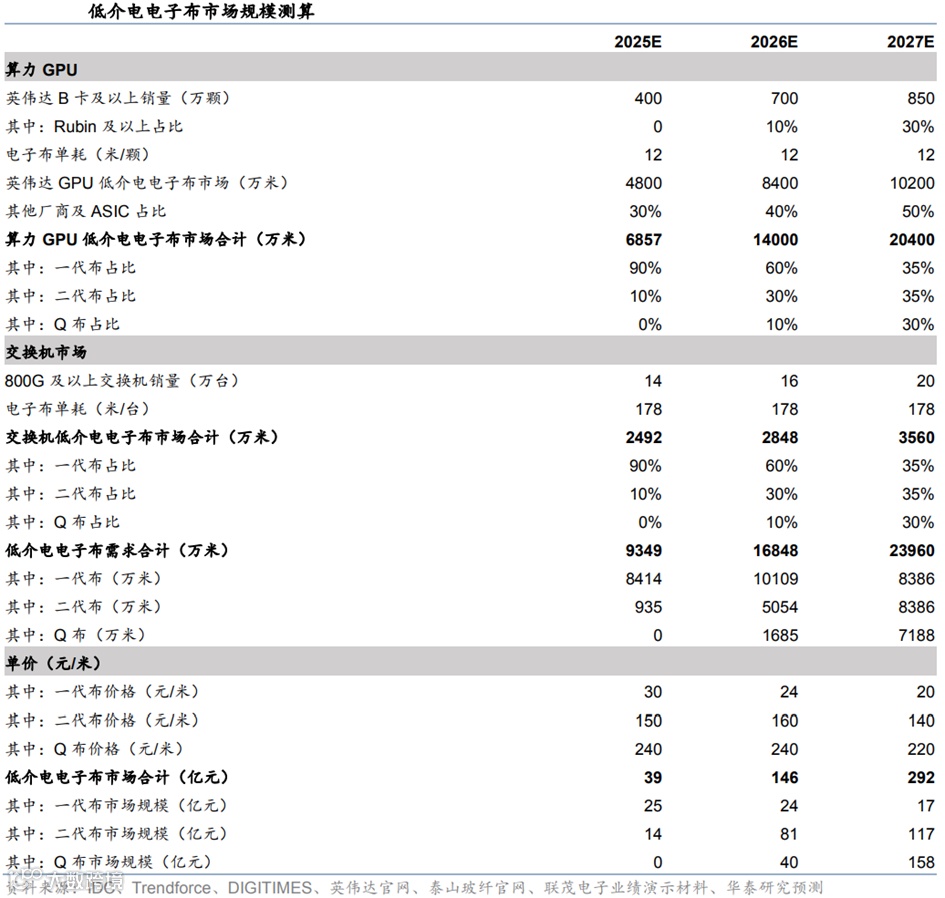

综合算力GPU和交换机的市场需求，我们测算25/26/27年低介电电子布的市场需求为9349/16848/23960万米，对应市场规模39/146/292亿元。Prismark统计2024年全球PCB整体市场规模约735.65亿美元，同比+5.8%，其中高端AI-PCB（18层以上高多层板、HDI板、封装基板）为主要增长引擎，相应PCB市场约56亿美元，占比7%，而特种电子布在AI-PCB中的价值量占比约8%-10%，因此对应2024年特种电子布市场约4.5-5.6亿美元，与我们前述市场规模预测相近。

分产品来看，其中26年开始Rubin及1.6T交换机的出货放量有望带动Q布的需求放量，预计26/27年Q布需求为1685/7188万米，考虑Q布介电损耗等性能参数更高，参考菲利华公司调研纪要，当前Q布价格为240元/米左右，假设26年Q布价格维持在240元/米，对应26年Q布市场空间有望达40亿元。

3.智能终端热量要求提升有望带动LowCTE需求快速提升

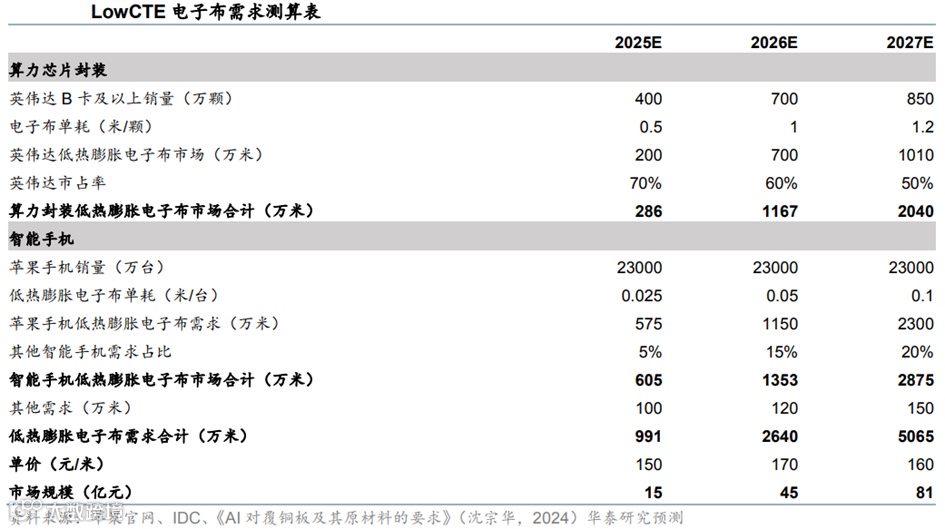

目前LowCTE主要用在芯片封装载板等领域，在智能手机等终端中应用相对较少，而在iPhone机身等封闭、紧凑的环境中，热量不容易消散，如果无法正确处理它，温度升高会导致其他组件膨胀，进而可能会缩短其使用寿命，导致性能问题，并对电池寿命产生严重影响，且随着高端智能手机的性能逐步提高，对散热及能耗的要求也会进一步提升，因此LowCTE玻璃纤维布将是手机管理热量的关键部分。据华尔街见闻报道，2025年iPhone17首次采用LowCTE玻纤布，我们认为未来若在智能终端上逐步将普通玻纤布替代为LowCTE玻纤布，有望为LowCTE未来需求增长的重要驱动因素。据IDC，2024年苹果手机全球销量为2.3亿台，考虑25年为首次使用，我们假设若单台苹果手机LowCTE使用量为0.025米（占总需求量约10%），则对应LowCTE需求量或超600万米；若单台使用量提升至0.05米（占需求量约20%），且其他手机LowCTE需求占比由5%提升至15%，则对应LowCTE需求量或超1350万米，考虑当前全球具备LowCTE生产能力的公司相对较少（仅有日东纺、宏和科技、中材科技等），预计LowCTE供给或将延续较为紧缺的趋势。

4.预计LowCTE、LowDK-2供给紧缺仍将延续至26年，关注Q布需求放量节奏

综合我们前文对LowDK-1、LowDK-2、LowCTE、Q布四种电子布的需求预测以及我们对各家公司产能的预测，我们测算了2025-2027年特种电子布的行业供需平衡表，其中2025年大部分产品均处在供给紧缺的状态（LowDK-1/LowDK-2/LowCTE供给缺口分别为24/62/53万米），而进入2026年后，随着国内厂商的产能快速扩张，我们预计LowDK-1电子布或率先出现过剩，而LowDK-2和LowCTE由于需求快速增长且短期供给释放较缓，我们预计供给紧缺仍将持续到2026年，我们测算26年LowDK-2/LowCTE供给缺口分别为574/124万米。同时，Q布作为下一代特种电子布的主要选择方案之一，有望随着英伟达新一代技术路线Rubin的出货而迎来需求放量，国内覆铜板和电子布企业正加快相关产品及产能布局，我们预计2026年Q布有望迎来量产元年，具体的需求及放量节奏仍将等待技术路线的确定和终端产品投放市场的节奏。

短期供需紧缺有望带动特种电子布价格延续上涨，预计26年LowDK-2/LowCTE均价仍有望高于25年。结合我们对特种电子布的供需平衡测算，我们预计25年各类产品均存在供给缺口，因此预计供需紧缺有望带动各类产品价格延续上涨趋势，但考虑25年LowDK-1扩产规划较大，我们预计26-27年LowDK-1产品价格或出现下降，但供给紧缺有望带动LowDK-2/LowCTE产品价格在26年延续上涨。

5.中国大陆的低介电电子布厂商有望参与到供应链中

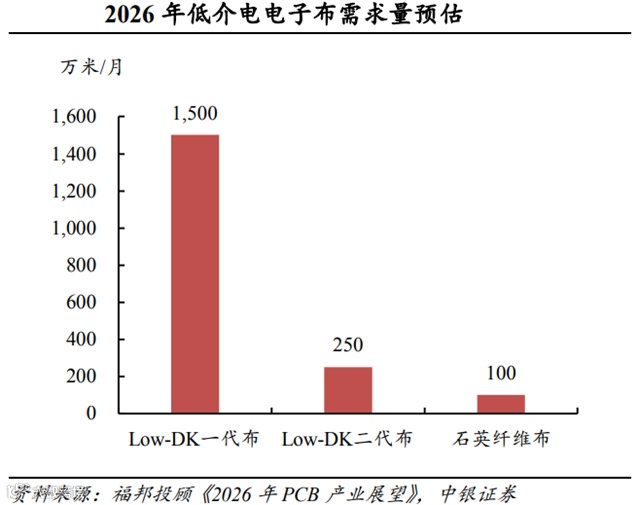

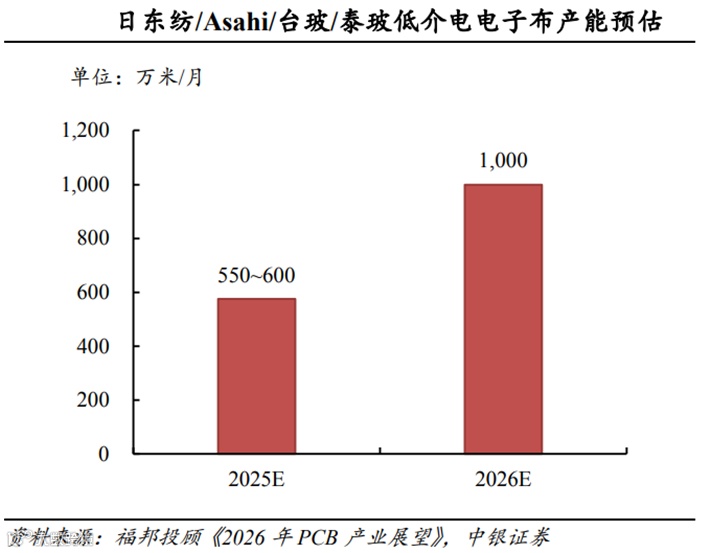

根据福邦投顾对供应链调研结果，预计2026年全球Low-Dk一代布需求量约1,500万米/月；Low-Dk二代布需求量约250万米/月；Low-DK三代布（石英纤维布）需求量约100万米/月。从供应端来看，2025主要厂商（日东纺/Asahi/台玻/泰玻）低介电电子布总产能约550~600万米/月，预计2026年将增长至1,000万米/月。主要厂商的低介电电子布产能和需求相比存在缺口，如果考虑良率对交期的影响则供给缺口问题更甚。这也为中国大陆的低介电电子布厂商带来了机会。

电子布生产壁垒

1.产品配方：氧化物和碱土金属含量决定介电性能

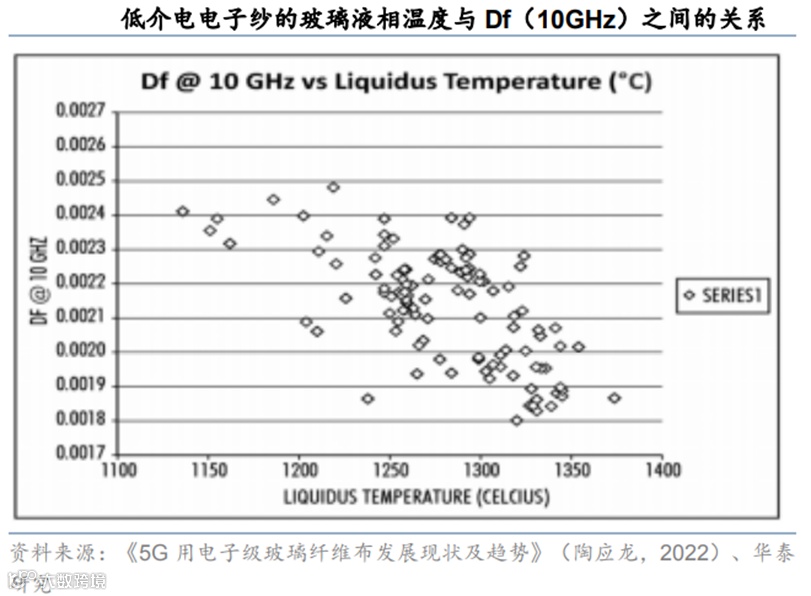

与普通玻璃纤维相比，低介电电子纱在原材料成分配比上差异较大。据《新型低介电玻璃纤维的研究与应用》（樊振华等，2021），玻璃的电学性能和工作参数无法两全，即当电学性能满足要求时，玻璃中由于较低质量分数的碱金属和碱土金属离子而使成纤温度过高；反之，为了使玻璃具有合适的成纤温度，提高玻璃中的碱金属和碱土金属离子的质量分数时，电学性能又受到了影响。因此，开发新的具有优良工艺性和操作性、耐水性良好的低介电常数玻璃纤维需要综合考虑两方面因素。据《5G用电子级玻璃纤维布发展现状及趋势》（陶应龙，2022），电子布的介电性能与其SiO2、B2O3、Al2O3等氧化物组分的含量有直接关系，其中低介电电子布的Al2O3和MgO+CaO含量明显低于普通电子布，而B2O3的含量则明显高于普通电子布。根据《新型低介电玻璃纤维的研究与应用》（樊振华等，2021）的研究总结，介电常数与碱土金属（RO）的质量分数成正相关关系，与B2O3等氧化物质量分数成负相关关系。

而与其他特种玻璃纤维相比，石英纤维是指SiO2含量高于99.95％以上，丝径在1-15μm的特种玻璃纤维，由高纯二氧化硅和天然石英晶体制造而成。石英纤维保持了固体石英的一些特点和性能，是一种优良的耐高温材料，同时具有高的电绝缘性能，耐烧蚀，抗热震，优良的介电性能和良好的化学稳定性等。

2.生产工艺：前端拉丝及后端织布均存在较高壁垒

从生产环节看，低介电电子纱的开发难点主要在于其融化温度较高。以普通E-glass的池窑温度曲线为例，沿窑炉长度方向可分为熔化带、澄清带、均化带和冷却带，各带温度有不同的要求，而低介电窑由于成分不同，其融化温度比普通E-glass窑炉要高出约100-150度，各段温度不易控制，造成窑体使用寿命相对较短。同时，由于低介电电子纱的成分中B2O3的含量较高，在高温下挥发性较强，会使得HF（中空纱）更加难以控制，若形成HF则可能影响电子纱和电子布的强度，还会影响覆铜板与PCB的电绝缘性。

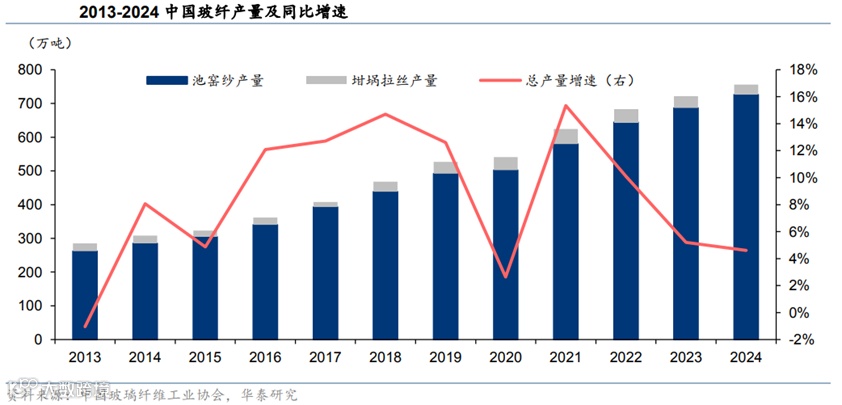

坩埚法具备快速扩产能力，池窑法是未来规模化及降本的主要方式。坩埚法拉丝作为我国特有的玻璃纤维生产技术，其投资少，生产调整灵活，但由于生产能耗及成本相对较高，因此过去二十年内逐步被大规模的池窑拉丝法所取代，目前坩埚法主要应用于部分新产品的试验开发。由于单个坩埚的投资和生产规模较小，因此扩产相对较快，在当前供给相对紧缺的情况下，各家玻纤企业主要采用坩埚法对LowDk和LowCTE产线进行快速扩产，但池窑法仍是未来规模化生产及降本的主要方式。

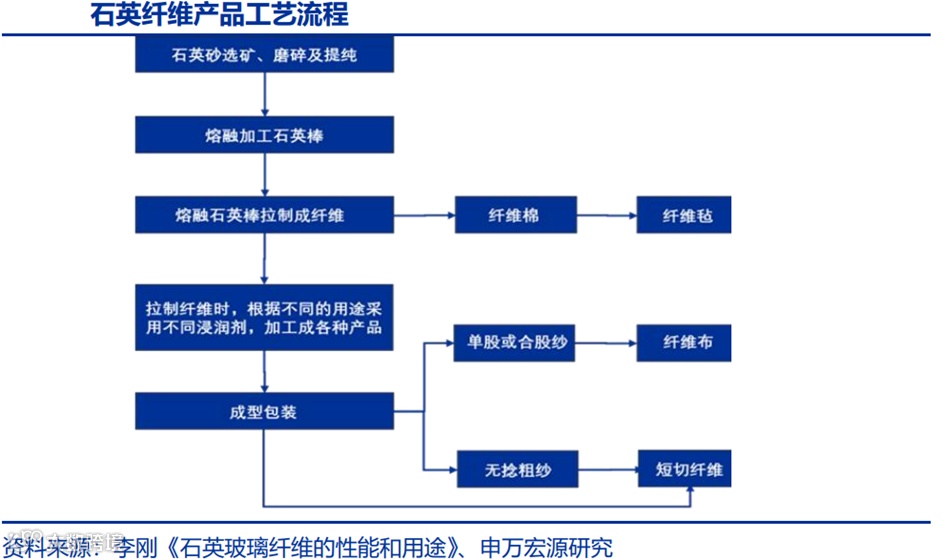

石英纤维的生产主要分为三个关键步骤：原料制备、熔融拉丝和表面处理。其中要利用织布机按照客户需求进行纺纱/织布，纺纱和织布完成后即得到石英纤维纱和石英纤维布。

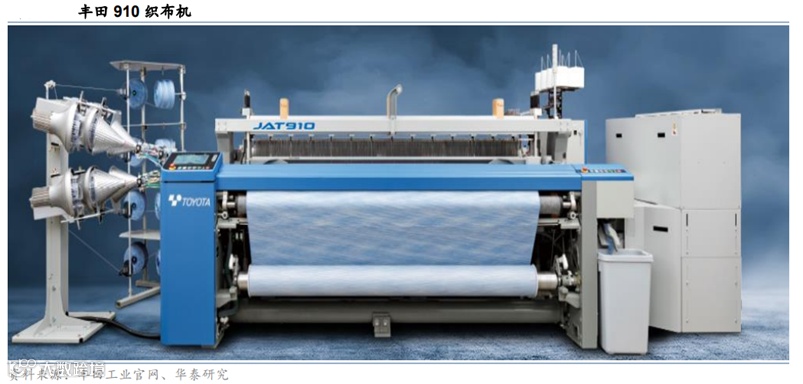

而高端织布机大多需要海外进口，织布机的交货周期可能成为扩产的瓶颈之一。丰田自动织机是全球喷气式织机的龙头企业，目前大部分的特种电子布均需要采用丰田的JAT910型织布机，由于进口织布机需要通过海运的方式运往国内且产能有限，因此交货周期通常在6个月以上，因此织布机的交货周期有可能成为部分企业未来的扩产瓶颈之一。同时，由于织布工艺及效率的差异，不同企业在单台上织布机能发挥的月产能存在差异，据中材科技项目投资公告，年产3500万米特种玻纤布项目所需织布机为420台，对应单台织布机月有效产量约为6900米，月产能约0.7-1万米。

竞争格局及相关公司

1.目前低介电电子纱以海外公司为主，国产厂商加速布局低介电电子纱

由于生产难度较高，目前全球能够稳定量产且品质满足终端需求的低介电电子纱企业数量较少，主要集中在日本、中国台湾。早期国内个别低介电布生产商通过采购国外低介电纱生产低介电布，2019年11月国家发改委发布《产业结构调整指导目录（2019年本）》，将5万吨/年及以上电子纱池窑拉丝技术，超细、低介电等高性能玻璃纤维及玻纤制品技术开发与生产列入鼓励类，国内玻纤企业持续加速在低介电电子纱上的布局。根据我们的统计，截至25年8月国内厂商特种电子布月产能或已超过600万米，集中在中材科技、宏和科技、光远新材和国际复材四家厂商。

2.电子纱高端市场

日东纺：凭借深厚的技术沉淀与持续的创新投入，长期占据电子纱高端市场的主导地位。日东纺是全球电子玻璃纤维行业中的龙头企业，其自主研发的T-glass和NE-glass，在行业内拥有较高的领先地位。公司在电子材料业务领域经过了长期的耕耘和发展，于1984年推出主要用于半导体封装基板的T-glass产品，1988年成立玻纤台湾工厂（日东纺亚洲玻纤公司前身），1998年推出用于数据中心和电子设备的低介电玻璃NE-glass产品。在2010-2021年，日东纺增加了对玻璃纤维和高附值产品的资本支出，大力推动特种玻璃纤维的研发和产能扩张，并在2019年纳入玻纤布制造厂台湾建荣工业为合并子公司。2021年日东纺亚洲玻纤公司在台湾设立特种玻璃新工厂，日东纺完成了对中国台湾当地从特种玻纤纱到玻纤布的完整生产体系的布局。2024年日东纺公司制定了BigVISION2030计划，力争在特种玻璃日益增长的需求下，在日本以及亚洲其他地区推进特种玻璃的生产，积极开发下一代特种玻璃（NEZ、V、DXII）并推进量产。

3.国产厂商

（1）中材科技

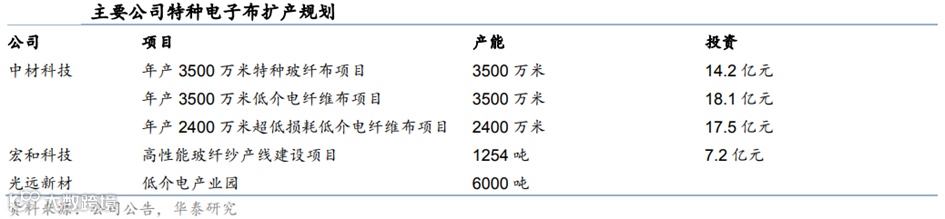

中材科技是国内领先的特种纤维复合材料制造商，其风电叶片、玻纤纱及制品以及锂电池隔膜市占率位居前列。中材科技子公司泰山玻纤在国内Low-Dk电子布领域处于领军地位，产品体系以一代、二代Low-Dk电子布为主，同时在低膨胀电子布等高端产品领域也有布局。据中材科技债券募集说明书及25年中报，泰山玻纤（中材科技子公司）持续推动技术进步与产品研发，25H1公司特种纤维布实现销售895万米，产品覆盖低介电一代纤维布、低介电二代纤维布、低膨胀纤维布及超低损耗低介电纤维布全品类产品，且均已完成国内外头部客户的认证及批量供货，产品性能媲美国际厂商。25H1公司低介电球窑生产线及低膨胀生产线建成点火，累计已建成5条低介电、低膨胀特种纤维生产线，同时25年4月公司公告拟投资14.3亿元建设3500万米特种玻纤布项目，项目包含新建细纱联合厂房，建设4座特种纤维窑炉，同时利用泰玻邹城已有的二期织布车间（含80亩土地、厂房、420台织布机等设备和配套设施），实现转产特种玻纤布，该项目预计建设周期为12个月。

（2）中国巨石

传统电子布产能全球第一，特种电子布加快研发认证。中国巨石作为引领国内玻纤行业发展的龙头企业，同样是国内较早掌握电子纱及电子布生产技术的企业之一。2005年巨石集团与德国P-D集团合资成立巨石攀登，并于2006年成功建成一条年产1万吨电子纱暨5000万米电子布产线。2018、2021、2022年公司于桐乡基地相继点火6、6、10万吨电子纱产线，其中10万吨是全球单线规模最大的电子纱产线，截至24年底公司电子纱在产产能27万吨，产能快速扩张至全球第一；同时公司基于电子纱基地配套建设电子布产线，截至24年底电子布产能达9.6亿米，同样位居全球第一。

入局高端电子布领域，有望带来戴维斯双击。当前高端电子布领域受益于算力需求升级带来的供需缺口，整体呈现高景气行情。公司作为电子布产能最大企业，受覆铜板市场良好的需求叠加客户备货积极性增强的双重影响，实现量价双升。2025年中报后，公司正式宣布全面进入高端电子布领域，产品主要涵盖Low-DK、Low-CTE和Q布，我们认为，凭借其在玻纤行业的深厚底蕴，公司高端电子布潜在成长空间较大。

（3）光远新材

一代布扩产规划较大，产能规模快速增长。据光远新材招股说明书（申报稿），公司自2017年开始进入低介电产品的研发工作，2019年11月低介电池窑生产线正式量产1800吨/年，经过不断的工艺调整，玻璃纤维的关键参数值Dk和Df值均达到预期目标。2025年上半年月，光远新材次接连点火3条高性能低介电电子纱产线，目前公司已具备4条低介电电子纱产线，总产能约8000吨/年；公司同时具备1条低介电电子布产线，产能8000万米/年。据光远新材官方公众号，公司计划25年内完成4条一代低介电和2条低介电二代产线的投产任务，26年将实现LowCTE和Q布量产计划，以满足不同等级客户和终端材料需求。

（4）宏和科技

高端产品卡位优势明显，定增扩产加速放量。据宏和科技向特定对象发行股票证券募集说明书（申报稿），通过多年自主研发，公司成功突破技术瓶颈，在超薄布、极薄布、超细纱、极细纱等方面形成多项核心技术。公司自主研发多种高附加值、高功能性产品，实现低介电电子布/纱、低热膨胀系数电子布/纱等产品的技术突破，是国内少数具有低介电、低热膨胀系数等高性能特种玻璃纤维生产能力的厂商之一。目前公司的高性能电子布产品目前已进入行业内多家龙头覆铜板厂商的供应链并实现销售。25年8月，公司披露向特定对象发行股票证券募集说明书（申报稿），拟募集不超过9.9亿元建设高性能玻纤纱产线建设项目和高性能特种玻璃纤维研发中心建设项目，项目达产后预计年产高性能电子纱1254吨，项目生产的高性能电子纱由公司现有的布厂进行电子布的生产后对外销售，以实现高性能电子布的纱布一体化生产。

（5）国际复材

高性能电子布占比持续提升，核心竞争优势不断强化。公司在极薄布、极细纱领域技术实力全球领先，目前公司的电子布产品最低厚度可达8微米，电子纱产品直径最细可达4微米。依托领先的技术实力，公司不断自主研发多种高附加值、高功能性产品，实现低介电常数/损耗电子布/纱、低热膨胀系数电子布/纱等产品的技术突破，成为世界少数具备齐全产品线的企业之一。公司高性能低介电、低热膨胀系数电子布，是满足AI服务器、6G高频通信等领域高性能PCB要求的理想材料。2024年公司高性能电子级低介电常数玻璃纤维布和低热膨胀系数玻璃纤维布已获得下游客户的认证通过，2025年开始批量供应给下游客户，并依据市场需求状况扩充产能，满足客户对高端电子布的需求。2022/2023/2024年，公司高性能电子布产品的主营收入占比分别为0.6%/2.05%/1.5%。2025H1，随着AI服务器、高频通信领域快速发展，公司高性能电子布产品实现营收7,412万元，主营业务占比13.54%，高性能电子布快速放量。

（6）菲利华

菲利华为国内石英玻纤核心供应商，高毛利业务放量带动业绩高速增长。公司深耕石英玻璃领域五十余载，产品包括气熔石英玻璃、合成石英玻璃、电熔石英玻璃与石英玻璃纤维及制品，用于航空航天、半导体、光伏、光通信及光学等行业。公司是国内航空航天领域石英玻璃纤维主导供应商，是全球少数几家具有石英纤维量产能力的企业之一，也是中国率先通过集成电路芯片准入资格认证的石英材料商。

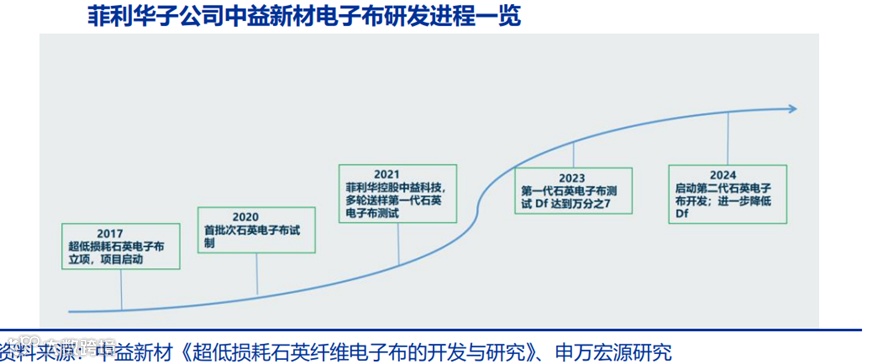

菲利华控股中益科技，打通产业链上下游实现强强联合。中益科技主要从事安全环保玻纤布的生产加工，拥有多种复合纤维材料编织技术、表面处理工艺和产品供应能力，为电子布产业链中游核心供应商。根据《超低损耗石英纤维电子布的开发与研究》，中益科技2017年启动超低损耗石英电子布项目。根据菲利华公司公告，菲利华2021年完成中益科技60%股份的收购，以拓展其石英纤维产品布局。本次收购在提升菲利华石英纤维下游深加工领域的竞争力的同时，保障了中益科技上游高纯石英玻纤的稳定供应，有效推进其LowDk电子布新品研发以及后续批产进度。

（7）其他企业

由于特种电子布景气度持续上行，产业链其他企业也在积极推进相关技术研发，如建滔集团拟规划建设10条低介电电子纱窑炉生产线（据其官方公众号），再升科技子公司宣汉正原微玻纤建设中试研发平台拟开展石英纤维相关研发等，未来特种电子布行业的快速发展有望为整个产业链带来更多新增机会。
