LocalCPUBackend 源码分析

< 返回存储架构概览:LMCache 分层存储架构与调度机制详解

LocalCPUBackend 构成了 LMCache 多级存储架构中的 L1 本地内存缓存层。它利用主机内存（Host Memory）作为最高速的缓存介质，提供微秒级的数据访问延迟。

更关键的是，LocalCPUBackend 在系统中不仅仅是一个存储后端，它还承担了 核心内存分配器 (Core Memory Allocator) 的重任。无论是本地磁盘的 I/O 中转，还是远程数据的网络传输，所有涉及内存对象（MemoryObj）创建的操作，最终都依赖于该模块进行物理内存的分配与管理。

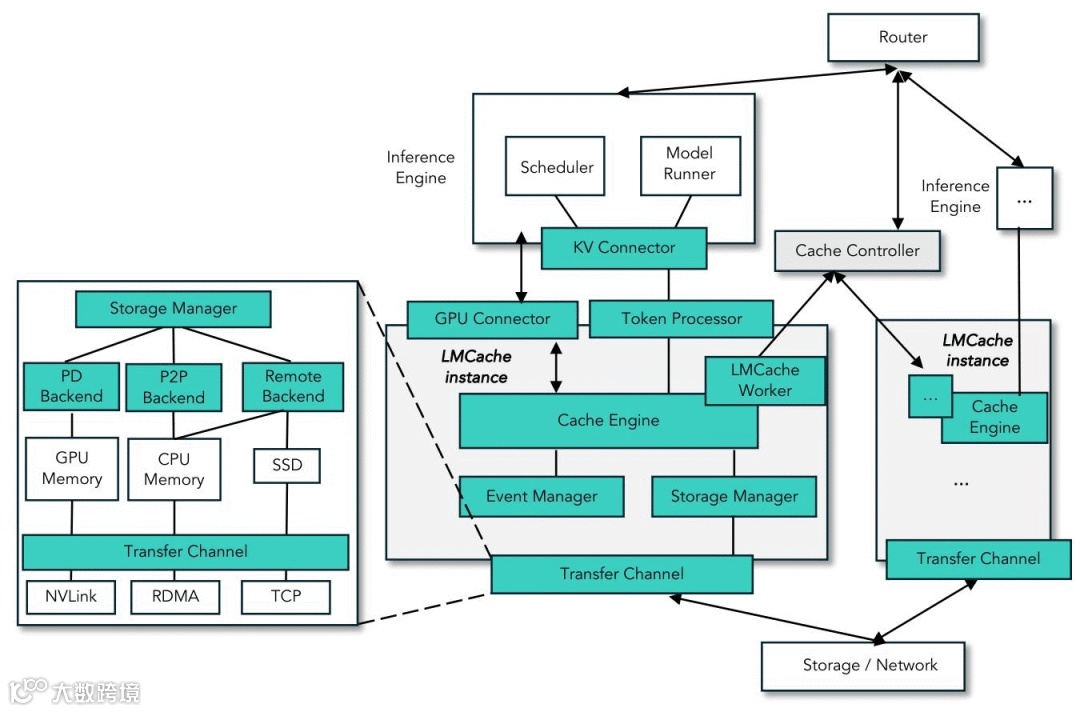

架构定位: 在  LMCache 分层存储架构定义的层级中，它是 L1 层。它是整个存储系统的“内存池”，直接对接 GPU 的 H2D/D2H 拷贝操作，并负责驱动下层存储（L2/L3/L4）的数据流转。

1. 核心架构与组件

LocalCPUBackend 的设计核心围绕着“高效内存管理”与“低延迟索引”展开。它主要由以下三个核心组件构成：

1. 1. 元数据索引 (hot_cache): 一个线程安全的字典，维护 Key 到 MemoryObj 的映射。
2. 2. 内存分配器 (memory_allocator): 负责底层物理内存（Tensor）的分配与回收。
3. 3. 缓存策略 (cache_policy): 决定内存不足时淘汰哪些数据的决策引擎（如 LRU）。

1.1 初始化与分配器选择

在初始化阶段，LocalCPUBackend 不仅负责加载配置，还会利用 NUMADetector 探测系统的 NUMA 拓扑结构（L349），以确保后续分配的物理内存位于性能最优的计算节点上。

随后，代码会根据配置参数（参考 initialize_allocator）实例化以下三种内存分配器之一：

• • LazyMixedMemoryAllocator (重构中): 仅在真正写入数据时才通过 torch.empty 分配物理内存。目前正在重构中，暂不可用。
• • MixedMemoryAllocator (默认): 传统的预分配策略，在初始化时即占用固定大小的内存池。
• • PagedCpuGpuMemoryAllocator: 专为 P2P 场景设计，要求内存块大小对齐，以便于 RDMA 或其他零拷贝传输。

1.2 动态容量与安全限制

为了规避 OOM（Out Of Memory）风险并保障系统稳定性，LocalCPUBackend 实现了动态容量校准机制。

参考代码 _calculate_effective_cpu_size，系统能够实时探测宿主机的可用物理内存，在扣除配置的预留空间（reserve_local_cpu_size）后，动态计算出当前环境下的安全缓存容量上限。



   # Effective memory: min(configured_size, available_memory - reserve_size)
effective_cpu_size = min(configured_cpu_size, max_usable_memory)

2. 内存分配与自动逐出

LocalCPUBackend 最复杂的逻辑在于 allocate 方法。它是上层获取内存对象的唯一入口，同时也是触发缓存逐出（Eviction）的源头。

当上层模块（如 StorageManager）需要存储新的 KV Cache 时，必须首先向 LocalCPUBackend 申请物理内存。如果当前内存池已满，系统必须根据 LRU 策略“腾出”空间，这一过程被称为 Allocate-Evict Loop。

2.1 分配-逐出循环 (Allocate-Evict Loop)

为了确保关键路径的内存请求（如推理时的 Cache Miss 加载）总是能得到满足，allocate 采用了阻塞式重试机制（即代码中的 while True 循环）。该方法会持续尝试“逐出-分配”流程，直到获得足够的物理内存，绝不返回失败。

核心流程如下图所示：

代码参考 allocate：



       def allocate(self, shapes, dtypes, ...):
        # 1. 快速路径：直接尝试分配 (无锁)
        memory_obj = self.memory_allocator.allocate(shapes, dtypes, fmt)
        if memory_obj is not None:
            return memory_obj

        # 2. 慢速路径：内存不足，进入逐出循环
        while True:
            # 2.1 获取并执行逐出 (Critical Section)
            # 仅在操作元数据时持有锁，最大化并发度
            with self.cpu_lock:
                evict_keys = self.cache_policy.get_evict_candidates(
                    self.hot_cache, num_candidates=1
                )

                if evict_keys:
                    # 逻辑删除：释放物理内存，移除索引
                    self.batched_remove(evict_keys, force=False)

            # 2.2 再次尝试分配 (无锁)
            # 注意：内存分配本身可能耗时，必须在锁外进行
            memory_obj = self.memory_allocator.allocate(shapes, dtypes, fmt)
            if memory_obj is not None:
                break

            # 2.3 忙等待 (无锁)
            # 如果刚才没能逐出任何数据（例如都被 Pin 住），则短暂休眠避免 CPU 空转
            if not evict_keys:
                time.sleep(0.1)

关键逻辑深度解析：

1. 1. 极简临界区 (Critical Section Minimization):
• • 代码清晰地展示了 with self.cpu_lock 仅包裹了 get_evict_candidates 和 batched_remove。
• • 关键点: 耗时的物理内存分配 (allocate) 和线程休眠 (sleep) 均在锁外执行。这不仅避免了阻塞其他读写请求，更是防止死锁（Deadlock）的必要条件。
2. 2. Pin 机制与资源死锁:
• • get_evict_candidates 会自动跳过 pin_count > 0 的对象。
• • 典型场景: 当 VLLM 正在读取某个 KV Cache 块时，会临时增加其 Pin 计数。此时该块不可被逐出。
• • 如果所有内存都被 Pin 住（极高负载），循环将进入 sleep 状态，等待其他线程释放引用（ref_count_down 或 unpin）。
3. 3. 批量回收 (Batch Eviction):
• • 虽然示例展示了单次回收，但架构设计支持批量逐出（num_candidates > 1）。这有助于减少“分配-逐出-分配”的震荡频率，平滑内存压力。

2.2 架构优势：Write-All 策略下的零开销逐出

LMCache 采用的 Write-All (全写) 策略是提升 L1 性能的关键。在该架构下，KV Cache 在生成的瞬间便被异步推送到 L3 磁盘或 L4 远程存储，这意味着 L1 缓存中的数据始终是“干净”的（Clean）。

因此，LocalCPUBackend 的逐出过程无需承担昂贵的磁盘回写（Write-Back）开销，仅需执行内存释放操作。二者的性能差异在数量级上是巨大的：

• • 传统架构 (Write-Back): 需等待磁盘 I/O 完成才能释放内存，耗时通常在 毫秒级 (ms)。
• • LMCache (Write-All): 仅涉及内存指针操作，耗时仅为 微秒级 (μs)。

这种设计确保了即便在内存压力极大的情况下，逐出操作也不会阻塞推理请求。此外，系统仅需发送轻量级的 OpType.EVICT 信号（用于一致性维护），进一步保证了系统的高吞吐量。

3. 缓存操作与生命周期管理

作为 LMCache 的最前端缓存，LocalCPUBackend 负责处理所有针对本地内存的高频访问请求。本章将深入剖析缓存对象的生命周期流转，包括数据的写入（Put）、读取（Get）、引用计数管理以及为了性能优化而设计的延迟更新机制。

这些操作的设计核心在于：在保证多线程安全（Thread-Safety）的前提下，将临界区（Critical Section）的耗时降至最低。

3.1 写入 (Put)

写入操作非常轻量，主要是更新索引和缓存策略。

代码参考 submit_put_task：

1. 1. 加锁 (cpu_lock): 保护 hot_cache。
2. 2. 更新索引: self.hot_cache[key] = memory_obj。
3. 3. 引用计数: memory_obj.ref_count_up()，确保对象被 L1 持有。
4. 4. 更新策略: cache_policy.update_on_put(key)，如将 Key 移到 LRU 队列头部。

3.2 读取 (Get) 与 引用计数

读取操作通过 get_blocking 实现。为了防止在读取过程中数据被后台线程逐出，LMCache 严格依赖引用计数机制。

代码参考 get_blocking：



       def get_blocking(self, key: CacheEngineKey) -> Optional[MemoryObj]:
        with self.cpu_lock:
            if key not in self.hot_cache:
                return None
            memory_obj = self.hot_cache[key]

            # 关键：增加引用计数
            # 防止 Caller 在使用前，对象被 Eviction 线程回收
            memory_obj.ref_count_up()
            return memory_obj

3.3 延迟策略更新 (Lazy Touch)

为了减少锁竞争，LocalCPUBackend 在读取命中（Hit）时，并不会立即更新 LRU 链表，而是采用了 Lazy Touch 机制。

• • 记录: 命中时仅将 Key 记录到 self.keys_in_request 列表中（参考 contains）。
• • 批量更新: 在请求结束时，显式调用 touch_cache() 方法，批量更新所有命中 Key 的 LRU 位置。

代码参考 touch_cache：



       def touch_cache(self):
        # flip the order of the keys in the request
        with self.cpu_lock:
            # 这里的 reversed 很关键，因为 keys_in_request 是按访问顺序追加的
            # 我们需要保持这个顺序更新 LRU
            for key in reversed(self.keys_in_request):
                self.cache_policy.update_on_hit(key, self.hot_cache)
            self.keys_in_request = []

这种设计显著减少了高并发读取时的锁冲突，提升了吞吐量。

4. 并发控制与设计分析

LocalCPUBackend 使用一把粗粒度的互斥锁 self.cpu_lock 来保护元数据索引和缓存策略。

4.1 为什么使用粗粒度锁？

与 LocalDiskBackend 使用细粒度锁不同，LocalCPUBackend 选择了粗粒度锁。这是基于以下考量：

1. 1. 纯内存操作: L1 的所有操作（索引查找、LRU 更新）都是纯内存操作，耗时极短（微秒级）。
2. 2. Python GIL: 在 Python 环境下，对于极短的临界区，复杂的细粒度锁管理开销可能超过其带来的并发收益。
3. 3. 避免复杂性: 粗粒度锁大大简化了内存回收（Eviction）时的并发处理，避免了 MemoryObj 在多线程下状态不一致的问题。

4.2 死锁避免

在 allocate 的忙等待（Busy Loop）期间，如果需要 sleep 等待内存释放，代码会确保不持有锁，从而避免死锁。



       # do not hold the lock during sleep
    time.sleep(time_to_wait)

5. 关键配置参数

LocalCPUBackend 的行为由 config.py 中的以下参数控制，合理配置这些参数对性能至关重要。

配置文件：config.py
