LMCache 分层存储架构与调度机制详解
本文档深入剖析 LMCache 的多级存储架构及其代码实现机制。重点阐述核心组件 StorageManager 如何协同管理内存 (L1)、弹性互联 (L2)、本地磁盘 (L3) 及远程共享存储 (L4)，并通过智能调度策略实现 KV Cache 的高效流转与生命周期管理。
相关文章：LMCache 架构概览，持续更新，请参考：https://github.com/ForceInjection/AI-fundermentals/blob/main/inference/lmcache/lmcache_overview.md
说明：为了更清晰地阐述多级存储架构，本文引入了 L1 (内存)、L2 (弹性互联)、L3 (磁盘)、L4 (远程) 的分层概念。该模型旨在反映各存储介质的访问延迟与层级关系，并非 LMCache 代码中的官方命名。

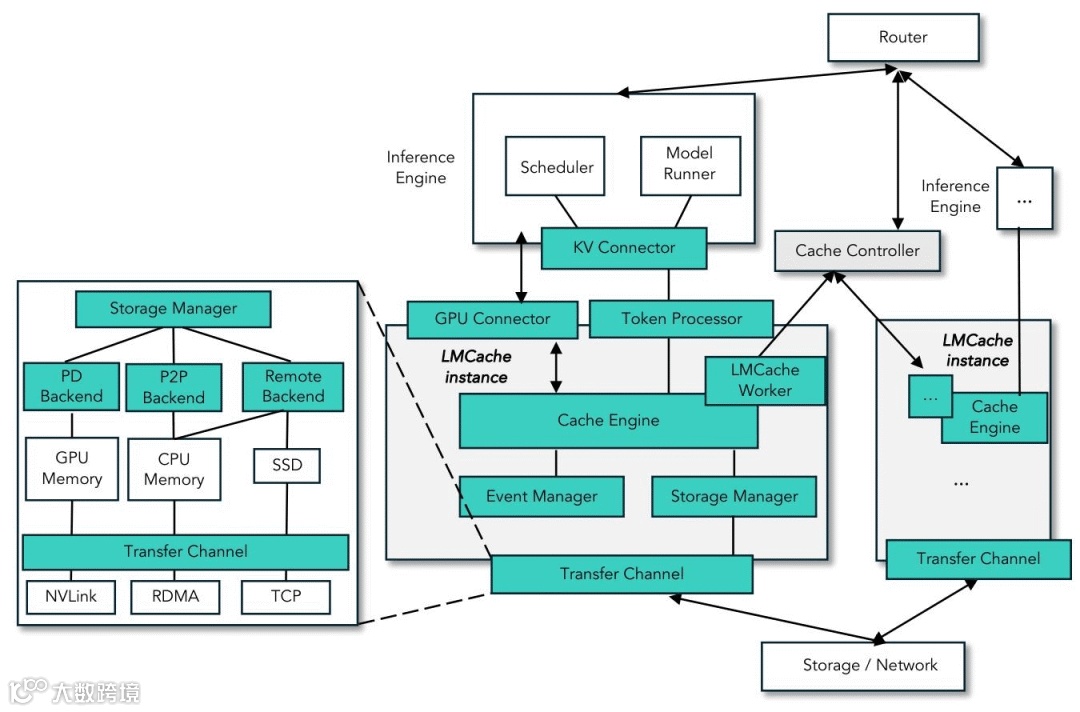

1. 核心组件概览
LMCache 的存储系统采用模块化设计，主要由调度管理层和分级存储后端两部分构成。
1.1 调度与接口
这一层定义了系统的控制逻辑与交互规范，确保数据在复杂的多级存储结构中能够高效、准确地流转。
-
• StorageManager: 核心调度器。负责协调所有存储后端，实现数据的分层写入 (Write-All) 和流水线检索 (Waterfall)，并管理数据的生命周期（如自动提升）。 -
• StorageBackendInterface: 统一抽象接口。定义了 put,get,exists等标准操作，所有存储后端均需实现此接口，确保了系统的可扩展性。
1.2 分级存储后端
LMCache 将存储介质划分为四个层级（部分层级可选），依据访问速度与容量成本的权衡，构建了从本地内存到远程服务的全方位存储体系。
L1: 极速内存层 (Memory Tier)：
-
• LocalCPUBackend: 默认的一级缓存。基于本地 CPU 内存，速度极快。它通常兼任内存分配器 (Allocator) 的角色，直接服务于 GPU 的换入换出。 -
• PDBackend: (可选) 专为 Prefill-Decode 分离场景设计的特殊后端。在 Decoder 节点上替代 LocalCPUBackend充当 Allocator，基于 GPU 显存，负责接收来自 Prefiller 的数据流。
L2: 弹性互联层 (P2P Tier)：
-
• P2PBackend: (可选) 基于点对点通信的后端。当本地内存未命中时，优先尝试从其他节点的内存中拉取数据，速度通常快于本地磁盘。
L3: 本地持久层 (Disk Tier)：
-
• LocalDiskBackend: (可选) 基于本地磁盘（NVMe SSD 推荐）。容量巨大但速度慢于内存/网络，利用 O_DIRECT和异步 I/O 技术作为后备缓存，适合存储被逐出的冷数据。
L4: 远程共享层 (Remote/Shared Tier)：
-
• RemoteBackend: (可选) 基于中心化存储服务（如 LMCache Server, Redis）。用于跨实例共享数据，支持多实例集群。
2. StorageManager：核心调度器
StorageManager 是整个多级存储的大脑，位于 lmcache/v1/storage_backend/storage_manager.py。它负责初始化存储后端、分发存储请求以及协调数据检索。
2.1 初始化与后端创建
在 StorageManager.__init__ 中，它调用 CreateStorageBackends 来创建并初始化所有启用的存储后端。这些后端被存储在一个 OrderedDict 中，这个顺序至关重要，因为它定义了数据检索的优先级（层级）。
# lmcache/v1/storage_backend/storage_manager.py
class StorageManager:
def __init__(self, config, metadata, ...):
# ...
self.storage_backends: OrderedDict[str, StorageBackendInterface] = (
CreateStorageBackends(
config,
metadata,
self.loop,
dst_device,
lmcache_worker,
)
)
2.2 数据存储逻辑 (Put)
StorageManager 的存储策略倾向于 "Write-All" (全写模式)。当调用 batched_put 时，它会将数据分发给所有活跃的存储后端。
为了保证主线程（通常是 GPU 推理线程）不被阻塞，batched_put 采用了以下优化：
-
1. 非阻塞提交: backend.batched_submit_put_task是非阻塞的，它通常会将任务放入后台队列（如LocalDiskBackend的线程池）。 -
2. 异步数据拷贝: 对于需要从 GPU 拷贝到 CPU 的数据（D2H）， StorageManager使用独立的 CUDA Stream (internal_copy_stream) 进行异步拷贝，避免阻塞计算流。
# lmcache/v1/storage_backend/storage_manager.py
def batched_put(self, keys, memory_objs, ...):
# ...
for backend_name, backend in self.storage_backends.items():
# ...
# 如果需要，使用 CUDA Stream 异步拷贝数据到 CPU
if cname not in obj_dict:
new_keys, new_objs = allocate_and_copy_objects(
allocator_backend, keys, memory_objs, self.internal_copy_stream
)
obj_dict[cname] = (new_keys, new_objs)
# 提交非阻塞任务
backend.batched_submit_put_task(ks, objs, transfer_spec=transfer_spec)
这种机制确保了数据在各个层级（如 L1 内存、L3 磁盘、L4 远程）都有副本。
2.3 数据检索逻辑 (Get)与自动提升 (Promotion)
StorageManager 提供了同步和异步两种检索方式。它们都遵循 "层级遍历" (Waterfall) 的原则：按照 storage_backends 中定义的顺序，依次查询数据。
更重要的是，StorageManager 在 get 方法中实现了 "自动提升" (Promotion / Write-Back) 机制：当数据在低层级（如 L3 Disk 或 L4 Remote）被找到时，它会被自动写回高层级（L1 CPU），以加速后续的访问。
# lmcache/v1/storage_backend/storage_manager.py
def get(self, key, location=None):
# 遍历所有活跃的后端（按顺序：CPU -> P2P -> Disk -> Remote）
for backend_name, backend in self.get_active_storage_backends(location):
memory_obj = backend.get_blocking(key)
if memory_obj:
# 如果不是从 L1 获取的，则提升到 L1
if (
backend_name not in ["LocalCPUBackend", "PDBackend"]
and "LocalCPUBackend" in self.storage_backends
):
local_cpu_backend = self.storage_backends["LocalCPUBackend"]
local_cpu_backend.submit_put_task(key, memory_obj)
return memory_obj
return None
这种机制确保了 LMCache 总是优先从速度最快的层级（如 CPU）获取数据，如果未命中，再尝试下一层级（如 Disk）。
2.4 缓存逐出策略 (Cache Eviction Policy)
由于 L1 (LocalCPUBackend) 和 L3 (LocalDiskBackend) 的容量有限，LMCache 必须通过高效的策略管理数据生命周期。
注意:
PDBackend作为特殊的 L1 实现，不参与自动缓存逐出。当内存不足时，它会阻塞等待直到有可用内存（通常依赖上层应用释放）。只有LocalCPUBackend支持以下逐出策略。
-
• 策略目标: 最大化高层级存储的命中率。 -
• Write-All 的优势: 由于数据在写入时已分发到底层（如 Remote），L1 的逐出不会导致数据丢失，无需复杂的“下沉 (Write-Back)”操作，直接释放内存即可。 -
• 支持算法: -
• LRU (默认): 优先淘汰最久未使用的 Key。 -
• LFU/FIFO/MRU: 可根据访问模式灵活配置。
3. 存储后端详解
本章详细解析 LMCache 中关键存储后端的实现细节，包括内存分配器 (PDBackend / LocalCPUBackend)、本地磁盘 (LocalDiskBackend) 和远程存储 (RemoteBackend)。
3.1 存储层级构建
存储后端的创建顺序定义在 lmcache/v1/storage_backend/__init__.py 中的 CreateStorageBackends 函数里。
lmcache/v1/storage_backend/__init__.py
目前的层级顺序是固定的（Hardcoded）：
-
1. PDBackend: 如果启用 P-D 分离 ( enable_pd=True)，它是第一个被创建的，并替代 LocalCPUBackend 成为核心 Allocator。 -
2. LocalCPUBackend: 如果未启用 PD，它总是第一个被创建。如果启用了 PD 且 local_cpu=True，它也会被创建，但在 PDBackend 之后。 -
3. P2PBackend: 如果启用 P2P，优先级高于磁盘和远程。 -
4. LocalDiskBackend: 如果配置了 local_disk路径，则创建。 -
5. GdsBackend: GPUDirect Storage 后端（如果启用）。 -
6. RemoteBackend: 远程存储后端。 -
7. Dynamic Plugins: 通过 storage_plugin_launcher加载的自定义后端（如果有配置）。
重要说明：内存分配器 (Allocator) 的必要性
系统必须启用
LocalCPUBackend或PDBackend其中之一。这是因为它们不仅作为存储后端，还实现了AllocatorBackendInterface，承担了内存分配器 (Allocator) 的角色。即使数据最终只存储在远程 (RemoteBackend)，系统也需要先通过 Allocator 分配本地 CPU 内存 或 GPU 显存
作为中转 Buffer，才能将数据发送到远程。因此，Allocator 后端是系统运行的基石。
3.2 LocalCPUBackend (L1) 实现细节
LocalCPUBackend 位于 lmcache/v1/storage_backend/local_cpu_backend.py，利用系统内存存储 KV Cache。它是 LMCache 最基础的存储后端，也是默认的内存分配器 (Allocator)。
3.2.1 内存分配与逐出 (Eviction)
LocalCPUBackend 负责管理有限的内存资源。当调用 allocate 分配内存时，如果当前内存不足，它会触发逐出机制。逐出策略是可插拔的，通过 CachePolicy 接口实现。
-
1. 检查容量: 判断是否有足够的空闲内存块（Chunk）。 -
2. 获取逐出候选: 调用 cache_policy.get_evict_candidates获取最近最少使用的 Key。 -
3. 释放内存: 将选中的 Key 从 hot_cache中移除。由于 LMCache 采用 Write-All 策略，这些数据通常已存在于磁盘或远程后端，因此直接丢弃是安全的。
# lmcache/v1/storage_backend/local_cpu_backend.py
def allocate(self, ...):
# ...
while True:
# 尝试逐出
if self.use_hot:
evict_keys = self.cache_policy.get_evict_candidates(self.hot_cache, ...)
if evict_keys:
self.batched_remove(evict_keys, force=False)
# ...
3.3 PDBackend（L1）实现细节
PDBackend (位于 lmcache/v1/storage_backend/pd_backend.py) 是为了支持 Prefill-Decode 分离 (Disaggregation) 架构而设计的特殊后端。在此架构中，计算负载被拆分为 Prefill（预填充）和 Decode（解码）两个阶段，通常部署在不同的实例甚至机器上。
3.3.1 核心角色与功能
PDBackend 根据配置 (pd_role) 扮演两种角色，并替代 LocalCPUBackend 成为系统的内存分配器 (Allocator)：
-
1. Sender (Prefiller): -
• 职责: 负责计算 Prompt 的 KV Cache。 -
• 行为: 它作为 Allocator 分配内存，但在 put操作时，不进行本地存储，而是直接通过网络将数据推送到 Receiver。 -
• 数据流: GPU -> GPU Buffer -> Network (Proxy/Direct) -> Receiver。 -
2. Receiver (Decoder): -
• 职责: 负责接收 KV Cache 并进行后续的 Token 生成。 -
• 行为: 启动监听服务，接收来自 Sender 的数据并存入本地内存/显存，供推理引擎直接使用。
3.3.2 与 LocalCPUBackend 的关系
在 StorageManager 初始化时：
-
• 如果 enable_pd=True，系统会初始化PDBackend。 -
• 此时 PDBackend成为主要的 Allocator (_get_allocator_backend返回PDBackend)。 -
• LocalCPUBackend可能仍会被初始化（如果local_cpu=True），但主要作为本地缓存使用，而非核心分配器。
# lmcache/v1/storage_backend/storage_manager.py
def _get_allocator_backend(self, config):
if self.enable_pd:
return self.storage_backends["PDBackend"]
else:
return self.storage_backends["LocalCPUBackend"]
这一设计允许 LMCache 在保持统一存储接口的同时，支持高性能的跨实例 KV Cache 传输流。
3.4 P2PBackend 实现细节
P2PBackend 位于 lmcache/v1/storage_backend/p2p_backend.py，它在存储层级中拥有比本地磁盘更高的优先级。这意味着当本地 CPU 未命中时，系统会优先尝试从其他节点的 CPU 内存中拉取数据，而不是读取本地磁盘。
3.4.1 查找机制 (Multi-Tier Lookup)
P2PBackend 采用分层查找策略来定位数据，以最小化延迟：
-
1. Tier 1: 本地查找缓存 (Local Lookup Cache): (开发中) 尝试在本地维护的元数据缓存中查找，如果命中则直接发起连接。 -
2. Tier 2: 控制面查找 (Controller Lookup): 向 Cache Controller发送批量查找请求 (BatchedP2PLookupMsg)。Controller 维护了全局的 Key 分布视图（RegistryTree），返回持有数据的 Peer 节点地址。 -
3. Tier 3: 确认与传输: 在建立连接并请求数据时，隐式地确认数据是否存在。
3.4.2 数据传输 (Data Plane)
-
• NIXL 传输通道: 使用 CreateTransferChannel创建抽象传输通道，底层可支持 RDMA、TCP 等多种协议。 -
• 零拷贝: 结合 LocalCPUBackend的内存池，尽量实现数据在网络与 GPU/CPU 之间的零拷贝传输。
3.5 LocalDiskBackend (L3) 实现细节
LocalDiskBackend 位于 lmcache/v1/storage_backend/local_disk_backend.py。
3.4.1 依赖 LocalCPUBackend
值得注意的是，LocalDiskBackend 在初始化时需要传入 local_cpu_backend。这是因为磁盘 I/O 通常需要经过 CPU 内存作为中转（Buffer），或者在读取后将数据“提升”回 CPU 缓存以加速后续访问。
3.4.2 异步 I/O 与优先级队列
为了不阻塞主线程，LocalDiskBackend 使用了一个专门的 Worker 类 LocalDiskWorker，内部维护了一个 AsyncPQThreadPoolExecutor（基于优先级的线程池执行器）来处理磁盘读写任务。
任务优先级（Priority）设计如下（数值越小优先级越高）：
-
• Prefetch (0): 预取任务优先级最高，确保读取路径的低延迟。 -
• Delete (1): 删除任务次之。 -
• Put (2): 写入任务优先级最低，作为后台任务运行。由于写入操作通常发生在推理生成之后，降低其优先级可以避免抢占 I/O 资源，确保前台推理和关键的预取任务（Prefetch）不受影响。
# lmcache/v1/storage_backend/local_disk_backend.py
class LocalDiskWorker:
def __init__(self, loop):
# 使用线程池进行磁盘 I/O
self.executor = AsyncPQThreadPoolExecutor(loop, max_workers=4)
async def submit_task(self, task_type, ...):
if task_type == "prefetch":
priority = 0
elif task_type == "delete":
priority = 1
elif task_type == "put":
priority = 2
# ...
3.4.3 文件存储结构与 O_DIRECT
-
• 文件映射: 每个 Key 对应磁盘上的一个独立文件，文件名由 Key 的字符串表示转换而来（ /替换为-，后缀.pt）。 -
• O_DIRECT: 支持使用 O_DIRECT标志打开文件，绕过操作系统页缓存（Page Cache），直接在用户空间缓冲区和磁盘之间传输数据，减少内存拷贝并降低 CPU 开销。
# lmcache/v1/storage_backend/local_disk_backend.py
def write_file(self, buffer, path):
# ...
if size % self.os_disk_bs != 0 or not self.use_odirect:
with open(path, "wb") as f:
f.write(buffer)
else:
# 使用 O_DIRECT 进行高性能写入
fd = os.open(path, os.O_CREAT | os.O_WRONLY | os.O_DIRECT, 0o644)
os.write(fd, buffer)
os.close(fd)
3.6 RemoteBackend (L4) 实现细节
RemoteBackend 位于 lmcache/v1/storage_backend/remote_backend.py，作为四级缓存，负责与远程存储服务交互。
3.5.1 RemoteConnector 抽象
为了支持多种远程存储后端（如 Redis, S3, Memcached 等），RemoteBackend 使用了 RemoteConnector 抽象层。
-
• RemoteConnector: 定义了与远程服务交互的通用接口（如 put,get,exists）。 -
• Serde (序列化/反序列化): 在网络传输前，KV Cache 需要被序列化。 RemoteBackend使用CreateSerde工厂创建序列化器（如CacheGen编码器），以优化传输效率。
3.5.2 异步操作与连接管理
RemoteBackend 同样支持异步操作，并通过 RemoteMonitor 动态监控连接状态。如果连接断开，它会尝试自动重连，并在断连期间降级服务（例如返回 False），避免阻塞本地推理。
# lmcache/v1/storage_backend/remote_backend.py
class RemoteBackend(StorageBackendInterface):
def __init__(self, ...):
# ...
# 初始化序列化器
self.serializer, self.deserializer = CreateSerde(...)
# 启动连接监控
self.remote_monitor = RemoteMonitor(self)
self.remote_monitor.start()
4. 典型部署场景与后端组合
LMCache 根据应用场景的不同，通过配置组合出不同的存储后端拓扑。
4.1 单实例加速
本模式是 LMCache 最基础的用法，旨在通过利用本地资源（CPU 内存和磁盘）来加速单机环境下的推理任务，特别适合开发、测试以及对延迟敏感的单实例服务。
-
• 场景说明: 适用于开发测试或单机服务场景。利用本地内存 (RAM) 和磁盘 (Disk) 缓存历史 KV 数据，加速本地复用的 Prompt，减少重复计算。 -
• 关键配置: -
• local_cpu=True -
• local_disk=Path(可选) -
• 激活后端 (按层级): -
1. LocalCPUBackend -
2. LocalDiskBackend(可选) -
• 读写流程: -
• Write: -
1. GPU 数据拷贝到 CPU ( LocalCPUBackend)。 -
2. 若配置了磁盘，异步提交任务给 LocalDiskBackend，后台线程将数据写入磁盘文件。 -
• Read: -
1. 查询 LocalCPUBackend，若命中则直接使用。 -
2. 若未命中则查询 LocalDiskBackend。 -
3. 磁盘命中后，读取文件并将数据加载到 CPU。 -
4. 触发 Promotion 机制，将数据写回 LocalCPUBackend以加速后续访问。
4.2 多实例共享 - 中心化模式
本模式通过引入中心化的存储服务，实现了多实例间的 KV Cache 共享，适用于中小型集群或对一致性要求较高的场景。
-
• 场景说明: 适用于多节点共享 KV Cache 的场景。假设有两个实例 Instance A 和 Instance B。Instance A 生成的 KV Cache 可以被 Instance B 复用。数据通过中心化的 LMCache Server (支持 Redis/S3 协议) 传输。 -
• 关键配置: -
• remote_url="lm://<host>:<port>" -
• 激活后端 (按层级): -
1. LocalCPUBackend -
2. RemoteBackend -
• 读写流程: -
• Write (Instance A): -
1. 数据存入本地 LocalCPUBackend。 -
2. StorageManager通过RemoteBackend异步将数据序列化。 -
3. 通过网络发送给 LMCache Server进行持久化存储。 -
• Read (Instance B): -
1. 查询本地 LocalCPUBackend(未命中)。 -
2. 查询 RemoteBackend，向 Server 发送 Lookup 请求。 -
3. 若数据存在，从 Server 下载数据并反序列化到本地 CPU。 -
4. 触发 Promotion 机制，将数据提升到 Instance B 的 LocalCPUBackend。
4.3 多实例共享 - P2P 模式
本模式专为大规模高并发集群设计，去除了中心化存储瓶颈，通过点对点直接传输实现高性能的数据共享。
-
• 场景说明: 适用于大规模分布式集群。假设 Instance A 持有热门 KV Cache，Instance B 需要访问它。实例间直接传输数据， Cache Controller仅负责元数据管理和对等点发现。 -
• 关键配置: -
• enable_p2p=True -
• 激活后端 (按层级): -
1. LocalCPUBackend -
2. P2PBackend -
• 读写流程: -
• Write (Instance A): -
1. 数据存入本地 LocalCPUBackend。 -
2. P2PBackend异步向Cache Controller发送ADMIT消息，注册 KV Cache 的位置信息。 -
• Read (Instance B): -
1. 查询本地 LocalCPUBackend(未命中)。 -
2. P2PBackend向Cache Controller发起查询，获取持有数据的节点列表 (如 Instance A)。 -
3. Instance B 与 Instance A 建立 P2P 连接，直接从 Instance A 拉取数据。 -
4. 数据加载到 Instance B 的 CPU，并提升到 LocalCPUBackend。
特别说明:
-
• 当前 LMCache 的 P2P 协议仅支持从 内存 (LocalCPUBackend) 共享数据。 -
• 如果 Instance A 的 KV Cache 被逐出到磁盘 (LocalDiskBackend): Instance A 收到 P2P 查询请求时，仅会检查内存。由于数据不在内存中，Instance A 会返回 "未找到" (Miss)。因此，Instance B 无法获取该数据，将视作 Cache Miss 并重新计算。即 P2P 共享无法穿透到磁盘层。 -
• 代码: lmcache/v1/storage_backend/p2p_backend.py中的_handle_batched_lookup_and_get方法仅调用了local_cpu_backend。
# lmcache/v1/storage_backend/p2p_backend.py
async def _handle_batched_lookup_and_get(
self, msg: BatchedLookupAndGetMsg
) -> P2PMsgBase:
# ...
# 仅查询本地 CPU 后端 (Memory)
num_hit_chunks = await self.local_cpu_backend.batched_async_contains(
lookup_id=lookup_id,
keys=keys,
pin=True,
)
mem_objs = await self.local_cpu_backend.batched_get_non_blocking(
lookup_id=lookup_id,
keys=keys[:num_hit_chunks],
)
# ...
设计思考 (Design Rationale): 为什么 P2P 不穿透磁盘？
-
1. 性能隔离 (Performance Isolation): P2P 请求通常发生在 Instance A 正在服务其他推理请求时。强制 Instance A 进行磁盘 I/O 可能会争抢带宽，导致 Instance A 自身的推理延迟增加 (Noisy Neighbor 问题)。 -
2. 延迟可预测性 (Latency Predictability): 内存访问是微秒级的，而磁盘 I/O 是毫秒级的且波动较大。限制 P2P 仅在内存层，保证了该路径的低延迟特性。 -
3. 元数据一致性 (Metadata Consistency): LMCache 的元数据管理策略倾向于 "内存即服务"。当数据从内存逐出时，系统会向 Controller 发送 EVICT信号，从路由表中移除该节点。这种设计简化了状态管理，避免了复杂的跨层级一致性维护。
4.4 分布式推理支持 (Tensor/Pipeline Parallelism)
本模式确保了 LMCache 能够无缝集成到基于张量并行 (TP) 或流水线并行 (PP) 的大模型推理架构中，维持各并行 Rank 的数据一致性。
-
• 场景说明: 适用于大模型分布式推理 (TP/PP)。LMCache 在每个 GPU Worker 进程中独立运行，负责管理该 Rank 对应的 KV 切片 (Partition)。 -
• 关键配置: -
• 兼容上述任意场景 (1/2/3) 的配置。 -
• 激活后端 (按层级): -
• 对应场景的后端组合 (Per-Rank 隔离运行)。 -
• 读写流程: -
• Write/Read: 每个 Rank 的 LMCache 实例独立执行上述 (4.1/4.2/4.3) 的流程，仅处理属于自己 Rank 的 KV 数据切片。上层应用 (vLLM) 负责协调各 Rank 的计算。
4.5 Prefill-Decode 分离
本模式针对极致性能优化的 Prefill-Decode 分离架构，通过内存直传机制，实现了跨节点的毫秒级 KV Cache 传输。
-
• 场景说明: 专用于 Prefill-Decode 分离架构。Prefiller 节点计算完 Prompt 后，通过 PDBackend直接将 KV Cache 推送给 Decoder 节点。 -
• 关键配置: -
• enable_pd=True -
• 激活后端 (按层级): -
1. PDBackend -
2. LocalCPUBackend(可选) -
• 读写流程: -
• Write (Prefiller): -
1. StorageManager调用PDBackend。 -
2. PDBackend作为 Allocator 分配传输 Buffer。 -
3. 数据直接通过网络 (ZMQ) 推送给指定的 Decoder 节点，不进行本地持久化。 -
• Read (Decoder): -
1. Decoder 节点的 PDBackend在后台监听并接收数据，存入本地内存字典 (self.data)。 -
2. 推理请求到达时， StorageManager查询PDBackend。 -
3. 直接从 PDBackend的本地接收缓冲区获取已就绪的 KV Cache，并加载到 GPU 进行 Decode。
5. 缓存逐出策略详解
本章详细介绍 LMCache 中缓存逐出策略的实现机制。该模块位于 lmcache/v1/storage_backend/cache_policy/，主要被 LocalCPUBackend 和 LocalDiskBackend 调用以维护容量限制。
5.1 策略接口与分层关系
正如 2.4 节 所述，逐出策略的核心目标是最大化高层级存储的命中率。
-
• 接口定义: 所有策略继承自 BaseCachePolicy。 -
• 与 Write-All 的配合: 策略仅负责选择要丢弃的 Key。由于数据已在底层持久化，后端在收到逐出指令后，只需简单地释放资源。
5.2 支持的策略算法
LMCache 目前支持多种标准的缓存淘汰算法，用户可以通过配置 cache_policy 参数进行选择（默认为 LRU）：
-
• LRU (Least Recently Used): 默认策略。优先保留最近访问的数据，淘汰最久未使用的。 -
• LFU (Least Frequently Used): 优先保留访问频率最高的数据。 -
• FIFO (First In First Out): 先进先出，淘汰最早写入的数据。 -
• MRU (Most Recently Used): 优先淘汰最近使用的数据（特定场景下使用）。
5.3 实现原理 (以 LRU 为例)
LRU 策略通过维护一个双向链表（在 Python 中通常使用 OrderedDict）来跟踪 Key 的访问历史。
-
• On Hit/Put (访问/写入): 每当 KV Cache 被读取或写入时，策略管理器会将对应的 Key 移动到链表末尾 ( move_to_end)，标记为“最近活跃”。 -
• Eviction (逐出): 当存储空间不足需要释放内存时，策略管理器会从链表头部开始选择 Key 进行删除，因为头部代表了“最久未使用”的数据。
# lmcache/v1/storage_backend/cache_policy/lru.py
class LRUCachePolicy(BaseCachePolicy):
def update_on_hit(self, key, cache_dict):
# 命中时将 Key 移动到末尾，表示最近被使用
cache_dict.move_to_end(key)
def get_evict_candidates(self, cache_dict, num_candidates=1):
# 从字典头部（最久未使用）开始选择需要逐出的 Key
evict_keys = []
for key, cache in cache_dict.items():
if not cache.can_evict: continue
evict_keys.append(key)
if len(evict_keys) == num_candidates: break
return evict_keys
5.4 逐出通知机制 (Eviction Notification)
当 KV Cache 被从内存 (LocalCPUBackend) 或磁盘 (LocalDiskBackend) 中逐出时，LMCache 会主动通知 Cache Controller 更新全局元数据。这是保证 P2P 路由准确性的关键。
-
• 触发时机: 当后端执行 remove操作（通常由缓存策略触发）时。 -
• 通信流程: -
1. 后端调用 batched_msg_sender.add_kv_op(OpType.EVICT, key)。 -
2. LMCacheWorker通过长连接异步将EVICT消息批量发送给Cache Controller。 -
3. Controller 更新全局路由表，标记该实例不再持有该 KV Cache。 -
• 相关代码: -
• lmcache/v1/storage_backend/local_cpu_backend.py:remove方法中发送消息。 -
• lmcache/v1/storage_backend/local_disk_backend.py:remove方法中发送消息。
6. 总结
LMCache 通过精妙的分层存储架构和灵活的调度策略，有效地解决了大模型推理中的 KV Cache 管理难题。
-
• 统一调度与分层存储: 核心组件 StorageManager统一管理 L1 (Local CPU/PDBackend)、L2 (P2P)、L3 (Local Disk) 和 L4 (Remote) 多级后端，实现了从极速内存到大容量磁盘再到远程共享存储的无缝衔接。 -
• 高效的数据流转: 采用 Write-All 策略确保数据的多级持久化，结合 Waterfall 检索策略和 自动提升 (Promotion) 机制，保证了热点数据始终驻留在最快的存储层级。 -
• 多样化的部署支持: 从单实例的 CPU/Disk Offload，到多实例的 P2P 互联与中心化共享，再到专为高吞吐设计的 Prefill-Decode 分离架构，LMCache 能够适应不同规模和需求的生产环境。 -
• 极致性能优化: 通过异步 I/O、优先级队列、 O_DIRECT以及智能的缓存逐出策略 (LRU)，LMCache 在显著扩展 KV Cache 容量（支持无限上下文）的同时，最大限度地降低了首字延迟 (TTFT) 并提升了推理吞吐量。
