现在CAD可以一键生成SU模型了
自带墙体、门窗、家具、栏杆，这也太智能了！
曾经幻想室内平面能自动变成SU模型的梦想终于实现了
有了CAD平面转3D模型工具

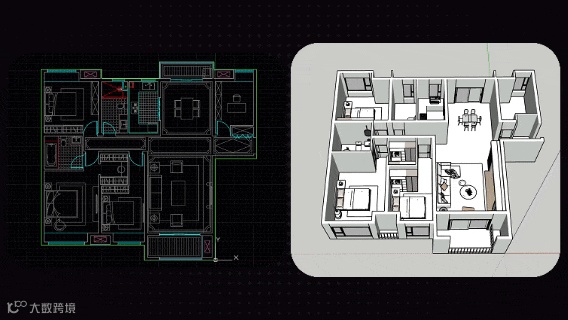

让室内CAD平面一键转成SU模型

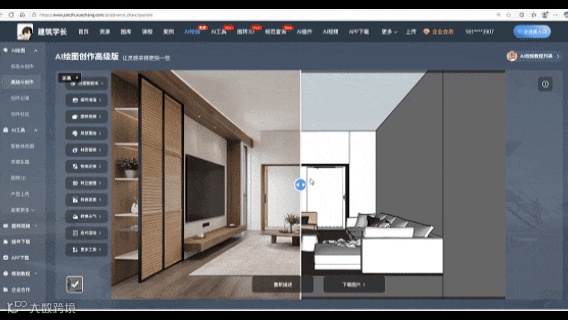

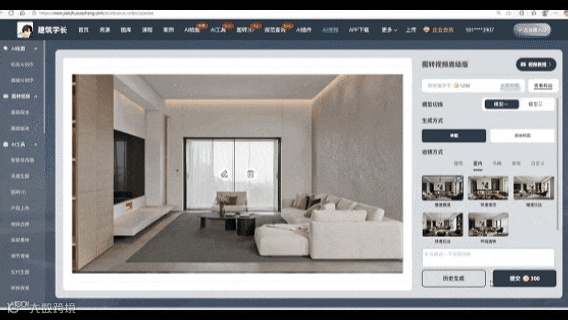

转成的模型还能通过AI一键生成多风格效果图
还能一键转成视频
真正实现30分钟做完一套方案
简直不要太高效！
今天学长就来为大家详细讲解 CAD平面转3D模型工具
让你一键生成室内平面SU模型
课程干货很多，建议先点个收藏再开始学习
▲点击查看视频
01

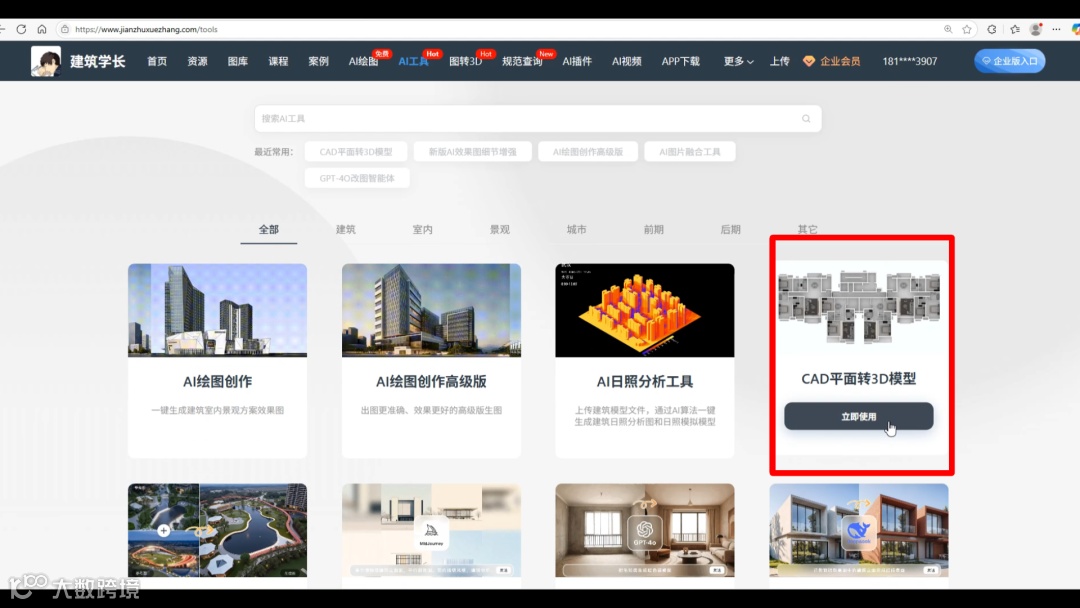

首先，百度搜索 建筑学长。进入 AI 工具界面，找到 CAD平面转3D模型。
（网址：https://www.jianzhuxuezhang.com/ai/redraw）

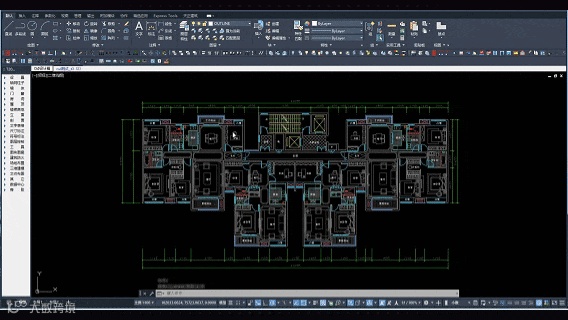

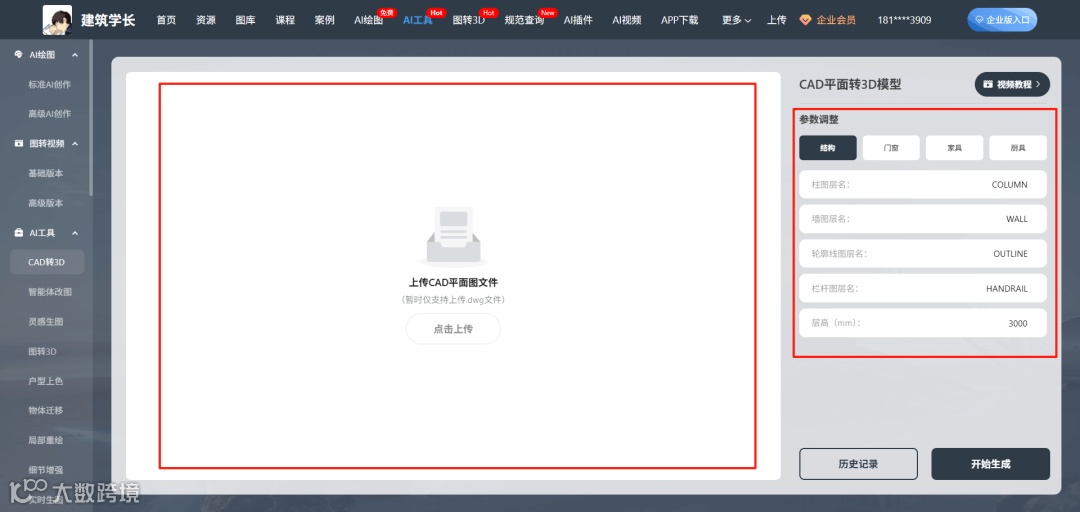

点击开始使用进入到界面中，界面的右侧会有参数调整设置，左边进行CAD文件上传。

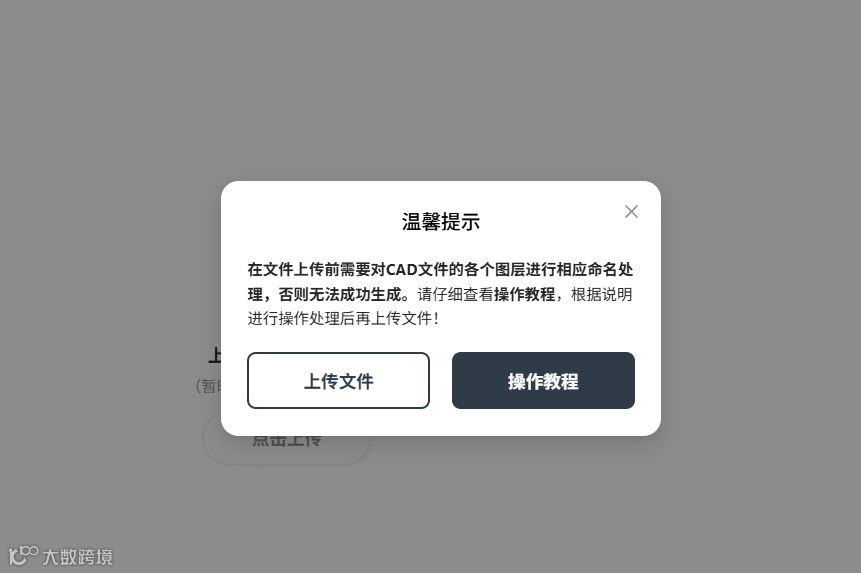

这里特别注意，CAD平面我们需要根据教程要求进行处理后再上传，否则会生成失败！
1.这个工具目前仅支持单层平面生成，多层平面需要进行拆分开上传。
2.CAD平面需要移动到原点附近，图纸单位需要是毫米，避免后续计算出现误差。
3.上传的文件是CAD天正导出的T3格式或者原生CAD格式。
最重要的，我们要进行图层和图块的命名设置。
每个部分的内容要先分别放入对应的图层中。推荐使用系统设置默认的图层命名方式，也可以根据需求更改默认设置。
02
1.外轮廓线添加

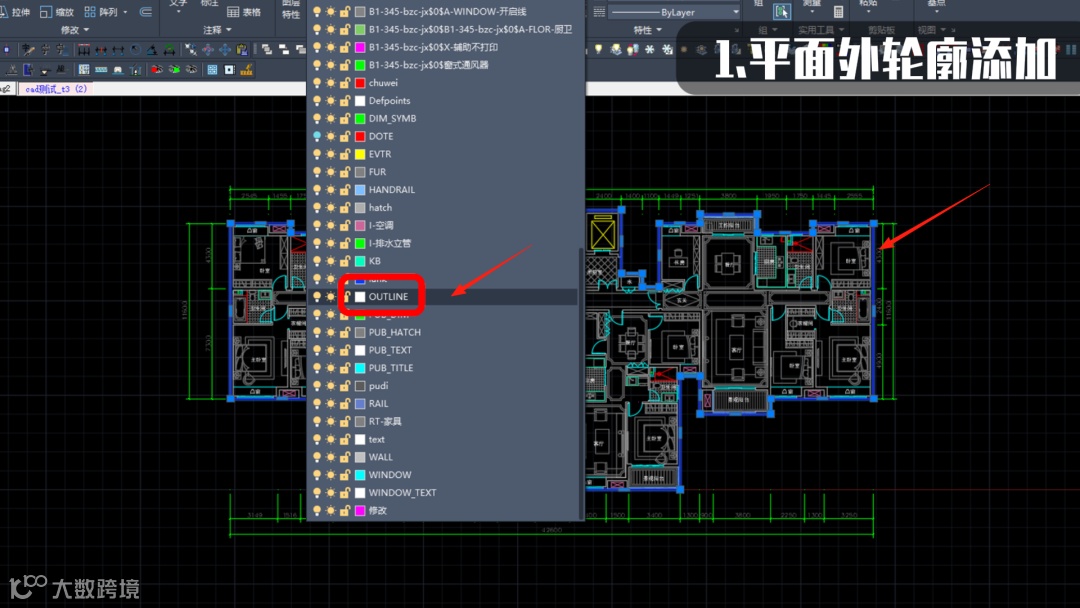

为了让AI能精准识别，我们需要绘制出整个平面外轮廓线，并将轮廓线放入OUTLINE这个名称的图层。
轮廓需要使用闭合线条，输入快捷键PL，按照轮廓绘制出来
2.家具修改

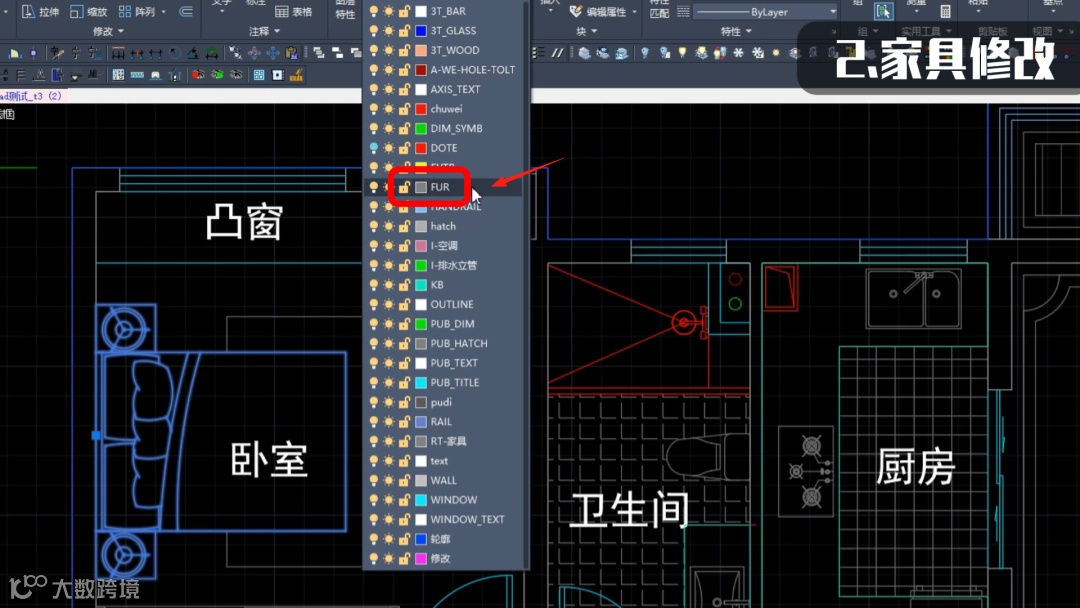

然后需要调整家具，家具部分我们需要全部放置到一个图层中，默认图层名称是FUR。

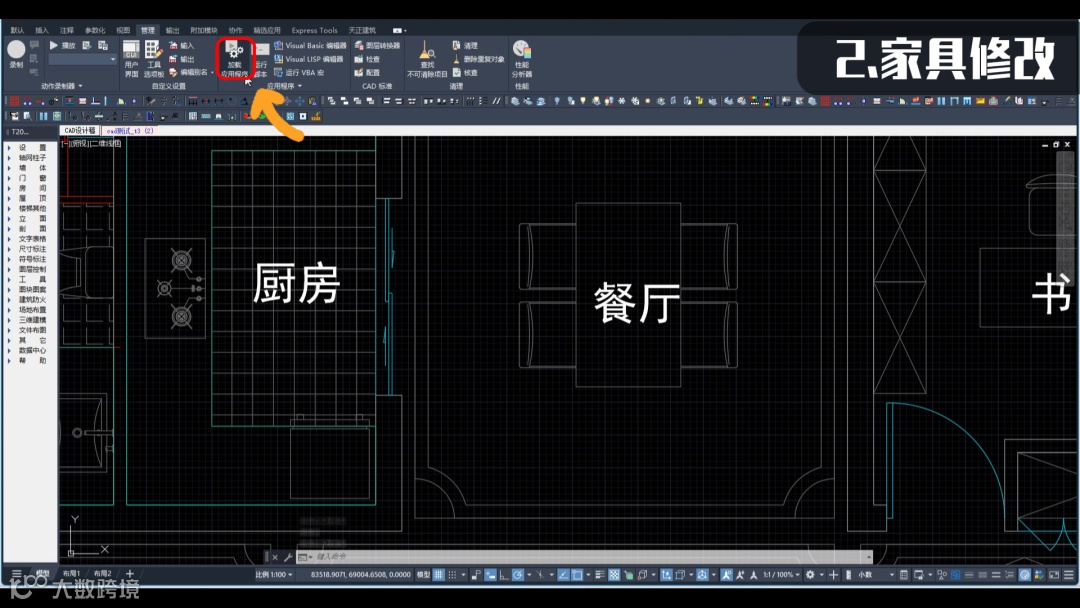

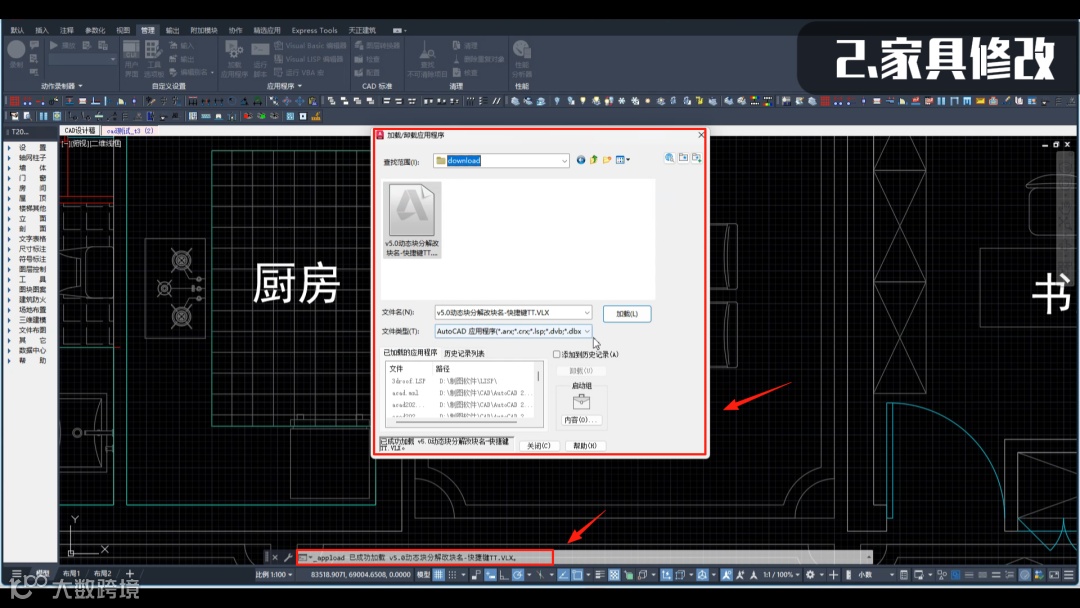

注意家具不能使用动态图块，我们需要将动态图块转成静态图块，使用分解插件，点击上方管理，选择加载应用程序，找到插件加载，下方任务栏会提示成功加载。

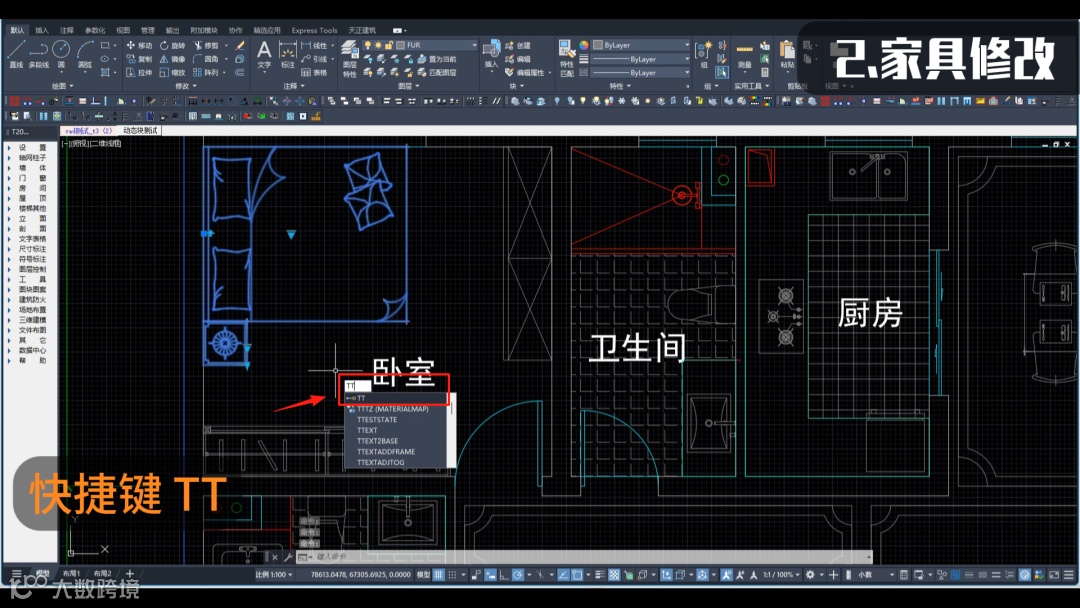

然后输入TT，就能将动态家具图块转换成静态家具图块。家具图块中也不能有填充和文字，这些内容需要删除。

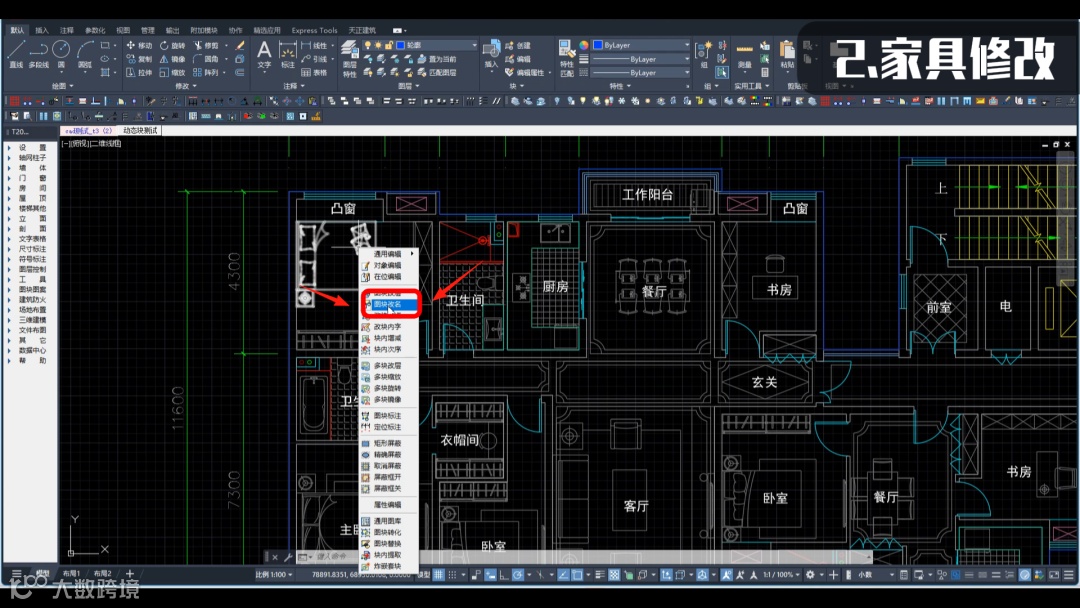

接着需要将家具都分别命名，选中后右键选择图块改名，可以将同样的图块统一改名。

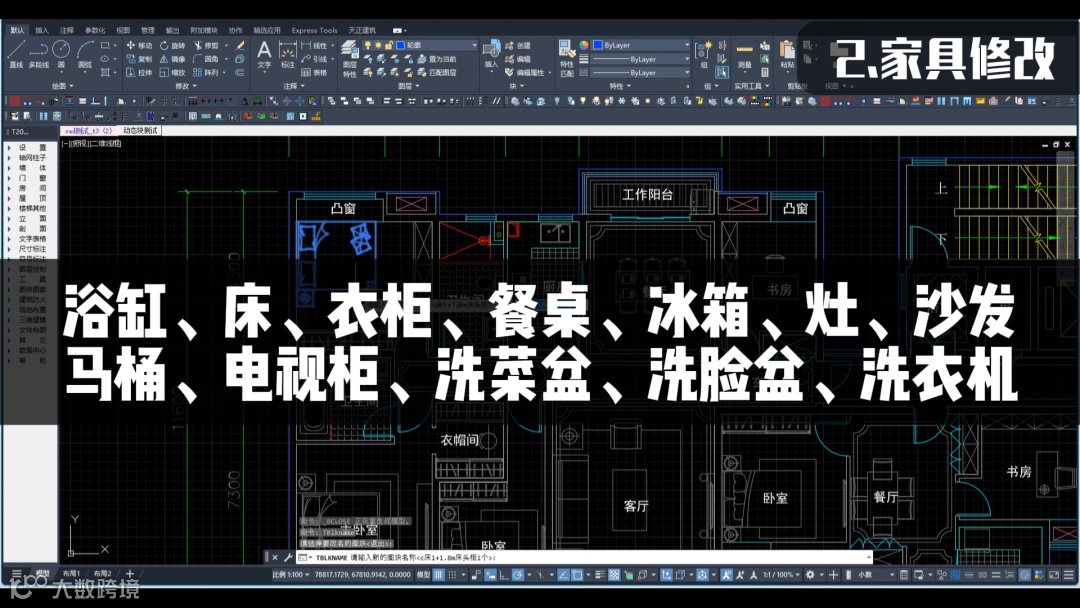

浴缸、床、衣柜、餐桌、冰箱、灶、沙发、马桶、电视柜、洗菜盆、洗脸盆、洗衣机，后续继续增加类别。
3.其他部分图层修改

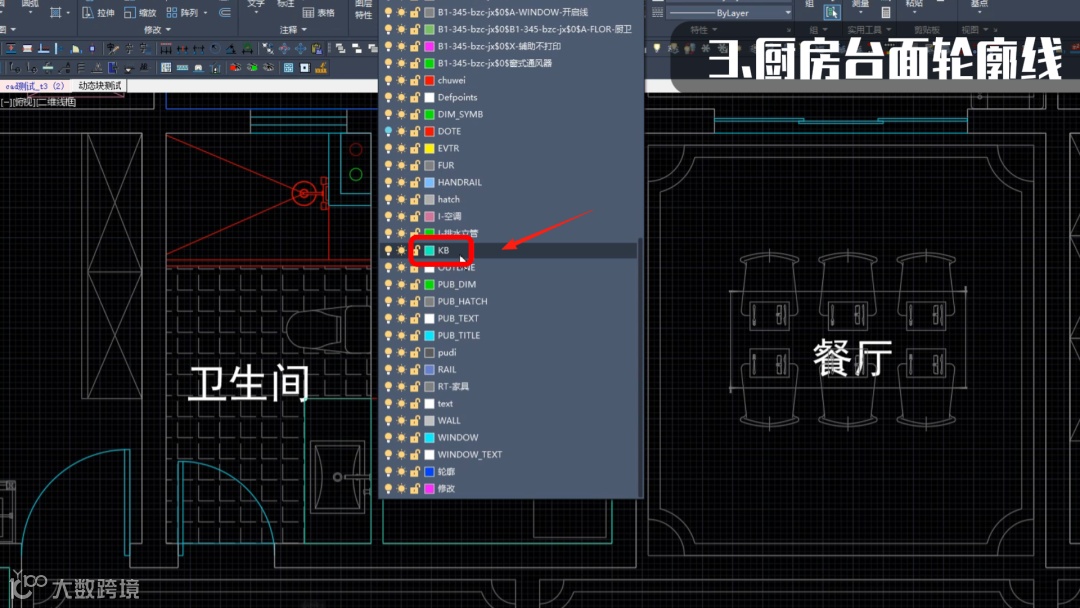

接着还需要将厨房中有台面的区域的封闭轮廓线放在一个图层内，默认图层名称KB。

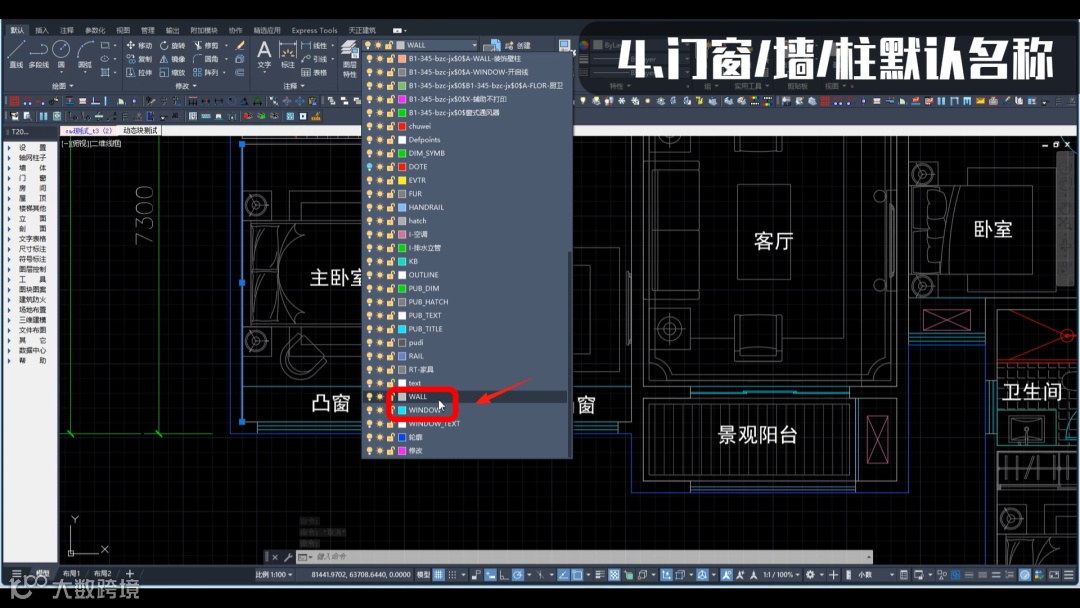

窗和墙的图层名称就使用天正默认的即可，墙体图层用WALL，务必保证墙体是封闭的。门窗图层用WINDOW，柱子图层用COLUMN，注意：柱子如果是图块需要炸开，最好直接使用天正的柱子。

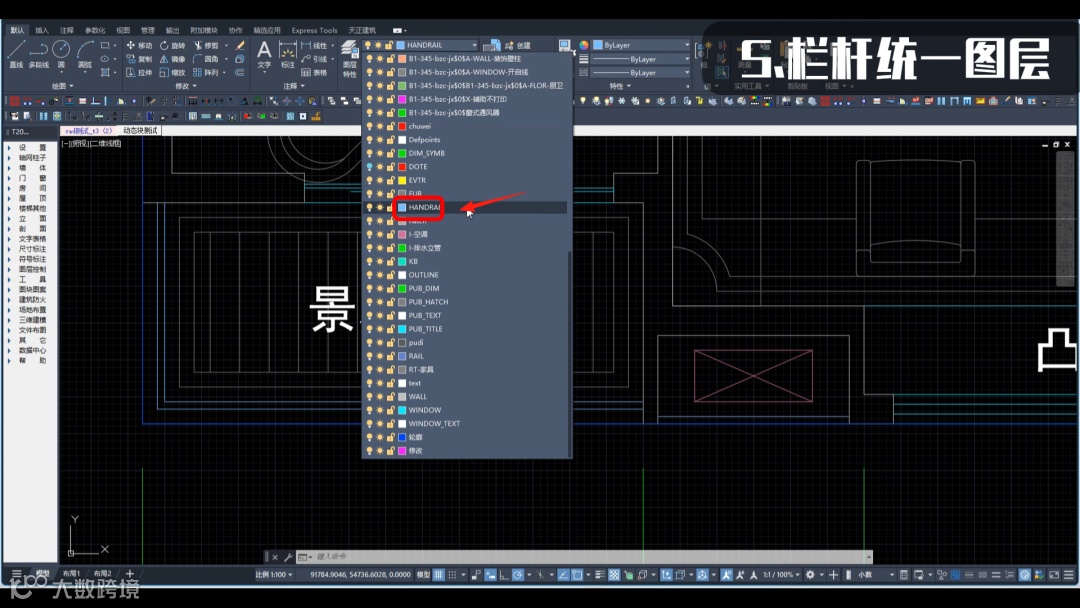

栏杆也需要放在单独的图层内，默认图层名称HANDRAIL。
平面中的文字、尺寸、填充都不影响模型生成，可以不用删除。

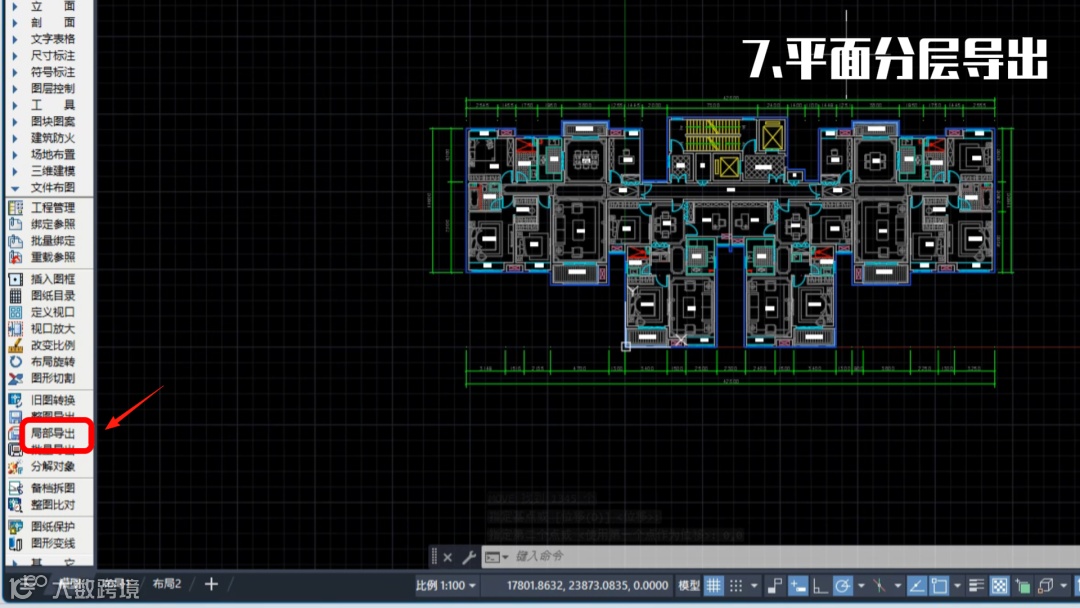

4.图纸移动及导出

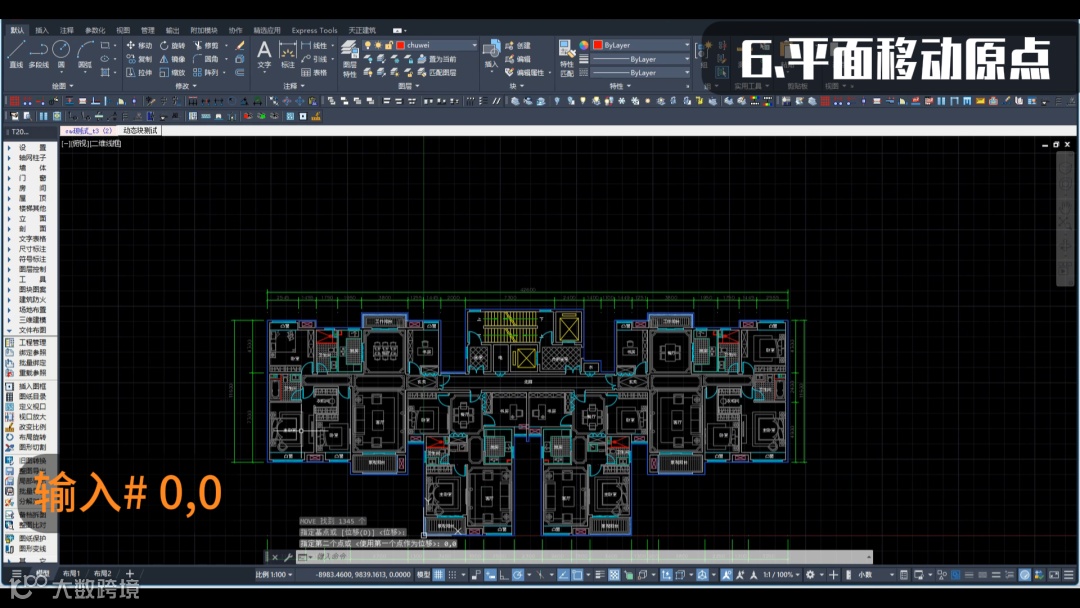

最后我们需要分层导出图纸，先将平面移动到原点，输入快捷键m移动，点击基点后，再输入#， 0，0，就可移动到原点。

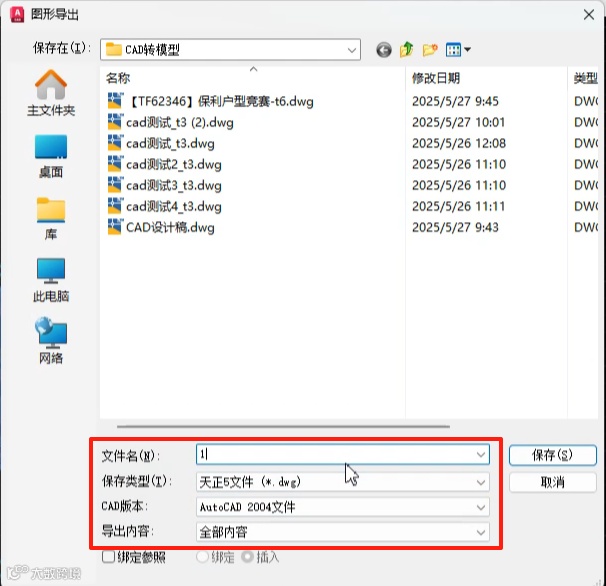

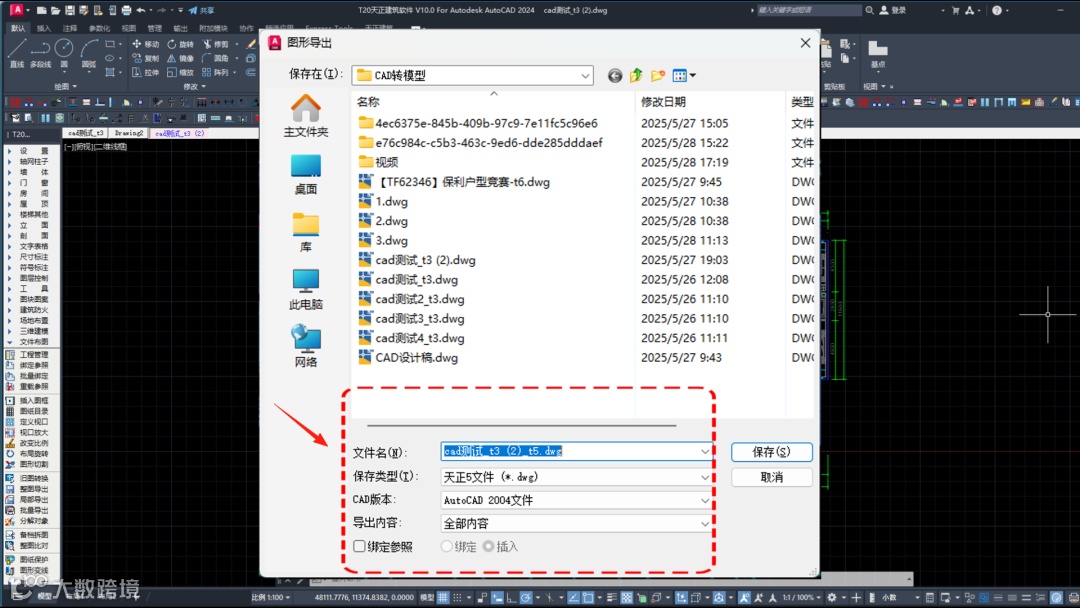

找到左侧的文件布图，选择局部导出，框选这一层平面，导出t3格式图纸或者原生CAD格式。
5. CAD生成SU模型

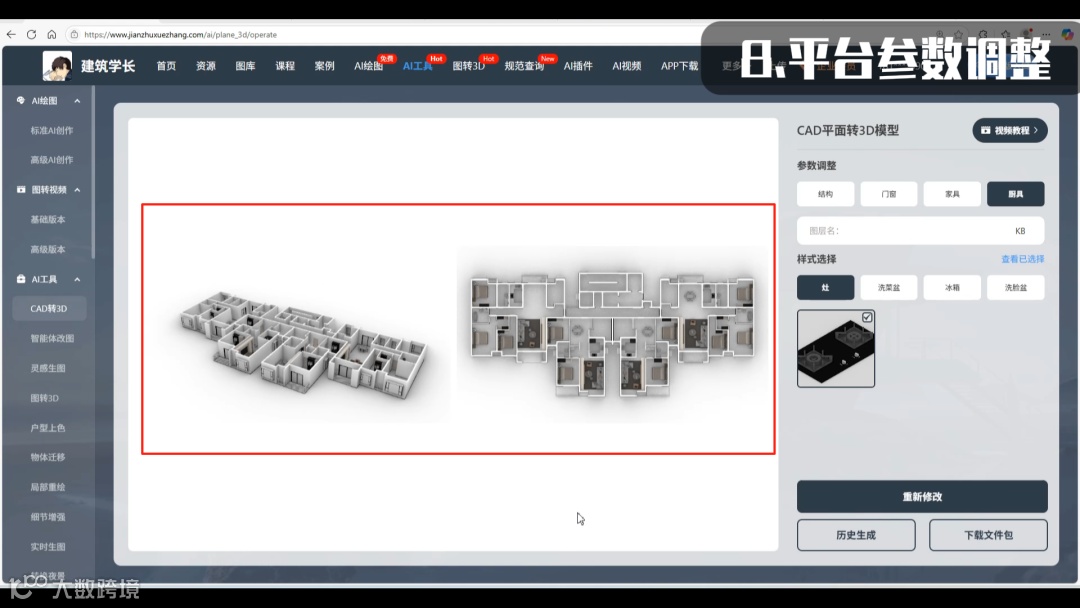

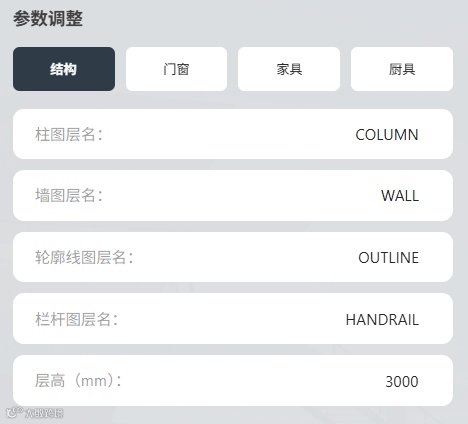

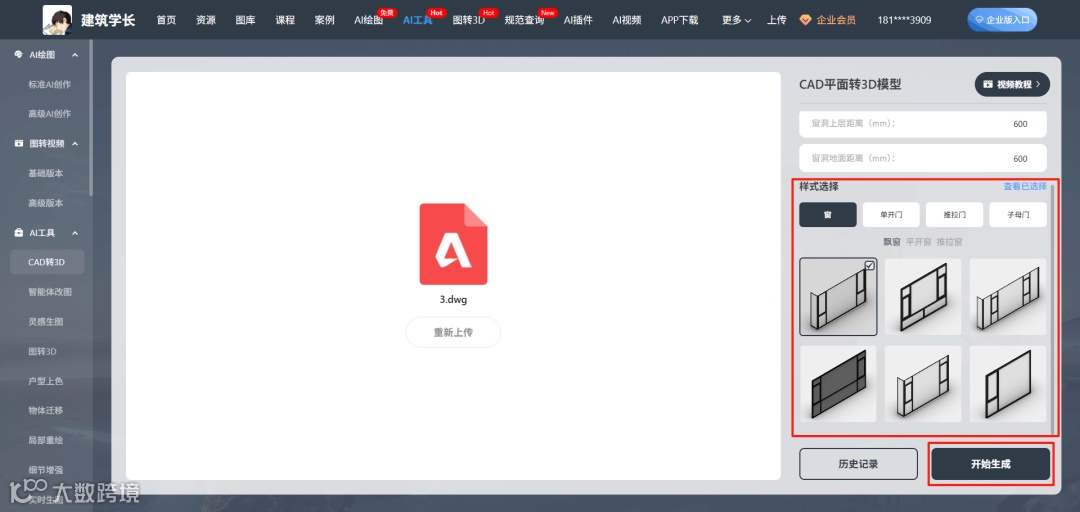

回到CAD平面转3D模型工具界面，上传CAD文件，右侧有参数调整，如果我们没有用默认图层名字，是自定义的名字就在这里进行对应修改。输入CAD中对应的图层名称。
还可以选择家具的样式，最后点击生成。

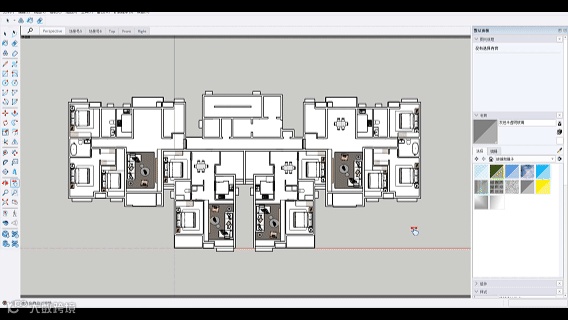

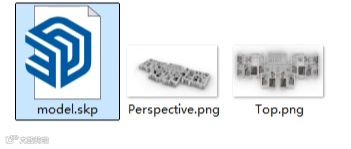

2-3分钟就能生成SU模型，会有模型预览图片提供查看，点击加载文件包，解压后会有预览图和SU模型。
6.SU模型调整
初始模型会是正反面相反，可以全选后进行右键反转平面。

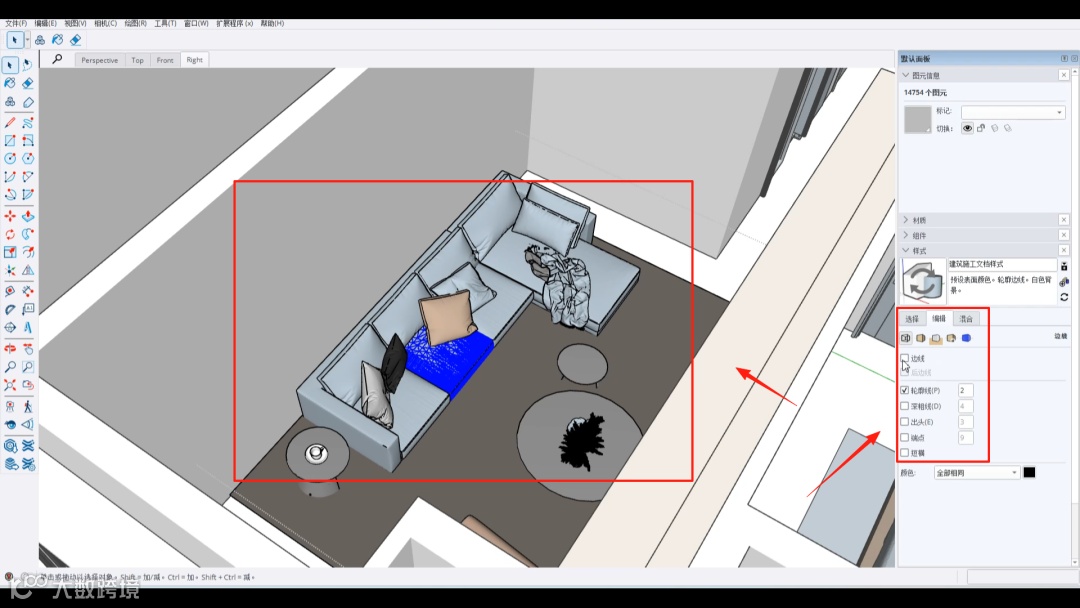

里面的家具模型分面多，导致线条较多，可以先将边线关闭，减少SU卡顿。

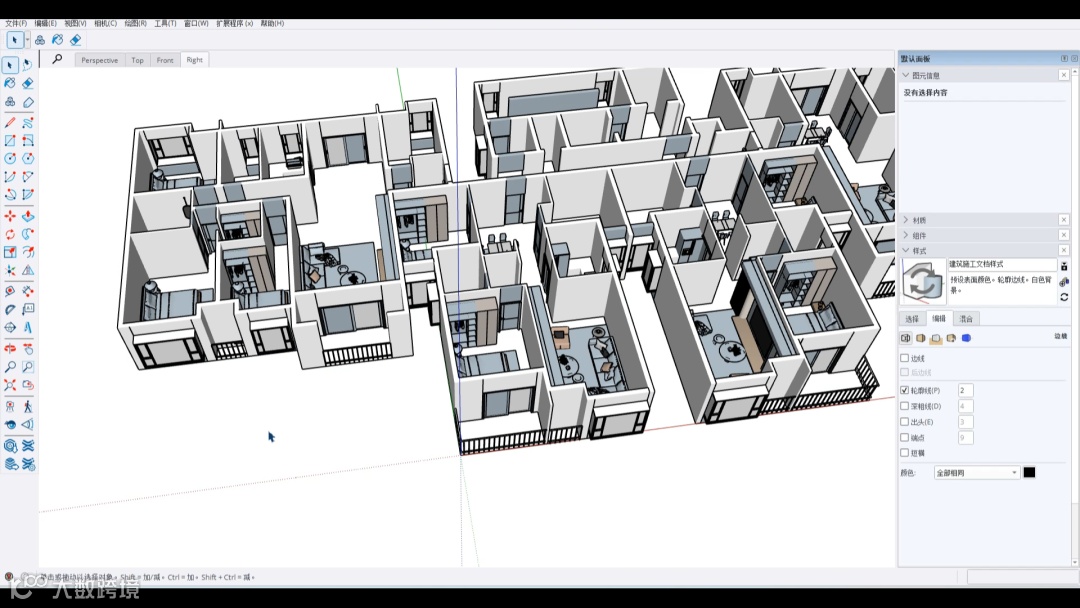

样CAD平面就成功转变成SU室内模型了，包含了墙体，家具，门窗等物体。快速实现平面转模型，高效建模设计。
以上就是CAD平面转SU模型工具详细使用教程！
