NVIDIA GPUDirect 技术详解：RDMA 与 Storage
1. 引言
在现代高性能计算 (HPC) 和人工智能 (AI) 领域，随着数据量的爆炸式增长和模型复杂度的提升，数据传输的效率成为了系统性能的关键瓶颈。传统的计算机架构中，GPU 与其他设备（如网卡、存储设备）之间的数据交互往往需要 CPU 作为中转站，这不仅增加了延迟，还占用了宝贵的 CPU 资源。
为了解决这一问题，NVIDIA 推出了 GPUDirect 系列技术。这是一组旨在加速 GPU 与其他设备（如网络接口卡 NIC、存储设备、其他 GPU）之间数据通信的技术集合。本文将重点介绍其中两个关键技术：GPUDirect RDMA 和 GPUDirect Storage (GDS)。
2. GPUDirect RDMA 技术
官方文档参考：GPUDirect RDMA Documentation
GPUDirect RDMA (Remote Direct Memory Access) 是一项允许第三方 PCIe 设备（如网络接口卡 NIC、存储适配器等）直接访问 NVIDIA GPU 显存的技术。这项技术最早在 Kepler 架构 GPU 和 CUDA 5.0 中引入，旨在消除 GPU 与第三方设备通信时 CPU 的介入和不必要的系统内存拷贝。

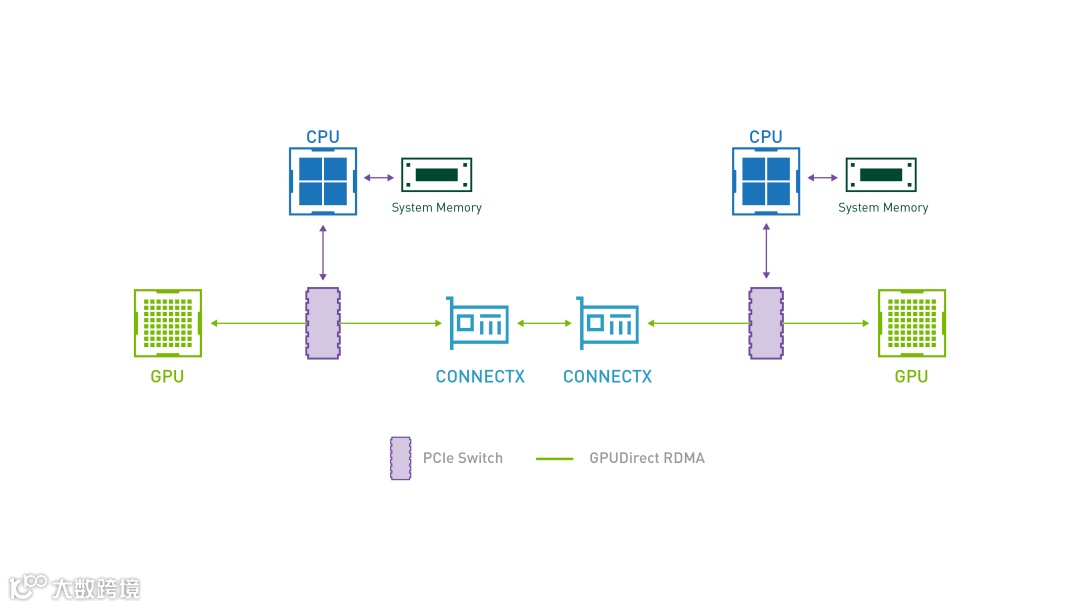

整体架构：
2.1 技术背景与痛点
在未启用 GPUDirect RDMA 的传统架构中，当 GPU 需要通过网络发送数据时，数据流必须经历“GPU 显存 -> 系统内存 (CPU 参与) -> 网卡”的路径：
-
1. 数据拷贝：数据从源 GPU 显存拷贝到源主机的系统内存 (CPU 内存)。 -
2. 网络传输：CPU 参与控制，网卡 (NIC) 从系统内存读取数据并通过网络发送。 -
3. 接收与拷贝：目标主机网卡将数据写入系统内存，再由 CPU 拷贝到目标 GPU 显存。
这带来了显著的性能瓶颈：
-
• 高延迟：数据在 PCIe 总线上往返，且需要 CPU 处理中断和上下文切换。 -
• 带宽瓶颈：数据流经系统内存，受限于 CPU 内存带宽。 -
• CPU 负载：CPU 必须参与数据的搬运（Memory Copy）和缓冲区管理，无法专注于计算任务。

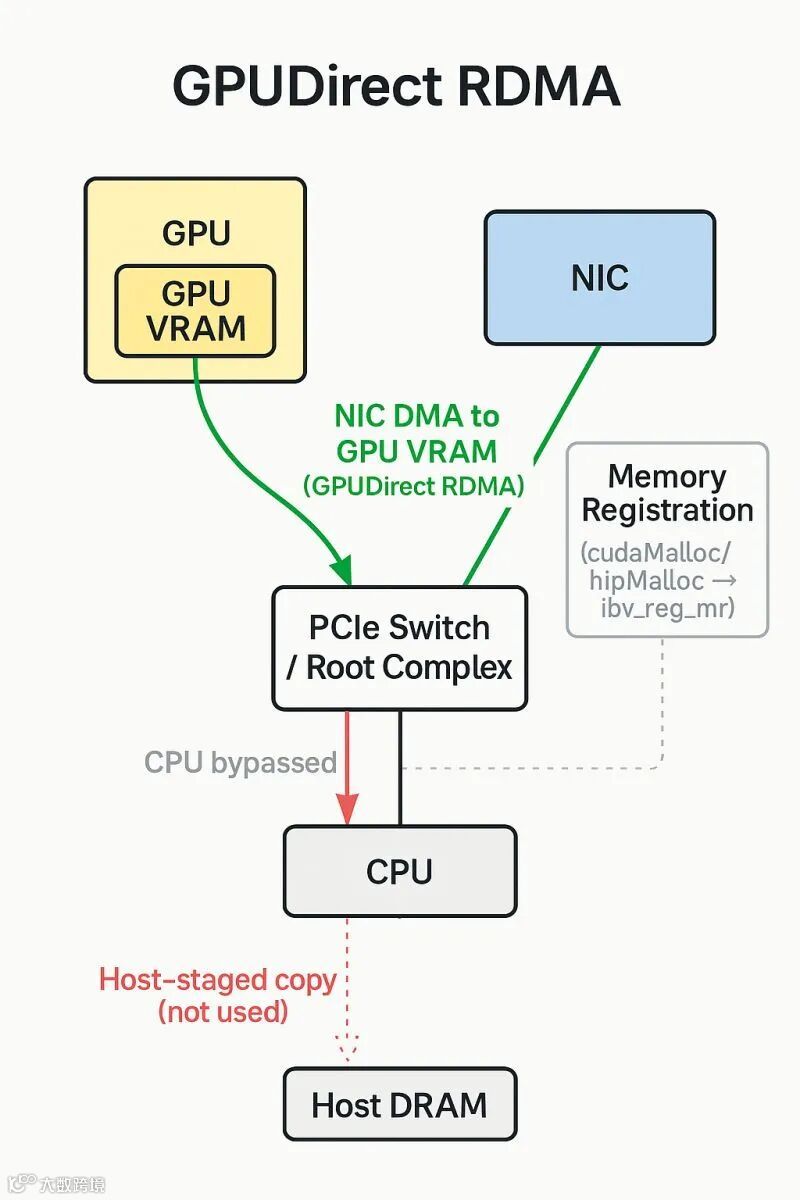

2.2 工作原理详解
GPUDirect RDMA 利用了标准 PCIe 总线的功能，使第三方设备能够通过 PCI BAR (Base Address Register) 直接对 GPU 显存进行读写操作。
2.2.1 核心机制
当两个 PCIe 设备（例如 GPU 和 NIC）共享同一个上游 Root Complex 时，它们可以通过物理地址直接通信。
-
• PCI BARs 映射：GPU 将其显存的一定区域通过 BARs 暴露在物理地址空间中。 -
• P2P Direct Access：NIC 可以像访问系统内存一样，直接向这些 GPU BAR 地址发起 PCIe Read/Write 事务。
2.2.2 驱动层交互 (Kernel & Userspace)
GPUDirect RDMA 的实现依赖于 NVIDIA Kernel Driver 和用户态 CUDA 库 (Userspace CUDA Library) 的协同工作：
-
1. 地址区分：用户态 CUDA 库提供 API 帮助通信库（如 MPI, NCCL）区分指针是指向 CPU 内存还是 GPU 显存。 -
2. Pinning GPU Memory (页面锁定)： -
• 对于 CPU 内存，Linux 内核使用 get_user_pages()进行 Pinning。 -
• 对于 GPU 显存，NVIDIA Kernel Driver 提供了专用的内核 API 来锁定 GPU 页面，并将其物理地址列表返回给 NIC 驱动。 -
• NIC 驱动使用这些物理地址编程 DMA 引擎，从而建立直接的数据传输通道。
2.3 性能优势
GPUDirect RDMA 通过在 GPU 和第三方设备之间建立直接的数据传输通道，消除了不必要的系统内存拷贝和 CPU 介入，从而实现了极致的通信性能。
-
• Zero-Copy (零拷贝)：完全消除了 GPU 显存到系统内存的缓冲拷贝。 -
• 降低延迟：数据直接在设备间传输，端到端延迟通常可降低至原来的 1/10 甚至更低。 -
• 完全卸载：CPU 仅需负责建立连接和控制流，数据路径完全旁路 CPU。
2.4 开发者视角：代码与 API
虽然上层应用通常使用 CUDA-aware MPI 或 NCCL 来隐式使用 GPUDirect RDMA，但在底层驱动开发中，涉及以下关键步骤：
// 伪代码示例：展示 NIC 驱动如何注册 GPU 显存以进行 RDMA
// 实际上，这通常由 InfiniBand Verbs (libibverbs) 库在用户态封装
// 1. 用户态分配 GPU 内存
void* d_buffer;
cudaMalloc(&d_buffer, size);
// 2. 注册内存区域 (Memory Region Registration)
// 此时，libibverbs 会检测指针类型。如果是 GPU 指针，
// 它会调用 NVIDIA 内核驱动提供的 nvidia_p2p_get_pages 等接口
// 来获取 GPU 页面的物理地址，并将其写入 NIC 的页表 (MTT/MKEY)。
struct ibv_mr *mr = ibv_reg_mr(pd, d_buffer, size,
IBV_ACCESS_LOCAL_WRITE |
IBV_ACCESS_REMOTE_WRITE |
IBV_ACCESS_REMOTE_READ);
if (!mr) {
// 注册失败，可能因硬件不支持或未加载 nvidia-peermem 模块
fprintf(stderr, "GPUDirect RDMA registration failed\n");
}
// 3. 执行 RDMA 操作 (Send/Recv/Write/Read)
// NIC 硬件 DMA 引擎直接通过 PCIe 总线访问 d_buffer 的物理地址
ibv_post_send(qp, &wr, &bad_wr);
注意：要启用此功能，系统通常需要加载 nvidia-peermem (或旧版的 nv_peer_mem) 内核模块，该模块充当 NVIDIA 驱动与 InfiniBand 核心驱动之间的桥梁。
3. GPUDirect Storage (GDS) 技术
官方文档参考：GPUDirect Storage Documentation
随着 AI、HPC 以及数据分析领域的数据集规模持续增长，数据加载所消耗的时间开始对应用整体性能产生显著影响。高速 GPU 往往受限于缓慢的 I/O，尤其是在将数据从存储系统加载到 GPU 显存以进行计算处理的过程中。
GPUDirect Storage (GDS) 旨在建立一条在本地或远程存储（如 NVMe 或 NVMe over Fabrics, NVMe-oF）与 GPU 内存之间的直接数据通路。该技术避免了通过 CPU 内存中的中转缓冲区（Bounce Buffer）进行额外的数据拷贝，使位于网卡或存储设备附近的直接内存访问（DMA）引擎能够沿着一条直达路径将数据直接传入或传出 GPU 内存，全程无需给 CPU 带来额外负担。

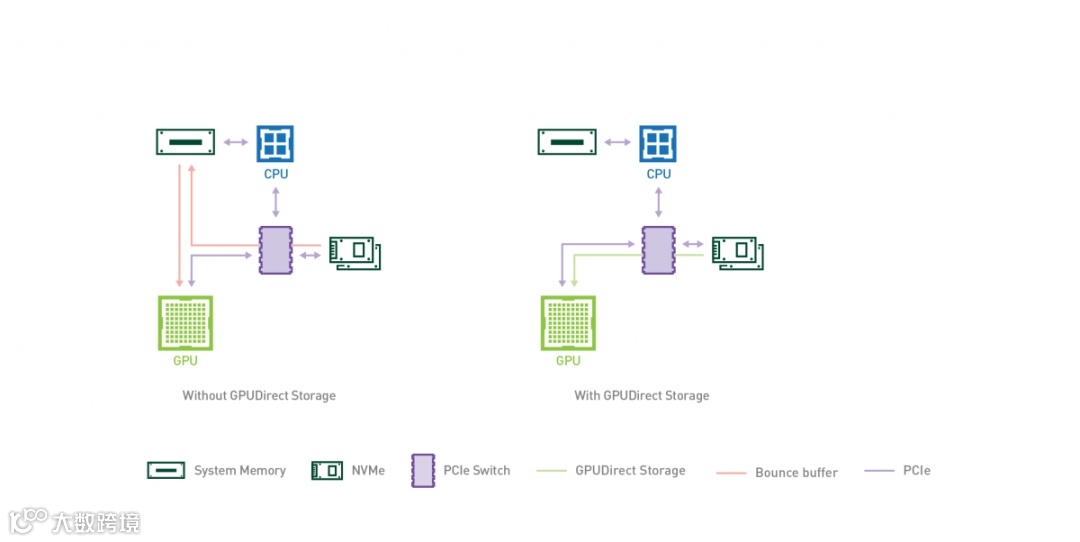

整体架构：
3.1 技术背景与痛点
在传统的存储 I/O 路径中，将数据从磁盘读取到 GPU 显存是一个多阶段、低效率的过程：
-
1. 内核态缓冲：存储设备（如 NVMe SSD）通过 DMA 将数据写入操作系统内核空间的 Page Cache。 -
2. 用户态拷贝：CPU 将数据从内核空间拷贝到用户空间的应用程序缓冲区 (CPU 内存)。 -
3. H2D 拷贝：CPU 再次将数据从用户空间缓冲区拷贝到 GPU 显存 (Host-to-Device)。
这种被称为“Bounce Buffer”效应的机制存在三大问题：
-
• CPU 瓶颈：CPU 必须参与每一次内存拷贝，随着 NVMe 速度提升，CPU 逐渐成为瓶颈。 -
• 延迟增加：多次内存拷贝和上下文切换显著增加了端到端延迟。 -
• PCIe 带宽浪费：数据在 PCIe 总线上来回传输（SSD -> CPU -> GPU），实际上占用了两倍的 PCIe 带宽。
3.2 工作原理详解
GPUDirect Storage 引入了全新的文件系统架构，允许存储设备直接对 GPU 显存进行 DMA 操作。
3.2.1 核心组件：cuFile API 与 libcufile
GDS 提供了一套名为 cuFile 的用户态 API，它类似于 POSIX 文件操作 API（如 read/write），但专为 GPU 显存设计。
-
• libcufile：这是 GDS 的核心库，负责拦截 cuFile I/O 请求，并智能选择最佳传输路径。 -
• nvidia-fs.ko：这是一个内核模块，负责处理文件系统元数据、页面锁定以及 DMA 映射。它与标准文件系统（如 ext4, xfs）协同工作，但绕过了 Page Cache。
3.2.2 DMA 路径选择
当应用程序调用 cuFileRead 时：
-
1. Pinning： nvidia-fs锁定目标 GPU 显存页面。 -
2. DMA 映射：将 GPU 物理地址提供给 NVMe 驱动程序。 -
3. Direct Transfer：NVMe 控制器启动 DMA，通过 PCIe P2P (Peer-to-Peer) 机制直接将数据写入 GPU 显存。
如果硬件或系统配置不支持 P2P（例如设备不在同一个 PCIe Root Complex 下），GDS 会自动回退到传统的系统内存缓冲模式，但仍会尝试优化路径。
3.3 核心优势
GDS 通过构建存储到 GPU 的直通高速公路，打破了传统 I/O 的带宽和延迟瓶颈，并彻底解放了 CPU 算力。
-
• 带宽倍增：直接利用 PCIe P2P 特性，吞吐量可接近存储设备或 PCIe 总线的物理极限。根据官方数据，GDS 带宽可达传统 I/O 的 2-8 倍。 -
• 延迟最小化：消除了中间的内存拷贝步骤，I/O 延迟显著降低。 -
• CPU 卸载 (CPU Offloading)：CPU 仅需处理控制流，不再参与繁重的数据搬运，从而释放 CPU 算力用于预处理或其他逻辑。
3.4 性能对比数据参考
下表从数据路径、资源消耗等维度，直观展示了 GDS 相比传统 I/O 模式的代际性能提升。
|
|
|
|
|
|---|---|---|---|
| 数据路径 |
|
|
|
| 内存拷贝次数 |
|
|
|
| CPU 参与度 |
|
|
|
| 带宽利用率 |
|
|
|
| 延迟 |
|
|
|
3.5 代码示例 (cuFile API)
使用 GDS 需要包含 <cufile.h> 头文件，并链接 libcufile.so。以下是一个简化的 GDS 读取流程：
#include <fcntl.h>
#include <unistd.h>
#include <cuda_runtime.h>
#include "cufile.h"
int main() {
const char* filename = "test_data.bin";
size_t size = 1024 * 1024 * 1024; // 1GB
void* d_buffer;
// 1. 初始化 cuFile 驱动
// 这会加载必要的 GDS 驱动并检查硬件兼容性
cuFileDriverOpen();
// 2. 分配 GPU 显存
cudaMalloc(&d_buffer, size);
// 3. 打开文件
// 必须使用 O_DIRECT 标志，这是 GDS 的前提条件，以绕过操作系统 Page Cache
int fd = open(filename, O_RDONLY | O_DIRECT);
// 4. 注册 cuFile 句柄
// 这一步将文件描述符与 GDS 上下文绑定
CUfileDescr_t cf_descr;
memset(&cf_descr, 0, sizeof(CUfileDescr_t));
cf_descr.handle.fd = fd;
cf_descr.type = CU_FILE_HANDLE_TYPE_OPAQUE_FD;
CUfileHandle_t cf_handle;
cuFileHandleRegister(&cf_handle, &cf_descr);
// 5. 直接读取数据到 GPU 显存 (GDS Read)
// 此时数据直接从 NVMe 流向 GPU，不经过 CPU 内存
// 参数：handle, devPtr, size, file_offset, devPtr_offset
cuFileRead(cf_handle, d_buffer, size, 0, 0);
// ... 进行 GPU 计算 ...
// 6. 清理资源
cuFileHandleDeregister(cf_handle);
close(fd);
cudaFree(d_buffer);
cuFileDriverClose();
return 0;
}
4. GPUDirect 生态系统支持
GPUDirect 技术（涵盖 RDMA 和 Storage）已经建立了庞大的软硬件生态系统，从底层的网卡和存储设备，到中间件通信库，再到上层的 AI 框架，均有广泛支持。
4.1 GPUDirect RDMA 生态
GPUDirect RDMA 是构建高性能分布式 GPU 集群的基石，主要支持来自于高性能网络厂商和并行计算库。
-
• 网络硬件 (NICs)： -
• NVIDIA Mellanox ConnectX 系列：ConnectX-5/6/7 等 InfiniBand 和 Ethernet 网卡对 GPUDirect RDMA 有着最完善的原生支持。 -
• AWS EFA (Elastic Fabric Adapter)：在 AWS 云环境中支持 GPUDirect RDMA，加速云上 HPC 和 AI 负载。 -
• Broadcom / Chelsio：部分高性能网卡也提供驱动级支持。 -
• 通信库 (Communication Libraries)： -
• NVIDIA NCCL：深度学习事实上的标准通信库，利用 GPUDirect RDMA 实现高效的 AllReduce, AllGather 等集合通信操作。 -
• MPI (Message Passing Interface)：主流 MPI 实现（如 OpenMPI, MVAPICH2）均支持 CUDA-aware MPI，底层自动调用 GPUDirect RDMA。 -
• NVSHMEM：提供基于 OpenSHMEM 标准的单边通信 (One-Sided Communication) 能力，利用 RDMA 实现 GPU 全局地址空间访问。 -
• UCX (Unified Communication X)：作为底层通信框架，为 MPI 和 PGAS 语言提供 GPUDirect RDMA 加速支持。
4.2 GPUDirect Storage (GDS) 生态
GDS 聚焦于存储 I/O 加速，得到了存储业界和文件系统厂商的广泛集成。
4.2.1 支持的文件系统 (File Systems)
-
• 本地文件系统： -
• ext4：Linux 标准文件系统，GDS 驱动 ( nvidia-fs) 对其有原生支持（需在 ordered mode 下）。 -
• xfs：高性能日志文件系统，同样被 nvidia-fs原生支持。 -
• 并行/分布式文件系统： -
• DDN EXAScaler (Lustre)：基于 Lustre 的高性能文件系统，广泛用于超算中心。 -
• IBM Spectrum Scale (GPFS)：企业级并行文件系统，支持 GDS 以加速 AI 工作负载。 -
• WekaFS：专为 AI 和 HPC 设计的高性能文件系统，提供极低的延迟。 -
• VAST Data NFS：通过 NFS over RDMA 支持 GDS。 -
• BeeGFS：轻量级并行文件系统，支持通过 RDMA 直接写入 GPU。 -
• Amazon FSx for Lustre：AWS 上的托管 Lustre 服务，支持在 EC2 实例上使用 GDS。
4.2.2 存储解决方案合作伙伴
多家存储硬件厂商已在其产品中集成了对 GDS 的支持：
-
• NetApp ONTAP：提供基于 AI 优化的全闪存存储阵列。 -
• Dell EMC Isilon / PowerScale：横向扩展 NAS 存储。 -
• Pure Storage FlashBlade：专为非结构化数据设计的高性能全闪存。 -
• Hitachi Vantara / Micron / Excelero 等。
4.3 上层 AI 框架集成
为了让开发者无感使用底层加速技术，主流 AI 框架和数据加载库都进行了深度集成：
-
• NVIDIA DALI (Data Loading Library)：深度学习数据加载库，原生支持 GDS，可显著加速图像/视频数据的预处理流水线，解决 GPU 饥饿问题。 -
• PyTorch：通过插件或与 DALI 集成支持 GDS；其分布式训练模块（DistributedDataParallel）底层依赖 NCCL 使用 GPUDirect RDMA。 -
• RAPIDS cuDF：GPU 数据帧库，支持使用 GDS 加速大规模 Parquet/CSV/ORC 数据的读取（实验性）。 -
• TensorFlow：通过集成 NCCL 和相关 I/O 插件获得加速能力。
注意：具体的支持版本和配置要求（如内核版本、OFED 版本）请务必参考各厂商的官方文档以及 NVIDIA GDS Support Matrix。
5. 总结
GPUDirect 系列技术（RDMA 与 Storage）是 NVIDIA 针对现代高性能计算和 AI 负载中“数据搬运瓶颈”提出的核心解决方案。它们共同的目标是消除 CPU 在数据路径中的介入，实现设备间的直接内存访问 (DMA)。
-
1. 核心价值： -
• GPUDirect RDMA：打破了计算节点间的通信壁垒。它允许 GPU 直接通过网卡与其他节点的 GPU 交换数据，消除了 PCIe 总线上的冗余拷贝。这对于**分布式训练（Model/Data Parallelism）**至关重要，能够显著提升多机多卡环境下的扩展效率。 -
• GPUDirect Storage (GDS)：打破了计算与存储间的 I/O 壁垒。它允许 GPU 直接从 NVMe 存储设备读取数据，绕过 CPU 内存和 Page Cache。这对于大数据集训练、推理和实时数据分析至关重要，解决了 GPU 因等待数据而空转的问题（GPU Starvation）。 -
2. 协同效应：
在构建如 NVIDIA DGX SuperPOD 这样的大规模 AI 集群时，这两项技术通常是互补且共存的。GDS 负责将海量数据高速“喂”入 GPU，而 GPUDirect RDMA 负责在 GPU 集群内部高速同步梯度和模型参数。 -
3. 架构演进：
GPUDirect 技术的普及标志着计算架构从“以 CPU 为中心”向“以数据为中心”的转变。在这种新架构下，CPU 退居为控制平面的指挥者，而繁重的数据流动则在 GPU、网卡和存储设备之间通过 PCIe/NVLink 高速通道直接完成，从而释放了系统的全部潜能。
