氧化海藻酸钠水凝胶的结构、性能与生物医学应用

海藻酸钠作为一种天然多糖聚合物，在生物医学领域具有重要地位。它是从褐藻中提取的线性多糖，由β-D-甘露糖醛酸（M单元）和α-L-古洛糖醛酸（G单元）通过1,4-糖苷键连接而成。天然海藻酸钠具有良好的生物相容性、低毒性、相对较低的成本，以及通过添加二价阳离子（如Ca²⁺）实现温和凝胶化的特点。

氧化海藻酸钠（Oxidized Alginate, OA）是通过化学氧化改性天然海藻酸钠得到的衍生物。其制备过程主要采用高碘酸钠（NaIO₄）作为氧化剂，选择性地氧化海藻酸钠分子链上C-2和C-3位的邻位羟基，形成双醛基结构，同时导致C-C键断裂和分子量降低。这种氧化改性显著改变了海藻酸钠的分子结构和理化性质，赋予其独特的凝胶化能力和生物功能。

氧化海藻酸钠的分子结构特征表现为醛基的引入和分子量的降低。研究表明，氧化过程中只有古洛糖醛酸（G）单元被攻击，导致半缩醛的形成，这一发现通过固态 ¹³C NMR首次在文献中得到证实。氧化程度可通过调节高碘酸钠浓度和反应时间来控制，通常氧化程度在12.5%到72%之间变化。

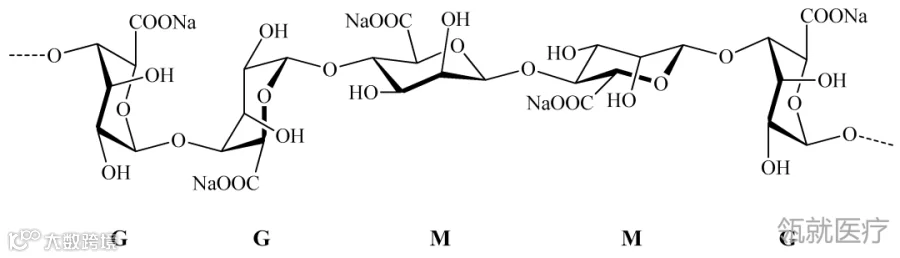

图1. 海藻酸钠的结构式

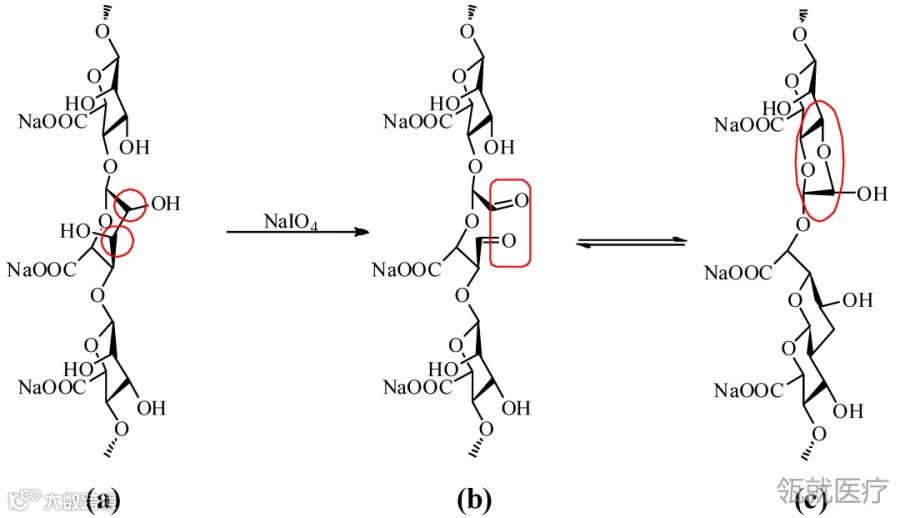

图2. (a)海藻酸钠的高碘酸钠氧化反应、(b)氧化海藻酸钠的生成及(c)半缩醛生成的示意图

氧化海藻酸钠水凝胶的分类

单组分氧化海藻酸钠水凝胶存在一些局限性。首先，其机械强度相对较低，难以满足某些需要高机械性能的应用；其次，凝胶化过程难以精确控制，可能导致批次间性能差异；最后，缺乏细胞粘附位点，需要通过表面修饰或与其他材料复合来改善细胞相容性。

为了克服单组分氧化海藻酸钠水凝胶的局限性，研究者们开发了多种氧化海藻酸钠复合水凝胶体系。这些体系通过将氧化海藻酸钠与其他生物材料（如明胶、壳聚糖、聚乙二醇等）结合，形成具有优异综合性能的水凝胶网络。

氧化海藻酸钠-明胶复合水凝胶是研究最为广泛的复合体系之一。这种体系通过Schiff碱反应实现交联，即氧化海藻酸钠的醛基与明胶的氨基反应形成亚胺键（C=N）。FTIR分析显示，特征性的醛基峰消失，同时在1620cm⁻¹处出现新的C=N双键峰，证实了Schiff碱键的形成。这种复合水凝胶具有优异的机械性能、生物相容性和细胞粘附性。

氧化海藻酸钠-壳聚糖复合水凝胶通过类似的Schiff碱反应形成交联网络。研究表明，N-2-羟丙基三甲基氯化铵壳聚糖（HACC）与氧化海藻酸钠形成的自交联水凝胶，通过Schiff碱自交联和氢键作用形成稳定可逆的交联网络。该水凝胶的最短形成时间为74秒，具有均匀结构和增强的机械性能。

氧化海藻酸钠-聚乙二醇复合水凝胶结合了氧化海藻酸钠的生物降解性和聚乙二醇的生物惰性。这种复合体系可通过多种方式实现交联，包括醛基与氨基的反应、光交联等。研究发现，氧化海藻酸钠与8臂聚乙二醇胺形成的水凝胶具有可调的溶胀行为、降解特性和储存模量，其粘附强度可通过调节海藻酸钠氧化水平来控制，优于市售纤维蛋白胶。

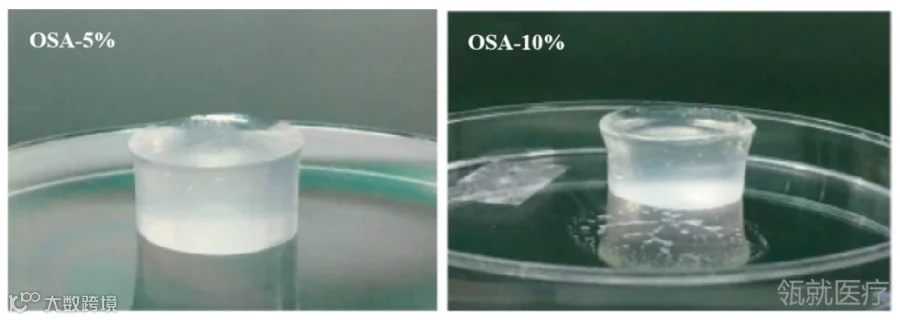

氧化海藻酸钠与其他天然聚合物的复合也展现出良好的应用前景。例如，氧化海藻酸钠与纤维素纳米纤维的复合可显著提高水凝胶的机械强度；与丝蛋白的复合可改善水凝胶的生物相容性和细胞粘附性；与透明质酸的复合可增强水凝胶的保湿性能和生物活性。

氧化海藻酸钠水凝胶的性能表征涉及多个方面，包括化学结构分析、物理性能测试、机械性能评估和生物学评价等。这些表征方法为材料的设计优化和应用开发提供了重要的科学依据。

化学结构分析主要采用光谱学技术。FTIR光谱可用于确认交联反应的发生，如Schiff碱键的形成可通过1620cm⁻¹处的C=N双键峰来确认。¹H NMR和¹³C NMR可用于分析氧化程度和分子结构变化，特别是固态¹³C NMR首次证实了氧化过程中只有古洛糖醛酸单元被攻击。紫外-可见光谱可用于定量分析醛基含量。

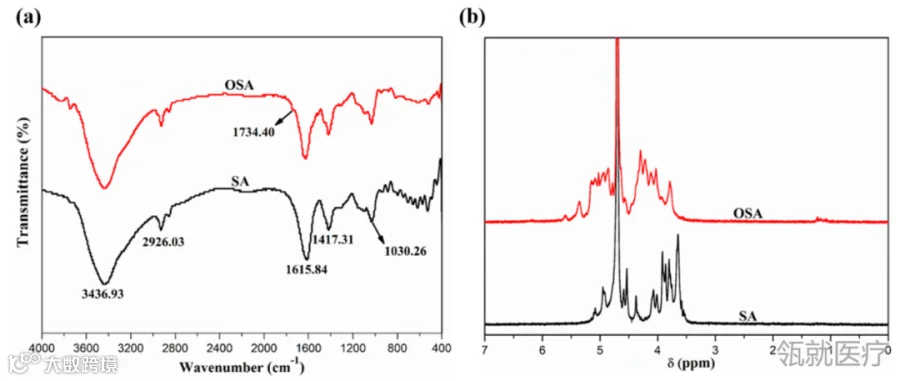

图4. 海藻酸钠（SA）与氧化海藻酸钠（OSA）的(a)傅里叶变换红外光谱图及(b)氢核磁共振谱图

物理性能测试包括凝胶化时间、溶胀行为和降解性能等。凝胶化时间可通过流变学方法测定，即在恒定应变和频率下监测储存模量随时间的变化，当储存模量超过损耗模量时定义为凝胶点。溶胀行为通过测定水凝胶在不同时间点的重量变化来评估。降解性能可通过测定水凝胶在生理条件下的重量损失、分子量变化和机械性能衰减来评价。

机械性能评估采用多种方法，包括压缩测试、拉伸测试和流变学分析。压缩测试可测定水凝胶的压缩模量、屈服强度和断裂应变；拉伸测试可评估水凝胶的拉伸强度、弹性模量和断裂伸长率；流变学分析可测定水凝胶的储存模量（G'）、损耗模量（G''）和复数粘度，从而评估其粘弹性行为。研究表明，氧化海藻酸钠-明胶水凝胶的储存模量可达数百帕斯卡到数千帕斯卡，具体数值取决于组成比例和氧化程度。

生物学评价包括细胞相容性、生物降解性和组织反应等方面。细胞相容性可通过MTT法、Live/Dead染色等方法评估细胞在水凝胶上的存活率和增殖能力。生物降解性可通过体内植入实验评估水凝胶的降解速率和降解产物的生物安全性。组织反应可通过组织学分析评估植入部位的炎症反应、血管化程度和组织再生情况。

氧化海藻酸钠水凝胶在组织工程领域展现出广泛的应用前景，主要包括骨组织工程、软骨组织工程、心血管组织工程和神经组织工程等方面。其优异的生物相容性、可调控的降解性和良好的加工性使其成为理想的组织工程支架材料。

在骨组织工程应用中，氧化海藻酸钠水凝胶通过多种机制促进骨再生。研究表明，氧化海藻酸钠-明胶水凝胶与间充质干细胞结合可改善血管化能力和新生组织生成，藻酸二醛-明胶微胶囊通过动静脉环策略表现出高效的血管化能力，同时具有增强的生物相容性和生物降解性。此外，氧化海藻酸钠水凝胶还可与生物活性玻璃、羟基磷灰石等无机材料复合，进一步增强其骨诱导性。例如，含有0.1%生物活性玻璃纳米颗粒的氧化海藻酸钠-明胶水凝胶显示出更好的细胞粘附和增殖能力。

在软骨组织工程应用中，氧化海藻酸钠水凝胶的可调控降解性特别有价值。Barcel等人开发了可调节降解速率的氧化海藻酸盐水凝胶生物墨水，用于3D打印功能性软骨组织。研究发现，原始海藻酸钠与部分氧化海藻酸钠按不同比例（100:0、75:25、50:50、25:75、0:100）混合，可实现对生物墨水降解速率的精确控制。尽管质量损失较高，但除0:100组外，所有生物墨水混合物在4周体外培养期间都保持了初始打印的几何形状，并且都支持间充质干细胞的强劲软骨分化，形成富含II型胶原且无钙化沉积的透明样组织。

在心血管组织工程应用中，氧化海藻酸钠水凝胶被用于构建血管替代物和心脏修复材料。管状氧化海藻酸钠水凝胶与I型胶原结合，通过离子凝胶化过程制备出具有高机械稳定性和低溶胀比的血管工程材料。藻酸盐溶液暴露于载Ca²⁺的明胶中以控制水凝胶壁厚；氯化钡的第二交联阶段可防止其降解约14天，并使机械性能提高两倍。富含胶原的藻酸盐水凝胶能够成功支持EA.hy926和MRC-5细胞的生长和特征表型，显示出制造具有可控特征的独立血管替代物的前景。

氧化海藻酸钠水凝胶在药物递送领域具有独特优势，主要体现在其生物降解性、pH响应性、可调控的释放速率和良好的药物相容性等方面。这些特性使其成为理想的药物载体材料，可用于小分子药物、蛋白质药物和基因药物的递送。

在口服药物递送应用中，氧化海藻酸钠水凝胶的pH响应性特别有价值。研究表明，通过化学修饰使海藻酸钠在中性-碱性pH条件下具有敏感性，可实现药物的定点释放。氧化海藻酸钠通过还原胺化进行化学修饰，所得水凝胶载体可在胃肠道生理条件下靶向递送封装的有效载荷。在酸性pH条件下完全稳定，而在中性-碱性pH条件下几分钟到几小时内崩解，崩解速率取决于氧化程度。

在胰岛素递送应用中，氧化海藻酸钠展现出优异的性能。部分氧化海藻酸钠被开发为葡萄糖响应性纳米颗粒或胰岛细胞的生物可降解载体。对于可注射的葡萄糖响应性胰岛素递送，0.5mm 2.5%氧化海藻酸微凝胶促进重复给药并持续提供10天的血糖控制；对于胰岛细胞移植，由未氧化和2.5%氧化海藻酸钠混合组成的1.5mm胶囊在超过2个月的时间内保持细胞活力和血糖控制，同时减少植入的不可降解材料体积。

在抗癌药物递送应用中，氧化海藻酸钠水凝胶可实现药物的靶向递送和控制释放。研究开发了基于氧化海藻酸钠和羧甲基壳聚糖的双药递送系统，可用于甲氨蝶呤（MTX）和柚皮素（Nar）的双响应递送，用于骨肉瘤的高效治疗。柚皮素首先通过π-π堆积和氢键负载到氧化石墨烯上，然后负载柚皮素的氧化石墨烯与甲氨蝶呤共同封装在通过Schiff碱反应生成的氧化海藻酸钠和羧甲基壳聚糖水凝胶中。在pH5.0和近红外照射下，MTX和Nar的累积释放率分别达到91.09%和85.69%。

在蛋白质和生长因子递送应用中，氧化海藻酸钠水凝胶的温和制备条件有利于保持生物大分子的活性。由于蛋白质可以在相对温和的条件下掺入藻酸盐基制剂中，最大限度地减少其变性，并且凝胶可以保护它们直到释放为止。研究表明，血管内皮生长因子（VEGF）或碱性成纤维细胞生长因子（bFGF）等肝素结合生长因子与藻酸盐水凝胶表现出相似的可逆结合，实现持续和局部释放。

氧化海藻酸钠水凝胶在伤口愈合领域展现出卓越的性能，主要归因于其优异的止血性能、促进愈合能力、生物相容性和抗菌特性。这些特性使其成为理想的伤口敷料材料，可用于急性伤口、慢性伤口和感染性伤口的治疗。

在止血应用方面，氧化海藻酸钠水凝胶表现出快速有效的止血能力。研究表明，羧甲基壳聚糖/氧化葡聚糖/海藻酸钠（CSO）多功能水凝胶可通过Schiff碱反应和酰胺反应快速凝胶化，牢固粘附在伤口皮肤，实现快速止血。体外全血凝固试验表明，红细胞可粘附到水凝胶表面，在大鼠肝损伤和断尾模型中显示出良好的止血效果。另一项研究显示，氧化海藻酸、多巴胺和抗菌肽ε-聚赖氨酸制备的纳米复合材料（ODP）进一步与丙烯酰胺交联制成的纳米复合水凝胶（ODPA）可在30秒内粘附到出血器官表面并止血，还可拉伸至其原始长度的12倍并承受40%的压缩应变。

在促进愈合应用方面，氧化海藻酸钠水凝胶通过多种机制加速伤口愈合过程。原位形成的水凝胶伤口敷料由明胶、氧化海藻酸钠和硼砂组成，具有明胶的止血作用、海藻酸钠的伤口愈合促进特性和硼砂的抗菌性能。该水凝胶的吸液能力为其重量的90%，可防止伤口床渗出液积聚；水蒸气透过率为2686±124g/m²/天，表明水凝胶可在中度到重度渗出伤口的伤口床上维持湿润环境，这将增强愈合过程中的上皮细胞迁移。在大鼠模型的实验全层伤口中评估水凝胶的伤口愈合效果，证明在2周内，覆盖凝胶的伤口完全充满新上皮，没有任何显著的不良反应。

在感染性伤口治疗方面，氧化海藻酸钠水凝胶可结合抗菌成分实现抗感染治疗。贻贝启发的基于海藻酸钠和抗菌肽的纳米复合水凝胶用于感染伤口修复，ODPA水凝胶对革兰氏阳性和革兰氏阴性细菌显示有效抑制。与商业海藻酸海绵相比，ODPA水凝胶可通过减少炎症、促进血管生成和胶原沉积来加速感染性全层伤口的愈合。

在慢性伤口治疗方面，氧化海藻酸钠水凝胶的生物降解性和生物相容性特别有价值。富含血小板血浆（PRP）的可注射、生物活性和可降解水凝胶由2.5%氧化程度的海藻酸钠和钙激活的富含血小板血浆组成，海藻酸钠为水凝胶提供机械支撑，而激活的PRP提供促进伤口愈合的生长因子和创造细胞迁移和增殖适当微环境的纤维蛋白。在糖尿病小鼠的体内全层伤口愈合研究中，PRP-HG-2.5%与不含PRP的对应物之间没有发现差异，可能是由于PRP的异种来源。
