这是建谈的第44篇文章
桩的定义及钢筋输入
1、桩在GTJ2018软件中怎样处理？如何输入桩的钢筋？

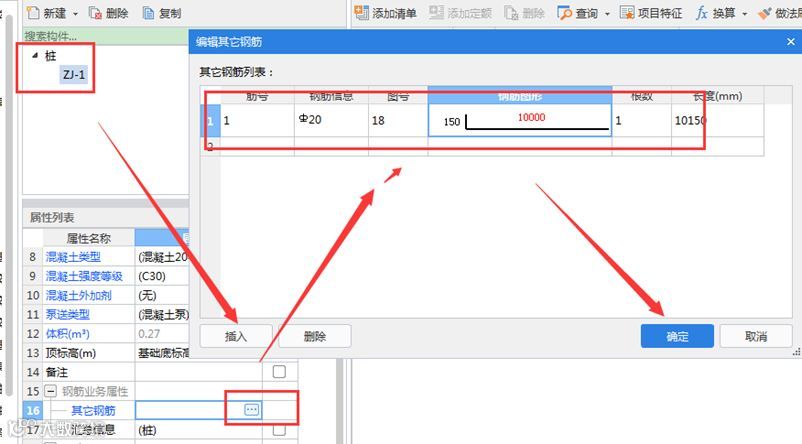

方法一：在建模界面，找到基础—桩新建构件，它的钢筋需要在其他钢筋中输入

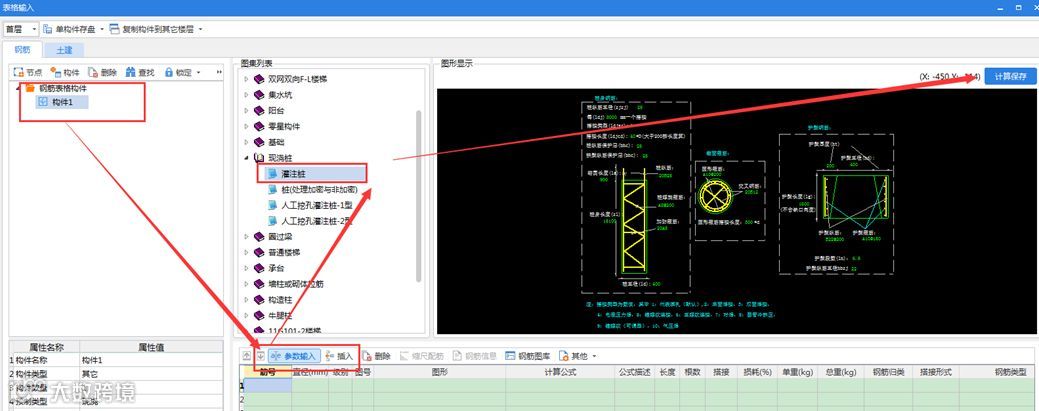

方法二：当桩是灌注桩和人工挖孔桩时，可在工程量—表格输入—新建构件--参数输入—选择需要的现浇桩的图集，修改参数计算退出

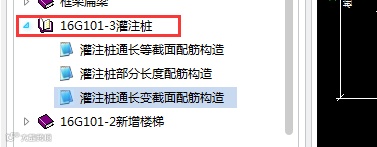

其中GTJ2018软件中16G也增加了三种新类型的灌注桩可根据需要来选择。
桩的含义

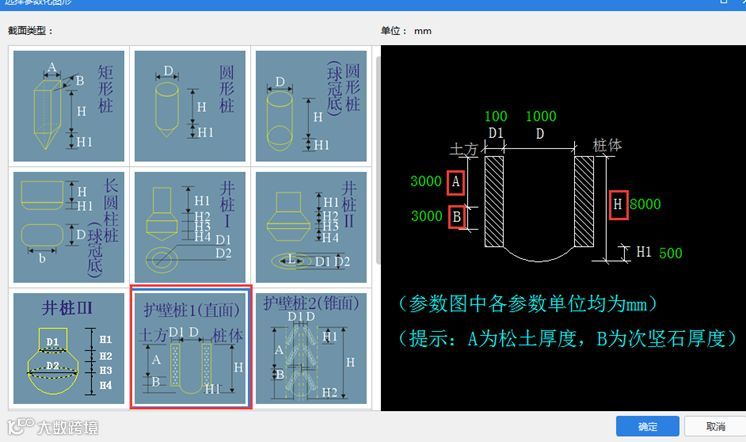

1、护壁桩1（直面）里的A，B，H分别是什么，有什么关系？
A为松土厚度，B为松次坚石厚度，H是桩深度，H 必须大于A+B的厚度，A和B在土建里面会影响回填土的深度，对于钢筋无影响。

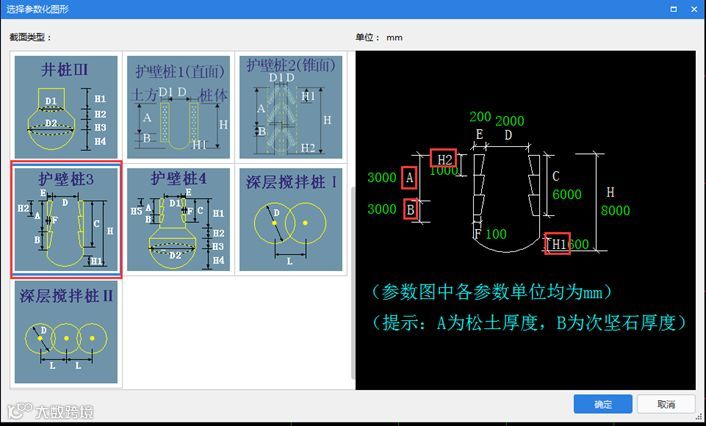

2、护壁桩3个参数代表的是什么意思？
A 松土厚度
B 松次坚石厚度
C 护壁总高度，和AB没有关系 C会影响护臂的体积
H1 扩大头高度
H2 护壁高度(每一节) H总桩的深度

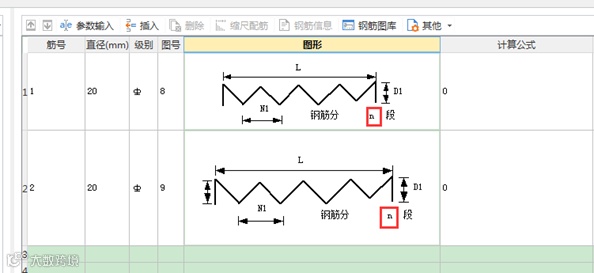

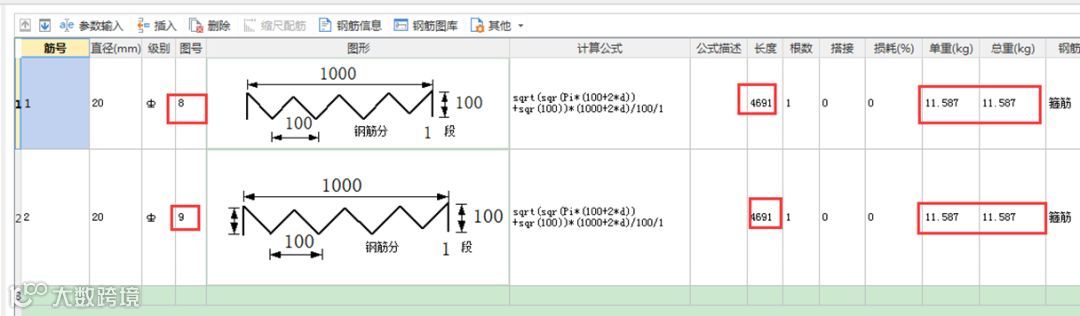

3、8号和9号图号中螺旋箍筋的参数里面的n代表什么意思， 8号和9号图号的区别是什么，计算出来钢筋量都是一样的，为何还要设置成一样的？
n代表钢筋的分段数量。指的是螺旋钢筋全长是用一根钢筋弯出来的，还是n段钢筋接出来的。8号的是圆桩，9号是方桩，计算没有区别
4、桩(处理加密与非加密)里面有螺旋箍筋和加筋箍筋，分别指的是什么？
螺旋箍筋指的是沿着桩高度一圈圈缠绕上去的；
加筋箍针对的是圆形桩的箍筋，是一圈一圈分开缠绕的，如图纸上给出了信息，那就直接输入信息，如果没有的话，钢筋信息直接删除。
桩钢筋的输入及对量问题

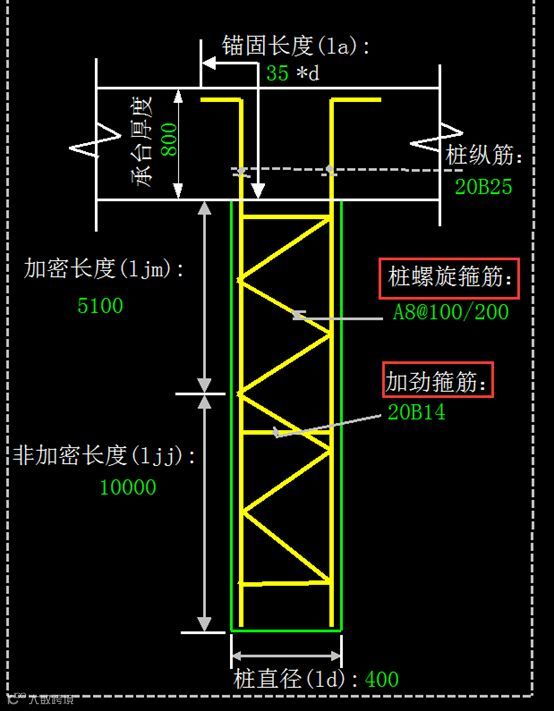

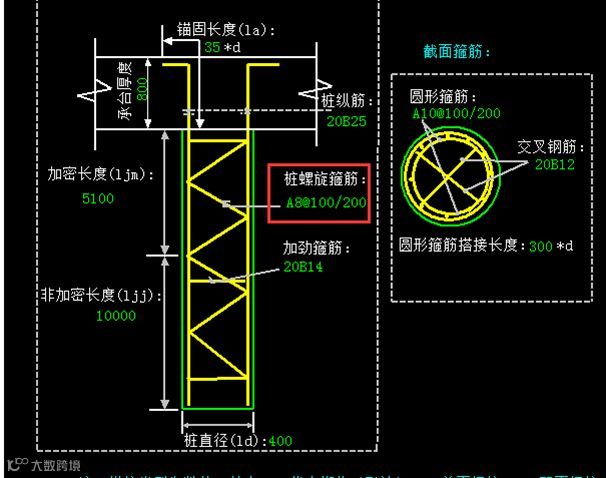

1、桩是螺旋箍筋，箍筋信息A8@100/200，如何在软件中处理？
表格输入--参数输入--选择图集中在桩的螺旋箍筋中直接输入加密区与非加密区的箍筋即可。

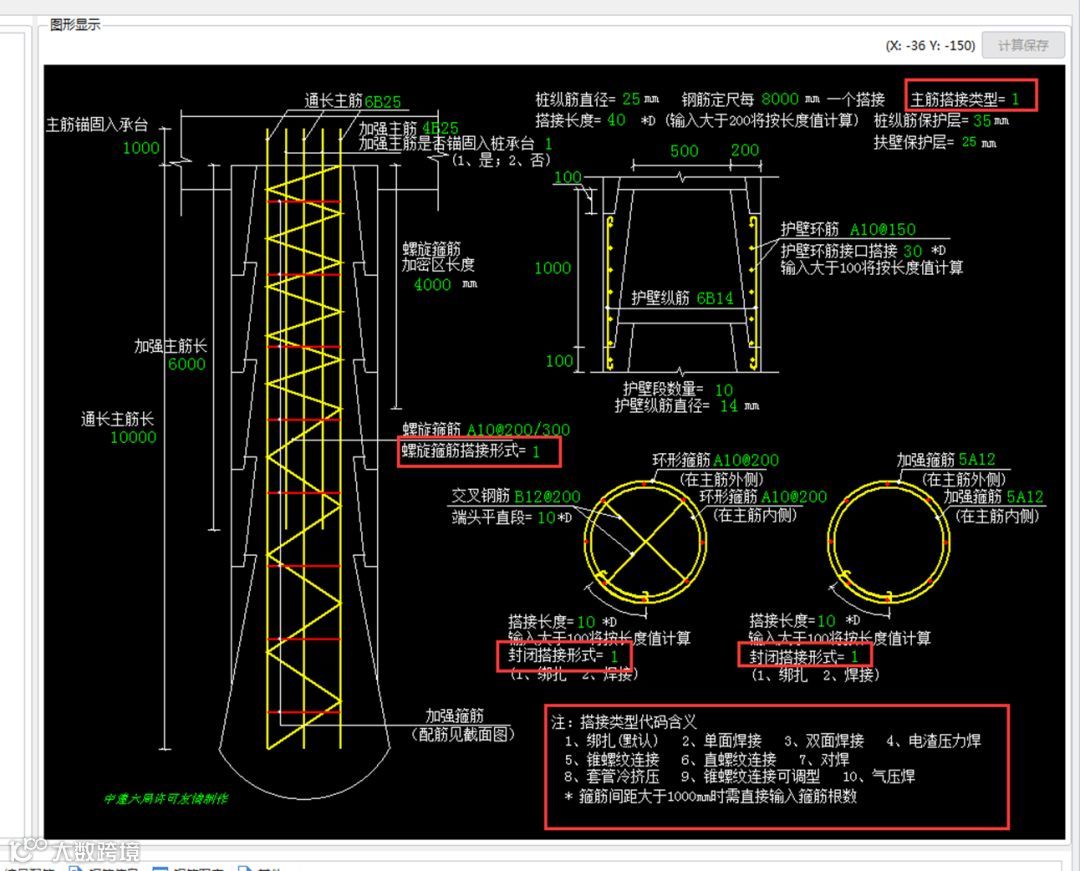

2、如何修改灌注桩的螺旋箍筋的搭接形式？
点击参数输入，在参数输入里面修改搭接形式，搭接形式输入1就是绑扎，输入2就是单面焊接，一般是需要根据自己的图纸修改，改完计算保存。如图：

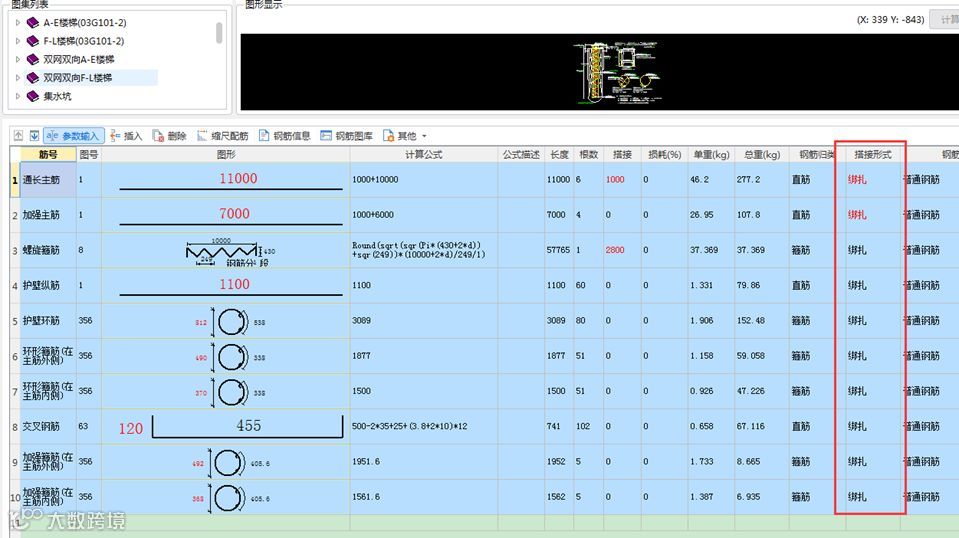

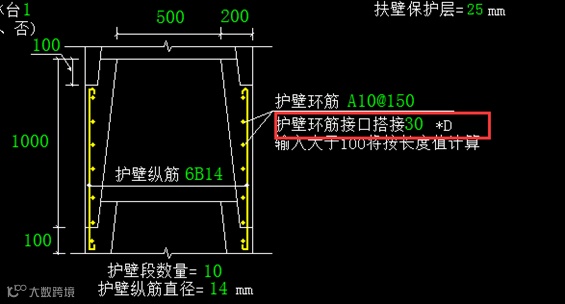

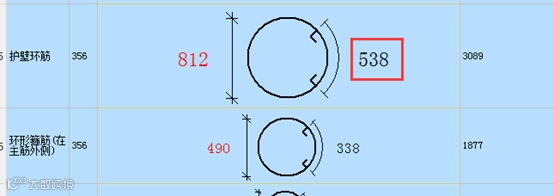

3、人工挖孔灌注桩护壁环筋的搭接设置的是按照30d计算的，为何计算保存得到的结果是538？
护壁钢筋直径10，538是计算的时候用30d+2*11.9d得来的，因为有两个135度的弯钩，所以是乘以11.9d。

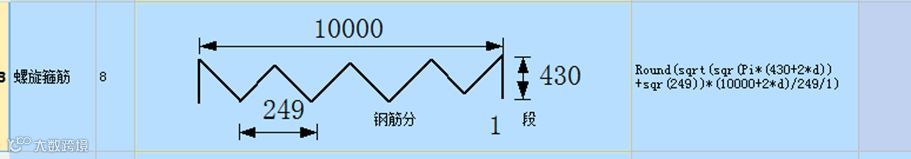

4、桩的螺旋箍筋计算公式中加了一个2*d为什么？
表格输入中钢筋计算都是按照03G规则计算箍筋保护层的（计算到箍筋内皮），所以要加上钢筋直径算至外皮。
5、桩的图纸能否识别？
CAD识别中，桩的识别只能识别出桩的平面位置，识别之后也没有钢筋信息，所以不建议识别，可以在表格输入中选择参数图处理。
桩的体积及模板计算

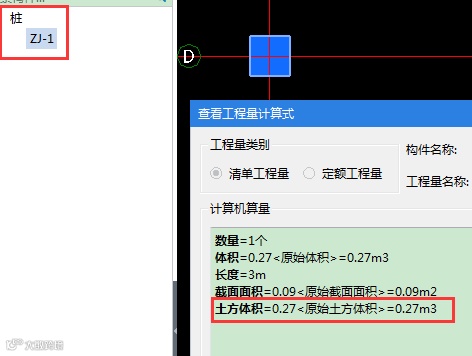

1、桩的土方如何绘制？
不需要绘制，直接在工程量中点击查看计算式，就可以看到桩的土方体积。
2、桩体积中是否包含护壁体积？
桩体积是不包含护壁体积的。护壁体积是包含在土方体积中的。
公式：坚石体积+松土体积+松石体积=土方体积=桩体积+护壁体积。
3、为何桩不出模板面积？
软件中桩是不出模板面积工程量的，如要计算桩的模板面积，手动计算后表格输入。
