设备名称：直流电动机
电机转速：400rpm(变频)
监测点位：电机驱动端/非驱动端水平各一个
触发AI报警原因及图谱分析
2022年9月1日，该电机驱动端测点采集数据显示电机振动持续波动，加速度总值较高，触发阈值报警。
专家诊断团队对数据进行分析，发现在振动大时，两倍电源频率为主要振动成分，判断该电机存在电气问题。同时可以看出加速度频谱中高频部分呈现杂草堆现象，代表电机存在润滑不良的情况。

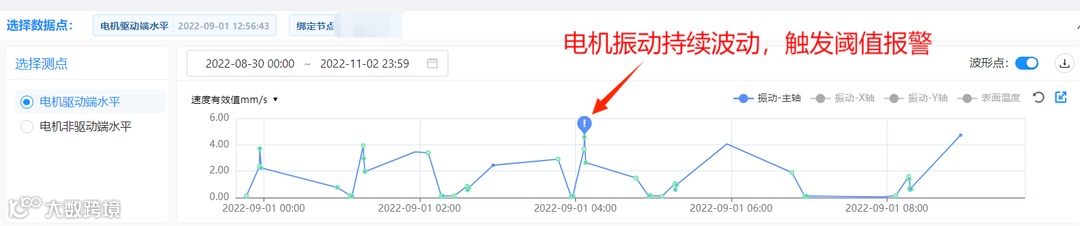

图1 趋势图

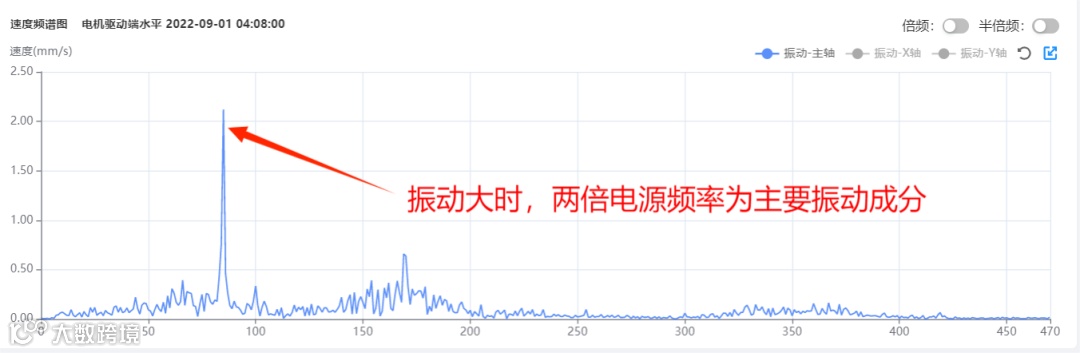

图2 速度频谱

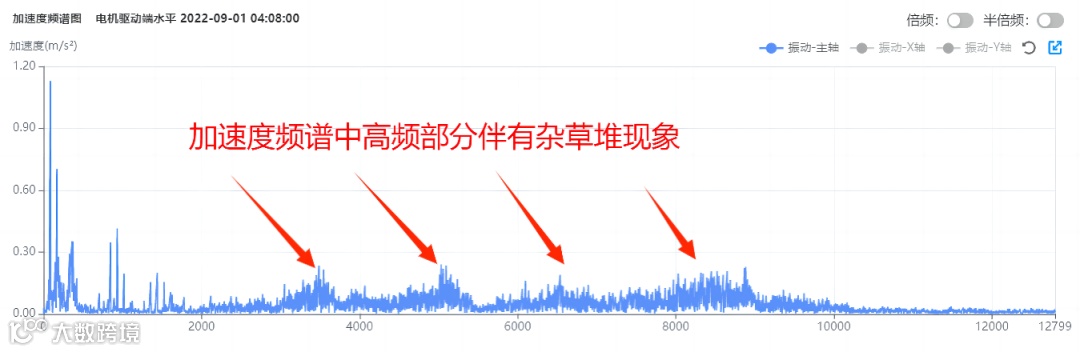

图3 加速度频谱

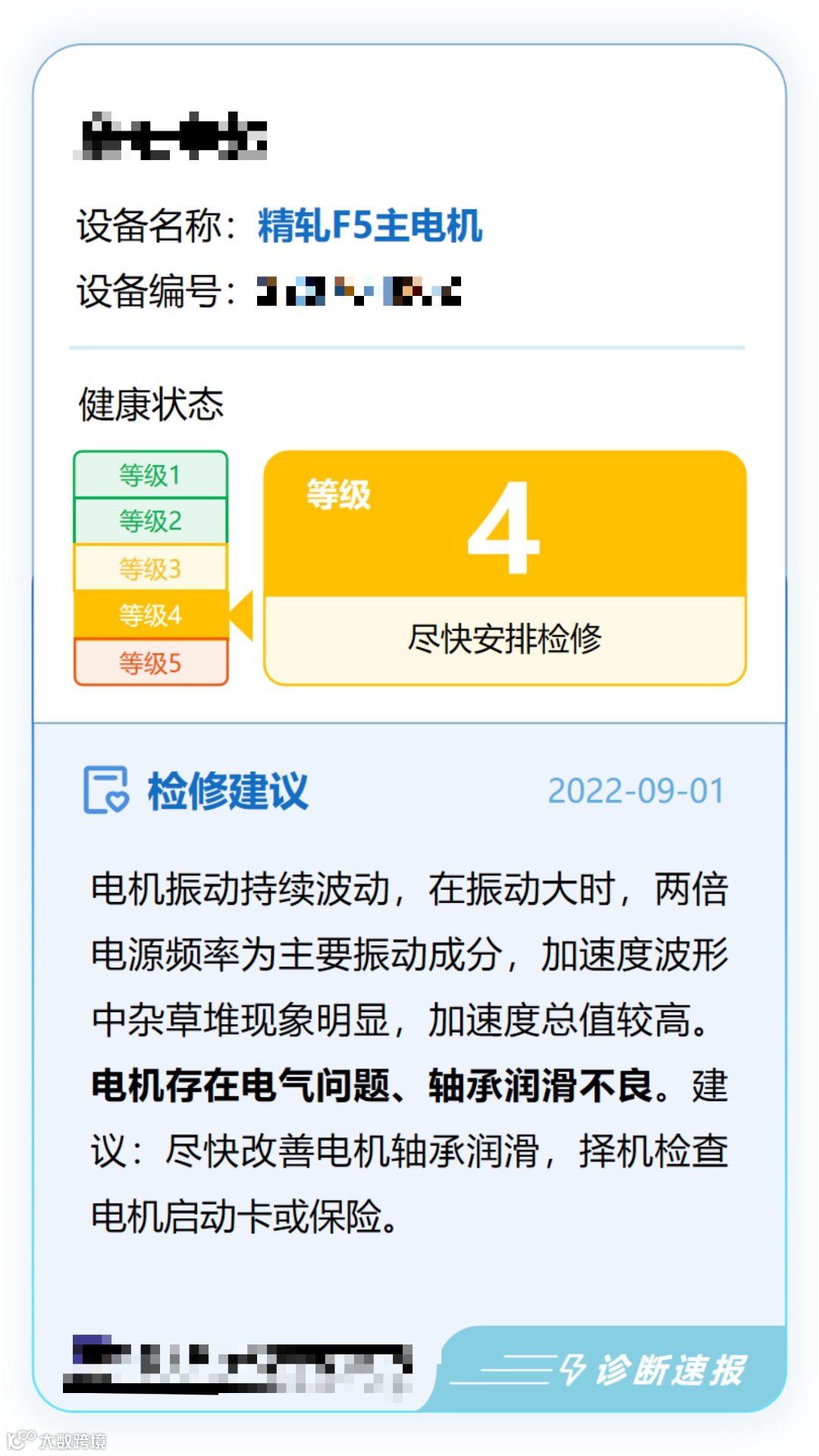

图4 诊断速报
9月19日厂方反馈电机进行下机维修，检修验证结果为电机升高片断裂，与智能诊断结果一致。

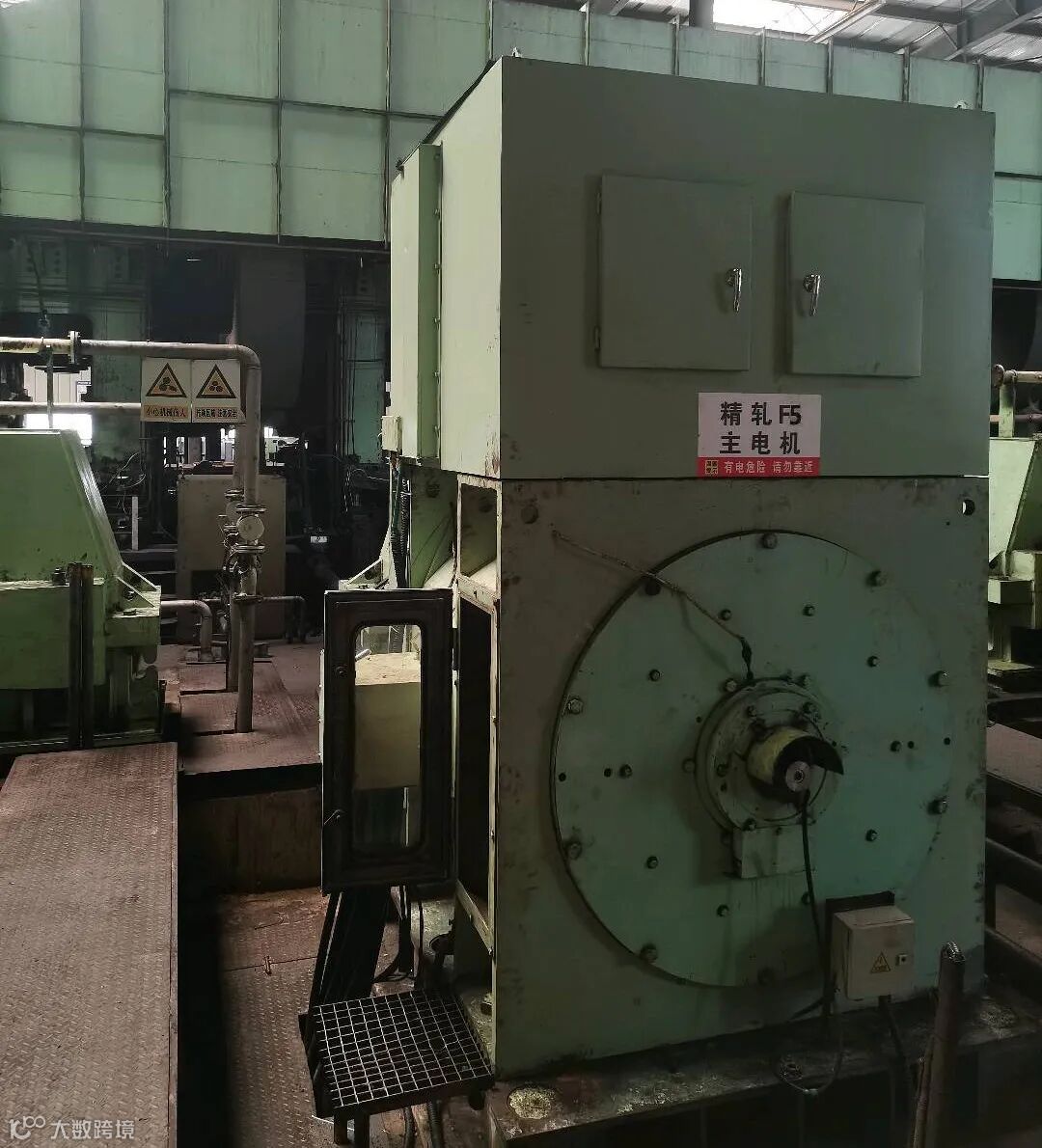

图5 电机进行下机维修
电机修复后湃方团队运行评估验证分析，速度频谱中2倍电源频率特征消失。电机电气方面运行良好。

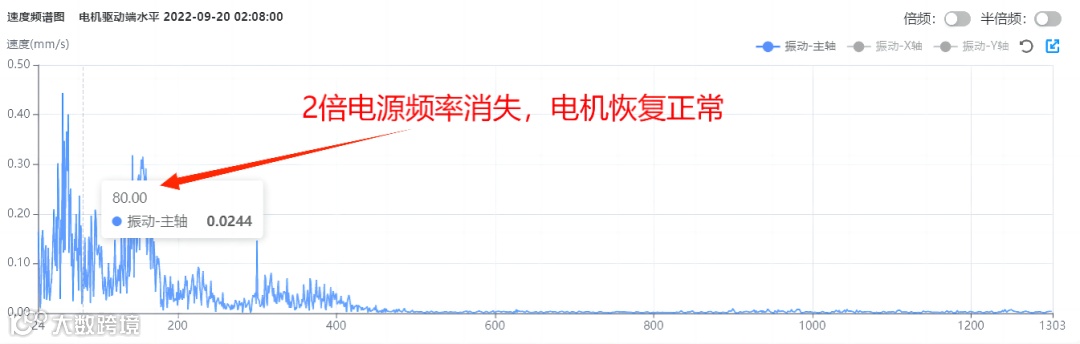

图6 维修后故障特征消失，设备恢复正常
智能设备状态监测系统主要通过采集分析设备运行中的振动数据来监测设备的健康状态。当测点振动异常时，会触发系统报警，帮助用户实时感知设备状态，及时发现早期故障问题，避免后续严重事故的发生。
在同样是阈值报警的案例中，因为各项故障在振动图谱中的表现各不相同，我们又可以通过图谱分析精准辨别不同的故障类型、定位故障点位，提高检修精准度，降低检修难度。从早期预警到故障分析，再到检修评验，湃方为您带来设备监测全流程服务。
