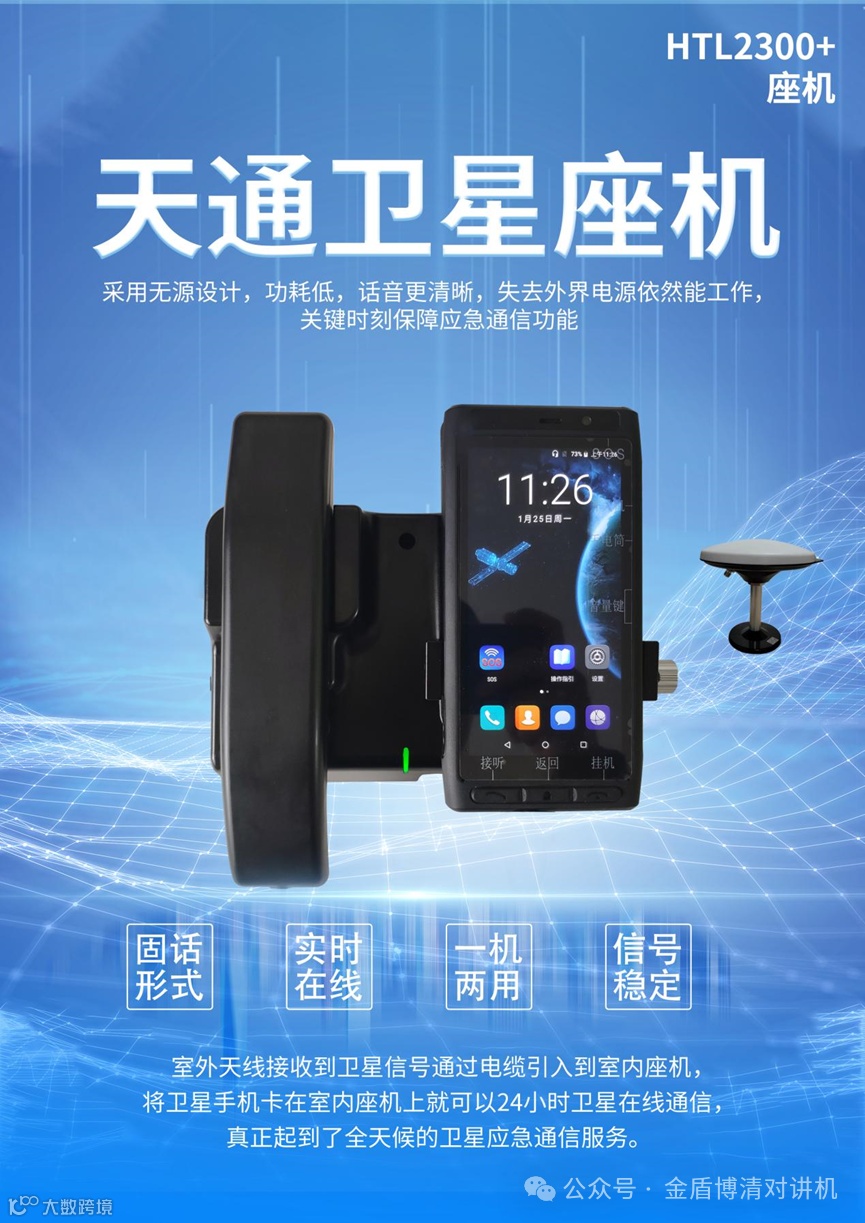

图示天通卫星座机
一、基本概要
天通卫星座机,在室内将天通卫星手机卡在座机上,来电时振铃喇叭提示,像使用普通电话那样在室内拨打卫星电话,室内24小时卫星实时在线,去户外,可将卫星手机从座机取下便携使用,一机两用,真正起到了应急通信的作用。
天通卫星室内座机是完全自主设计、自主版权的国产卫星天线,从结构设计到技术研发、产品生产自主可控,可根据客户的要求定制生产。
二、设计原理:

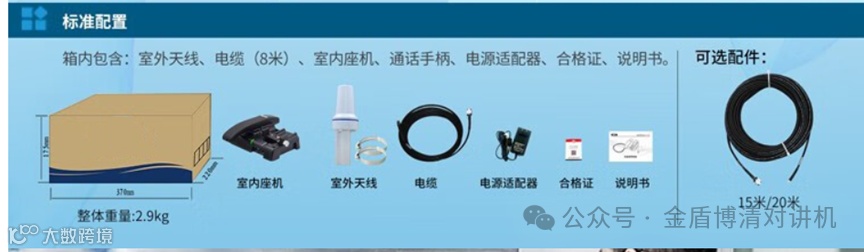

室外天线接收卫星信号通过定制的低损耗电缆将卫星信号引入到室内的卫星手机上,确保在应急时发挥卫星通信的要作用;产品分两部份组成:
Ø室外天线:防尘防水设计,固定安装,全天候接收卫星信号。
Ø室内座机:卫星手机放在座机上,手柄通话,来电振铃提醒,应急通信天通卫星室内座机-是华力创通推出的一款适用于华力创通HTL2300+手持机的室内座机方案。
三、产品参数:

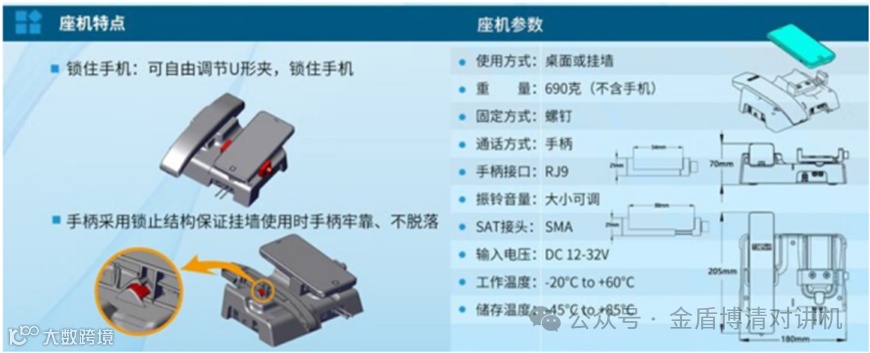

Ø座机参数:
使用方式: 桌面或挂墙
重量: 690克(不含手机)
固定方式: 螺钉
通话方式: 手柄
手柄接口: RJ9
振铃音量: 可调
SAT接头: SMA母头
输入电压: DC12-32V
工作温度: -30℃℃~55°C
储存温度: -40°C~80°C
Ø天线参数:
天线类型:无源全向型;
固定方式:磁铁吸附或者支架固定;
尺寸: 123MM'167MM;
重量: 575克;
阻 抗: 50欧姆;
增 益: 顶点增益>5dBi;40°低仰角增益>2dBi;
驻 波 比:小于1.5;
使用温度:-40°C~+75°C;
存储温度:-45°℃~+85°℃;
发送: 1980MHZ~2010MHZ;
接收: 2170MHZ~2200MHZ;

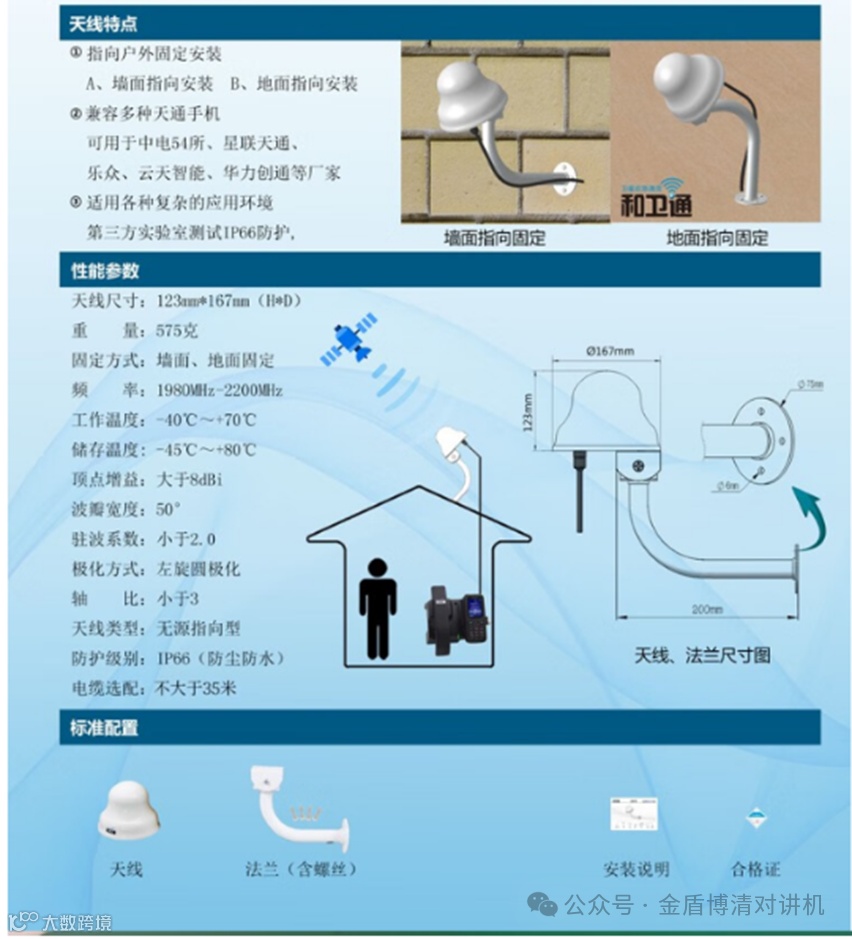

天通高增益指向型天线适用于华力创通等厂家的卫星手机,是一款无源稳定的户外专用天线,信号强、易安装,解决天通卫星电话在室内没有信号的问题,加装天通高增益指向型天线后,可以大大增强室内卫星电话信号强度,使其在室内正常进行卫星通信。
