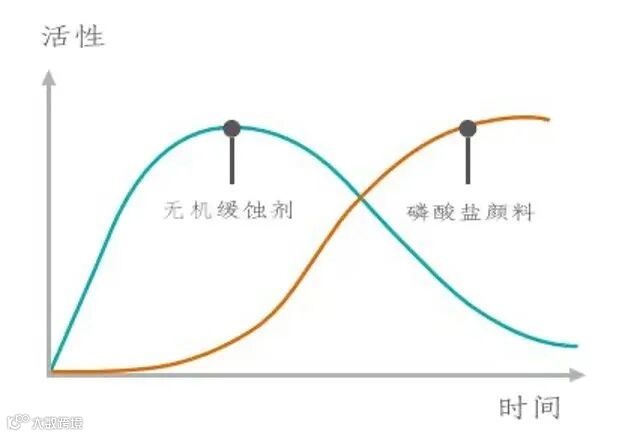

如我们所知，各类防锈颜料的释放速率和起作用的周期是有所差异的，分为前中后期不同阶段释放有效缓蚀成分，比如：铬酸盐及一些无机缓蚀剂就属于前期活性很强的材料，能够抑制前期划线处扩蚀、起泡等问题，多聚磷酸盐（以三聚磷酸铝为代表）和正磷酸盐（以磷酸锌为代表）就属于中后期发力的材料，协同树脂体系保证整体盐雾时长的作用；如何利用好不同防锈材料间的释放速率差异，结合各个材料特性，达到1+1＞2的协同效应，是在水性2K环氧体系中防锈颜料角度设计配方蛮关键的一环。

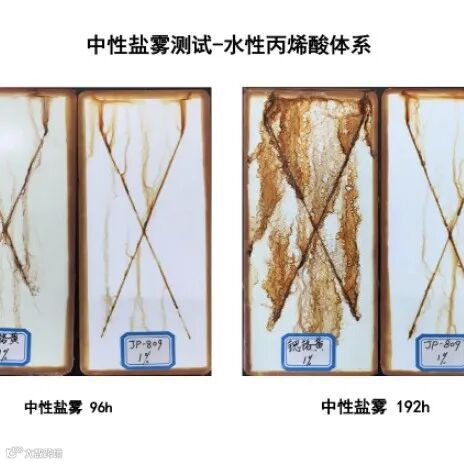

关于JP-B80X系列前中期防锈颜料
替代锶铬系重金属防锈材料的环保防锈颜料解决方案

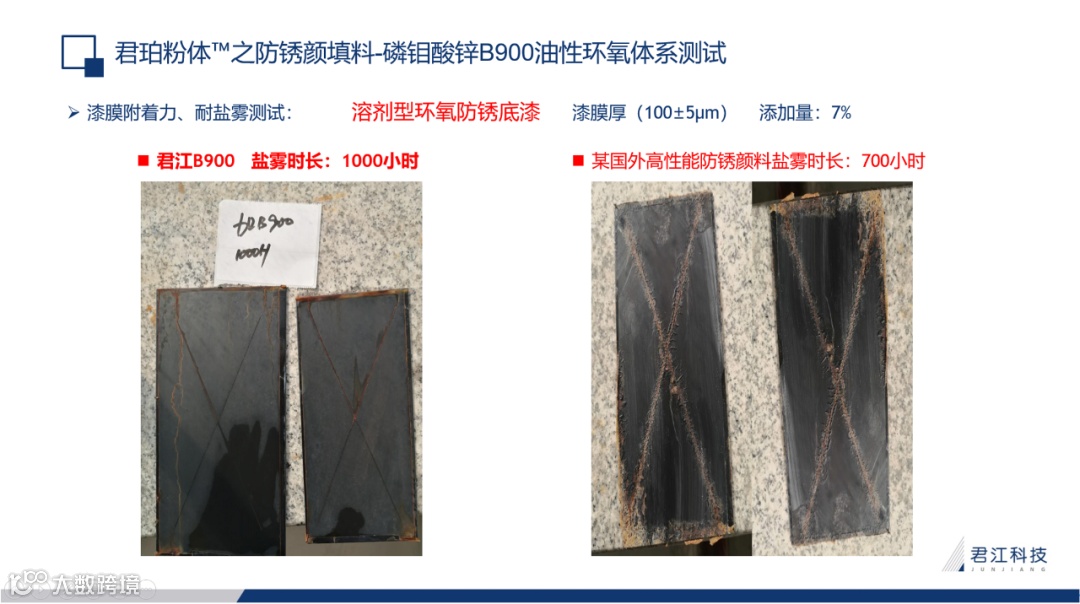

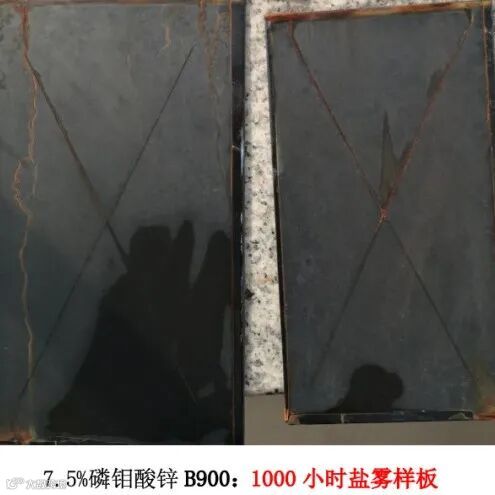

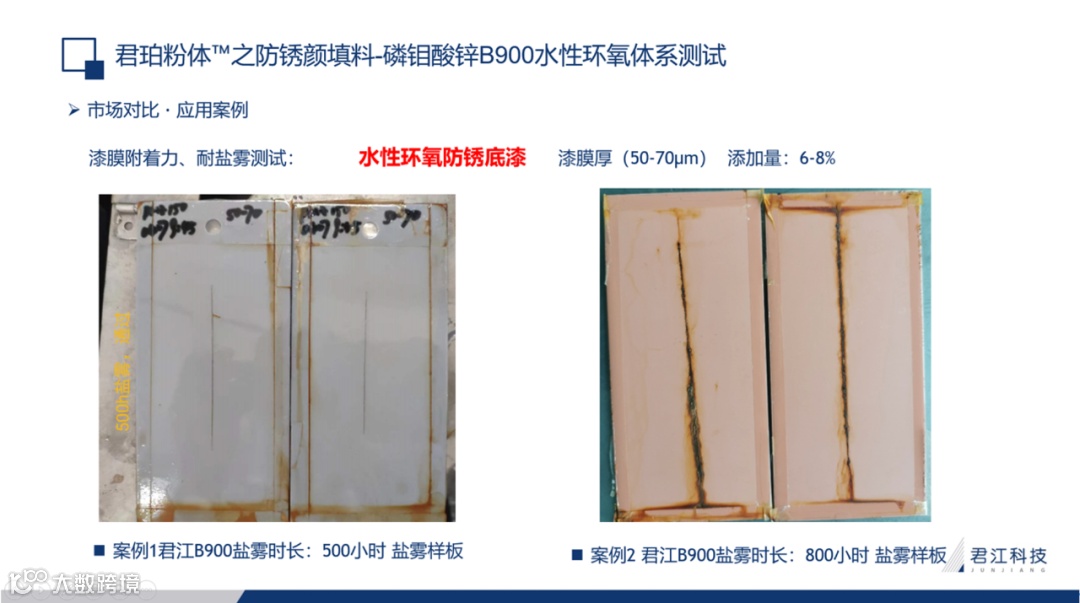

关于JP-B900磷钼酸锌防锈颜料

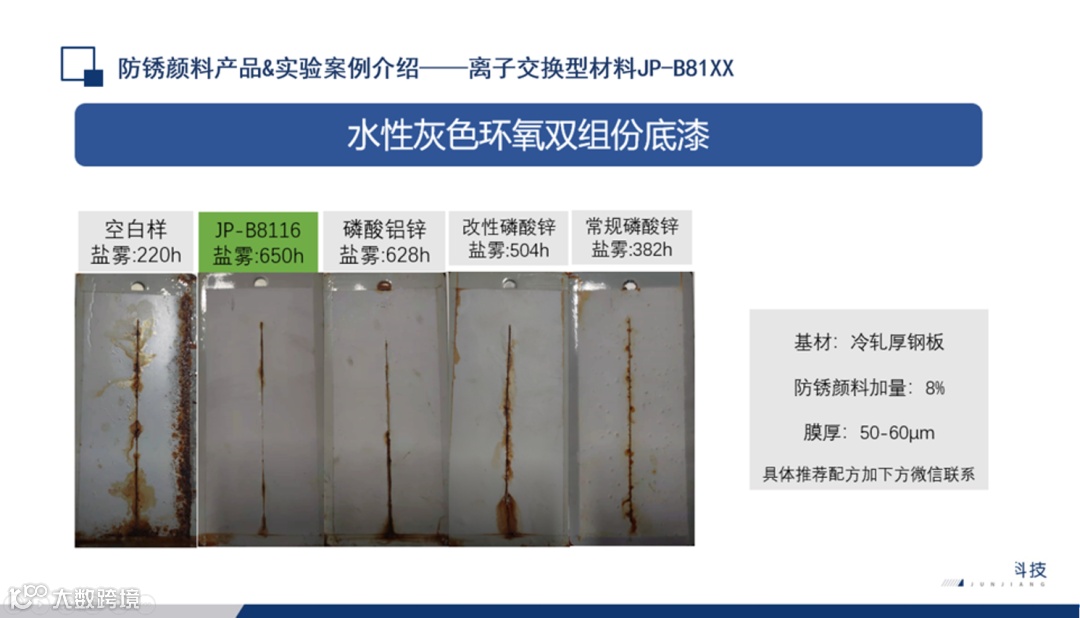

关于JP-B81XX离子交换型防锈颜料

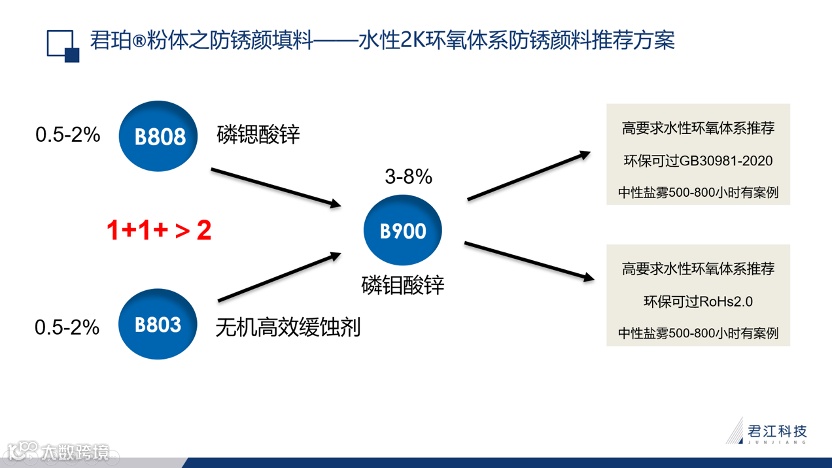

方案1：0.5-2%B808磷锶酸锌+3-8%B900磷钼酸锌
方案2：0.5-2%B803无机缓蚀剂+3-8%B900磷钼酸锌
具体加量搭配，添加下方技术人员微信

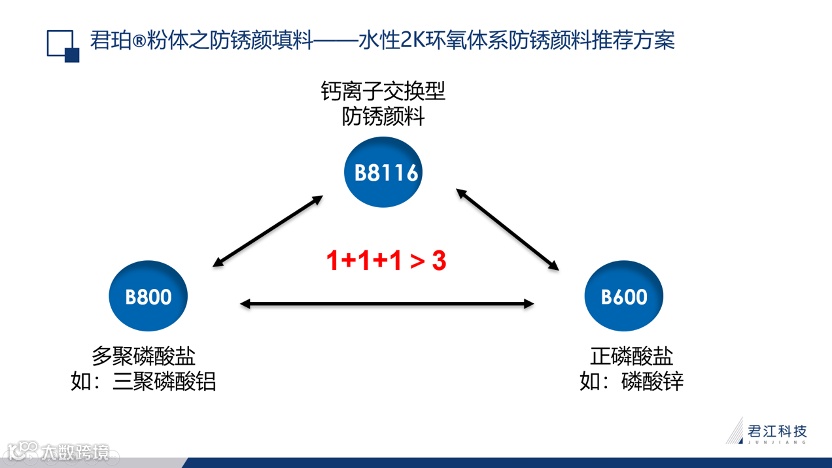

方案3：3-8% B8116离子交换型+ 5-8% B800高纯三聚磷酸铝+ 3-5% B800高纯磷酸锌
综上所述，根据防锈材料的不同释放速率、不同的作用机理，可以有多种组合；上述所提供的搭配方案为经过市场实际验证有效，反馈良好的，当然防锈粉料体系同树脂乳液体系的适配性也同样十分重要，还需要各位行业同仁多多指教。
关于君珀®防锈体系产品介绍还有以下文章，欢迎点击了解：
有效取代“进口”防锈颜料——磷钼酸锌JP-B900
一个点提升单丙乳液100小时耐盐雾的防锈粉料
- THE END -
正 本 / 昌 源
To be sincere / To do together
君 江
WX:JunJiangTech1999
诚心 | 努力 | 执着 | 坚韧
