有效取代“进口”防锈颜料——磷钼酸锌JP-B900

Jun-Powder^® 君珀^®功能粉体，是君江科技继“本昌牌^®”导电云母粉后，创建的又一功能粉体品牌，产品涵盖：防锈颜料，近红外伪装颜料，吸波材料，阻燃材料，防流挂材料等涂层应用领域。如遇相关需求，可直接联系功能粉体产品经理：18721259706(陈经理)。

针对目前进口防锈颜料，高价位、进货难等问题，Jun-Powder^® 君珀^®功能粉体推荐一款可用于等量有效取代国外同类型防锈颜料——磷钼酸锌（又称多聚磷钼酸铝锌）JP-B900，产品是一款高效环保防锈颜料，复合欧盟RoHs重金属等指令要求，具有良好的分散性、对基料适应性广、成漆附着力强、防锈性能优异等特点，降低使用进口产品的成本。

磷钼酸锌B900作为一种高效的功能性防锈颜料，适用于溶剂型&水性防腐蚀涂层中，广泛应用于工程机械防腐、汽车大巴车防腐、集装箱防腐、轨道交通防腐、石化钢构防腐、船舶防腐、卷材涂料等有高要求的防腐蚀底漆。

改良了颜料结构、粒径分布和分散性能

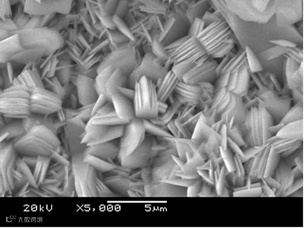

一种片状钼酸锌微晶图

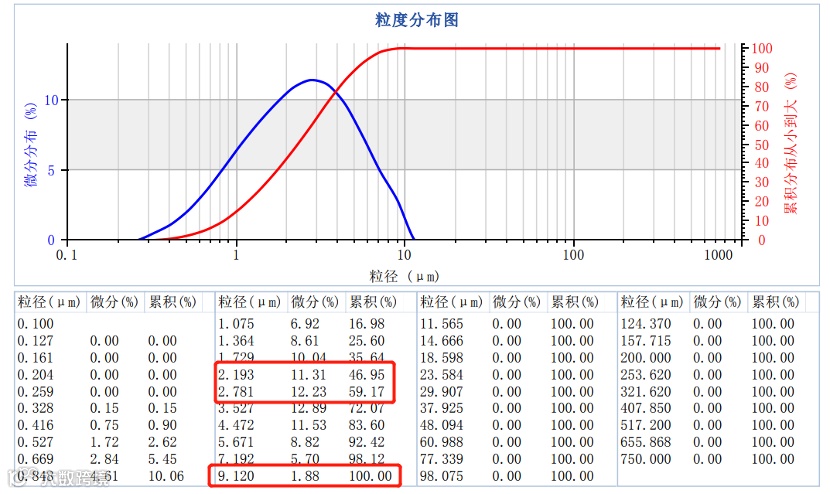

具有不错的粒径分布 [D50≈2.50μm D100=9.12μm]

电化学方法分析了不同类型防锈颜料间性能差异

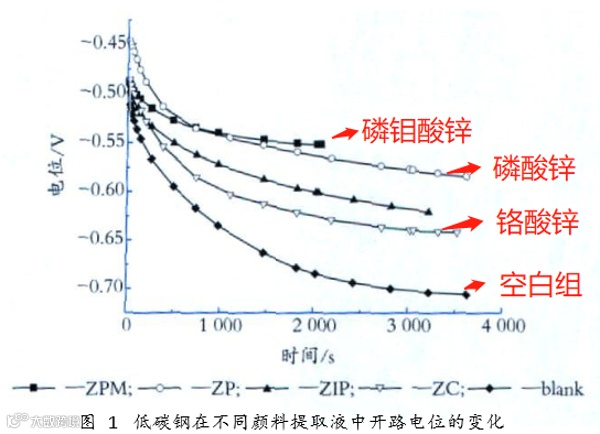

图为低碳钢在不同的防锈颜料提取液中的开路电位变化

图中空白为3.5%NaCl溶液，不加任何的防锈颜料。

由图得：磷钼酸锌的开路电位值最高，这是由于钼酸盐[MoO4^2-]比磷酸盐[PO4^3-]具有更强的阳极钝化作用。同时，通过开路电位可以发现，相对于磷酸系颜料，铬酸锌提取液的开路电位更负，关于开路电位值结论：磷钼酸锌＞磷酸锌＞铬酸锌。

[数据来源：常州涂料化工研究院方健君老师等研究磷酸铁锌和磷钼酸锌的防腐性能]

实际盐雾测试案例

案例一

溶剂型双组分环氧体系

膜厚：100±10μm  基材：碳钢

中性盐雾测试

[某汽车大巴车溶剂型环氧黑底项目测试]

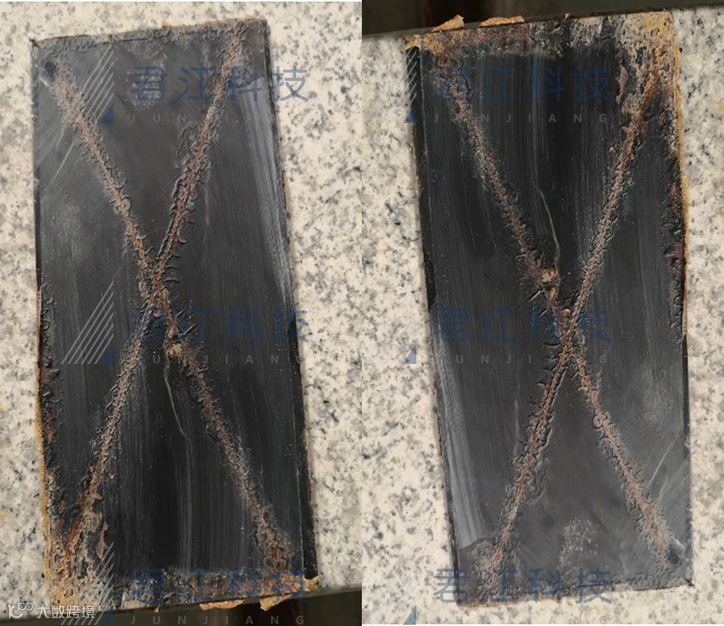

7.5%磷钼酸锌B900：1000小时盐雾样板

7.5%同类型某进口防锈颜料：700小时盐雾样板

案例二

水性双组分环氧体系

膜厚50-60μm  基材：冷轧板

中性盐雾实验

[某石化水性钢构环氧灰底项目]

8%磷钼酸锌B900：500小时盐雾样板

案例三

水性双组分环氧体系

膜厚50-60μm  基材：喷砂钢板

中性盐雾实验

[某水性轨道交通环氧防腐底漆项目]

8%磷钼酸锌B900：800小时盐雾样板

对于磷钼酸锌JP-B900防锈颜料环保性

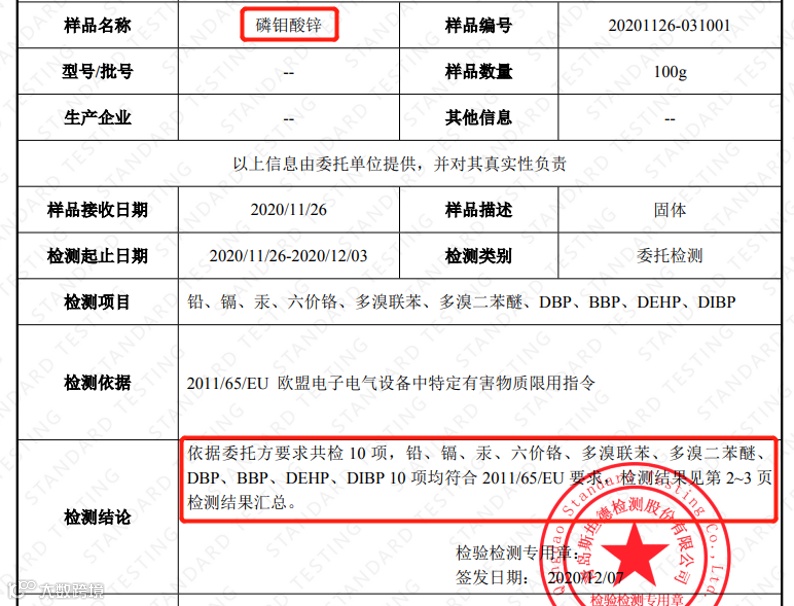

磷钼酸锌JP-B900防锈材料，通过第三方重金属（铅、镉、汞、六价铬）及多溴联苯等10余项检测项目，均符合RoHS 2011/65/EU及修订指令(EU)2015/863附录II要求。

综上所述：JP-B900磷钼酸锌防锈颜料，是一只高效、环保的功能性防锈颜料，主要应用于重防腐、防腐、卷材等涂料提高涂层耐盐雾及抗腐蚀性能，是替代进口同类型防锈颜料的优良解决方案之一，可有效降低使用国外防锈颜料的成本，目前案例众多，欢迎行业内各位前辈、同仁指正。

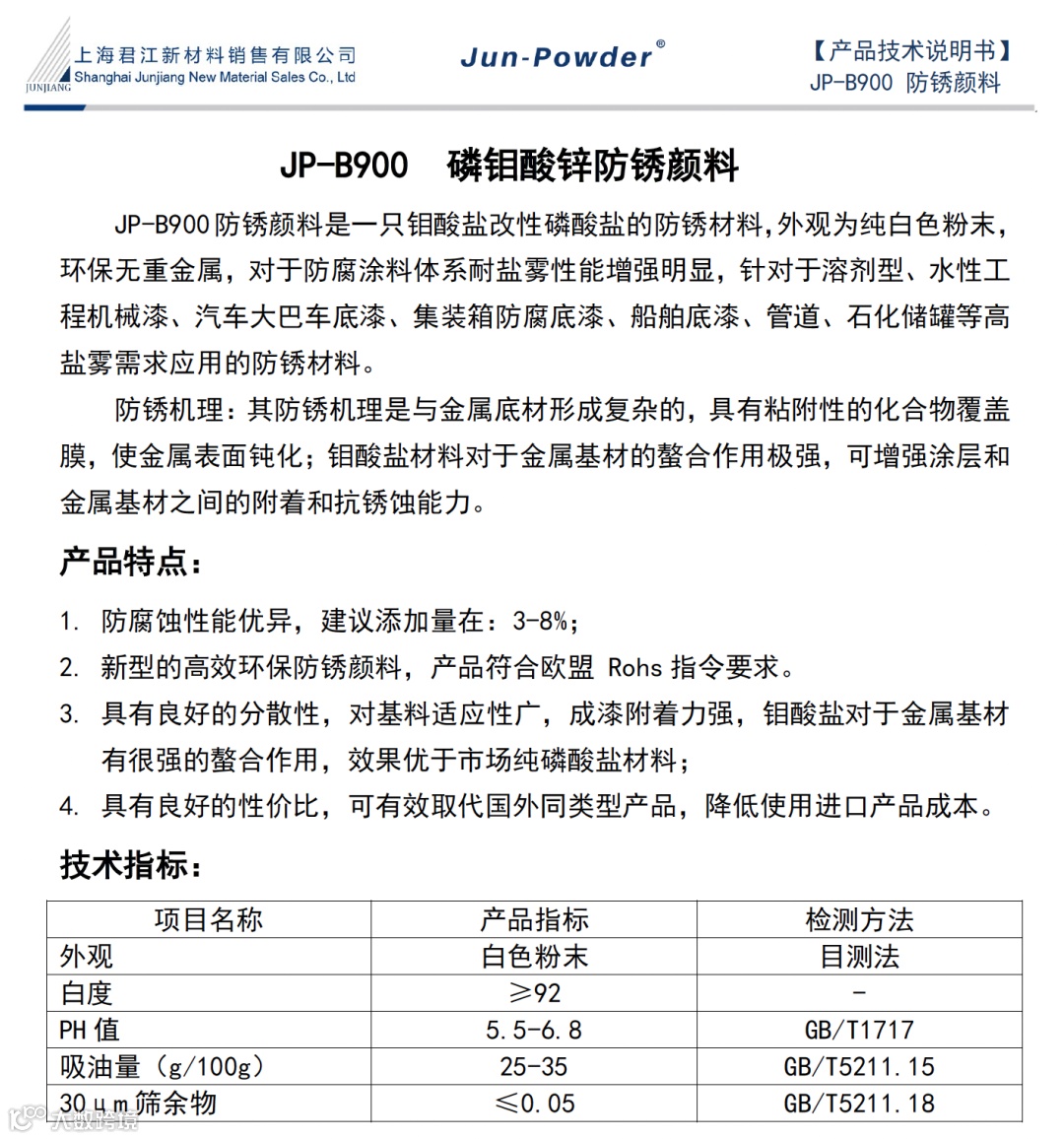

高效，稳定，环保是 JP-B900 的三大标签，已经过大量市场应用鉴定，通用于工业防腐漆应用，期待您的索样。

需技术服务，可联系功能粉体产品经理：

18721259706（陈经理，同微信）。

- 往期推荐-

一个点提升单丙乳液100小时耐盐雾的防锈粉料

解决水性钢构轻防腐涂料痛点问题——“一点”就好

高效、稳定、环保-君珀®水性防锈材料
