前几篇文章我们从网络模型上介绍了 DPU、IPU和XPU的特点。DPU、IPU、XPU都可以看成一种数据芯片，是以数据为中心的时代的必然产物。通过类比网络七层模型，我们将XPU定位于L2-L3，DPU定位L4-L7，IPU定位L7。目前大部分DPU创业团队来之以太网公司（Marvel、Juniper、Mellanox、Cisco，Huawei），具备很强的以太网背景，技术路线基本上是通过增加SoC/FPGA的方式增强以太网交换机的计算能力，将网络计算下沉到特定芯片中来。
今天我们从系统架构的角度介绍一下数据芯片出现的技术趋势，和边缘智芯认为数据芯片的技术路径。
一、数据吞吐量催生出来的芯片

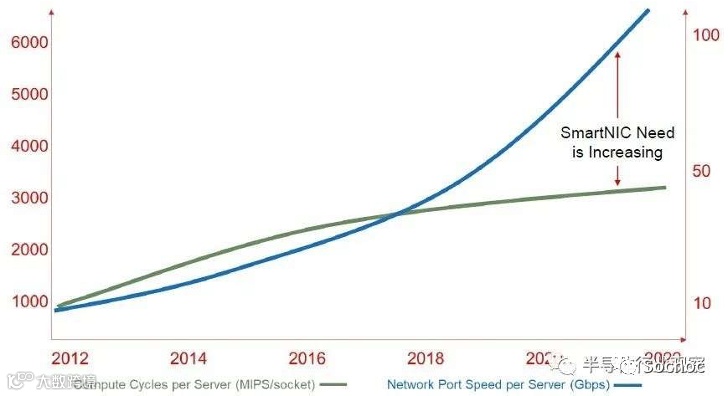

上面这个图大家应该在很多场合都见过。从2018年开始，网络吞吐率（throughput）超过了CPU计算速度（MIPS），即传统的单CPU已经无法处理单网卡的数据了。在这种背景下，专门处理数据的芯片应运而生。于是乎2020年开始各路公司加入数据芯片战场，并给这个芯片取名DPU。
这个逻辑看上是对的，但为什么数据吞吐率超过CPU之后就要诞生DPU呢？原因我们得从系统架构设计说起。
二、计算架构1984-2009：北桥为中心
最开始大概1980s开始，Chip and Technologies公司（历史上第一个Fabless设计公司，被Intel收购演变成Inel系统部门）为了解决CPU分级管理不同设备的问题，设计了全球第一款北桥/南桥芯片。其中北桥负责高速设备，比如DDR和GPU的数据交换，而南桥负责网卡，硬盘的数据交换。
在这种架构中，数据交换的核心其实是北桥和南桥芯片，而CPU只是负责计算和逻辑处理而已，北桥则要处理FSB、Memory Bus，PCI等不同协议之间的数据交换。我们熟知的Nvidia在这个时代芯片组市场占有非常重要地位。是什么时候CPU变成中心的呢？
三、计算架构2010-2021：CPU为中心
随着外部设备（GPU、SSD、网卡等）的接口逐渐变成PCIe标准，北桥的功能变得简单，基本上只需要处理Memory Bus（内存总线）和PCIe总线即可。于是2009年Intel将北桥功能分解成内存控制器（MMU）和PCIe控制器（PCIe Controller）集成到CPU中来，从此CPU作为所有高速数据交换的中心。

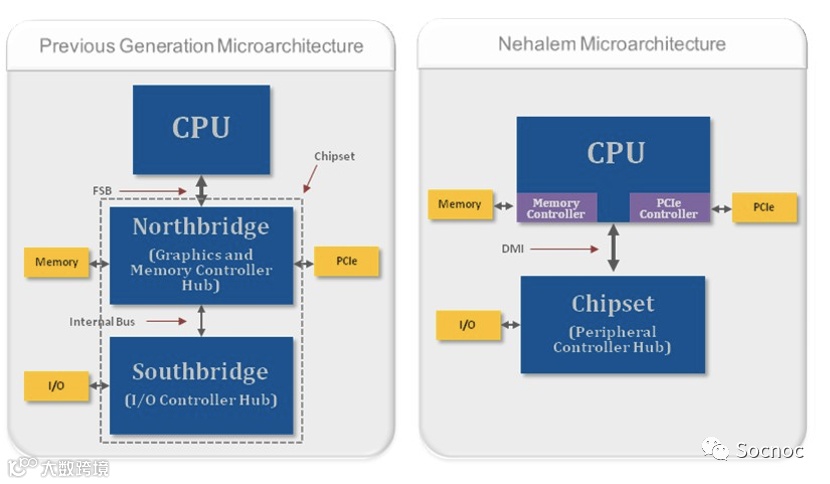

从Nehalem架构开始，“CPU + 南北桥”的架构被“CPU+chipset”的架构取代，而其中chipset芯片组负责处理一些低速和历史遗留的协议转换。这种架构的好处是减少了芯片数量，拉近了高速设备和CPU的距离，但缺点却是增加了CPU设计的复杂度，同时存在以下几个问题：
3.1 多CPU系统中CPU数据路径不对称和额外开销

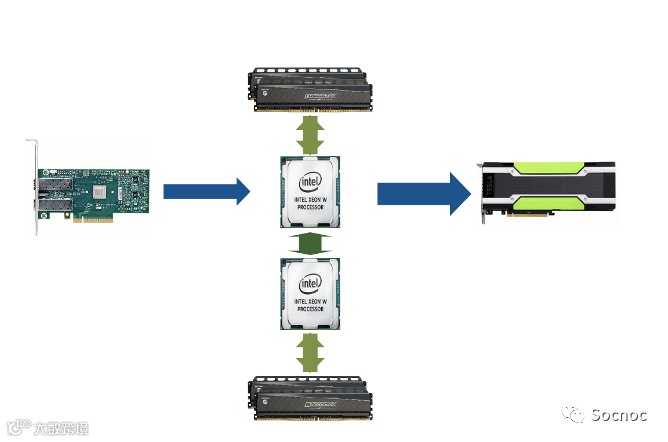

在多个CPU系统中第二颗CPU的位置就不是中心位置了，所有从网卡流入的数据都需要通过第一颗CPU“转发”给第二颗CPU，才能进行计算，无疑增加了一次CPU的开销，同时路径不同导致的延迟不同也对高性能计算造成了不小影响。虽然当前发展了多个技术来降低这个开销，但随着100G，200G，400G的普及，这个问题变得越来越严重。
多CPU架构中CPU的浪费来源：1）流量处理计算，2）其他核心等待的延迟。互联网上有一个形象的图解释这个问题。随着CPU核心数量越来越多，这种“等待”提供数据的核心也就越来越多，资源利用率也就越来越低。
3.2 多PCIe设备数据交换路径不一致
和多CPU类似，多GPU设备也存在数据路径不一致问题。不同的CPU（PCIe Controller）管理不同的PCIe设备，所有数据交换的时候需要多个PCIe Controller协同，于是出现了数据多次经过内存的问题。这个延迟对于GPU、AI这种计算非常密集的场景至关重要，甚至成为当前多GPU计算性能提升的核心制约因素。所以从这个角度看，Nvidia进入DPU领域势在必行。
同一个网卡数据在不同GPU之间路径不一致
3.3 PCIe设备总线速率已经超过了CPU和CPU互联速率
在上面提到，北桥南桥的出现是因为CPU的速率远远超过IO速率，从而采取的一个分级管理架构。但随着PCIe速率的提升，PCIe5.0的速率已经超过了CPU和CPU之间的互联速度。所以“分久必合、合久必分”，现在PCIe Controller又具备从CPU独立出来的历史机会了！

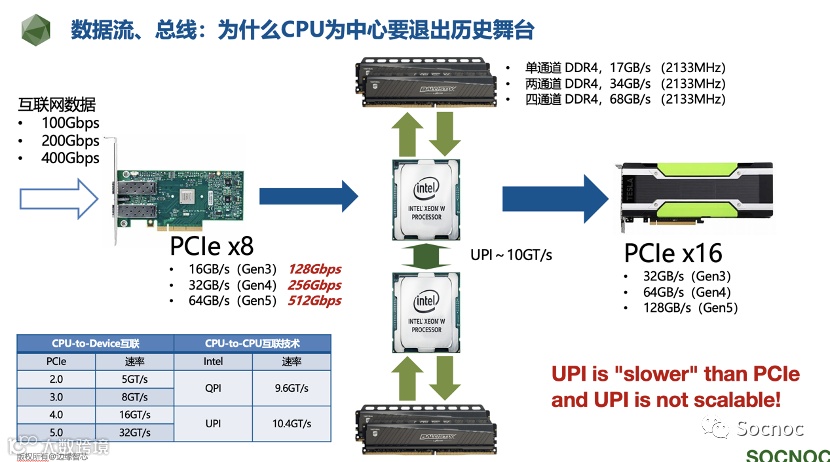

多CPU系统中各种线路速率，网络、PCIe、UPI、DDR4
系统架构的设备总线控制芯片（PCIe Controller）是数据交换的核心芯片，伴随PCIe接口速率的提升，PCIe Controller（PCIe Switch）将发挥更多核心功能。
四、计算架构的创新：PCIe为中心的计算时代
计算架构的创新已经成为一个共识。不管是Nvidia、Fungible的DPU还是Intel的IPU，除了计算模块之外都加入了PCIe控制器模块。

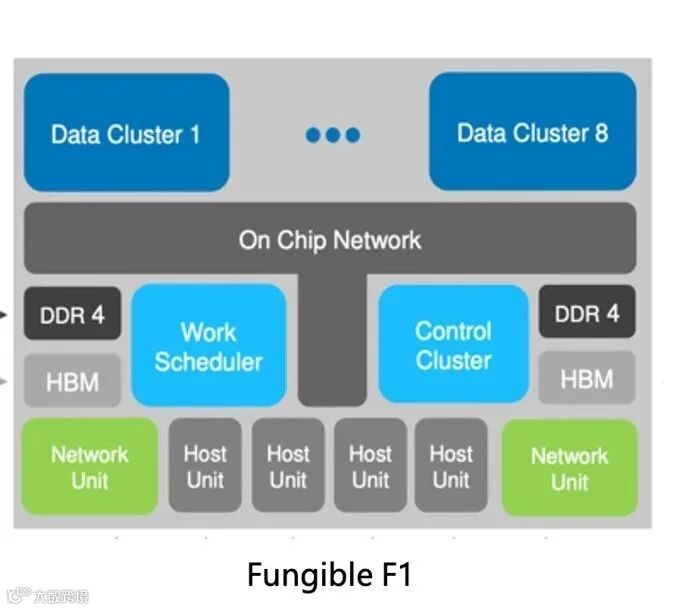

4.1 Fungible F1中的PCIe模块
Host Unit其实是PCIe的EP/RC芯片

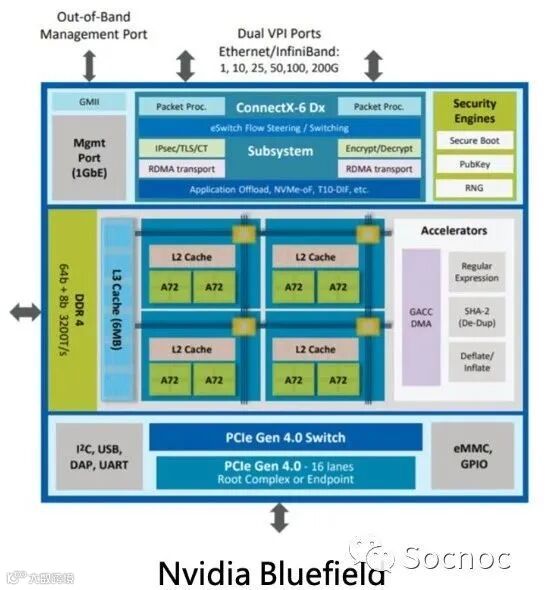

4.2 Nvidia DPU中的PCIe Switch
Nvidia比较明了，以太网+SoC+PCIe Switch模块

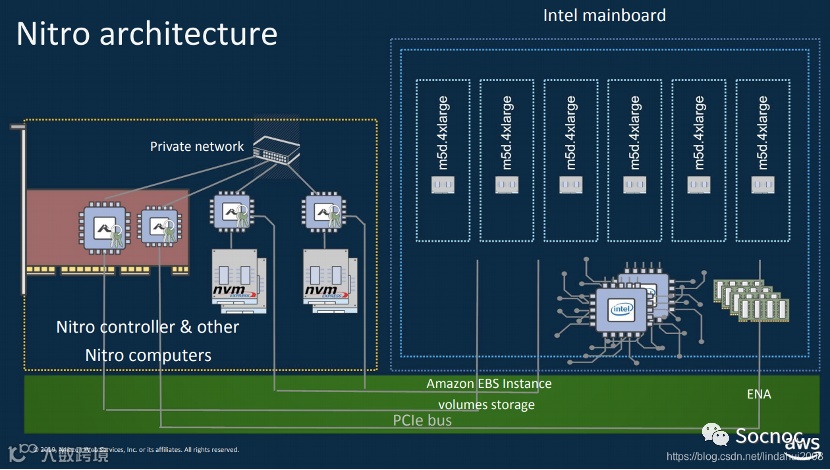

4.3 AWS Nitro解决方案中的PCIe Switch
Nitro具体架构不清楚，但从互联结构上看，也是具备一个PCIe Switch模块的
随着数据芯片的火热，PCIe模块会越来越多。而数据芯片本质上是通过以太网流量和PCIe数据之间的转换、计算、和分发过程。
4.4 数据芯片架构总览
综上，我们将新架构芯片或者数据芯片归纳如上图，三大模块，一个NoC。其中NoC可以看成一个PCIe Controller。
五、XPU是基于PCIe技术的数据芯片
由于边缘智芯团队具备多年网络协议、PCIe系统、和数据中心研究、工作和创业经验，不同于其他数据芯片公司，做大而全的芯片，边缘智芯专注PCIe技术栈，按照“简洁即是创新”的技术思路，我们只做高速数据转发。

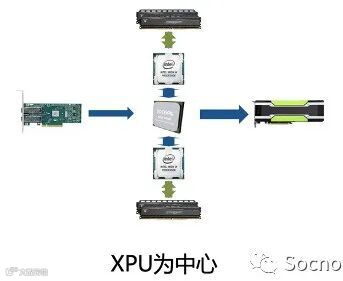

XPU：数据从网卡进入XPU，然后分发给CPU、GPU、SSD等
CPU为中心的业务数据流
XPU为中心的业务数据流
在XPU为中心的架构中，网卡无需智能，只需要提供基本的网络协议功能即可。
最后我们总结一下系统总线技术发展趋势：
1984年，为了节约CPU资源，低速设备由专用设备管理，诞生南北桥芯片；
2009年，为了提供更快的CPU和设备通讯效率，CPU集成PCIe控制器，高速设备控制芯片退出历史舞台；
2021年，CPU处理速度已经落后设备流量（网卡）和处理能力（GPU），高速设备管理芯片（PCIe Controller）又将从CPU中分离出来，成为独立芯片XPU；

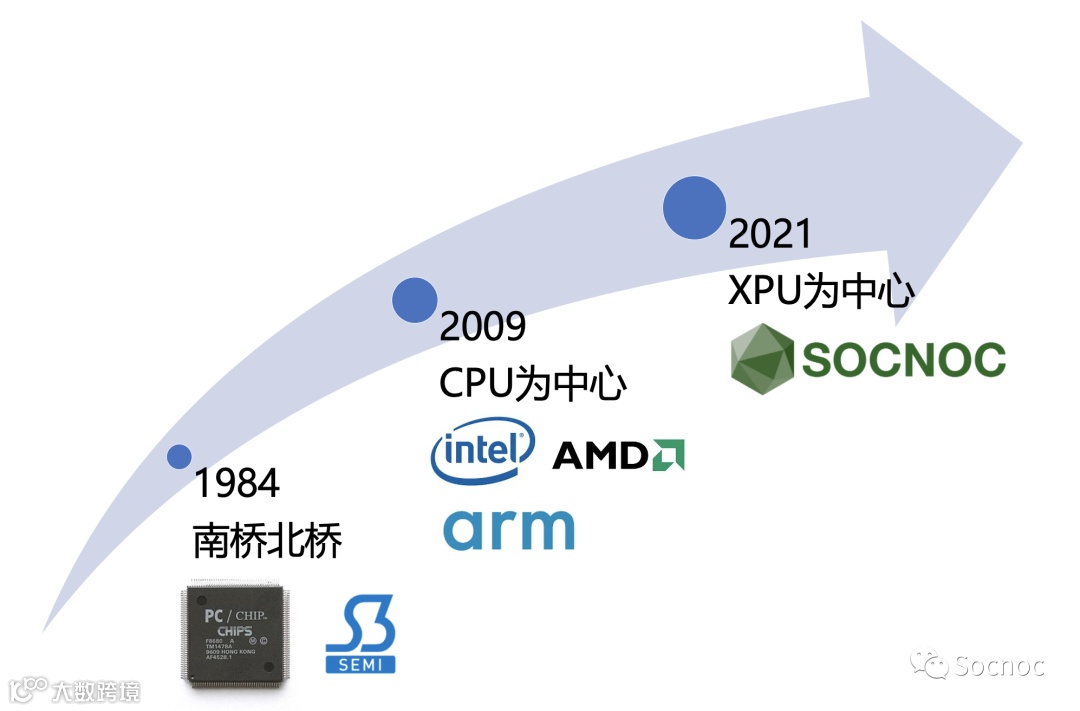

螺旋式发展的计算机架构历史
写到最后，看似一个简单的集成和分离，但其中配套的操作系统和软件相当复杂。未来我们将介绍边缘智芯的另外一项核心技术：如何定义和适应新的软件架构！
PS：总线技术是一个系统架构方面的技术，一般对软件是透明的，主要在操作系统层面考虑，或者做系统级优化情况下考虑。简而言之，系统芯片的设计必须是软硬件紧耦合设计。
