1 问
桩承台可以处理环式承台、梁式承台吗？
答：可以，承台配筋形式中选择环式承台、梁式承台
2 问

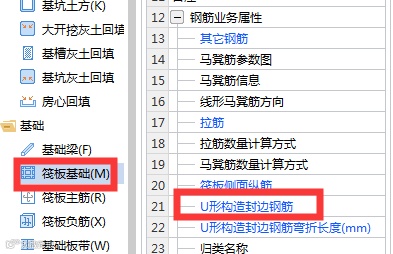

筏板可以处理U型构造封边钢筋吗？
答：可以，筏板基础属性中直接输入U型构造封边钢筋
3 问

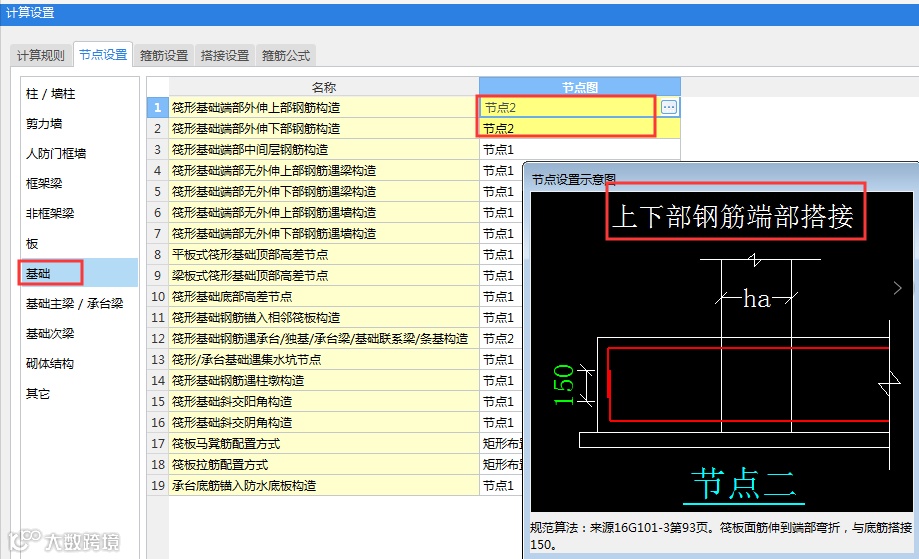

筏板钢筋可以处理面筋与底筋搭接150吗？
答：可以，在节点设置—基础—筏板基础端部外伸上部/下部构造选择，上下部钢筋端部搭接150即可
4 问
非通长筋与架立筋的搭接为150,可修改吗？
答：可以，计算设置—框架梁—上部钢筋-上部非通长筋与架立筋的搭接长度修改即可
5 问
GTJ2018中可以画吊筋或者次梁加筋吗？
不可以，直接在梁的原位标注中输入吊筋与次梁加筋，或者生成吊筋实现。
6 问
剪力墙有施工缝，施工缝中的钢筋怎么输入？
答：可以在剪力墙属性中的其他钢筋中输入或者在表格输入中添加这部分钢筋。
7 问
GTJ2018中现浇板可与螺旋板相互转换吗？
答：不可以，现浇板不能与螺旋板相互转换，现浇板可以与筏板基础相互转换，螺旋板是不能与任何一个构件进行转换
8 问
梁构件可以转换成什么构件？
答：可以转换成基础主梁、基础次梁、承台梁、圈梁、连梁、暗梁、边框梁、自定义线。
9 问
剪力墙可以转换成什么构件？
答：可以转换成砌体墙、自定义线。
10 问
框架柱可以转换成什么构件？
答：可以转换成砌体柱、构造柱、抱框。
11 问
GTJ2018中，板的分布筋是否可以设置？

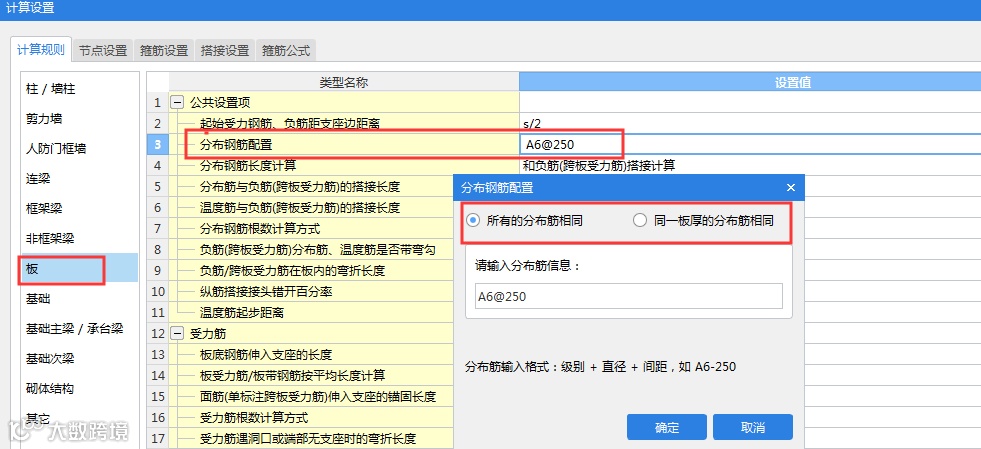

答：可以，在计算设置—板——分布钢筋配置中设置。
12 问
遇到超过本层层高的板，天棚需要怎么布置？
答：这个取决与板的绘制，板在本层绘制，天棚就在本层新建并布置，板在上一层绘制，天棚就在上一层新建并布置。
13 问
图号933和934中“变”字代表什么意思呢？
答：这里的“变”代表的是变径套筒的意思，简化为“变”。

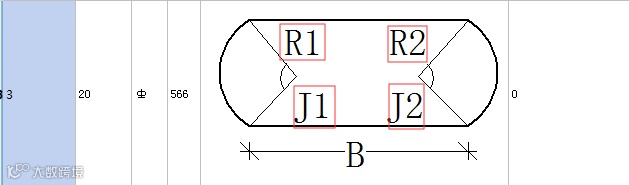

14 问
图号566的R1和R2、J1和J2各代表什么？
答：R1和R2分别代表半径（一般R都代表的是半径），J1和J2分别代表角度

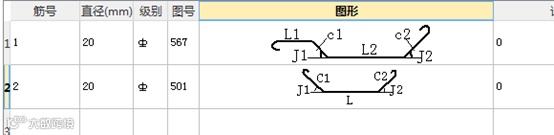

15 问
图号567和501中的，J1和J2、C1和C2、c1和c2、L和L2、L分别代表什么意思？
答：J1和J2分别代表角度，C1、C2和c1、c2分别代表斜长，L和L2代表底下直端的长度，L1代表的是上部直端的长度，图纸上的弯钩我们无需考虑，软件会自动计算。
16 问

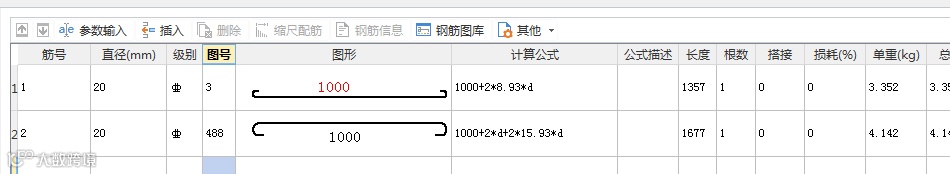

GTJ2018中图号3和488为何计算结果不同？
答：可以，承台配筋形式中选择环式承台、梁式承台
答：图号3弯钩计算了8.93d，图号488计算了15.93d，因为图号3的弯钩是直筋180度，弯钩长度是5.93+3=8.93，图号488的弯钩是箍筋180度,，弯钩长度是10+5.93=15.93，这些都是弯钩设置中箍筋与直筋的取值不一样的。
遇到这个问题，大部分都有一些疑问，为何我的图号3计算的是6.25d,图号488计算的是13.25d，如下图：

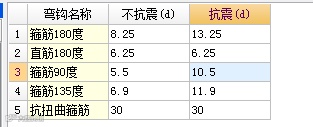

这个是因为你用的是GGJ2013软件，GGJ2013弯钩设置如下：
这里的依据是按照工程抗震考虑时，参照来源：混凝土结构工程施工质量验收规范GB50204-2002的5.3.2第3条。
按照图元抗震考虑，参照来源：06G101第42页，如下图：

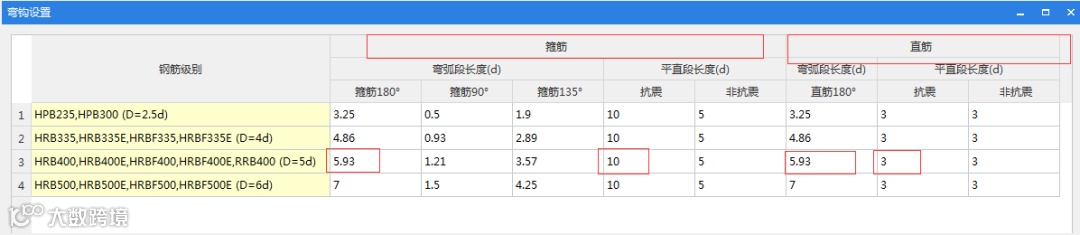

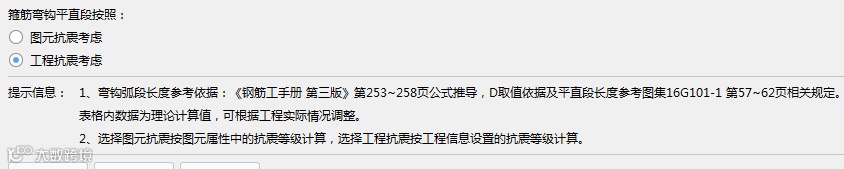

然而GTJ2018软件中，是按照最新的依据进行了改版。因此计算的方法也发生了改变，具体依据如下：
1、弯钩弧段长度参考依据:《钢筋工手册 第三版》第253~258页公式推导，D取值依据及平直段长度参考图集16G101-1第57 ~62页相关规定。表格内数据为理论计算值，可根据工程实际情况调整。
2、选择图元抗震按图元属性中的抗震等级计算，选择工程抗震按工程信息设置的抗震等级计算。
17 问
图号10中的H、L、n各代表什么意思？
答：H代表的是拱高，L代表的是弦长，n代表的是段数。

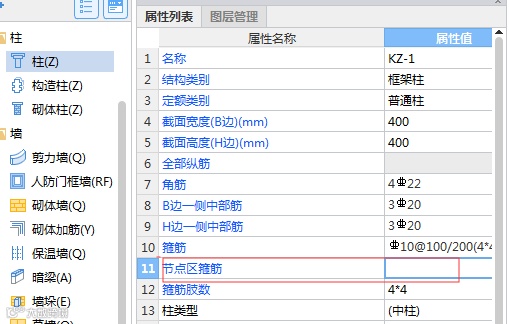

18 问
GTJ2018可以处理柱子节点区箍筋吗？
答：可以，直接在框架柱属性中输入节点区箍筋即可。
19 问
梁一跨内分三段标高，GTJ2018中如何输入？
答：先选中梁右击打断，将梁按照图纸需要的长度打断，打断之后分别在原位标注中修改各段的标高，然后再将三段选中右击合并即可。
20 问
温度筋软件是否可以设置？
答：可以，新建板受力筋时，属性中的类别选择温度筋，再去布置钢筋即可
