3分钟上手CAD画图改图（三）-竣工图常用技巧1

3分钟上手CAD画图改图（三）-竣工图常用技巧1 广联达服务号
2025-11-28
2
导读：3分钟上手CAD画图改图（三）-竣工图常用技巧1
这是一个零基础快速上手CAD制图的系列干货，快速回顾下前两期我们讲的知识点：
1.运用【阵列】、【旋转复制】快速绘制轴线、轴网
2.各种情况下无需计算即可快速画圆（内切圆/外切圆/半径画圆/直径画圆等）的技巧
今天咱们再进阶一步：
竣工图绘制时常用的【修改】技巧。

准备工作：CAD制图软件
本文演示用的是云图科技自主研发的轻量化国产CAD制图软件【鸿鹄CAD】，更小更流畅，软件可免费下载+试用：
https://honhucad.everdrawing.com/?from=gzh

技巧一【拉伸】
1.单个图形的拉伸
由于现场的实际情况，往往会需要修改CAD图纸的尺寸，比如：房间要扩宽或拉长、道路宽度要扩宽或缩窄。用【拉伸】，就能在已有图形的基础上快速变化。

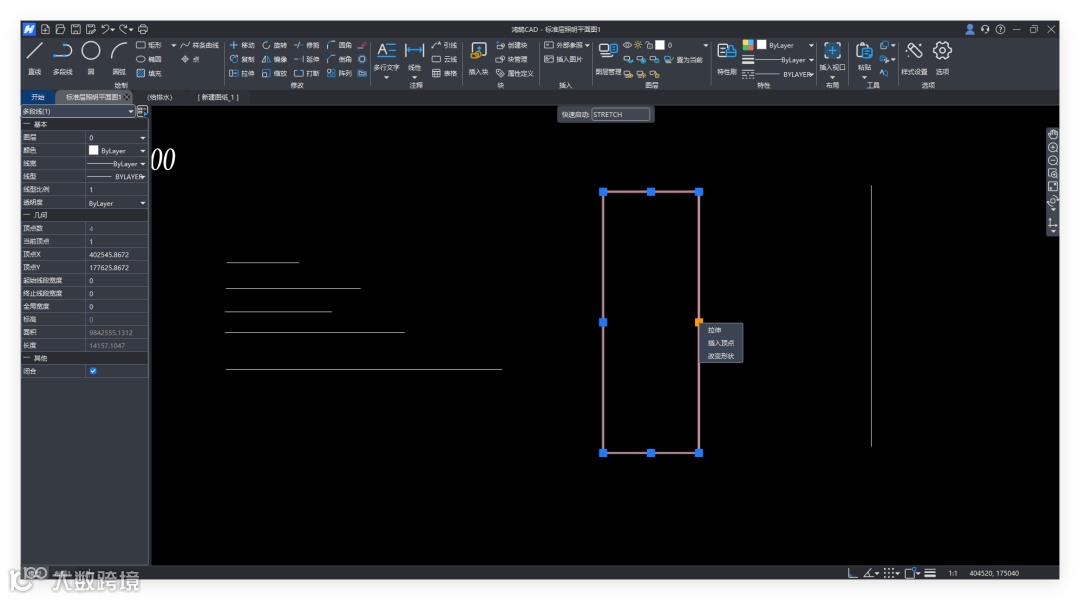

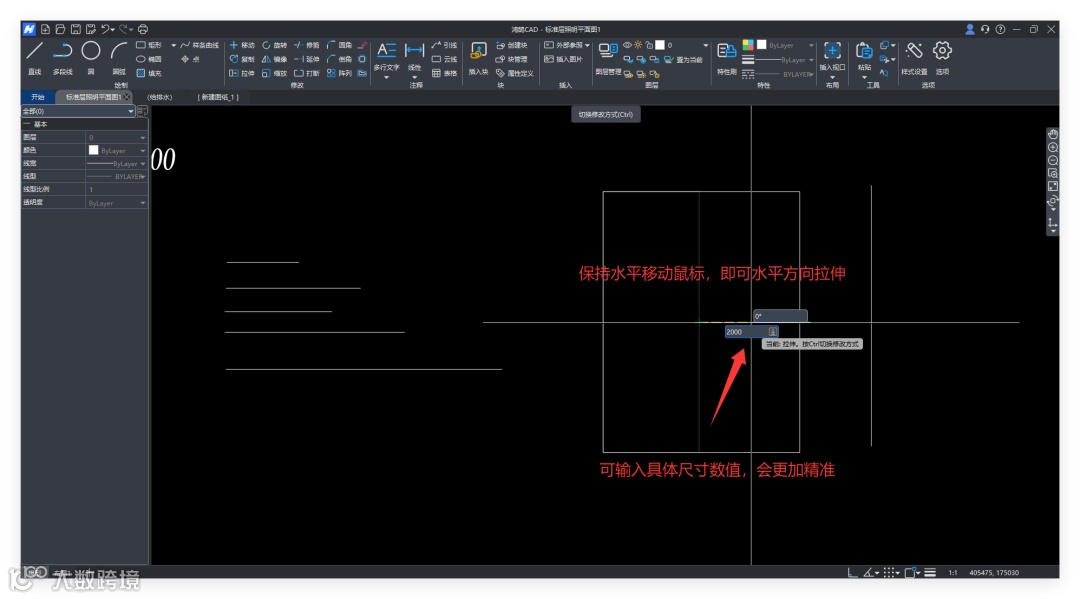

以矩形房间为例，选中矩形，想往右扩宽，就选中右侧的点，水平方向向右拖动鼠标，可以输入想要拉伸的尺寸2m=2000mm，回车即可完成绘制。

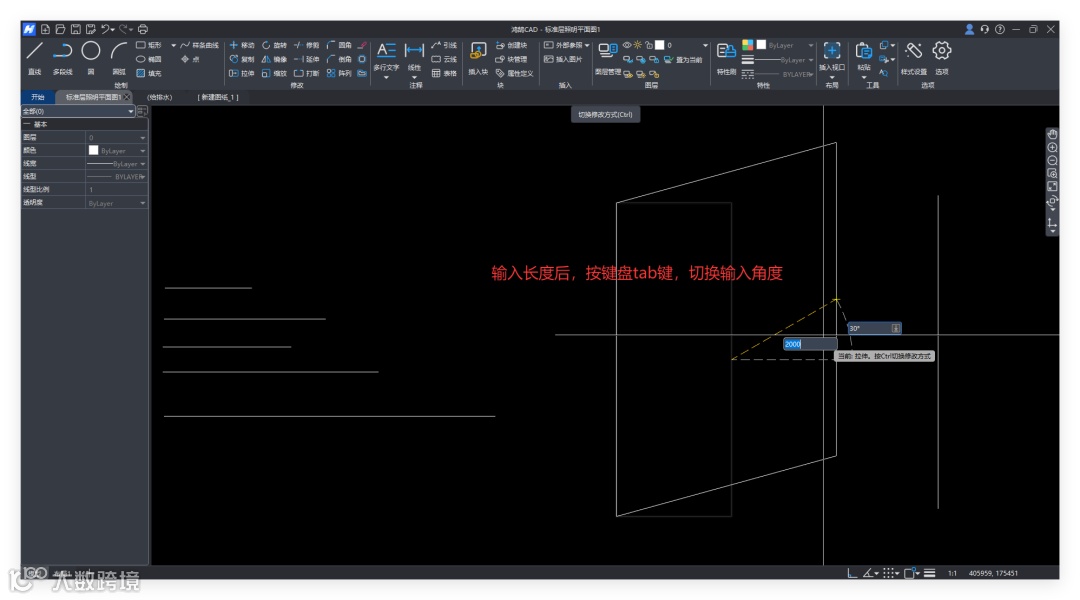

还能通过输入角度，得到平行四边形。在输入长度后，按键盘tab键，即可切换到角度输入框，示例中我输入的30°，可以看到效果如下图。

2.多个图形批量拉伸
一个房间、道路边线、轴线的偏移，往往会需要相关的很多线条和图形一起延伸到新的边界线。
图形用【拉伸】，线条可以用【拉伸】或【延伸】，延伸下一个技巧讲解，我们先来看批量拉伸。

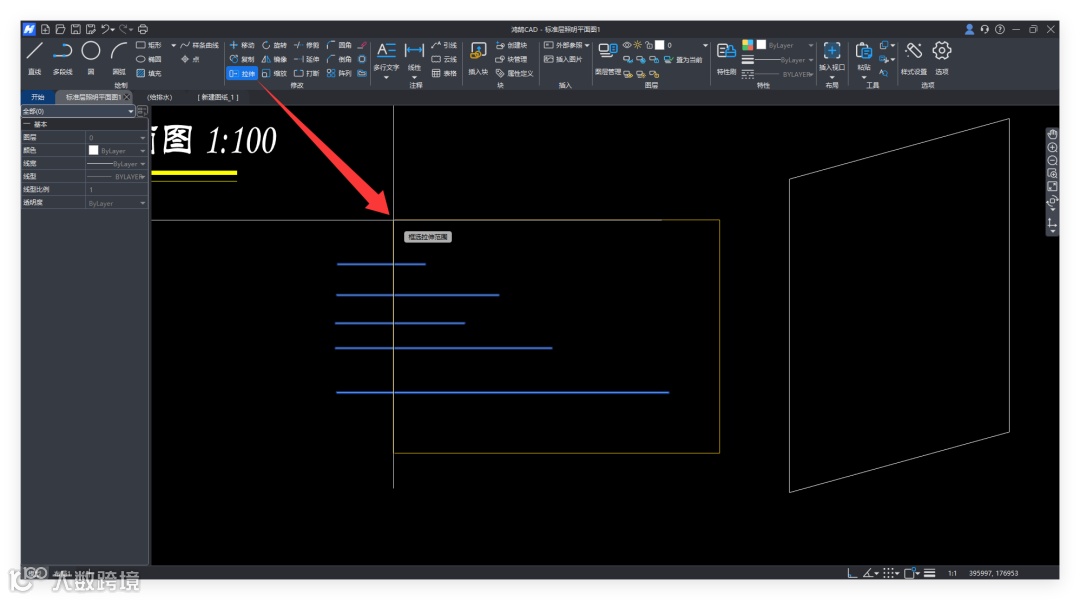

点击鸿鹄CAD左上角的拉伸功能，框选延伸范围，例如下图中5条水平直线组成的异形结构，我想统一向右拉伸，同时保持右侧各个线条端点之间的距离。

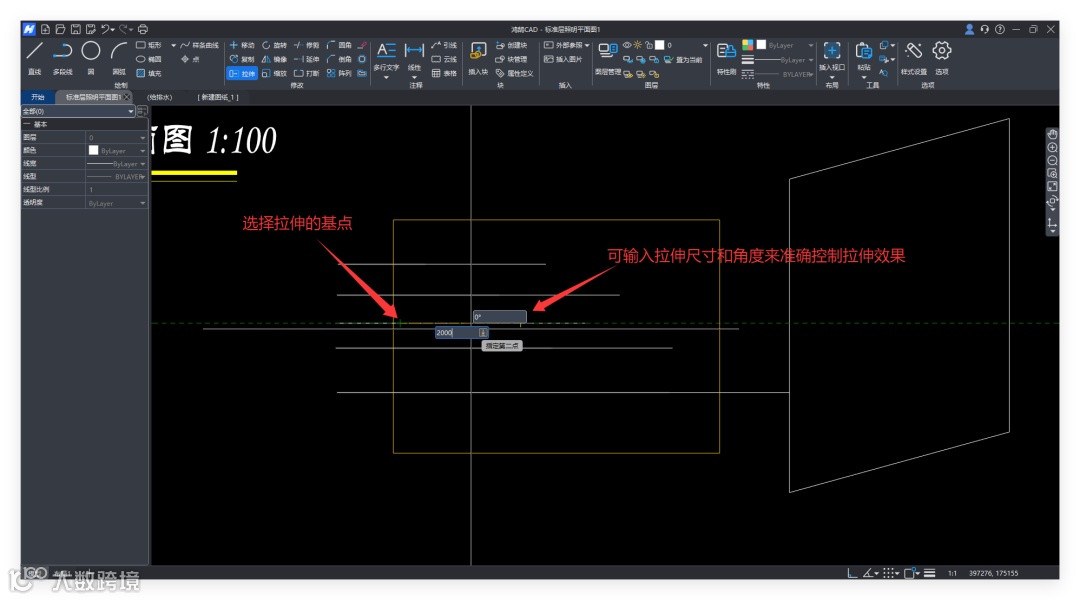

那么就框选右侧部分，键盘回车（enter），然后选择一个基点，再向右拖动鼠标，输入指定的拉伸距离就可以啦。

技巧二【延伸】
延伸适合用来快速实现线段拉长到某个指定的位置。
例如前面那组线段，绘制时没有控制统一的长度，现在我想让他们右侧统一延伸到右边竖直线的位置。

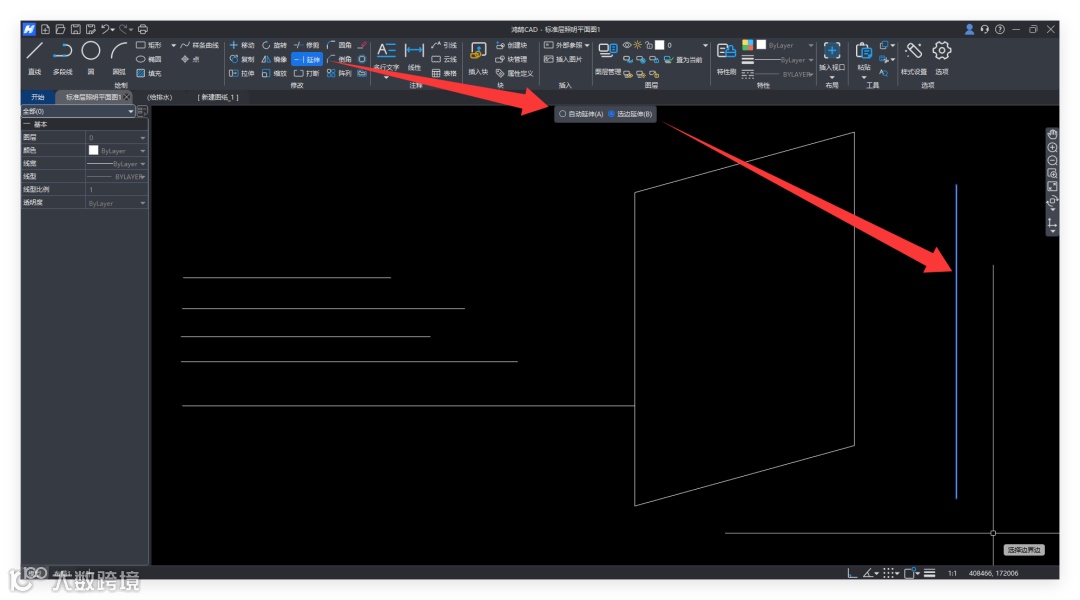

就用鸿鹄CAD左上角的【延伸】，勾选“选边延伸”，选中右边竖线作为延伸边界线，回车确认。

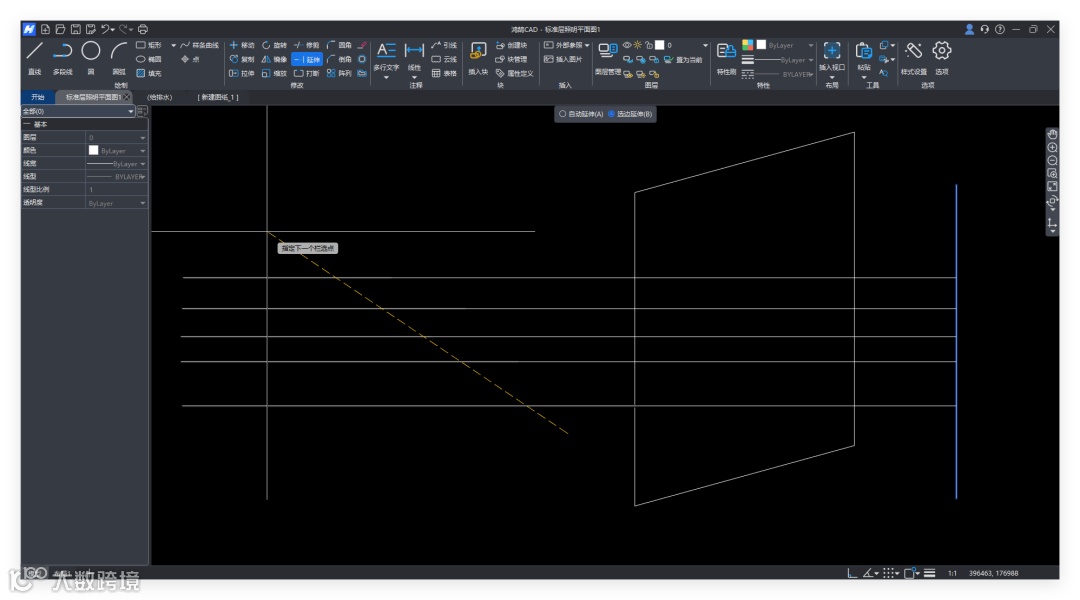

然后拉线选择要延伸的对象，可以让拉出的黄色选择线覆盖左侧这5根线段，就能看到这5根线自动延伸到了右边竖线并和竖线相交。
注意事项，拉线选择的时候，黄色选择线要在这5根线各自的中点右侧，因为选在中点右侧是向右延伸，选在中点左侧就是向左延伸了。

好啦，以上就是CAD竣工图画改过程中常用的快速修改的2个小技巧，下一期还会继续分享画改技巧，希望对大家上手学习画图有所帮助~
照着教程在软件里多多练习，能更快地掌握哦~
这里总结了一份CAD快捷键大全给大家。

最后，选对合适的工具是提高效率的基石，
鸿鹄CAD安装包不到40M，支持中文命令+智能模糊匹配，实时渲染，更高效易用。
现在可以直接在软件里自动开通试用，让你免费拥有正版CAD制图软件，快上手试试，和我一起每天坚持练习画图~
