“别人家的数据中心”数据中心行业大型技术资源连载,通过共享实际案例报告中可共享部分的信息,采用图+数据的展现形式,直观且深入的剖析在不同数据中心项目中不同实施技术的应用价值与成效。逐个项目的具体分析与点评,加上阶段性的大数据汇总分析,相信能够为行业市场提供来自项目一线的最权威应用类数据分析,辅助数据中心行业快速高效发展。
中国计算机用户协会 · 机房设备应用分会 · 创新实验室
=======================
今天发布的是证券行业某重量级代表公司的数据中心机房!进门的时候经过一个长走廊,那机关设置的,简直跟《碟中谍5》里面那个能评估一个人走路习惯的装置一样!哥当时腿就软了。。。。

现在开始正式介绍:

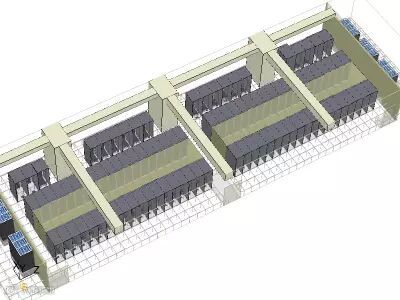

N多个模块,这只是其中之一!
该模块机房重要数据统计:

由于进行了全冷通道封闭,制冷效果杠杠的!

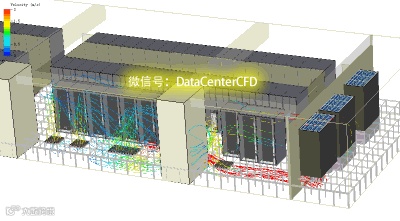

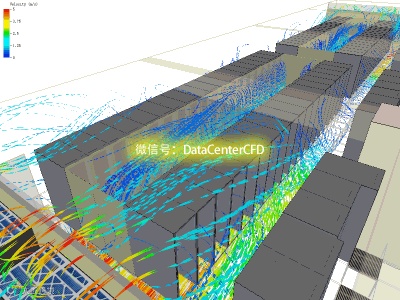

封闭冷通道 气流风速动态图

室内风速

室内区域风压分析,可以明显的分辨出正压及负压区

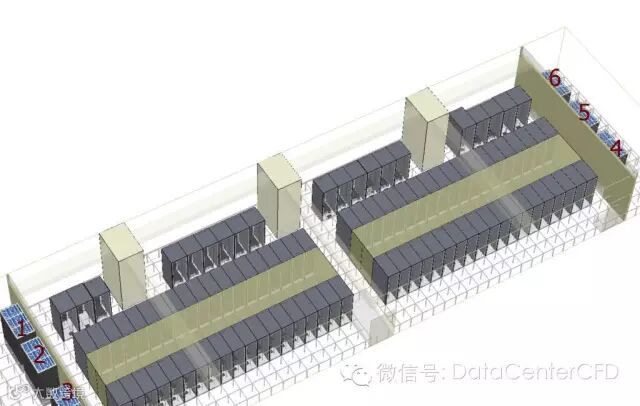

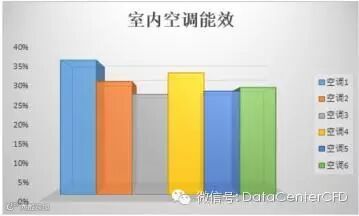

各空调能效分析


在评估的过程中,我们也发现了一些问题

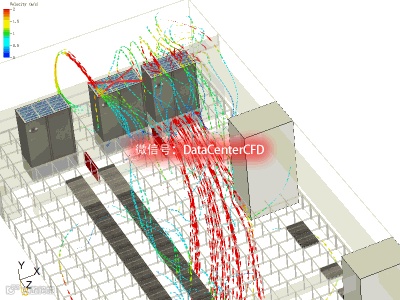

由于结构挡风,导致的局部末端气流不畅

存在短路回风情况后,运行空调的运行能效降低了9.7%

我们进行了一点小小的改动:增加供风隔板

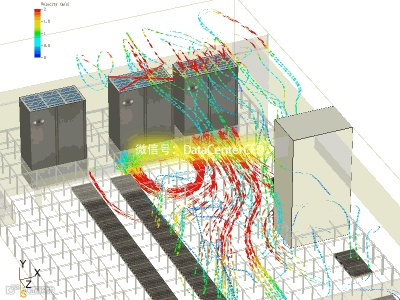

经过局部小改动后,图中右侧运行空调的能效达到了57.8%!很清楚的看到,有效了增加的短路风的短路距离,大大降低了短路回风的情况!

深度分析;小改动,大成效!
