上篇文章我们主要谈了成本问题，于是有大厂问我们性能问题，问我们XPU能不能做“高性能计算”，能不能做Data Fabric，做资源池化。同时还有些没有搞明白系统架构的“技友”认为数据芯片必须是网络芯片才行。
今天我们借Nvidia GPU或者高性能计算，聊一聊Nvidia DPU的秘密。为什么Nvidia要做DPU，未来Nvidia会如何打通的DPU和GPU，DPU和GPU如何协同计算？同时在这中间XPU能起到什么作用？
一、数据处理

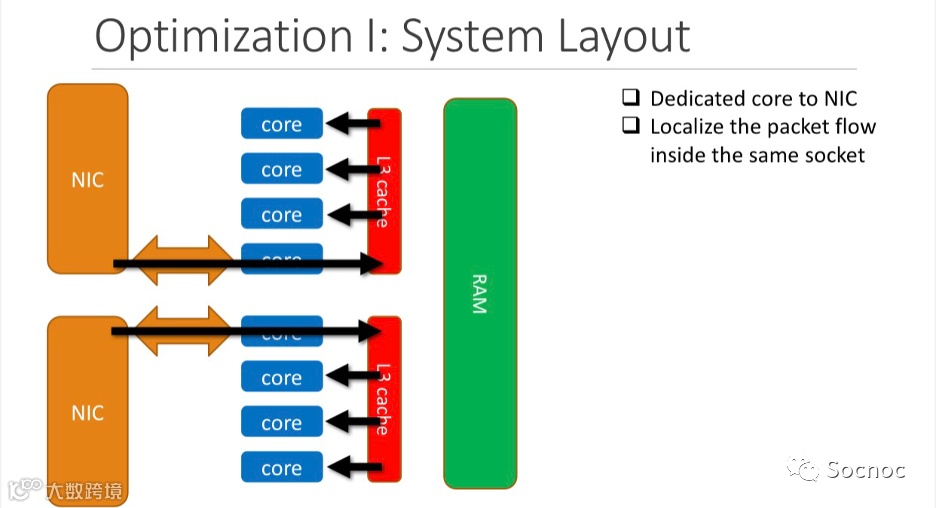

之前我们介绍了，数据从网络到设备是要经过CPU的。详细路径是网络、系统内存、设备内存。在整个过程中虽然CPU由于content switch的原因会增加中断和延迟，但实际高性能网络计算中，我们都会选用独占计算核心的方式加速网络处理。比如在DPDK软件架构中我们可以做两个优化来提升网络处理能力：
独占式CPU核心处理网络计算 + AVX指令
让L3缓存地址（hot memory）和网卡（NIC）的设备内存（device memory）重合，提升I/O性能
第一点是Intel CPU和现在arm CPU都开始支持的特点，在smartNIC、DPU中都利用了这一点来提升网络处理能力，技术趋势应该是增加AVX位宽或者干脆放一个阉割的GPU进来加强处理。
第二点比较难，基本除了Intel其他公司很难利用这一个特点，未来Intel肯定会在这一块上做文章，提升Intel低端CPU的网络处理能力。其他几家的技术趋势是提升内存的吞吐率，也就是将DDR4升级成HBM或者HBM2、HBM3。当DPU系统的RAM升级到HBM2之后，CPU L3的优势将不再存在，未来CPU的架构会进一步变革（GPU的性能提升除了计算核心多，另外一大原因就是显存速率极大）。
通过设计数据结构和系统架构，流量处理可以直接利用L3，数据到计算核心的路径非常短。如果每个核心可以处理10G流量，那么16个核心就可以处理160G的流量了。于是ARM多核心架构对于网络流量处理具备先天优势。所以我们可以总结如下：
高速IO有利于流量处理，直接到CPU L3或者配备HBM2高速内存最好
多核心并行处理，每个核心处理一个网络VF流量最佳
二、GPU高性能计算
“冯诺伊曼架构下的高性能计算的核心是结构化管理多host、多GPU的内存”
由于DDR4和HBM的速率是远远超过SSD等存储介质的。所以大部分SmartNIC面临的尴尬在于，如果仅仅由于网络流量加速和存储加速应用场景，Intel DPDK + FPGA是具备足够竞争力的。Intel DPDK降低网络路径，FPGA增加算力。在传统的存储加速市场，Intel的问题是要不要开放高级功能给低端CPU。因为这样会挤压Intel高端CPU的利润空间。现在Intel推出的IPU应该是沿着这一条技术路线调整，通过封装技术进一步降低成本，通过增加功能提升价格，从而提升解决方案的利润率。
真正对网络数据延迟非常敏感的行业是GPU集群技术，比如GPU集群ML训练等专用计算领域。

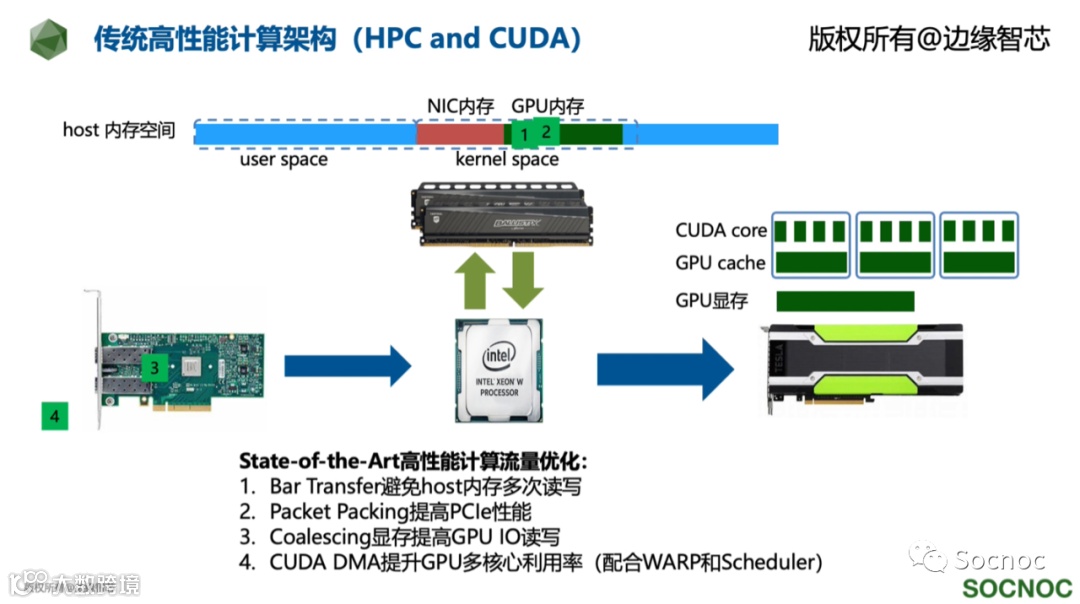

传统高性能计算架构中，网卡设备和GPU设备都属于CPU的PCIe设备树（Device Tree）下的一个节点。在现代操作系统中，每个设备在系统内存中存在一个缓存区域（device memory space）用于CPU和设备DMA的数据系统作用。一般来说当数据从网卡中流入系统的时候，数据包先，1）到NIC内存（NIC DMA处理），然后2）driver（系统级别）将数据搬移到GPU内存中，3）GPU的DMA再将数据从GPU内存同步到GPU显存中（GPU卡上的onboard内存）。如果网卡和GPU之间的driver开发不优化的话，可能数据还要从kernel space到user space走一圈。总结来说，在传统高性能计算中，数据流量优化主要有以下4条：
1. Bar Transfer 避免数据在host 内存中的多次读写，但一般至少得一到两次
2. 从GPU host 内存到GPU显存时，对数据进行压缩，这样充分利用PCIe的高吞吐率，但会增加系统延迟，一般根据应用来优化
3. CUDA核心读取读取显存数据的时候，一次读取整条，比如1024B，或者2048B等，提升GPU显存的吞吐量
4. 利用软件优化CUDA核心的IO和计算时间，需要对应用非常了解，同时利用GPU的scheduler特色
根据我个人多年经验来看，基本上当前采用的优化方法为1和3，2和4比较难，需要对应用和系统都非常了解。
在GPU核心数量已经达到3000+以上的今天，内存IO的问题更加明显，主要发生在网卡系统内存、和PCIe吞吐量和GPU显存上。
高性能计算系统优化方法：GPU and CUDA
三、Nvidia为什么要收购Mellanox？
前些天和一位Fungible的高管交谈中，对方说黄教主收购Mellanox做DPU得到了Fungible的很多启发。的确从名字看来Nvidia的确抄袭了Fungible，但从解决的问题出发，Nvidia的目标不在流量卸载。虽然由于技术来源Mellanox，所以当代DPU或者SmartNIC有明显的卸载和云管理特色。但从长远来看，Nvidia需要或者正在解决的是，数据如何高速从DPU“直接”到达GPU。
为什么Nvidia要收购Mellanox而不是其他网络公司呢？在硅谷和以色列存在大量的网络芯片公司，唯独Mellanox吸引了Nvidia的兴趣。原因是什么呢？
笔者从网络协议层考虑，Nvidia收购Mellanox的本质原因其实不是网络技术，而是为了IB和RDMA协议。

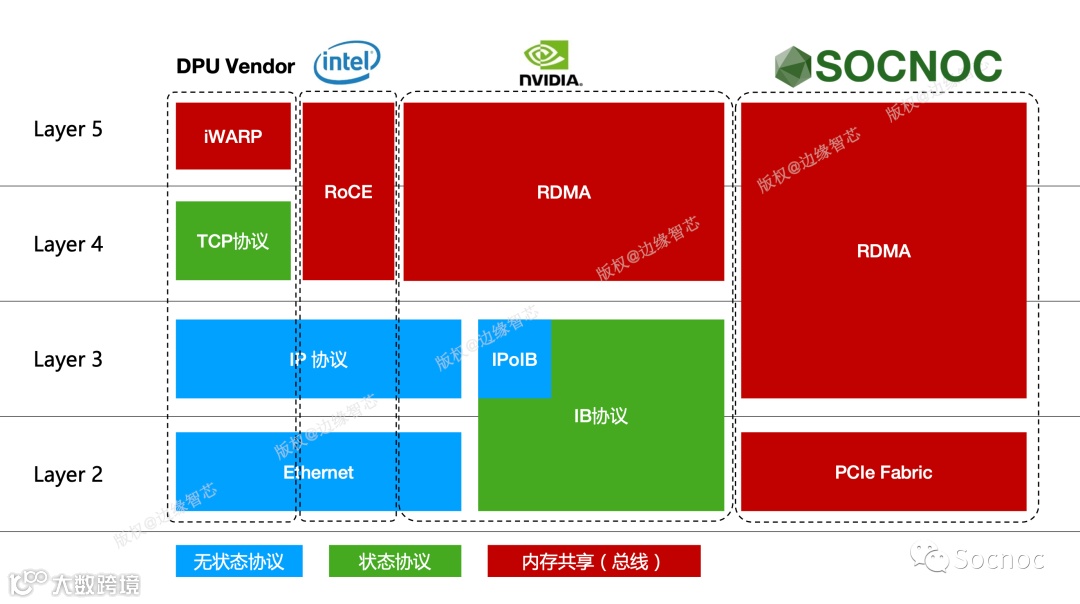

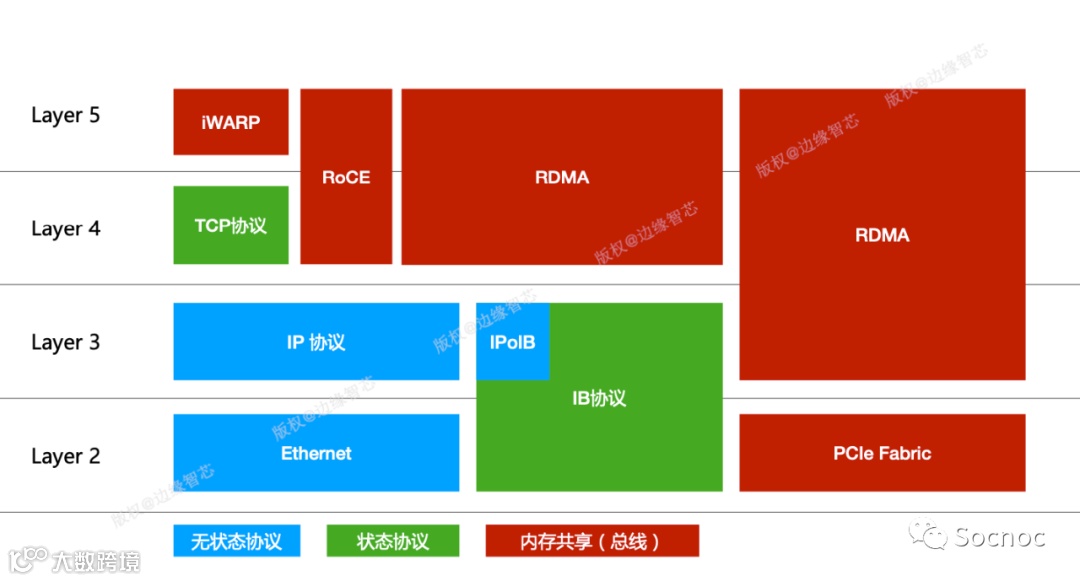

基于不同协议的内存管理方案
“RDMA是基于IB技术的一种远程类总线协议（共享内存）”。在HPC行业MPI对IB的支持非常悠久和成熟。所以Nvidia又开始了GPU的老套路，从HPC行业入手。所以大家看到在黄教主GPU的ppt中一般都会出现MPI，现在在DPU的ppt中也出现了MPI。笔者认为，一是因为黄教主对HPC情有独钟，二是的确HPC行业不缺钱，三是因为HPC行业对GPU和Mellanox都不陌生，基本上做HPC应用的人都知道Nvidia和Mellanox，市场切入非常快。所以笔者认为如果不在IP协议（L3层）之下创新，DPU公司无法面对Nvidia+Mellanox的竞争。
四、XPU的创新
在之前我们介绍过，XPU是一个基于PCIe技术的数据芯片，我们基于传统北桥技术，开发自己的协议和架构，构建专注于L2数据转发。从CPU为中心的架构中重新释放北桥的中心地位，构建下一代，“解耦合、可组合、高速、低成本”的计算架构。

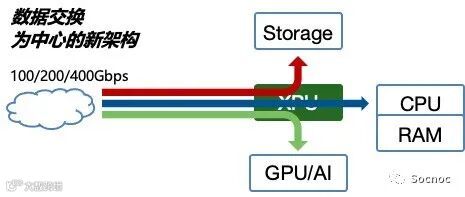

在XPU架构中，数据转发完全不需要host CPU参与，数据可以直接传递到GPU或者SSD中。
基于PCIe Fabric的RDMA协议将实现多设备数据互联互通。由于不需要经过状态转换，XPU实现更高的数据传输效率。
XPU将彻底释放PCIe能力，无需CPU即可以构建网络和可组合基础设施
最后我们用一个动图总结当前高性能计算系统优化方法
High Performance Computing for All！
One More Thing
由于data本身的特色（参考网络通讯设备市场），数据芯片未来会分为L2/L3（交换芯片XPU）、L3以上（计算芯片DPU）、和可能的控制器（Controller，IPU）几种。我们专注于交换和软件：
XPU专注高速交换
DPU专注数据处理
IPU专注集群管理
写到最后，笔者认为，计算架构的创新是一个螺旋式发展的过程，从集中到分布，从聚合到接偶，从云到边缘，技术的主线是围绕着计算和IO的平衡来发展，驱动力却是性能和价格的平衡。在摩尔定律失效的时代，通过工艺提升来降低成本的优势不在存在，给新计算架构带来了巨大机会！
