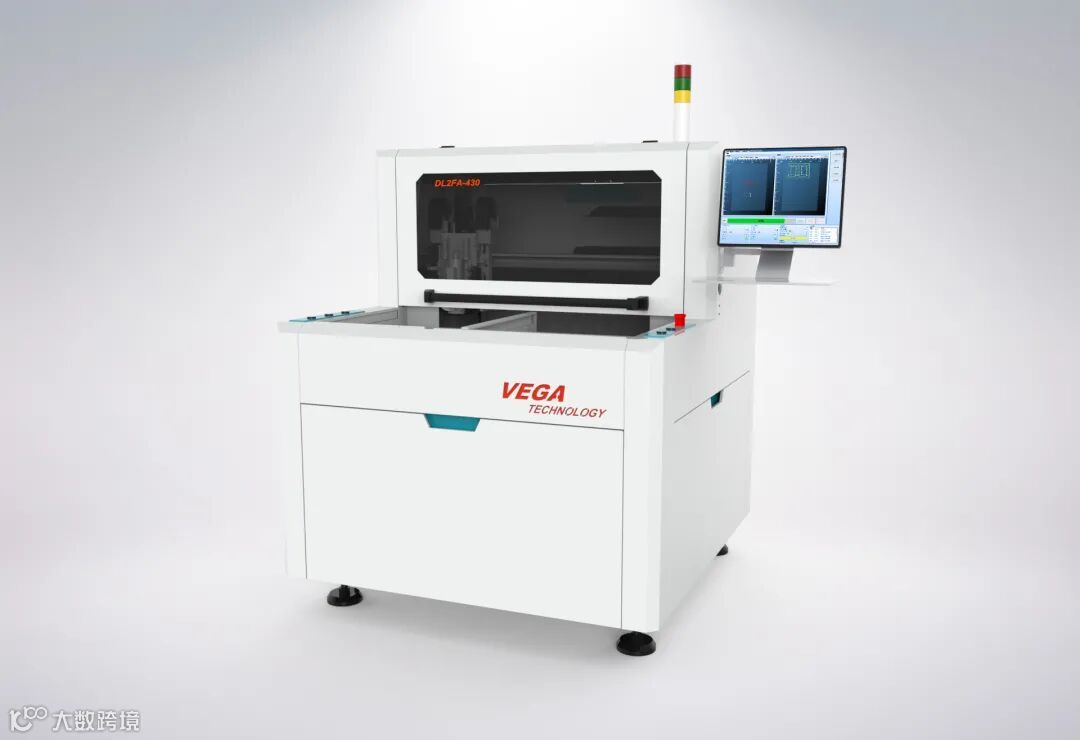

技术特点
01

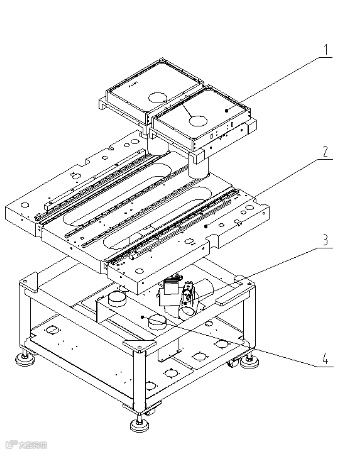

大理石台面
▶ 采用大理石台面，提高精度及加工稳定性。
02

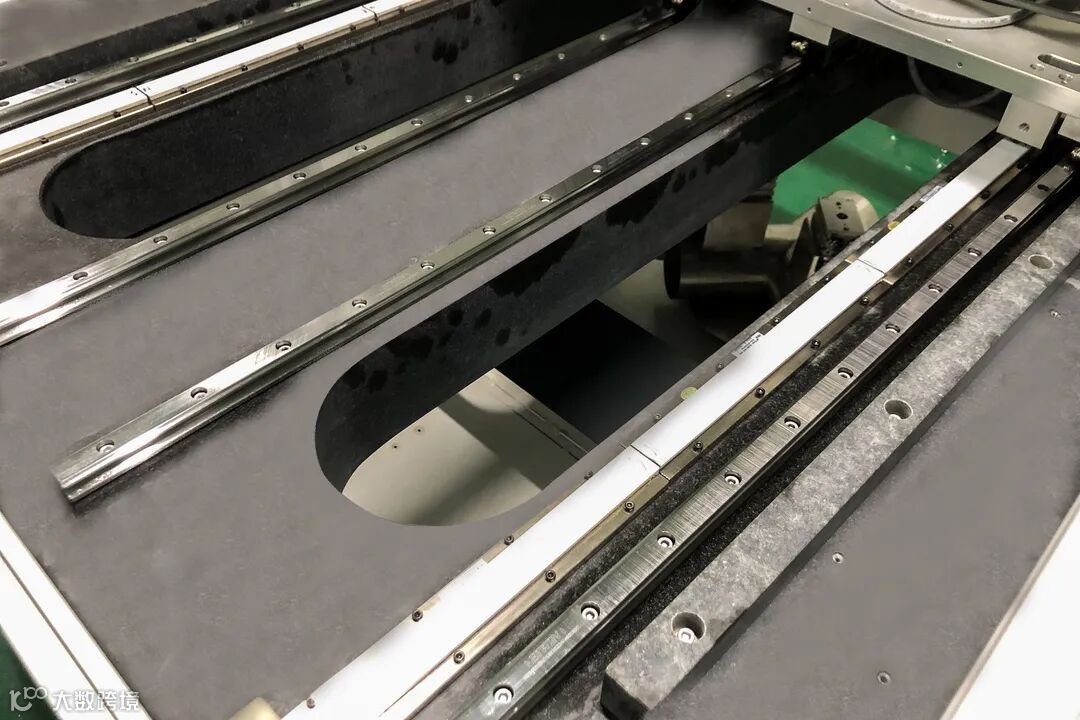

直线电机
▶ X、YL、YR三轴配备直线电机和磁栅尺，采用全闭环控制；
▶ 直线电机速度更快、精度更高、无磨损，终生无需维护和更换；
▶ 全闭环控制，提高精度和稳定性，从而提高生产效率和品质。
03
视觉系统

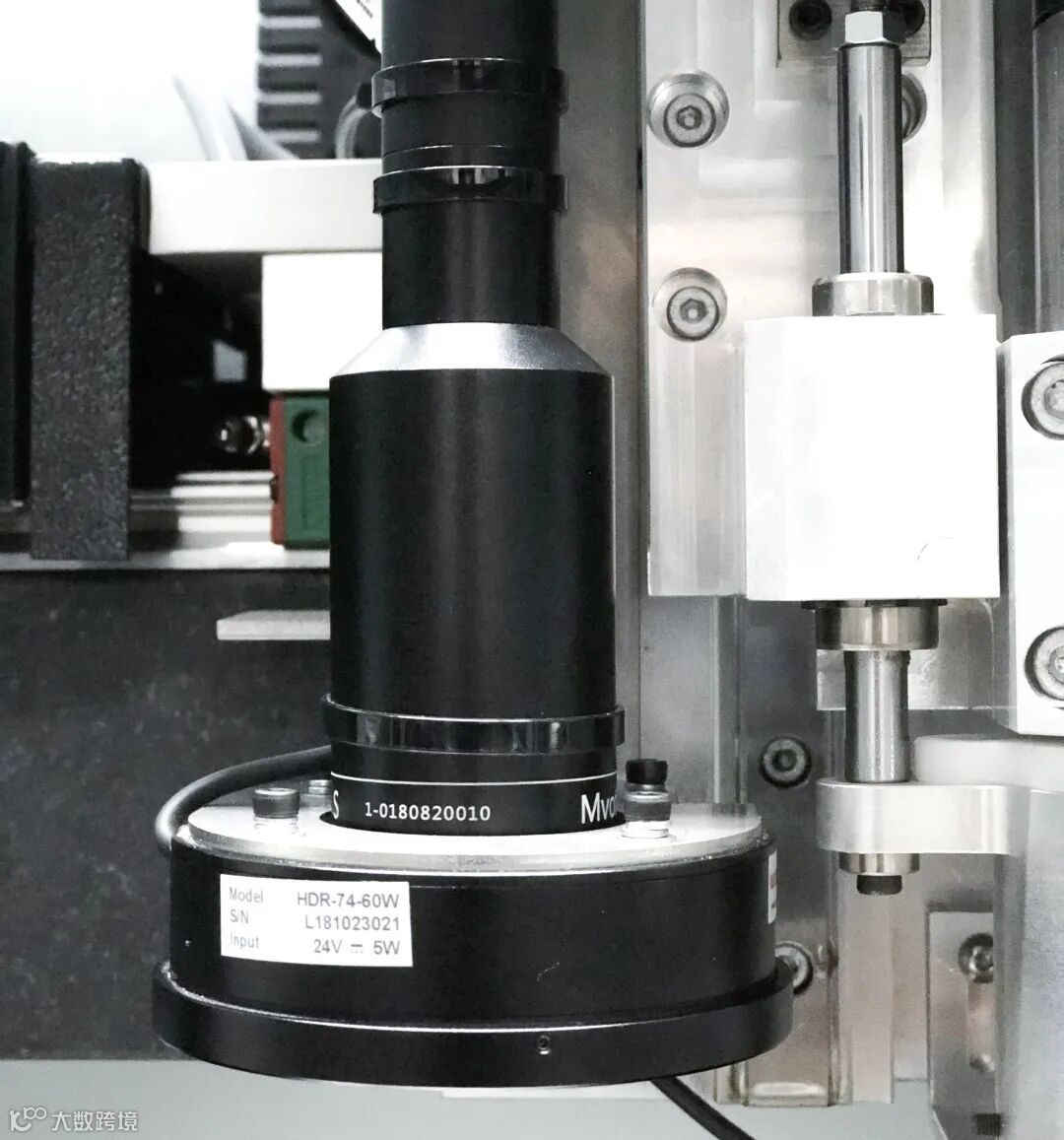

▶ 标配高速CCD及远心镜头，具备自动校正和定位判断功能，提高切割精度。
04
断刀检测

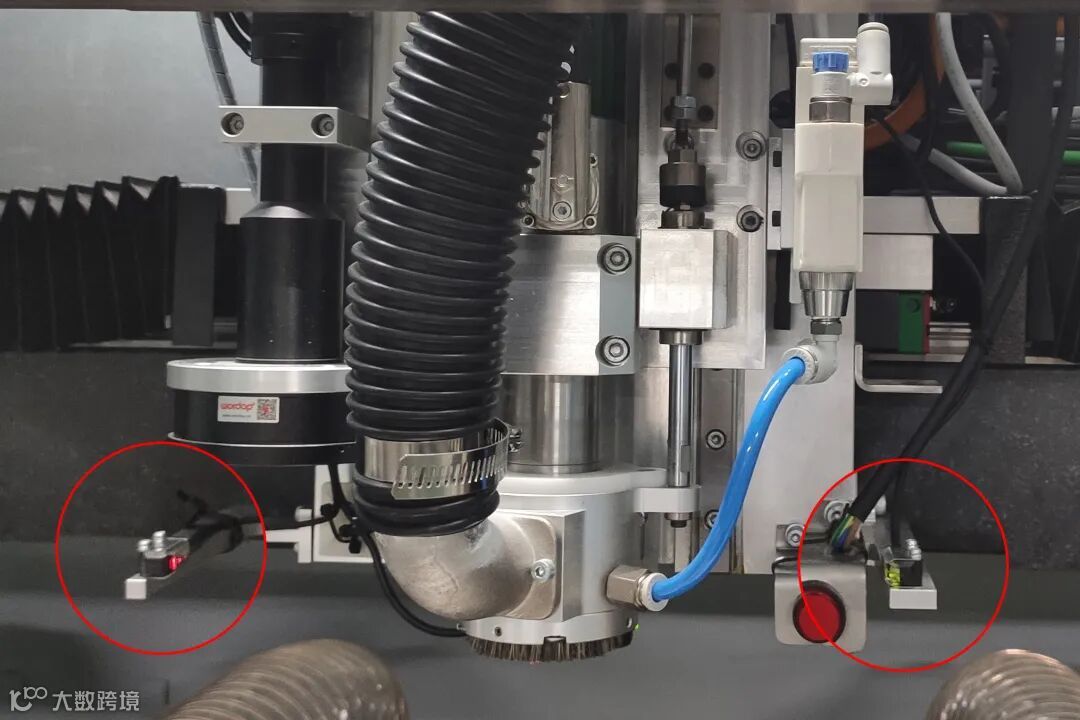

▶ 配备断刀检测、滑刀检测、测量刀长功能，提高切割安全性。
05

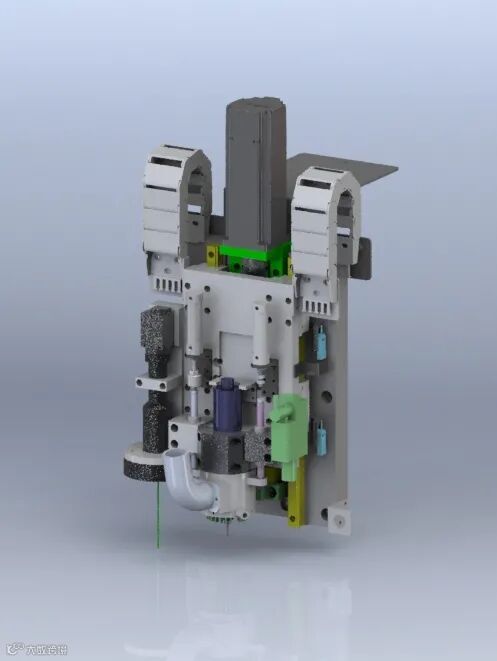

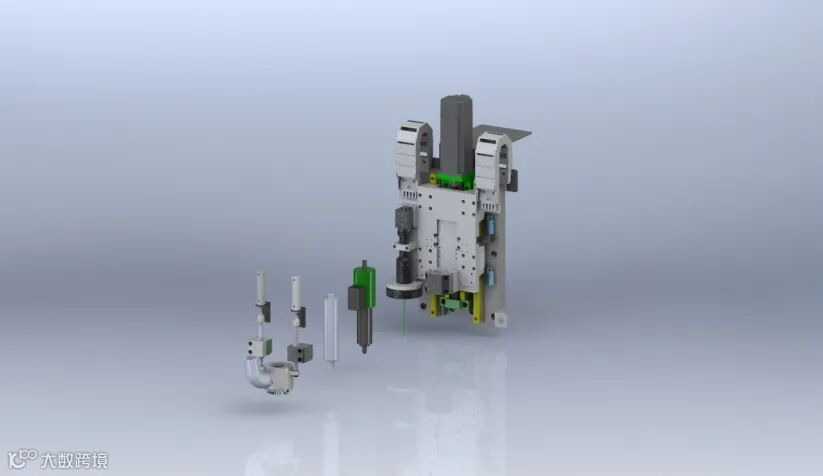

模块化设计
▶ 采用模块化设计，方便升级为自动换刀及上下吸尘。
06

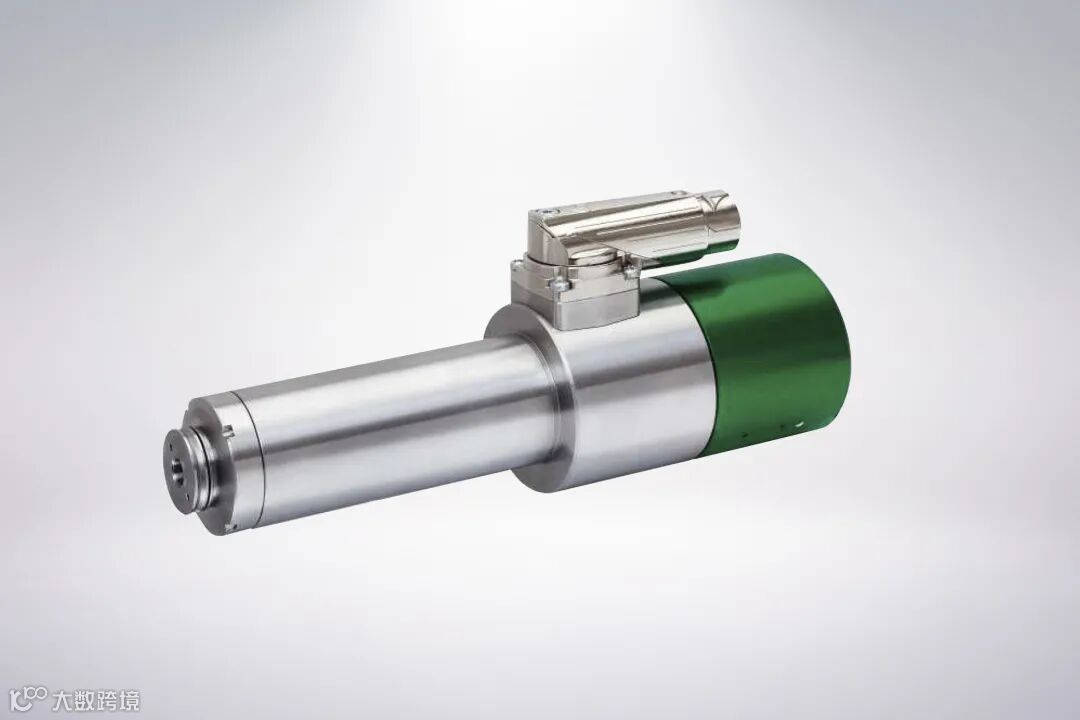

主轴
▶ 选配自动换刀高速主轴，分板应力小、切割精度高、人力成本低，适合任何形状的PCB板切割。
07
控制系统

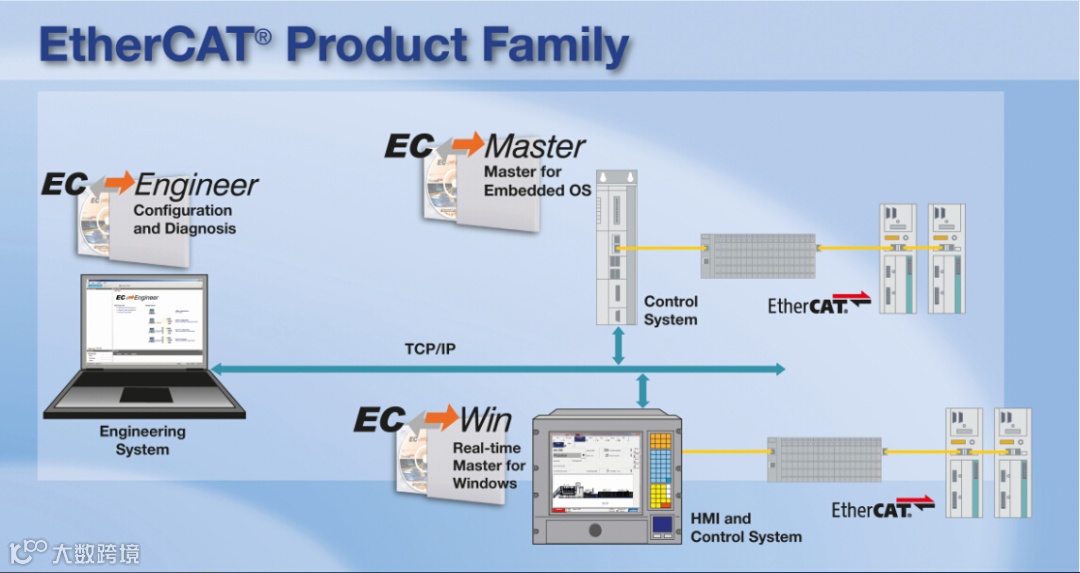

▶ 控制系统采用EtherCAT总线模式，兼容性强大、响应速度快、性能更稳定。
08
上、下吸尘
▶可选配上吸尘和下吸尘，可根据不同需求自由切换吸尘方案，更人性化：
▶ 上吸尘配备可伸缩式吸屑罩吸尘效果好，治具配备盖板，切割精度高；
▶ 下吸尘采用封闭式腔体，无需配备盖板，可节约成本。
09
寻边切割

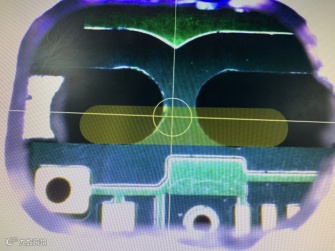

▶ 视觉系统识别切割点边缘所在位置，每次分割都依据视觉补偿数据，重新规划路径，避免治具误差，实现高精度分板。
10
编程方式

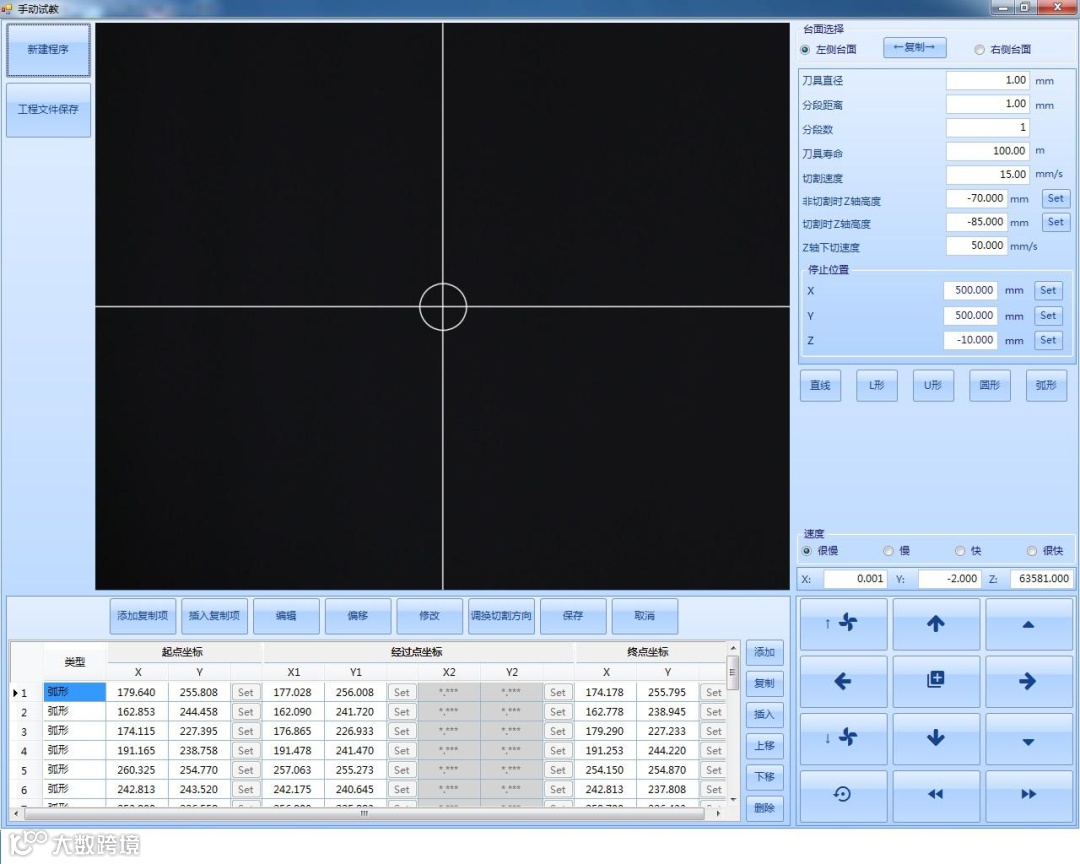

▶ 采用手动示教和CAD文件导入的编程方式：

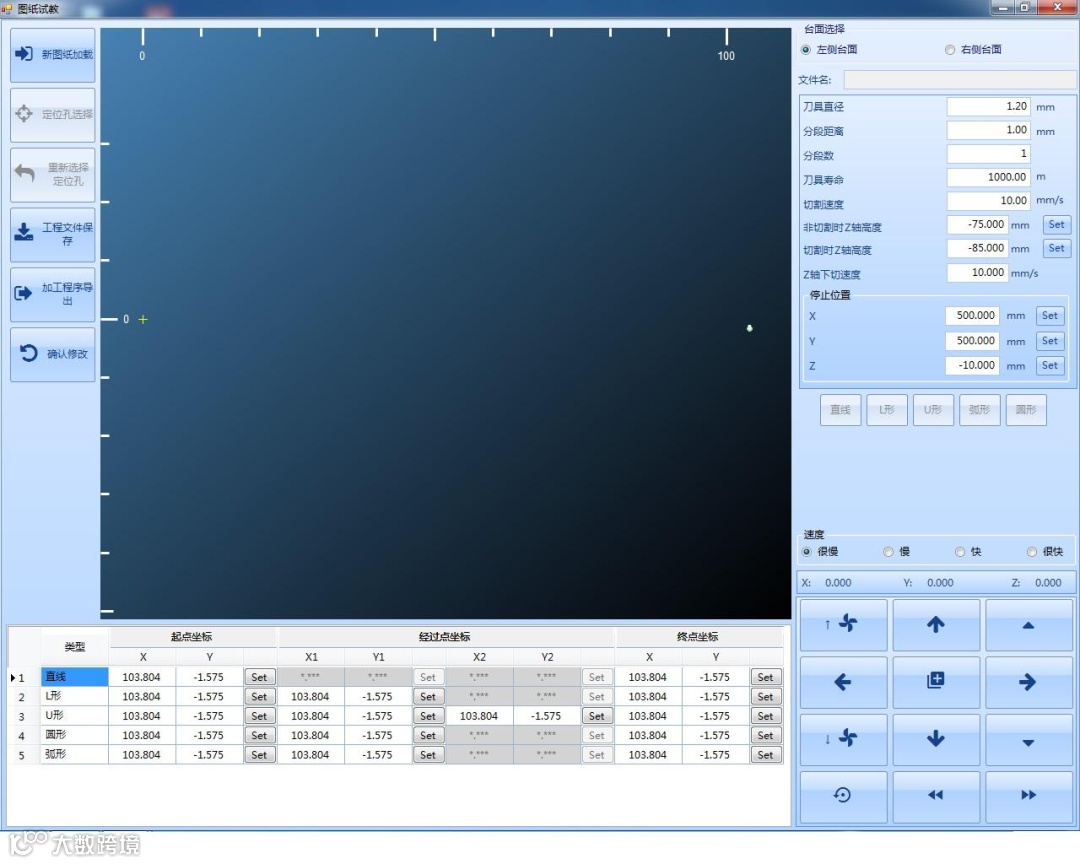

▶ 手动示教：图示化操作画面，屏幕上直接做分板程式，简单易学；
▶ CAD文件导入：导入DXF文件自动生成切割程式，更方便。
技术参数
|
产品性能 |
|
|
加工台面 |
双台面，可同时进行PCB板的上下料和分板切割 |
|
铣刀直径 |
Φ0.8mm-Φ3.17mm |
|
刀柄直径 |
Φ3.175mm |
|
定位精度 |
±0.02mm |
|
重复精度 |
±0.01mm |
|
切割精度 |
±0.05mm(不包括治具精度) |
|
切割范围 |
X：350mm Y：485mm Z：88mm（手动换刀） X：350mm Y：430mm Z：88mm（自动换刀） |
|
零件高度 |
向上：15mm（铣刀长度） 向下：45mm（专用治具）35mm（万用治具） |
|
PCB厚度 |
0.5-2.0mm |
|
最大移动速度 |
X、Y、Z：1000mm/s |
|
最大切割速度 |
100mm/s以内 |
|
主轴转速 |
最高6W转 |
|
使用电机 |
X、YL、YR使用直线电机，其它均AC伺服马达 |
|
产品功能 |
|
|
刀具检查 |
断刀检测、滑刀检测、刀长测量 |
|
基准点识别 |
标准、圆形、方形 |
|
切割模式 |
直线、L型、U型、弧形、圆形 |
|
切割路径规划 |
直接坐标输入、CCD示教、CAD图纸导入 |
|
程式存储方式 |
HDD及USB |
