在当今全球化的时代，轨道交通行业面临着前所未有的挑战与机遇。随着城市化进程的加速，人们对于高效、安全、环保的出行需求急剧增长，这促使轨道交通系统必须不断升级和创新，以满足日益复杂的运营和用户需求。在这样的背景下，基于模型的系统工程（Model-Based Systems Engineering，MBSE）作为一种先进的数字化方法，正逐渐成为推动轨道交通行业发展的关键力量。

数字工程最初是由美国国防部发起的一项战略举措，其目标是通过共享数字框架，将国防生态系统的所有组成部分——从政府和监管机构到主承包商、其供应商以及制造商——连接起来。此后，英国、澳大利亚等国家也纷纷采用了类似的策略。在轨道交通领域，虽然没有像国防领域那样由政府层面统一推动数字工程战略，但行业内各企业为了提升竞争力，也在积极探索数字化转型之路，而MBSE正是这一转型过程中的核心要素。

数字工程框架强调四个基础支柱：数字孪生、数字线程、数字工件和数字模型。其中，由需求、结构、功能和架构表示组成的数字模型是MBSE的核心。在轨道交通系统中，这个数字模型涵盖了从线路规划、车辆设计、信号控制到运营管理等各个方面的信息。它提供了一种通用语言，以及更一致且可追溯的“事实来源”，能够显著增强多个工程学科之间的协作。

一、什么是MBSE及其重要性

要理解MBSE，首先需要掌握系统工程的概念。系统工程就像是一把跨学科的大伞，连接着机械、电气、电子和软件工程等专业领域，其作用是确保一个系统的所有子系统和组件能够协同工作。以轨道交通车辆为例，它涉及到机械结构、电力驱动、电子控制系统以及软件算法等多个专业领域，系统工程的任务就是将这些不同领域的工作整合起来，使车辆能够安全、高效地运行。

MBSE则在此基础上更进一步。它不再依赖传统的文档记录方式，而是通过集成模型来捕获系统的所有需求、设计和验证信息。这些模型并非仅仅是可视化的图表，它们是动态的、富含语义的工件，能够实现数据驱动的决策制定、模型重用、验证、仿真以及可追溯性。

实施MBSE需要一种范式转变。企业需要从传统的以文档为基础的工作文化转变为以数字模型为核心的文化。这种转变能够增强信息的连续性和可追溯性，减少因沟通误解导致的错误，并提高设计迭代的速度和准确性。在轨道交通项目中，由于涉及众多的参与方和复杂的技术环节，信息的准确传递和可追溯性至关重要。采用MBSE后，所有的设计信息都集中在数字模型中，各方可以实时共享和访问，大大减少了信息不一致和错误传达的可能性。

二、轨道交通行业采用MBSE的重要意义

轨道交通行业与航空航天和国防行业类似，都属于“任务关键型”领域，系统故障可能会导致严重的生命财产损失以及影响社会的正常运转。而且，随着技术的不断进步，轨道交通系统的复杂性呈指数级增长。早期的铁路系统主要是基于机械结构，而现代的轨道交通系统则集成了先进的电子技术、复杂的软件系统以及智能化的运营管理功能。

如果继续使用基于文档的系统来管理如此复杂的轨道交通系统，不仅会导致设计不准确，而且在实际操作中也越来越难以实现。MBSE则提供了一种可扩展的解决方案，它能够在统一的数字环境中组织、模拟和验证多个系统，具有明显的优势：更好的系统集成能力，能够确保各个子系统之间无缝协作；能够在设计早期检测到错误，降低后期修改的成本和风险；简化合规流程，满足严格的行业标准和法规要求；显著改善利益相关者之间的协作，包括制造商、运营商、供应商以及监管机构等。

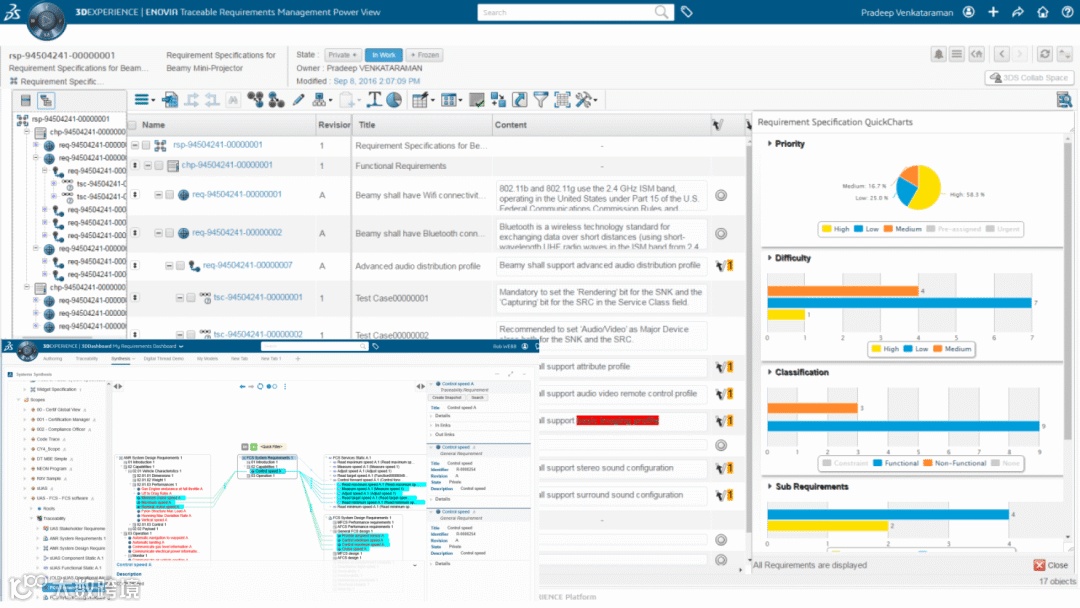

达索系统（Dassault Systèmes）的CATIA Magic平台（以前称为MagicDraw或Cameo）在轨道交通行业的MBSE应用中处于领先地位。该平台支持多种标准框架，如UML和SysML、UAF、UPDM、DoDAF、MoDAF和NAF等，是市场上最符合标准的工具之一。多年来，CATIA Magic在全球范围内被广泛认可为行业首选解决方案。在轨道交通领域，许多企业借助CATIA Magic平台构建了完整的MBSE工作流程，实现了从需求管理、系统设计、仿真分析到验证确认的全生命周期数字化管理。

三、MBSE的关键优势

• 管理复杂性
  MBSE在处理现代轨道交通系统日益增长的复杂性方面表现出色。它提供了一种结构化的方式来对硬件和软件组件之间的接口和依赖关系进行建模，从而降低了集成失败的风险。

• 可追溯性和质量保证
  在MBSE环境下，每一个需求变更都会自动在模型中传播，这使得在整个开发生命周期中能够进行实时影响分析和可追溯性管理，而这对于静态文档来说是极其困难的。在轨道交通项目中，需求变更经常发生，可能是由于客户需求的调整、技术的更新或者法规标准的变化。

• 增强的可重用性和成本效率
  MBSE通过模型库促进模块化设计和模型重用。企业可以创建标准化的组件和设计模式，并在多个项目中进行适配，从而降低成本和开发时间。同时，它还支持产品线工程，能够更高效地开发产品变体。

• 保护知识产权

  在轨道交通行业的协作数字生态系统中，知识产权保护至关重要。像CATIA Magic这样的MBSE平台提供了对项目和模型访问的细粒度控制，包括数据标记和分类、过滤以及基于网络的查看功能，可防止未经授权访问敏感的模型信息和受保护的知识产权资产。在轨道交通项目中，涉及到许多企业的核心技术和商业机密，如车辆的动力系统设计、信号控制算法等。

• 实现面向未来的能力
  MBSE支持在设计的早期阶段进行机械、电气和软件领域的集成建模，确保下游团队基于共同的基线开展工作，减少了从头开始的需求，并在整个制造过程中保持设计的连续性，以便轻松支持未来可能的创新。

• 下游流程的高投资回报率
  虽然在设计早期阶段采用MBSE可能会增加一定的工作量，但它能够显著减少详细设计、实施、测试和支持阶段的下游工作量。研究表明，在整个产品生命周期中实施MBSE，能够实现更有效和高效的工作。

四、轨道交通行业应用MBSE面临的挑战

尽管MBSE具有诸多优势，但在轨道交通行业中推广应用仍面临一些挑战。最大的挑战在于转变组织的思维方式和文化。习惯于使用文档工作的团队需要学习新的工具和方法。轨道交通行业长期以来形成了一套基于文档的工作流程和管理模式，员工对于传统的工作方式较为熟悉和依赖。引入MBSE后，需要员工掌握新的建模工具、学习新的系统工程方法，这对于员工来说是一个较大的挑战。为了克服这一障碍，政府和企业都在加大对员工技能提升的投资，通过组织培训、开展技术交流活动等方式，帮助员工尽快适应MBSE的工作模式。

另一个障碍是专有信息的保护问题。轨道交通企业拥有大量的专有技术和商业机密，在采用MBSE进行协同设计和开发的过程中，如何确保这些信息的安全是企业关注的重点。虽然像CATIA Magic这样的MBSE平台现在提供了强大的信息或模型交换功能、多种访问控制功能以及数据标记和分类机制，使得在不损害知识产权的前提下进行协作变得更加容易，但企业仍然需要制定完善的信息安全管理制度，加强对员工的信息安全培训，确保在享受MBSE带来的便利的同时，保护好企业的核心利益。

五、从系统到制造和运营

在轨道交通的供应链中，MBSE支持着一个多层次的生态系统。最上层是政府机构，它们定义了轨道交通系统的总体任务级能力要求。

MBSE提供了一个统一的框架，支持从高层次的能力建模到详细的物理设计、制造以及运营指令的整个层级体系。这种端到端的可追溯性确保了在产品的整个生命周期中信息的完整性。

随着轨道交通系统变得越来越智能、互联和自动化，传统的工程方法已经无法满足行业发展的需求。MBSE已成为轨道交通行业的战略必需品。通过采用MBSE，企业能够加速产品开发、提高产品质量、保护知识产权，并在复杂且高要求的发展环境中确保系统的未来适应性。在这个速度、准确性和质量至关重要的时代，MBSE将为轨道交通行业的发展注入强大的动力，推动行业不断向前发展，实现更加高效、安全、智能的轨道交通运营目标。
