一、产品概述
甲醇制氢高温燃料电池是通过甲醇重整制氢与高温质子交换膜燃料电池（HT-PEMFCs）技术耦合集成的在线制氢燃料电池产品。
以甲醇溶液作为氢能载体燃料，经过汽化蒸发器形成混合蒸汽，进入甲醇制氢微反应器获得重整富氢（约70%H2、1～3%CO，etc）,富氢经过液冷循环换热后，直接进入HT-PEMFC电堆，实现安全、高效氢能发电。即“在线制氢-富氢发电 I 即制即用-安全可靠”。技术原理，见图1.1。

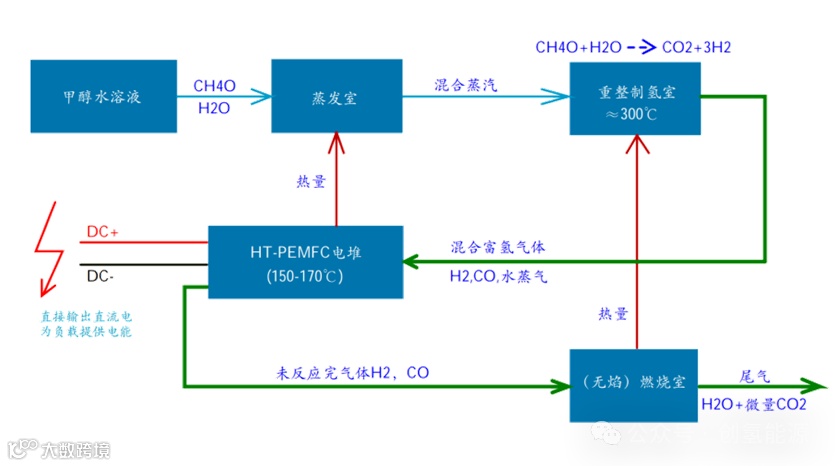

图1.1 甲醇制氢高温燃料电池 技术原理
在线制氢燃料电池
甲醇制氢高温燃料电池的结构简单、紧凑（无需氢气分离与提纯，无需高纯氢的压缩-氢缓冲罐等），核心子模块包含甲醇制氢反应器、HT-PEMFC电堆、重整气换热器、空气进气系统、制氢-燃料电池系统控制器。见图1.2.

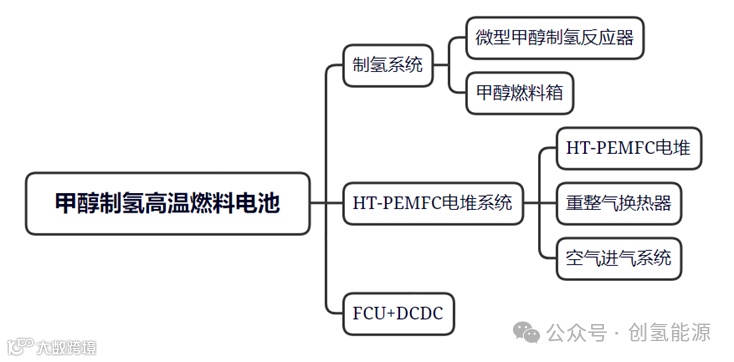

图1.2 系统核心子模块构成
甲醇制氢高温燃料电池采用模块化设计，现阶段涵盖3KW/5KW/6KW功率段，亦可以多模块组合集成，最高至100KW。
为什么优选甲醇？
甲醇作为战略清洁能源，被称作“清洁的煤、廉价的油、移动的电、移动的氢”，中国产能占全球总产能约60%，丰富易得、高效便捷，产业链完善而成熟，“制储运加”耗能低，经济性极强。
据权威报道，甲醇作为能源燃料，综合安全性高于传统燃料汽柴油、LPG等；而储存选择PP/PE塑料容器或不锈钢储罐即可，同燃油箱可以实现异形设计与工业布局，见图1.3。
甲醇溶液是现阶段已知单位体积含氢量最高的一种常温常压液体，储运加耗能低，安全可靠性高，是优质的氢能载体，质量含氢量与体积含氢量都非常高，其中：体积含氢量约148g H2/L,是35Mpa储氢约6倍；70Mpa储氢约4倍；-253℃液氢约2倍。

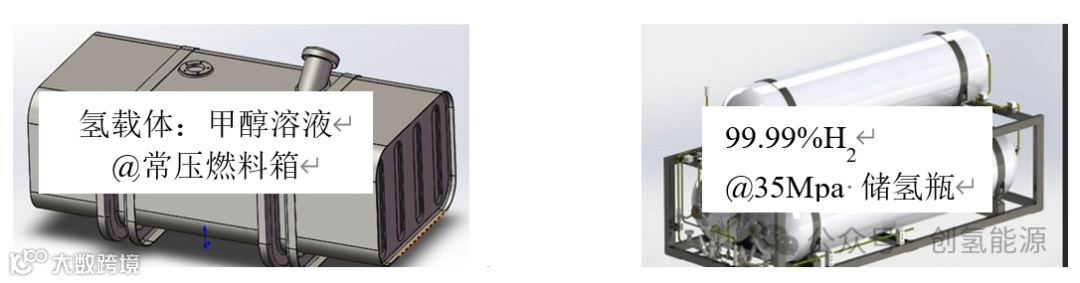

图 1.3 不同氢燃料的储存差异
二、产品特性与优势

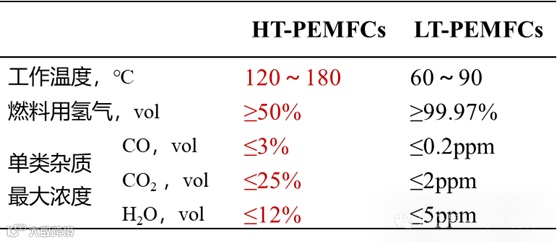

√在线制氢-富氢发电一体化。关键在于：HT-PEMFC优异氢杂质耐受能力；
√ 极简的水热管理。简化散热、省却增湿、氢泵、压缩机等重要组件；
√ 3/5/6KW模块化设计，高功率集成扩展～100KW ；
√ 在无加氢站覆盖的离网场景，远离“氢来源”、“氢储存”、“氢加注”顾虑。液体燃料供给，安全高效、便捷可行、经济性强（甲醇制氢约15元/kg H2→富氢发电约≤1元/KWh）；
√ 环境适应性高，适配固定和移动应用领域——主电源、增程电源、备用电源/辅助电源等工业、交通、建筑、军事等多元化场景；

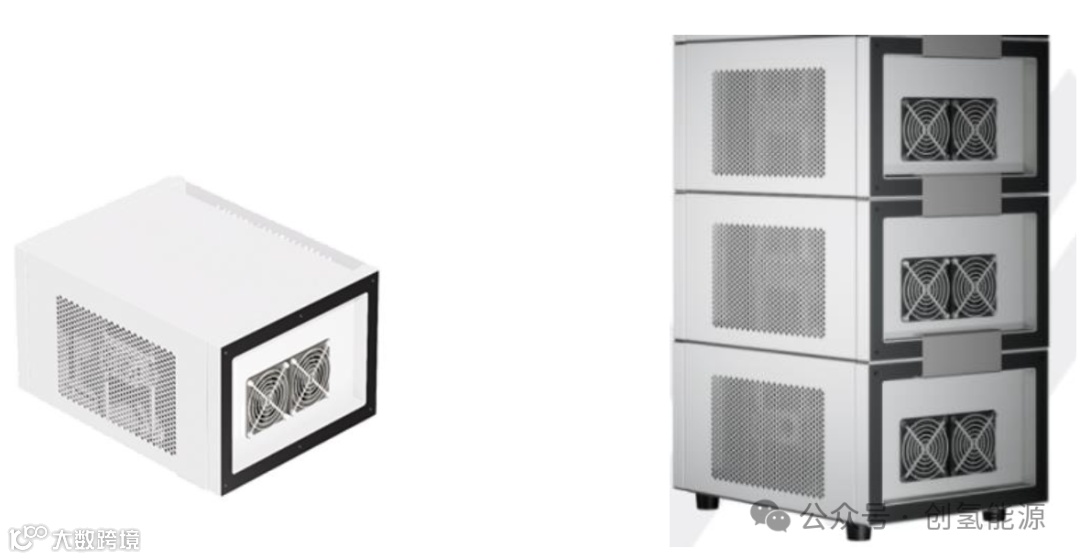

图2.1 单模块5KW 与 多模块集成15kw
若需要了解甲醇制氢高温燃料电池的产品规格书及进一步技术需求交流，欢迎联系创氢能源。
刘女士，18915827373（微信同号），sarah_cqny@163.com
创氢能源持续耕耘，聚焦高温质子交换膜燃料电池（HT-PEMFCs）技术与商业化近十年。致力以电堆为始，延伸至关键材料高温膜、高温膜电极等研究攻关、成果转化等。
链接国际国内HT-PEMFCs产业上、下游，携力构筑HT-PEMFCs技术产品蓬勃发展，为细分产业赛道发展加砖添瓦。
