一、芯片制造的产业分工格局

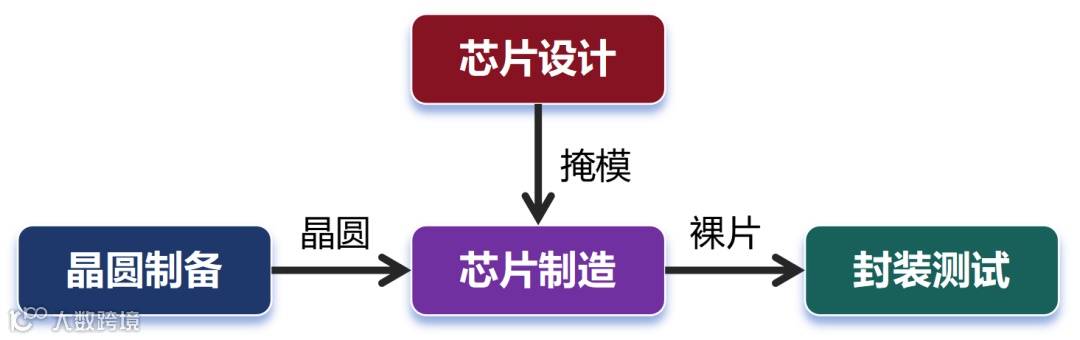

芯片制造是一场横跨数百道工序的精密工程，从产业链分工可划分为四大核心环节：芯片设计、晶圆制备、前道制造、封装测试。这一过程中，不同企业基于专业分工形成了三种典型模式：
- Fabless（无晶圆设计公司）
聚焦芯片设计，将生产环节外包。例如高通、英伟达通过设计高性能芯片，借助代工厂实现量产；曾经的华为海思也是典型代表，其设计的麒麟芯片需依赖晶圆厂制造。 - Foundry（晶圆代工厂）
专注芯片生产，不涉及设计。全球最大代工厂台积电（TSMC）掌握 3nm 等先进制程，中芯国际、华虹集团则是国内 Foundry 的核心力量。芯片制造环节的技术壁垒极高，国内企业即便具备先进设计能力，也常因找不到合格代工厂而面临 “卡脖子” 困境。 - IDM（垂直整合制造商）
包揽设计、制造、封测全流程。英特尔、三星、德州仪器等巨头凭借全链条能力占据高端市场，但随着产业精细化分工，轻资产模式的 Fabless+Foundry 组合在效率与成本上更具优势，例如 AMD 剥离晶圆厂后成立格罗方德（GlobalFoundries），后者成为全球前五的代工厂。
此外，芯片制造的 “最后一公里”——封装测试（OSAT）由专业厂商完成。日月光、长电科技等企业对裸片进行封装保护并测试性能，部分晶圆厂虽自建封测产线，但专业 OSAT 厂商在灵活性与规模化上更具竞争力。
二、晶圆制备：从沙子到半导体基底的蜕变
芯片为何被称为 “沙子造的”？这源于其核心材料 ——硅（Si）。地壳中硅元素含量仅次于氧，石英砂（主要成分为二氧化硅）是提取硅的主要原料。晶圆制备需历经六大关键步骤：
1. 硅的提纯：从矿石到电子级高纯硅

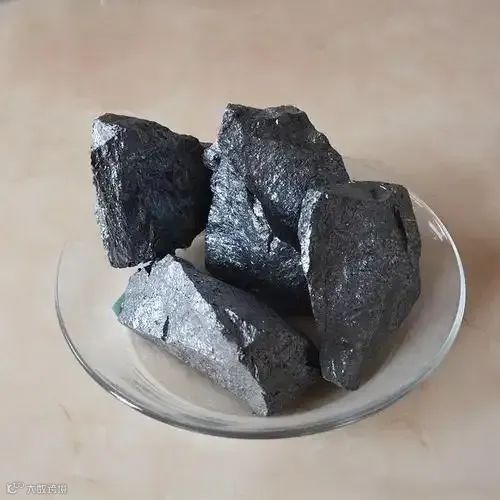

- 第一步：冶金级提纯
将石英砂与碳源在 1400℃以上高温熔炉中反应，去除氧原子，得到纯度超 98% 的冶金级工业硅（MG-Si）。
- 第二步：电子级精炼
通过氯化反应与蒸馏工艺进一步提纯，半导体级硅的纯度需达到99.9999999%~99.999999999%（9~11 个 9），即每百万个硅原子中杂质不超过 1 个，远超光伏行业所需的 4~6 个 9 纯度。
2. 拉单晶硅：从多晶到完美晶体的嬗变

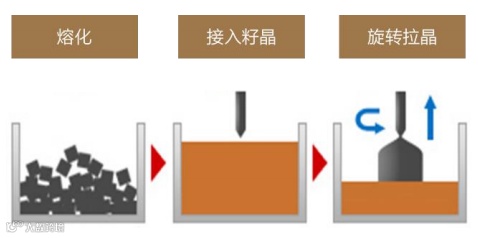

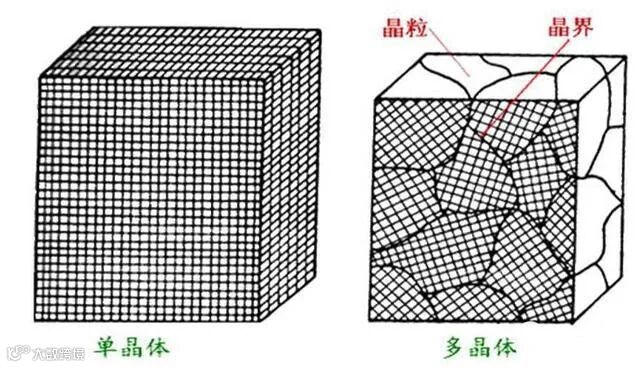

多晶硅因晶粒杂乱、缺陷多，无法直接用于芯片制造。直拉法（柴克拉夫斯基法）是制备单晶硅的主流工艺：
- 熔硅与引晶
将高纯多晶硅加热熔化为液态，插入一根细小单晶硅籽晶作为 “生长模板”。
- 旋转提拉
以初始 6mm / 分钟速度缓慢提拉籽晶，硅溶液沿籽晶晶格排列凝固，形成直径 30cm、长 1~1.5 米的圆柱形单晶硅锭（晶棒）。温度与提拉速度的精准控制是关键，大尺寸晶锭对设备精度要求更高。
3. 晶圆切割：从晶棒到薄片的精密加工
- 截断与切片

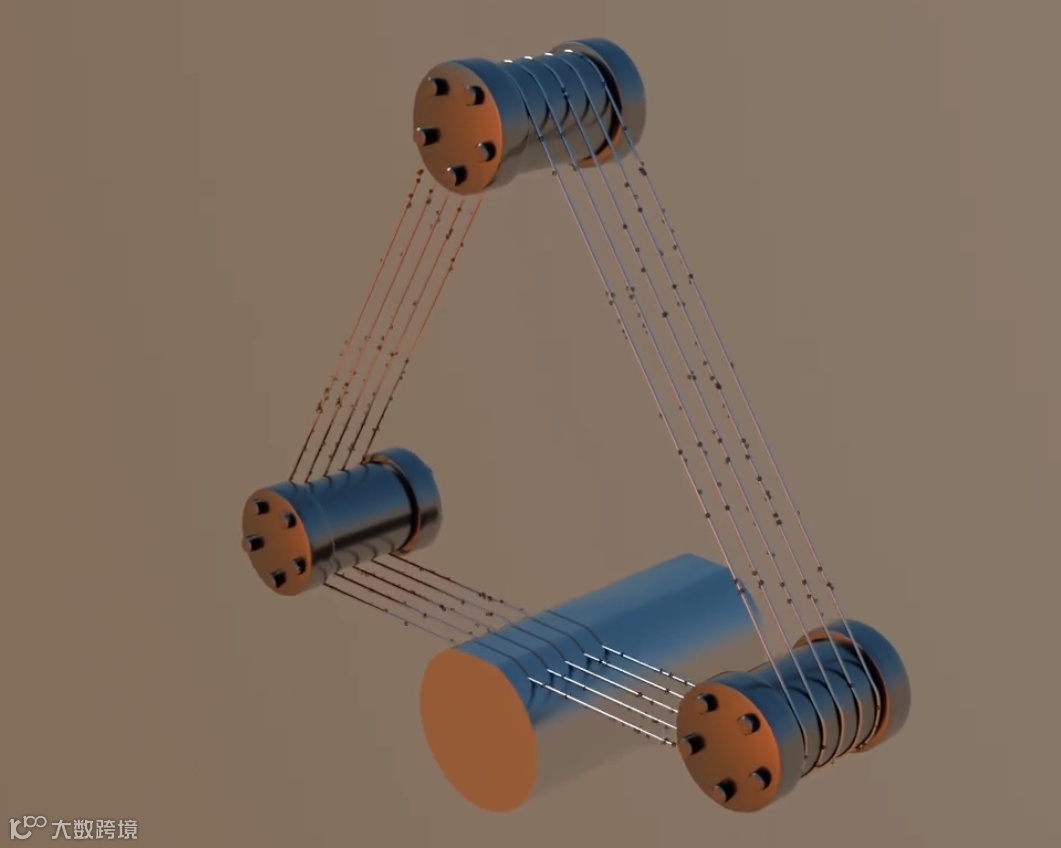

切除晶锭头尾，采用金刚线多线切割机或内圆锯将晶锭切成 0.5~1mm 厚的硅片。金刚线切割效率高、损耗低，内圆锯则适合高精度需求。
- 切割液辅助
使用水基或油基液体冷却润滑，防止硅片因高温或振动碎裂，并带走碎屑。
4. 表面处理：从粗糙裸片到镜面晶圆
- 倒角
通过倒角机将硅片边缘磨成圆弧，降低脆性材料崩裂风险。 - 研磨与蚀刻

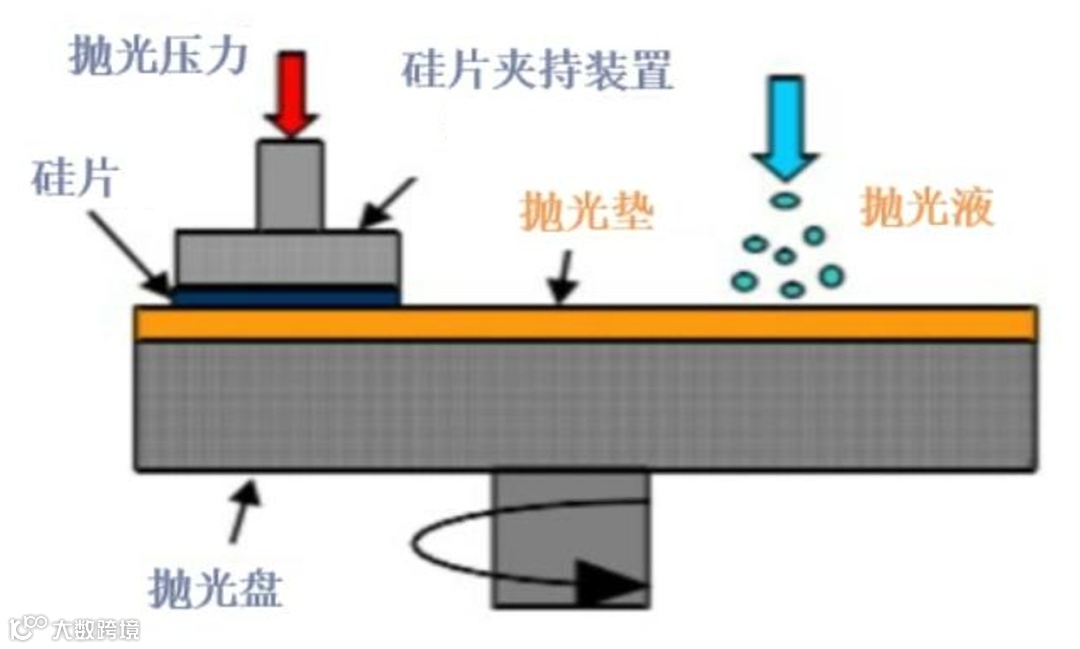

粗研磨去除切割损伤，用氮化酸与乙酸混合液蚀刻微观裂纹，再经高纯度水洗去除杂质。 - 化学机械抛光（CMP）
通过 “化学腐蚀 + 机械研磨” 双重作用，使晶圆表面平整度达到纳米级，为后续光刻等精密工艺奠定基础。抛光液中的化学物质与硅反应生成易清除层，磨粒则物理去除凸起部分。
5. 清洗与检测：极致洁净度的把控

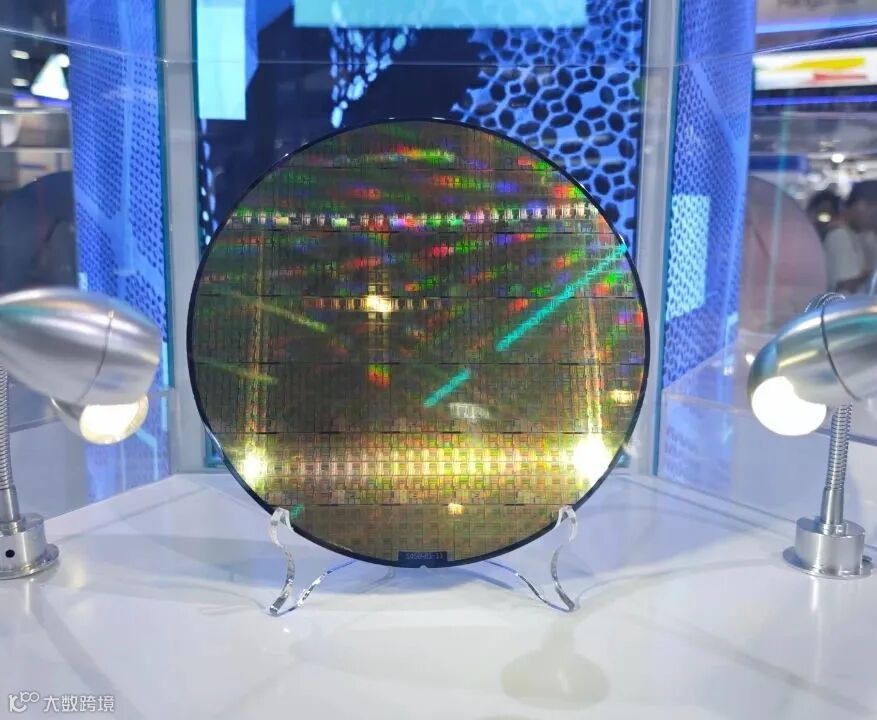

抛光后的晶圆需经酸碱清洗、超纯水冲洗，确保表面无抛光液残留。通过光学显微镜等设备检测表面缺陷、厚度均匀性等指标，合格晶圆进入前道制造，不合格品返工或废弃。
6. 定位与标识：生产流程的 “身份认证”
为便于工艺定位，晶圆边缘会加工出平角（Flat）或缺口（Notch），反面边缘激光打码标注序号，实现物料全流程追溯。
三、关于晶圆的常见疑问解答
问题 1：晶圆尺寸如何影响芯片成本？

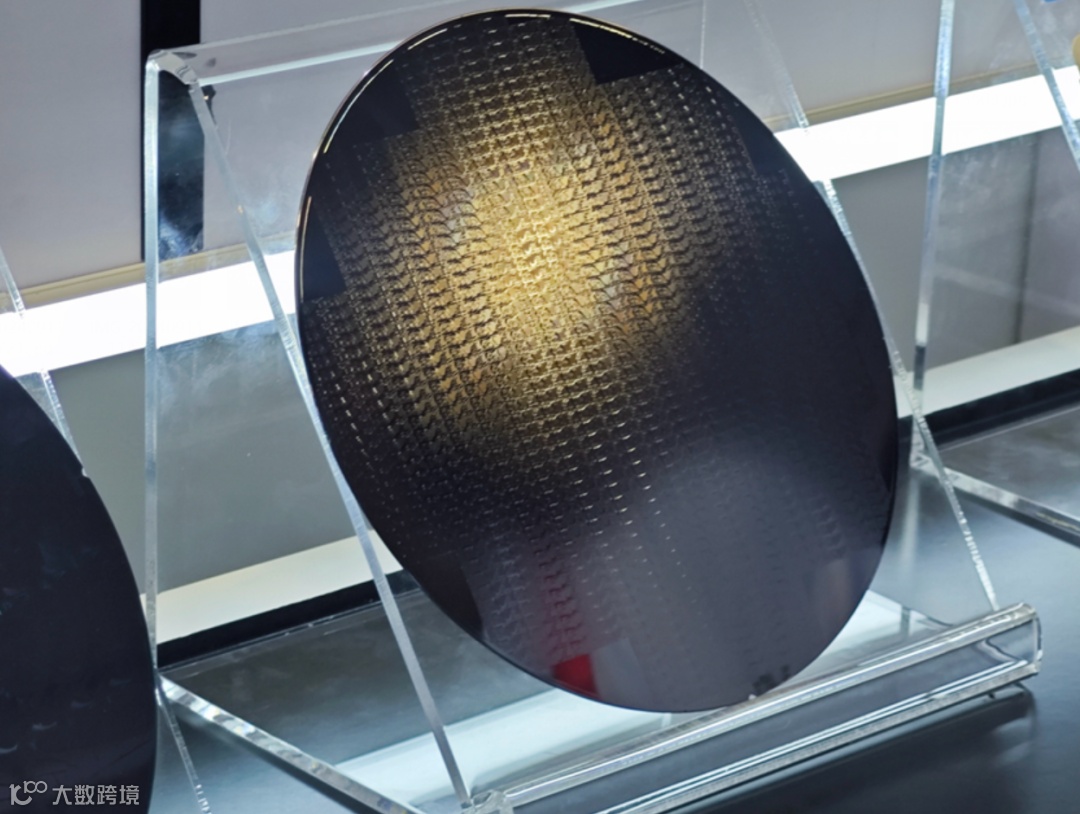

- 规格与厚度
主流尺寸包括 8 英寸（200mm）、12 英寸（300mm），12 英寸晶圆厚度约 0.775mm（775μm），需符合 SEMI 国际标准。
- 经济性优势
12 英寸晶圆可使用面积是 8 英寸的 2.25 倍，芯片产出量提升 2.5 倍，单位成本显著降低。尽管大尺寸晶圆对拉晶、切割工艺要求更高，但 12 英寸已成为平衡效率与难度的行业主流。
问题 2：为何晶圆是圆形而非方形？
- 工艺继承性
单晶硅锭为圆柱体，切割后自然呈圆形，减少材料浪费。 - 热均匀性
圆形结构在热处理（如扩散、刻蚀）中受热更均匀，降低热应力导致的缺陷。 - 面积利用率
虽芯片为方形，但圆形边缘非有效区域占比低于方形晶圆。计算表明，圆形布局可减少边角废料，提升实际可用面积。

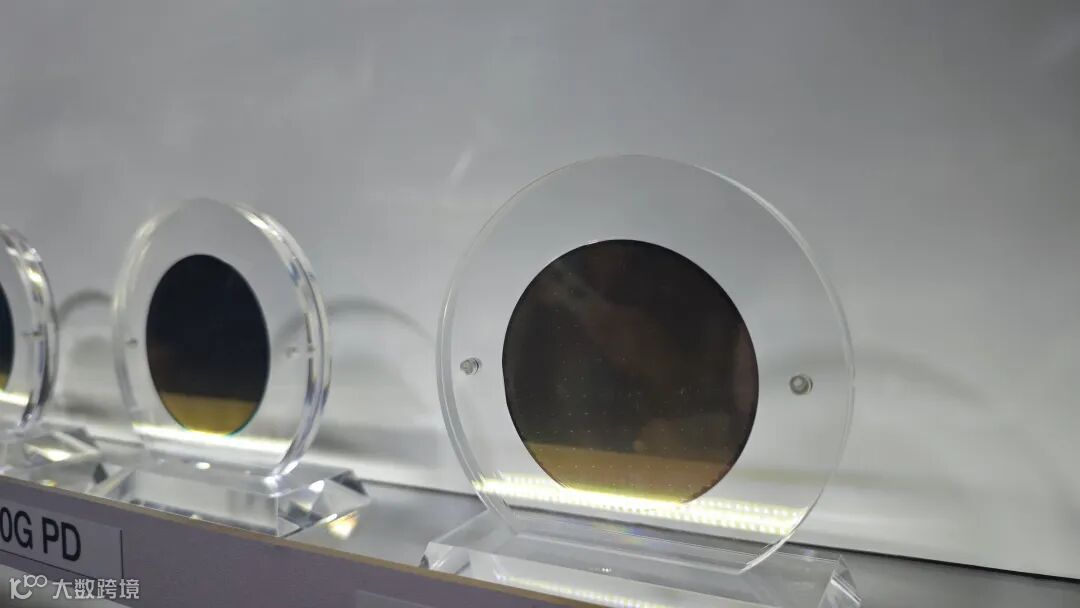

问题 3：除了硅，还有哪些晶圆材料？
半导体材料已历经四代演进：
- 第一代
硅（Si）、锗（Ge），占据 90% 以上市场，凭借成熟工艺与优异性能成为绝对主流。 - 第二代
砷化镓（GaAs）、磷化铟（InP），用于高频通信、激光器等领域。 - 第三代
氮化镓（GaN）、碳化硅（SiC），适用于高压、高温场景，如新能源汽车、5G 基站。 - 第四代
氮化铝（AlN）、氧化镓（Ga₂O₃）、金刚石，聚焦超宽禁带半导体，潜力待开发。
结语：晶圆制备是芯片制造的根基，每一片光滑如镜的晶圆背后，是高纯硅提取、单晶生长、精密加工等一系列尖端技术的支撑。随着第三代半导体材料的崛起，晶圆制造正从 “硅基时代” 迈向多元创新，但硅片仍将在相当长的时间内占据核心地位。这一 “从沙子到芯片” 的蜕变过程，不仅是材料科学的奇迹，更是人类挑战精密制造极限的缩影。
