一、单晶硅的核心地位与材料优势
单晶硅属于立方晶系金刚石结构，作为半导体材料具有不可替代的优势：
- 性能优良
高纯度、稳定的电学特性，适用于高频、大功率器件。 - 原料易得
石英（SiO₂）占地壳成分约 60%，供给充足且无毒，环保性突出。 - 应用广泛
从红外光学元件、探测器到集成电路、太阳能电池，覆盖电子信息与新能源领域。
二、单晶硅制备的两大核心技术

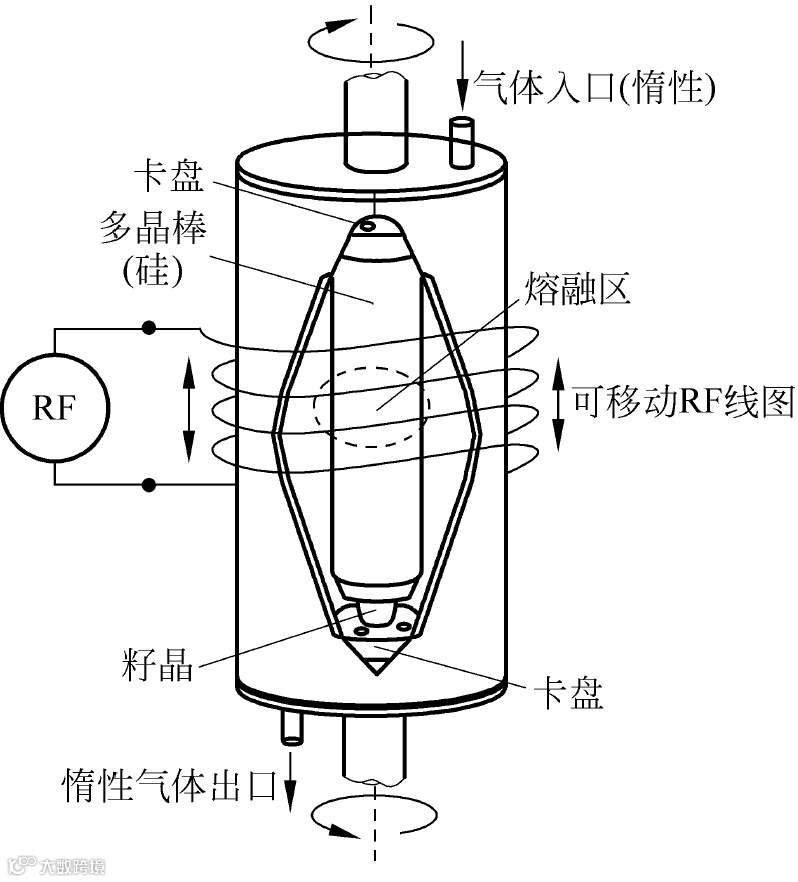

（一）悬浮区熔法（FZ 法）—— 高纯度单晶的首选
- 技术原理
（1953 年由 Keck 和 Golay 提出）：
无需坩埚，通过加热线圈熔融多晶棒底端，籽晶插入后随线圈移动逐步结晶，依靠顶部 / 底部旋转速率控制直径。 - 核心优势
-
避免坩埚引入氧或金属杂质，纯度极高，适用于高电阻半导体器件（如大功率元件）。 - 局限性
-
籽晶与熔体界面控制难度大，位错密度较高； -
原料需高纯度多晶，成本高昂。
（二）直拉法（CZ 法）—— 大规模生产的主流
直拉法的设备原理图
- 技术原理
（1917 年由 Czochralski 提出）：
籽晶垂直浸入熔体，通过提拉与旋转控制晶体生长方向，炉体、传动系统与控制系统协同调控直径与质量。 - 设备构成
- 炉体
夹层水冷不锈钢结构，下炉室包含石英坩埚、石墨坩埚与热场系统； - 传动系统
软轴连接籽晶杆与旋转装置，晶体与坩埚反向旋转以保证均匀生长； - 控制系统
实时调节拉速、温度场、气压等参数，实现直径精准控制。 - 工艺参数调控
温度场分布、籽晶提拉速度、坩埚转速与升降速率、炉内气氛（如惰性气体保护）为关键变量。 - 显著优势
-
设备简单、工艺易控，可制备大直径单晶（如 300mm 晶圆）； -
兼容多种晶向，适合大规模生产微电子集成电路与太阳能电池用硅片。 - 改进技术
磁控拉晶法（抑制热对流）、液封拉晶法（解决挥发性问题）、加料拉晶法（延长生长周期）。
三、单晶片制备的全流程工艺

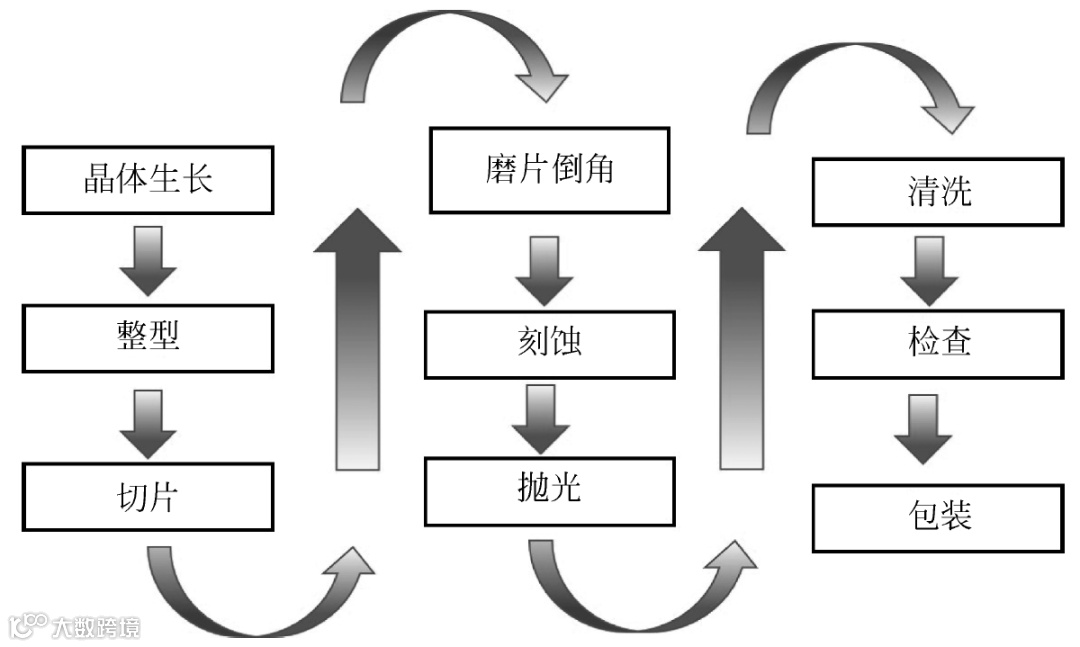

晶片制备的基本工艺步骤
（一）晶锭整形 —— 从毛坯到标准坯料
- 去两端
切除籽晶端与非籽晶端的不规则部分，测试电阻验证杂质均匀性； - 径向研磨
修正直径与圆度，刻划定位标志（晶向与结构类型）。
（二）切片 —— 精度决定后续质量
- 小直径（≤200mm）
内圆切割机，边缘稳定、切面平整； - 大直径（≥300mm）
线锯切片，效率高、切口损失小，但平整度需后续处理。
（三）磨片与倒角 —— 表面预处理
- 双面磨片
用氧化铝 / 碳化硅浆料去除切片损伤，保证两面平行度与平整度； - 边缘倒角
抛光边缘形成平滑周线，降低裂痕引发的位错风险。
（四）刻蚀 —— 消除表面污染与损伤
-
化学腐蚀去除约 20μm 表层硅，彻底清除切割、研磨过程中的杂质与微裂纹。
（五）抛光 —— 打造超平滑表面
- 化学机械研磨（CMP）
用二氧化硅胶体研磨液抛光单面（或双面），粗糙度降至纳米级，非抛光面可作识别标记。
（六）清洗 —— 达到器件级洁净标准
-
超净工艺去除表面颗粒与化学残留，满足集成电路制造的严苛要求。
四、技术对比与产业应用趋势
趋势：直拉法通过自动化控制（如计算机实时调参）与新型辅助技术（磁控、液封）持续提升晶体质量，而悬浮区熔法在高端器件领域的不可替代性仍将延续，两者共同支撑硅基半导体产业的发展。
