最近又重温了一把LLVM Developer Conference一个tutorial，记录一下之前的一些观后感。整个tutorial还是非常适合没有LLVM基础的人入门跟手操一段LLVM代码的。
Prerequisite
IR->intermediate representation也就是所谓的中间表示形式。一般来说编译器会使用的IR包含了DAG，三地址码(靠近目标机器)，CFG(控制流图)，SSA(比较常见的，single static assignment)，CPS（更加一般的SSA）。其中SSA由于每个变量仅被赋值一次更加容易做整个IR的分析以及其他的优化包含(constant propagation)。其他的IR形式这边就不多少了，需要的话再一一开坑。
文件格式:
1.bc bitcode
2. ll 中间表示文件
有用的工具:
1. llvm-dis 反汇编工具将bc文件转为ll文件
2. llvm-as 汇编工具将ll文件转为bc文件
3. clang/clang++这两者分别都是LLVM的前端parser也就是编译器工具
4. opt用来check或者优化或者转化IR文件， e.g. opt --verify x.ll
Example

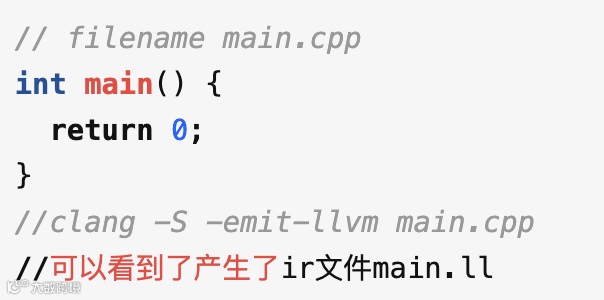

先准备一个小例子
打开main.ll文件
解释一下，llvm的ir文件注释;打头
target datalayout中e表示小端m:o表示elf的name mangling(为了保证名字的唯一性引入的重编码技术)，i64:64 abi对齐字节对于i64的类型，同理i128:128，n32:64原生的整型，S128栈空间的对齐量
target triple =
"arm64-apple-macosx11.0.0"
arm64架构，apple供应商，macosx11.0.0系统以及abi，来自M1的mac。
1.LLVM IR的命名习惯有两种%数字(%1), %变量名(%name)
2.LLVM IR的做了无限寄存器的假设

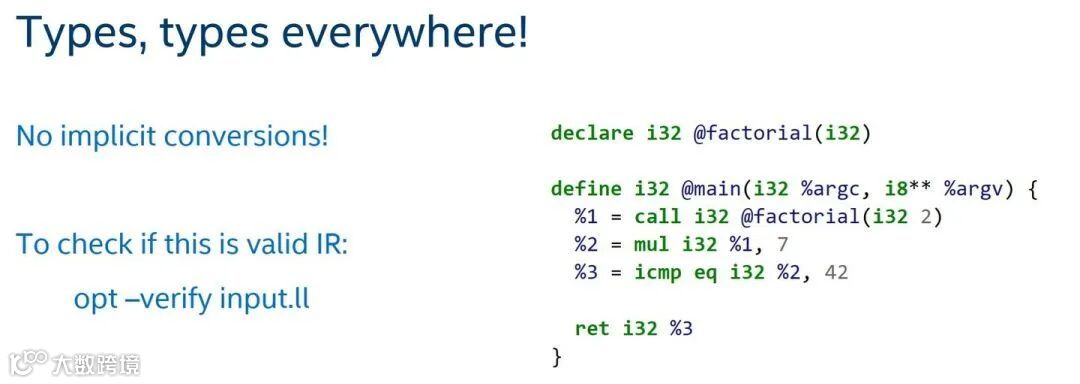

3.LLVM IR是一个typed language，任何一个语句都会带类型，比如%1 = alloca i32, align 4分配一个i32的local变量，另外这句话其实是通过CreateAlloca函数生成的
4.LLVM IR不允许任何的隐式转换
Bad example
example
最后如何将ll文件最后编译为可执行的文件呢
LLVM IR BasicBlock

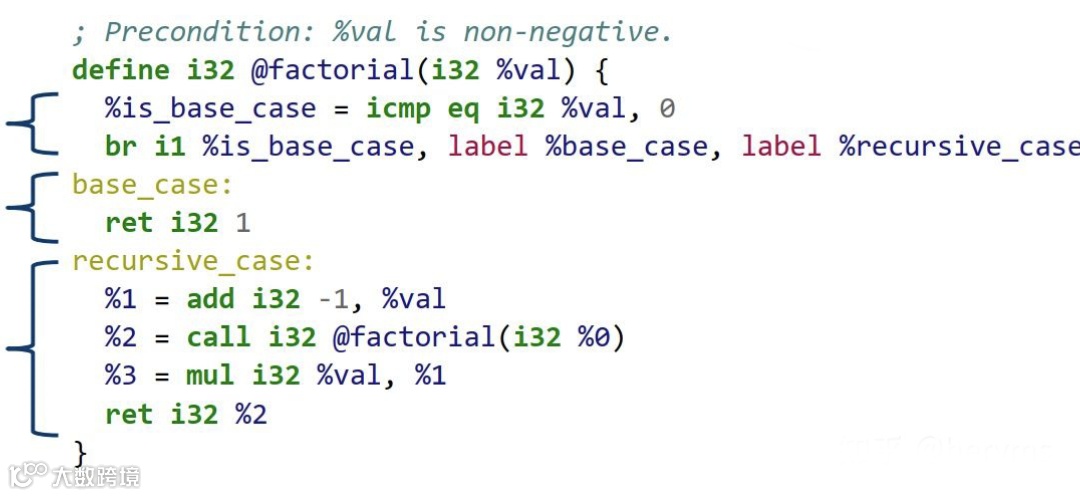

Fig 1.
我们还是通过Fig.1进行解释，整个ll文件是为了计算阶乘产生的。基本的解释就是判断args是不是等于0，是的话返回为1，不是的话将val减去1然后进行递归计算。注意block一定要有ret，block会一个一个执行下去如果不发生跳转的话
1.br
br就是branch，用来进行分支的跳转，每个label相当于一个整个block的别名
2. ret
进行返回，即return

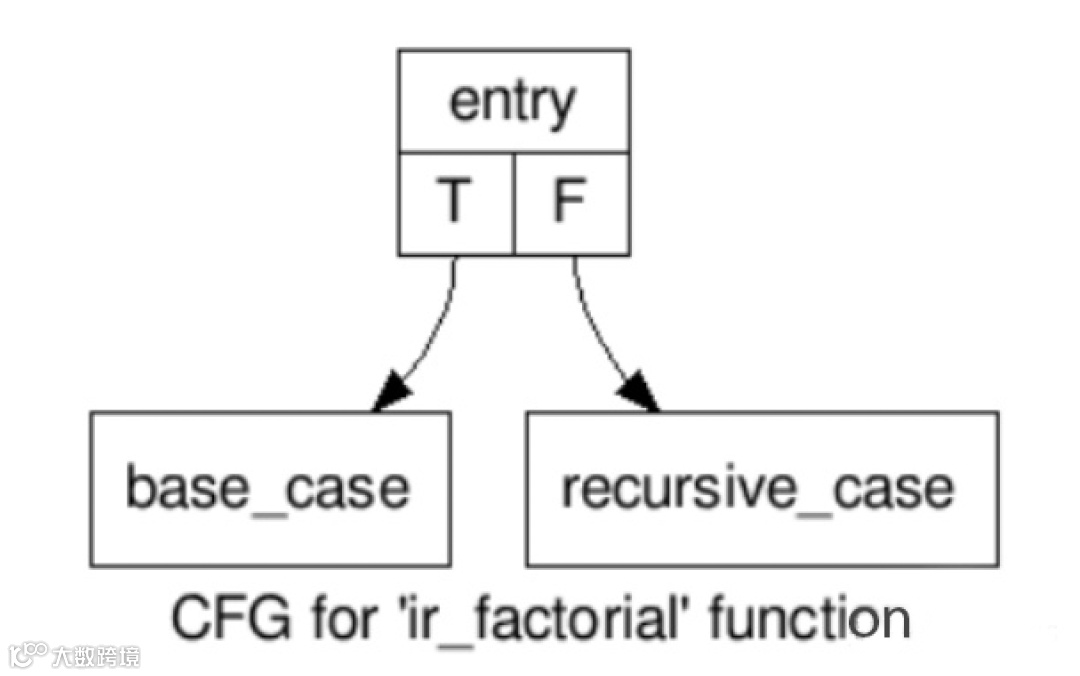

为了方便进行跳转条件的可视化，SSA里面的条件也可以转化为CFG通过命令opt –analyze –dot-cfg x.ll 如Fig2可见
Fig 2.
注意的是每个函数都有一个隐藏的label entry入口
LLVM PHI语句
PHI语句可以说是LLVM的灵魂。
为什么LLVM里面需要有PHI指令呢，由于上次讲到LLVM的IR是基于SSA，每个变量只能被赋值一次，因此PHI指令用来处理一些带条件的跳转情况是非常好用了。

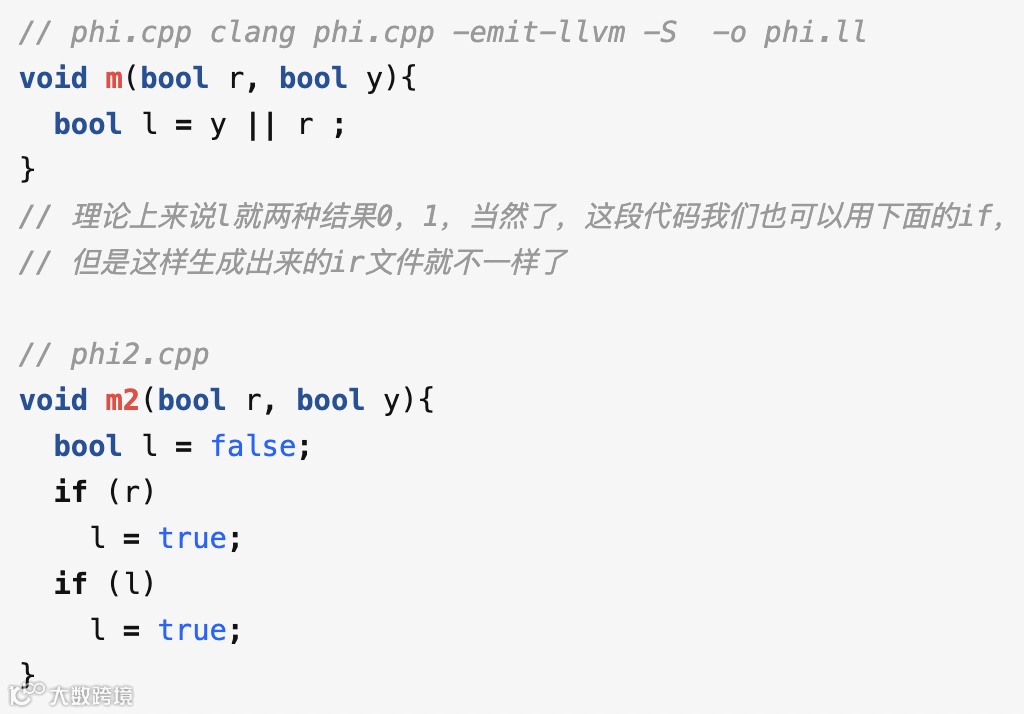

我们这里还是举一个例子，来自于phi_example上面，感谢提供的例子。我们依旧插入一段简单的代码。

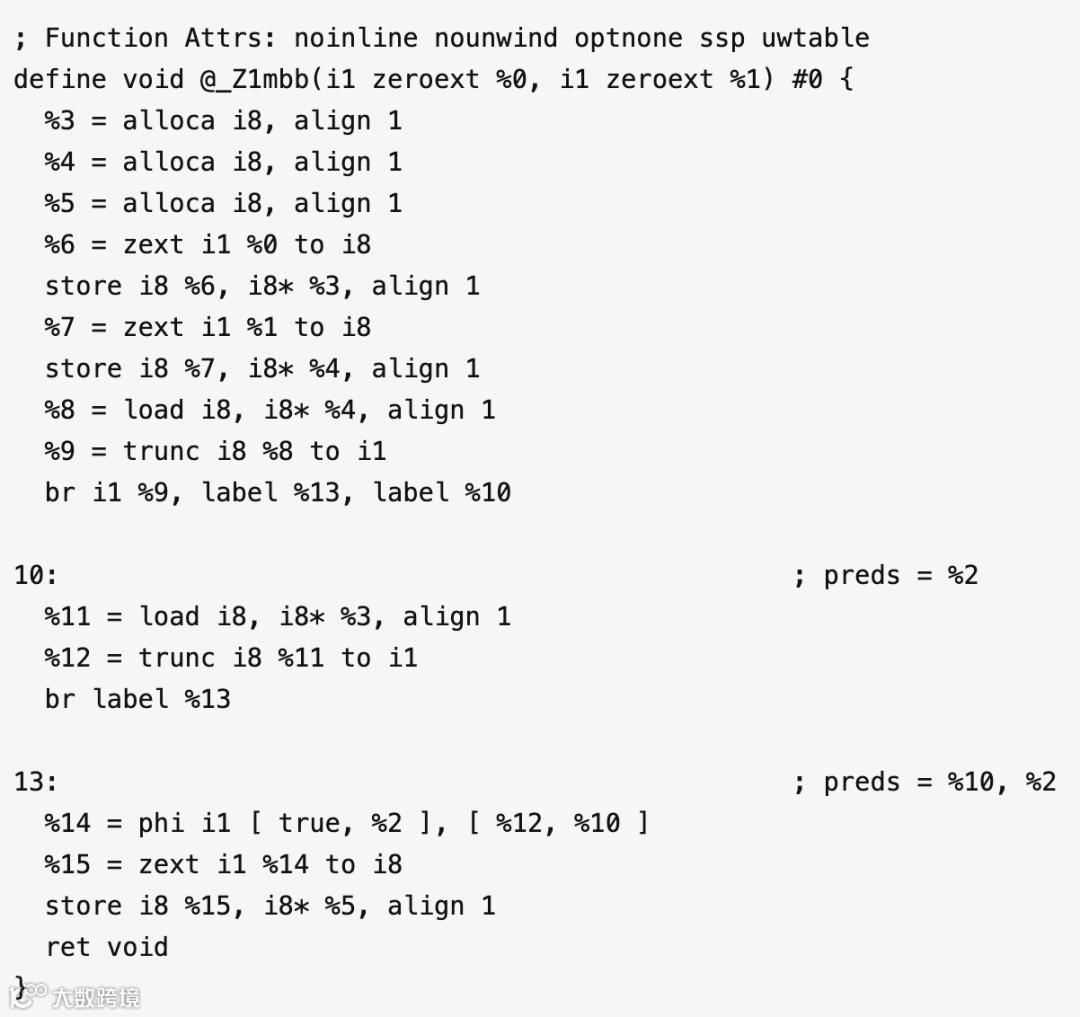

编译最后得到ll文件，打开之后大体是以下的形式(省略了attribute)
我们可以分析 Block%13的第一句话，就是llvm-phi指令
%14 = phi i1 [ true, %2 ], [ %12, %10 ]
因为我们想对%14赋不同的值在不同的情况下，如果%14的前驱节点来自于%2就是entry函数则意味着r的值是true，那么%14就是true，如果来自于block %10，那么说明r就是false，那么这时候%14的值就由l的值确定，也就是IR中的%12的值确定。

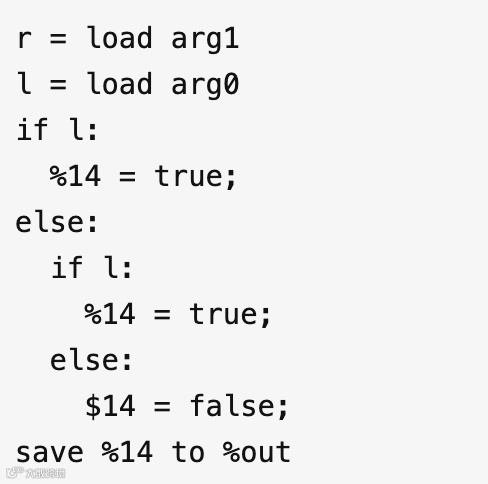

上述的描述其实在高级语言中很简单，转化为伪代码就是
但是在这个时候由于SSA的原因%14只能被赋值一次，所以继而引入了phi指令。简单来说，就是根据当前block的前驱block(preprocessor)来决定当前的值。

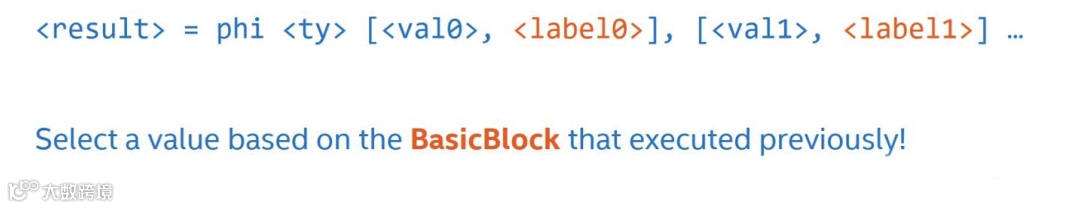

phi指令
当然了，phi指令的用处更广，在这个例子中你也可以用if等改写，tutorial中还介绍了一种情况下，phi语句可以保证变量的更新，大家可以想象一下在SSA中循环体内，怎么根据条件更新某个变量，感兴趣的话也可以去原始的tutorial里面品味一下。最后tutorial里面还提供一些欺骗SSA的方式， see godbolt_example
LLVM Type and GEP

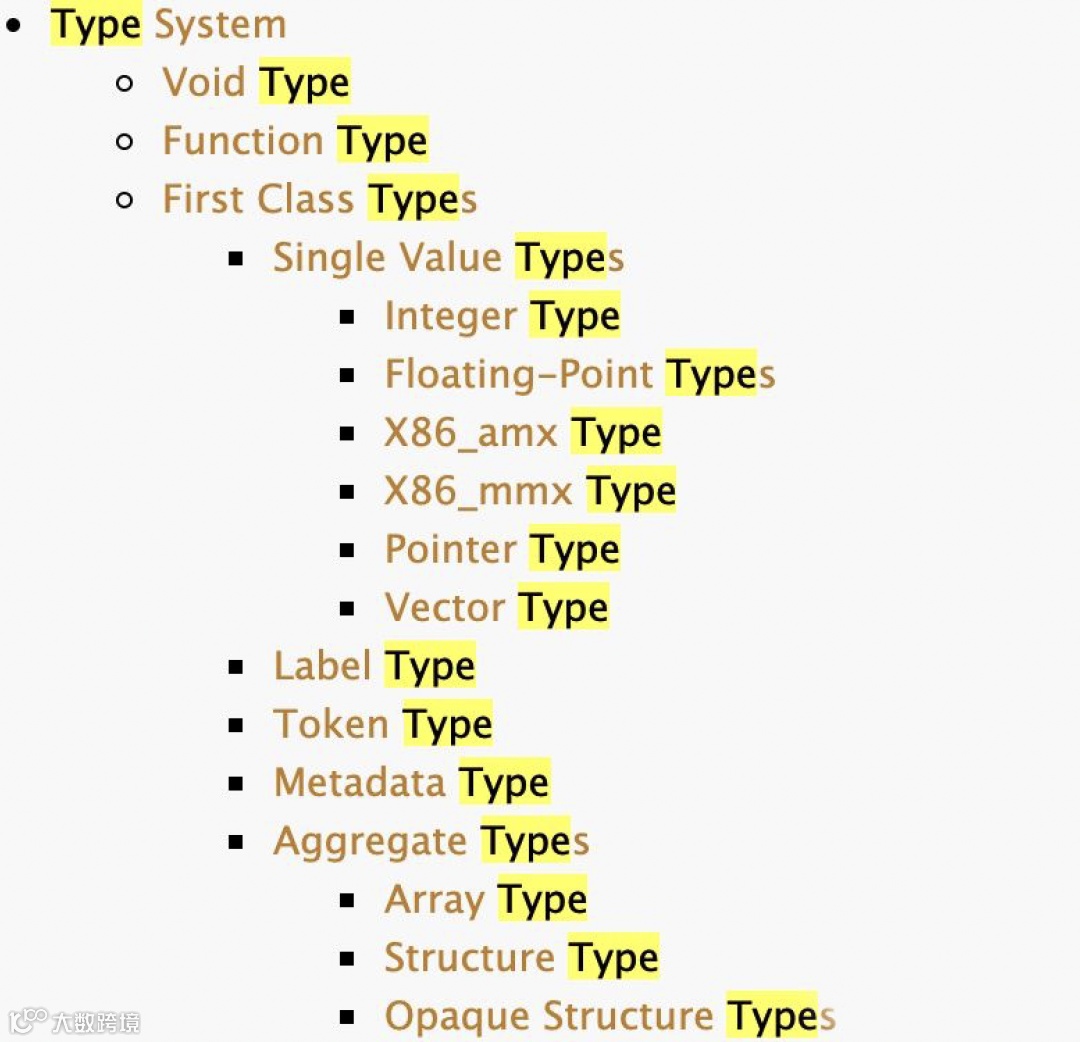

最后tutorial介绍了llvm的类型系统比较泛泛的讲了，另外就是描述了GEP，就是llvm里面怎么对指针进行操作，注意GEP是不允许对内存进行操作。

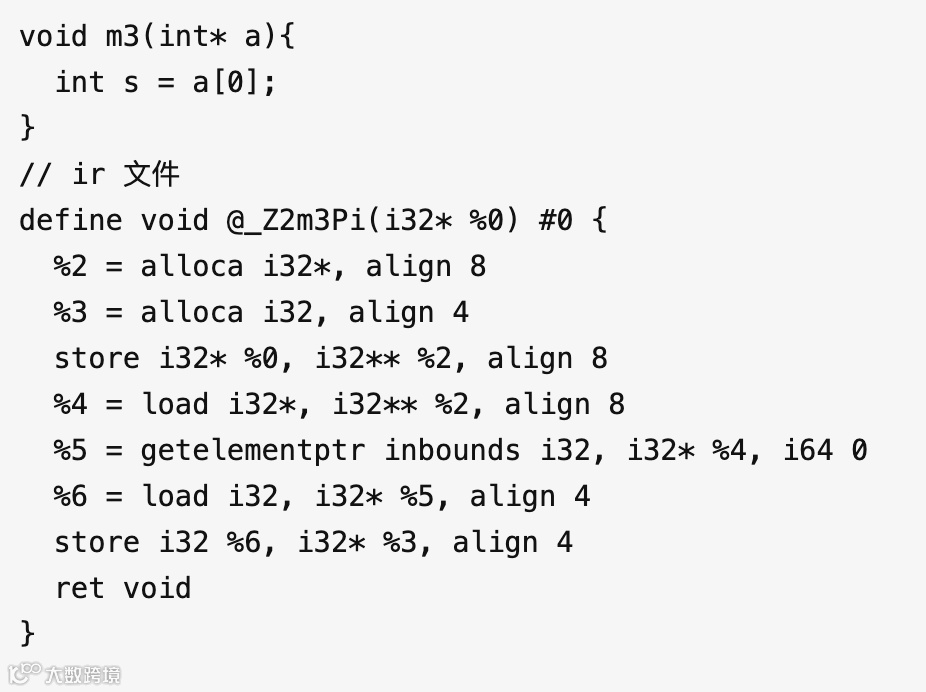

getelementptr->GEP, GEP用处可以再对指针进行索引，如果你想得到指针指向的地址的内容，如果进行加载load
C/C++ API
llvm::IRBuilderBase::CreatePHI()
The Often Misunderstood GEP Instruction
Reference
LLVM Language Reference Manual
Tutorial-Bridgers-LLVM_IR_tutorial
https://stackoverflow.com/questions/11485531/what-exactly-phi-instruction-does-and-how-to-use-it-in-llvm
