1 甲醇制氢微型反应器（版本A, 适配实验室科研用途）
1.1 产品介绍
由创氢能源开发的微型甲醇重整器（即 甲醇制氢微型反应器），是采用高效可靠、低能耗的甲醇水蒸气重整制氢技术，常压制备高含氢量的重整混合氢源。优选匹配方案：中低温燃料电池-高温质子交换膜燃料电池（HT-PEMFC）、高温燃料电池-固体氧化物燃料电池（SOFC）等。
以液态甲醇为氢能载体，储存选择PP/PE塑料容器或不锈钢储罐即可。实现在线制氢，即制即用，为客户提供安全、持续、经济的氢源解决方案。
1.2 技术优势
1.3 技术方案

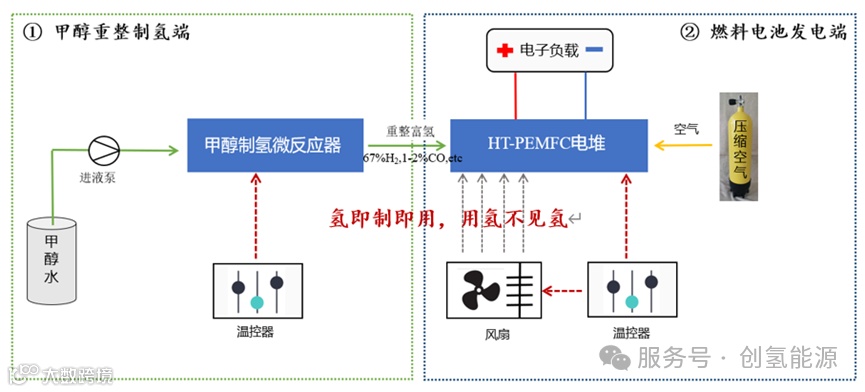

甲醇制氢与HT-PEMFC电堆的技术耦合（实验室方案）——氢即制即用，无需氢纯化、氢储存。见图1.
图1 甲醇制氢-氢能发电技术方案示意图
2 自热甲醇制氢微型反应器（版本C, 适配 醇氢燃料电池）
2.1 产品介绍
由创氢能源开发的自热微型甲醇重整器（即 自热甲醇制氢微型反应器），是采用高效可靠、低能耗的甲醇水蒸气重整制氢技术，常压制备高含氢量的重整混合氢源。
以液态甲醇为氢能载体，储存选择PP/PE塑料容器或不锈钢储罐即可。通过与HT-PEMFC电堆的技术耦合，实现在线制氢、即制即用；同时自热循环，大幅降低制氢能耗，为产业方客户提供安全、移动、经济的氢源解决方案。
优选匹配方案：中低温燃料电池-高温质子交换膜燃料电池（HT-PEMFC）、高温燃料电池-固体氧化物燃料电池（SOFC）等。
2.2 技术优势
常压制氢、高效转化率，制氢量高；
自热循环、超低能耗，提高甲醇利用率；
百瓦级&KW级设计。反应腔体积分别约0.5L、4L,质量约3kg、8kg。
2.3 技术原理

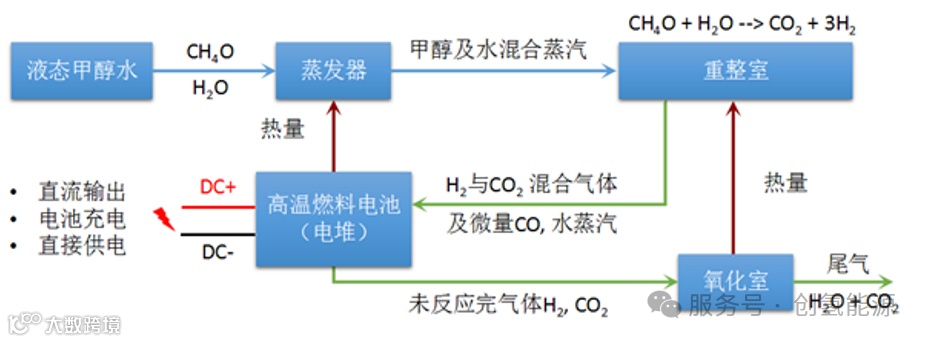

甲醇制氢与HT-PEMFC电堆的技术耦合（产品方案）—在线制氢&氢能发电。制氢用氢流程，氢无需分离、提纯、压缩、储存。氢即制即用，用氢不见氢！见图2.
图2 甲醇制氢-氢能发电技术原理图
3 微型甲醇制氢反应器设计图

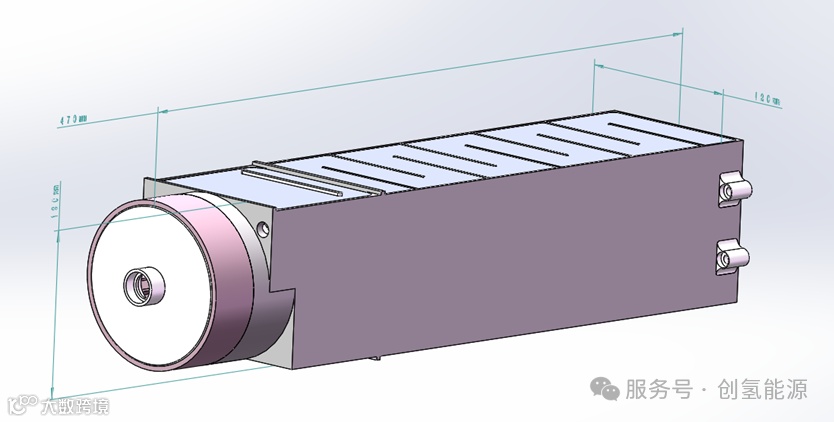

图3 微型甲醇重整器 3D设计图（版本C）
4 为什么优选甲醇？
甲醇作为战略清洁能源，被视为“清洁的煤、廉价的油、移动的电、液态的氢”，中国产能占全球总产能近60%，丰富易得、高效便捷，产业链完善而成熟，“制储运加”经济性极强。

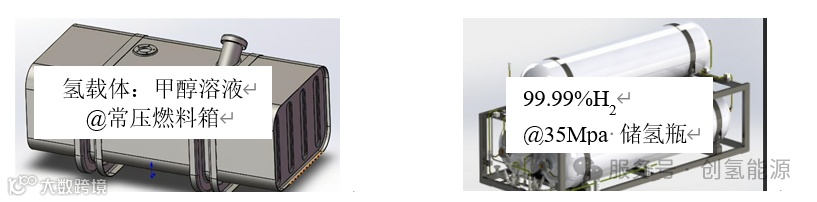

DOE官方报道，甲醇作为能源燃料，综合安全性高于传统燃料汽柴油、LPG等；而储存选择PP/PE塑料容器或不锈钢储罐即可，同燃油箱可以实现异形设计与工业布局，见图4.
甲醇是现阶段已知单位体积含氢量最高的一种常温常压液体燃料，储运加耗能低，安全可靠性高，是优质的氢能载体，质量含氢量与体积含氢量都非常高，其中：体积含氢量约142g H2/L,是35Mpa储氢约6倍；70Mpa储氢约4倍；-253℃液氢约2倍。
