在海洋工程的世界里，波浪不仅是美丽的自然现象，更是影响结构安全与施工效率的关键因素。尤其在海底管道安装过程中——无论是S铺管、J铺管、卷管铺设还是拖航安装——波浪的选择直接关系到船舶运动、管道触地动态、顶部张力以及弯曲应变等关键响应。
今天，我们就借助OrcaFlex这一海洋工程动态分析软件，探讨如何在实际工程中选择合适的波浪模型。

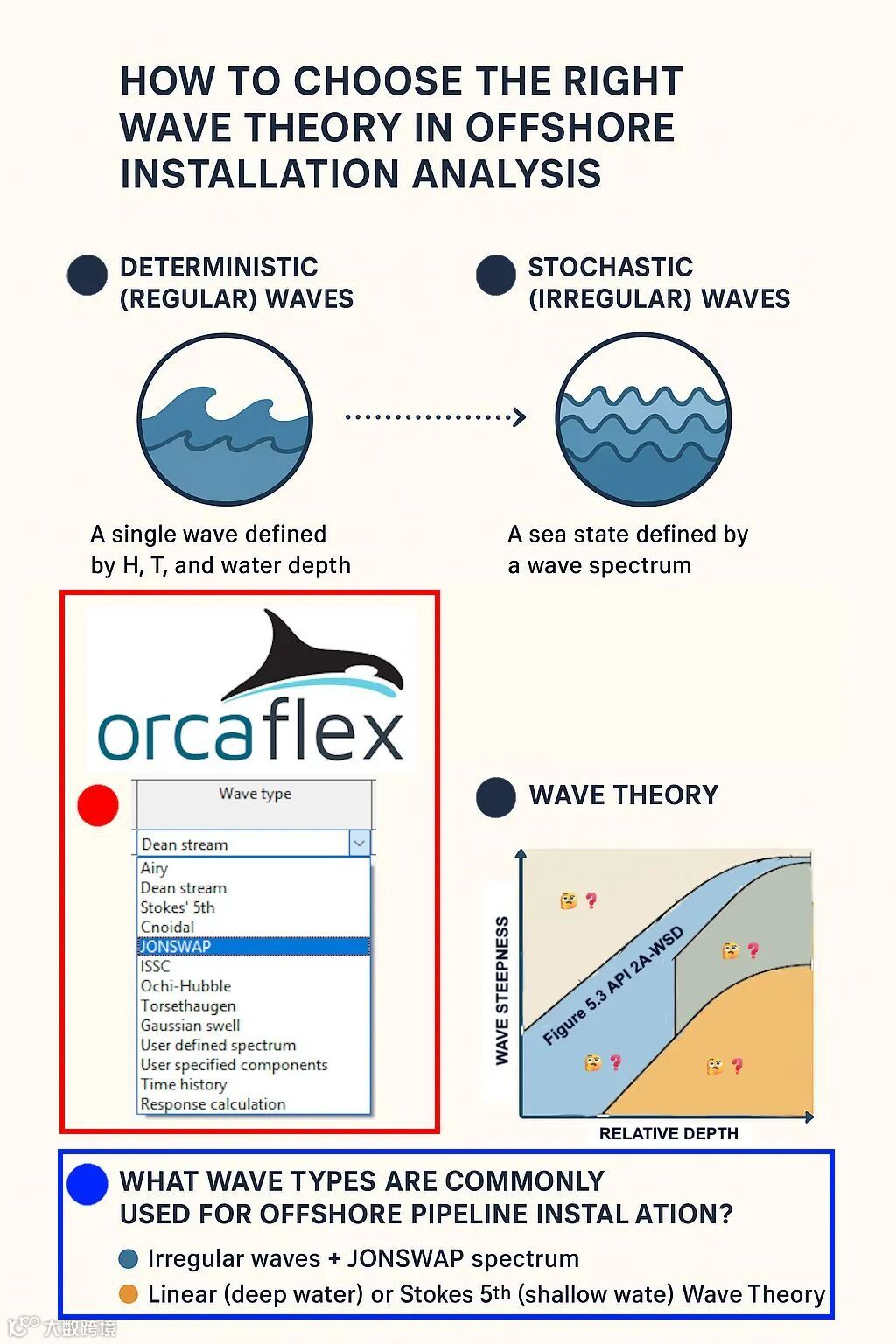

OrcaFlex中的波浪“家族”
在OrcaFlex的波浪类型选项中，你会发现一个丰富的“波浪家族”：
规则波：Airy（线性）、Dean Stream（非线性）、Stokes 5阶（非线性）、椭圆余弦波（Cnoidal）
不规则波：JONSWAP、ISSC、Ochi-Hubble、Torsethaugen、高斯涌浪
自定义选项：用户定义谱、用户指定成分、时程输入、响应计算等
这些模型并非随意排列，其背后是不同水深、波高、周期条件下的流体力学理论支撑。OrcaFlex的选波指南大体遵循API RP 2A-WSD和DNV-RP-C205的推荐，但也保留了软件自身的应用逻辑与灵活性。
管道安装：为何常选JONSWAP谱？
对于海底管道安装分析，不规则波浪配合JONSWAP频谱已成为行业常见选择。原因在于：
更贴近真实海洋环境——实际海况很少呈现完美的规则波，JONSWAP能更好地模拟真实海域的随机性和能量分布；
准确捕捉船舶运动——安装船在波浪中的升沉、纵摇、横摇等运动直接影响管道铺设姿态；
符合海洋气象实践——JONSWAP谱广泛应用于海洋工程气象条件描述，便于与实测数据对接。
需要注意的是，在OrcaFlex中选择JONSWAP，实质上是软件基于该频谱叠加一系列随机的线性Airy波来构建不规则海况。这是一种兼顾物理真实性与计算效率的常用方法。
水深如何影响波浪理论选择？
波浪理论并非“一刀切”，其适用性与水深紧密相关：
深水：通常采用线性波浪理论（Airy波）
深水中的短波：可考虑Stokes 5阶等非线性理论
极浅水或近岸拖航：流函数理论（Stream Function）更为适用
这一划分原则与API RP 2A-WSD图5.3及DNV-RP-C205中的适用范围图一致，体现了波浪理论从线性到非线性的过渡与水深、波陡之间的关系。
写在最后
波浪类型的选择，既是科学也是艺术。它既要符合流体力学原理与行业规范，也要结合具体施工阶段、海域特点与分析目标。在实际工程中，还需注意长峰波与短峰波的区别、方向分布函数的影响等常被误解的细节——这些内容我们曾在P04中展开讨论。
海洋工程是一场与自然和谐共处的智慧对话。选择合适的波浪模型，就是在对话中听懂“海的语气”，从而更安全、更高效地完成每一次海上作业。
参考文献
API RP 2A-WSD – 图5.3 波浪理论适用性
DNV-RP-C205 – 环境条件与环境载荷
DNV-RP-C203 – 海上钢结构疲劳设计
OrcaFlex帮助文档 – 波浪类型与选择指南
