我们造的艺术品上春晚啦！

我们造的艺术品上春晚啦！ 中建钢构
2025-01-29
2

除夕夜
中建科工旗下中建钢构
负责钢结构深化设计与制造安装的

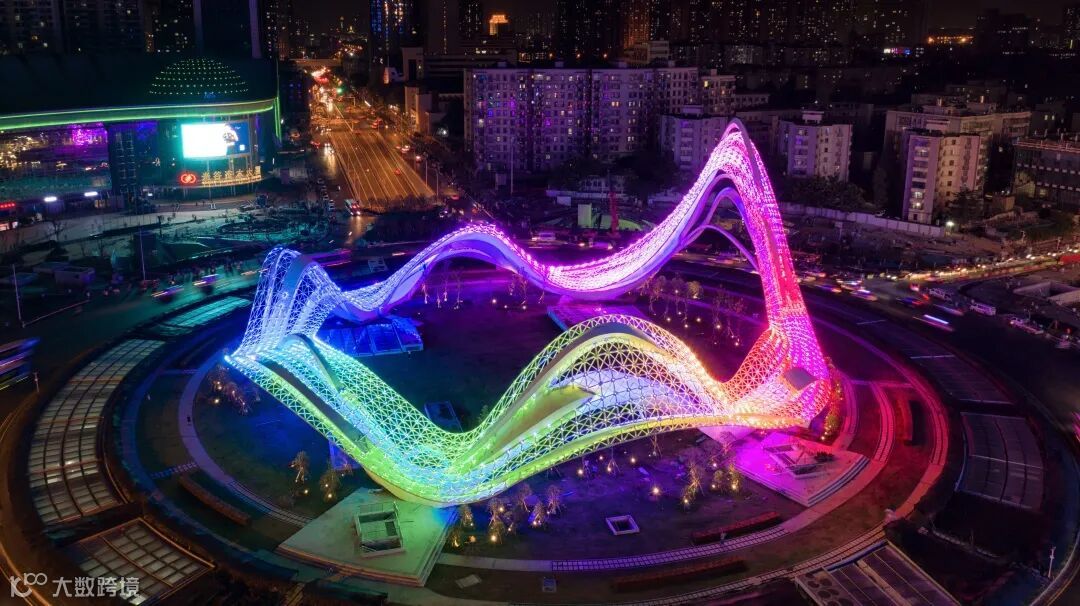

武汉光谷星河雕塑
登上春晚啦！


怎么样，灯光酷炫吧？
节目精彩吧？
雕塑飘逸吧？
场景震撼吧？


说出来你可能不信
这座绰号“飘带”的“星河”雕塑
全部是由钢材制作而成
要把钢板当纸“揉”“拧麻花”
弯扭成灵动的“飘带”
可不是件容易的事儿
下面且听钢小构慢慢讲

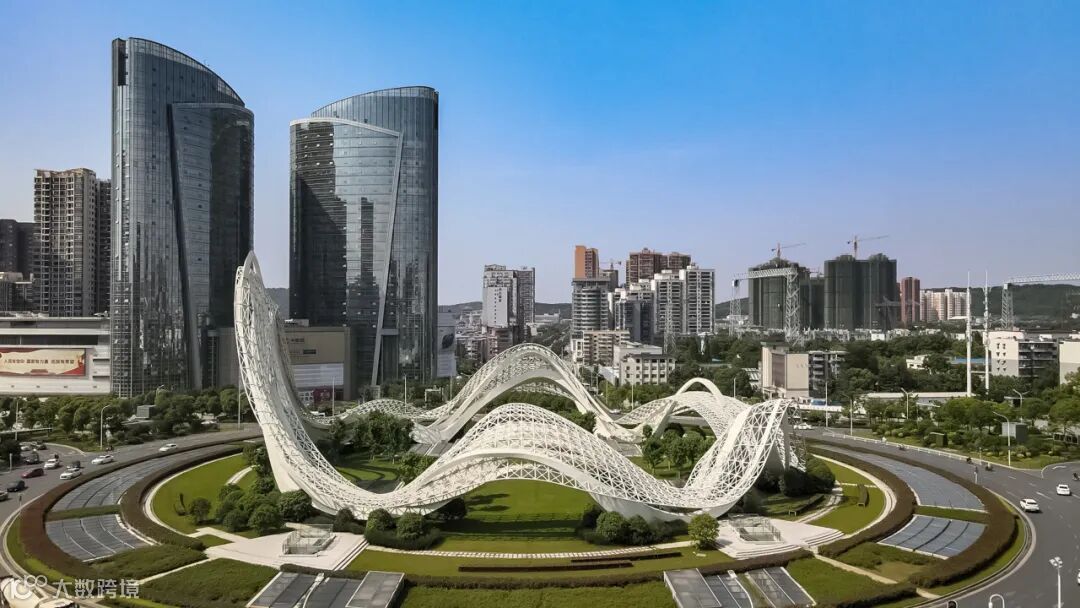

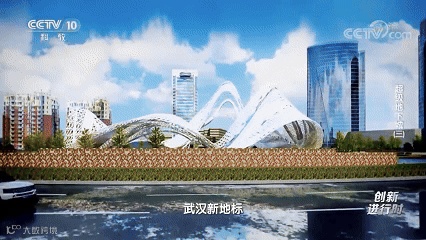

光谷星河雕塑始建于2018年，于2019年落成
由7根龙骨搭建而成
最高的龙骨有13层楼高（约40米）
直径90米，单拱最大跨度36米
总用钢量1410吨
是国内目前最大的单体钢结构公共艺术品


其设计思路源于星空下的银河
希望通过雕塑在这一片充满希望的沃土之上
增添一抹诗意与盎然
银河或神秘、或梦幻
在每个深夜，点亮光谷的夜空

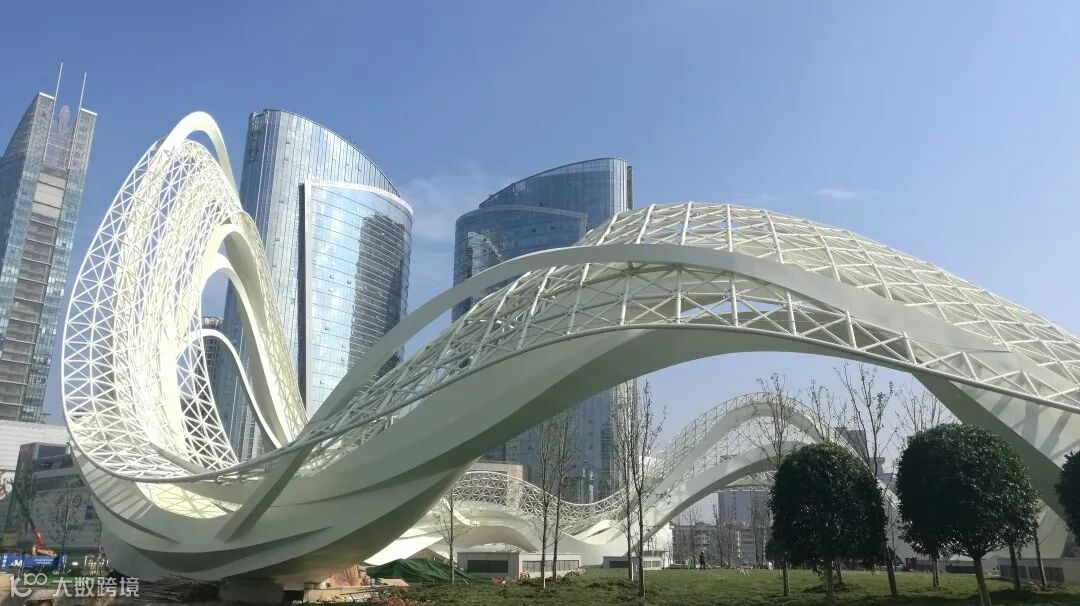

深化设计演绎出钢材的婀娜灵动


雕塑下部采用弯扭箱型飘带结构
上部采用单层不锈钢网壳结构
主次龙骨外覆不锈钢蒙皮
演绎出与自身钢材质截然相反的婀娜灵动

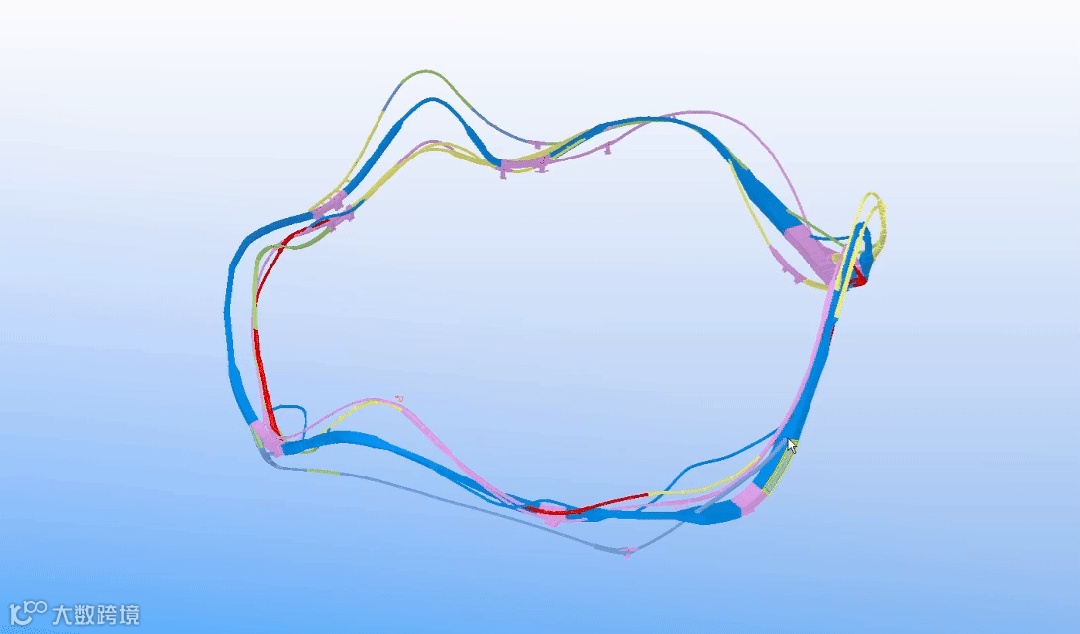

面对主龙骨弯扭构件深化堵点
设计团队充分发挥创新赋能先发优势

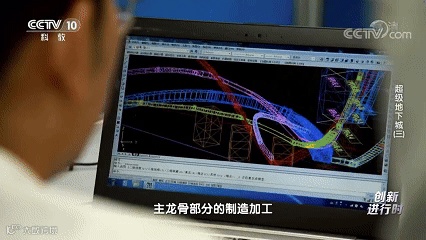

自行研发弯扭构件智能建模出图软件
采用空间三维坐标定位
有效保证板件弯扭成型
保障了项目制造和安装顺利推进



160余个空间坐标点确定1块钢构件造型



钢结构建筑建设如同拼积木
首先制造积木块，即钢构件
然后将其组合造型
制造关键在于每块“积木”需精度标准
星河构件因每个线条均有弧度
仅单面钢板就需40余个坐标点
而4块钢板组成钢构件“积木”
更是高达160余个坐标点


面对如此复杂的构件
中建钢构项目团队
依靠此前制造梅溪湖雕塑弧形钢构件积累的经验
借助三维空间定位等技术
在加工区搭设类似小型脚手架的设施
精确定位每一块钢板和构件造型
提升了构件制造效率

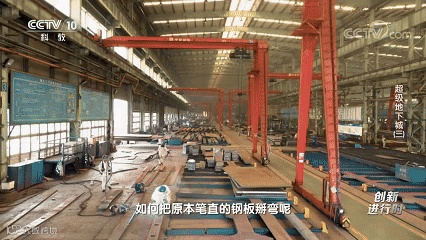

把新华字典般厚的钢板当纸“揉”


在钢结构行业
星河雕塑这种带有弧度弯曲的钢结构
被称为复杂弯扭工程
相比传统弯扭工程规则的环形弯曲
“星河”上下起伏的不规则波浪线条更为复杂
同时，因为造型巨大
其采用的钢板厚度达30毫米到50毫米
约有一本新华字典厚
使得弯扭的实现更为困难

这样的项目在全国十分罕见
在制造首件前
项目团队对60毫米厚度的钢板进行弯曲加工
并做了探伤检测，磁粉探伤等检测
都没有发现弯曲后的钢板有裂纹和晶体变化出现
这才放心地将钢板”揉“了出来

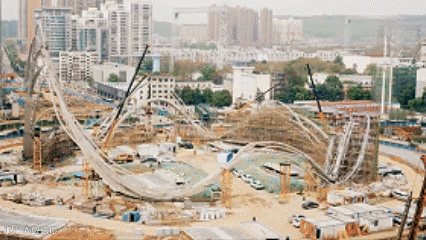

巧妙搭建“飘带积木”


“星河”雕塑的“身体”大多悬空而挂
缺少固定支点支撑
若进行高空拼接
其不规则构件安装精准定位又相对困难
单个构件高空拼装则效率低下

当时建设人员见招拆招
采用“地面拼装成段、局部分段吊装
临时胎架支撑、高空分段对接”的施工工艺
不仅大大提升了安装精准度
还提高了现场安装效率
还通过三维施工模拟分析
计算出分段点位与胎架组成形式的稳定性
最终实现精准拼装


此外

蛇年春晚导演组还前往

鄱阳街（含咸安坊）、

江汉路步行街烟火巷、

古田桥、武汉长江大桥、

武汉大学、汉口里长桌宴等

22个武汉城市地标取景拍摄，

最终通过多元化的场景元素，

展现武汉的烟火活力、

文化魅力、科创成就

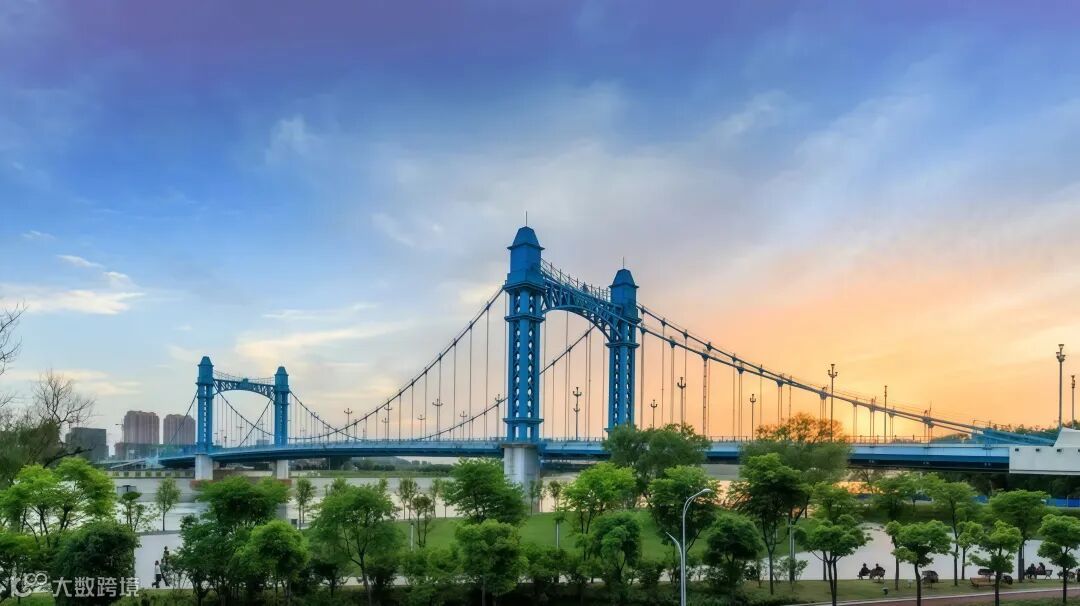

其中，古田桥原名“江汉六桥”
由中建钢构承建
它是武汉市首座双塔双索面自锚式悬索桥
整个桥身披淡普鲁士蓝
桥的中间是两座恢宏的拱门
因中西融合的造型而显得格外与众不同
被誉为“汉江最美大桥”



欢迎转载，请注明来源！

内容来源：中建钢构（华中）、中建钢构设计研究院、中建科工湖北公司
