近日
中建钢构负责钢结构深化设计、制造和安装的
深圳湾超级总部基地B塔项目
攻克地下钢结构施工三大难关
进入负5层核心筒钢结构安装阶段
B塔以其地下负8层、深度42.35米
打破全国民用建筑基坑最深记录
深邃又狭窄
垂直方向交叉作业多
给钢结构施工带来极大挑战
一起来看看中建钢构
是如何在42.35米的深坑里
种下这颗“钢铁扶桑”的吧

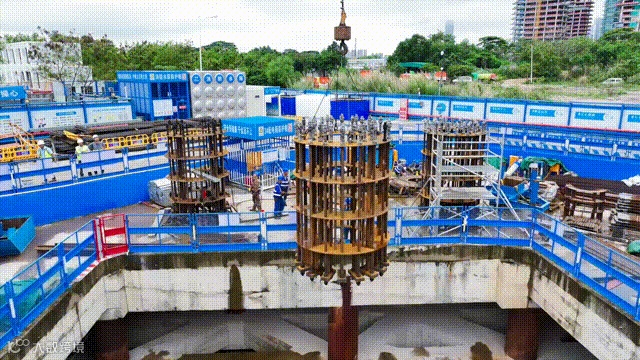

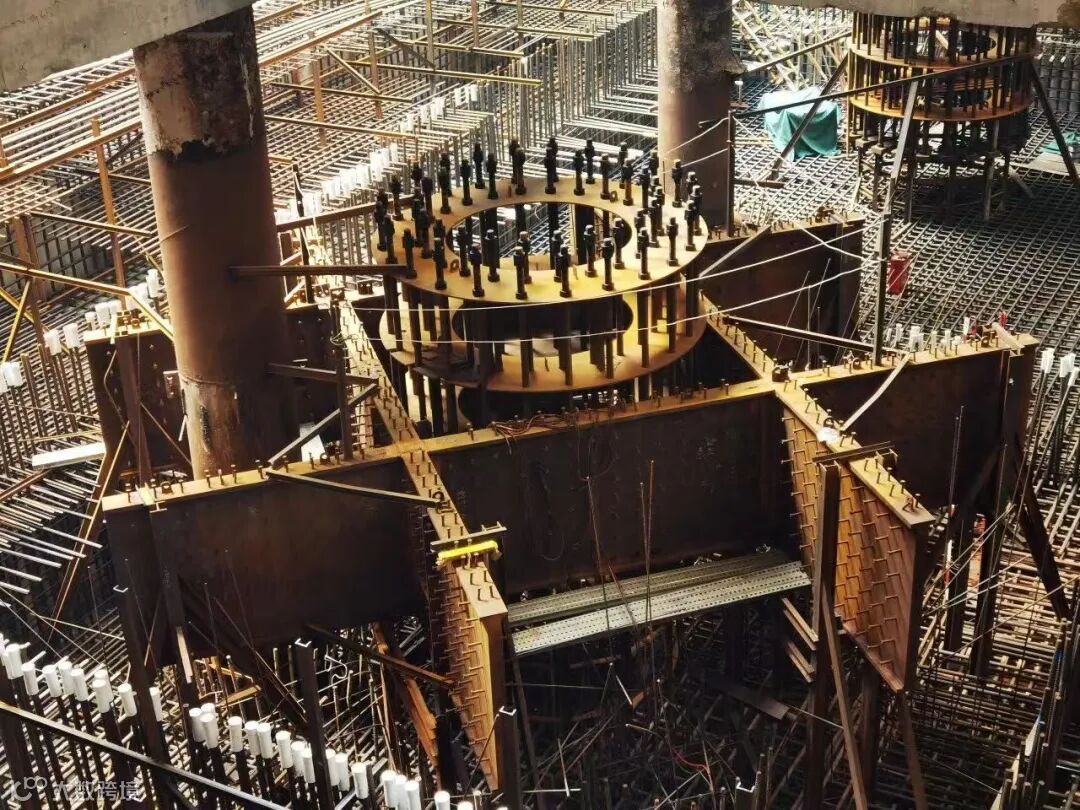

巨型柱脚 落地生根
为完成塔楼16根巨柱扎根固定
柱脚采用巨型锚栓群组
直径2.95米、高度约5米
单个锚栓群组重约12.8吨
由36个直径60毫米、埋深3米的GLG850级高强锚栓组成
中建钢构
在原有国际领先技术的基础上
采用升级版“特大型钢柱脚锚栓群施工技术”
采取地面“整体拼装”+“整体吊装”施工方法
巨柱锚栓群组提前插入施工
提高效率、节约工期
采用“多机协同原位散装”新方法
解决基坑支护板导致无法垂直吊装的问题
实现更简单高效的施工效果
井字钢梁 “花”开正艳
负8层底部局部为井字型抗冲切型钢梁
截面达9*9米、单根重约10吨、总重约40吨
如盛放的鲜花
为解决基坑板遮挡导致的吊装难题
项目采用“分段原位散装+倒链吊装”方式
运用“多支点逐级分段安装”新工艺
完成40吨井字型抗冲切型钢梁悬空安装

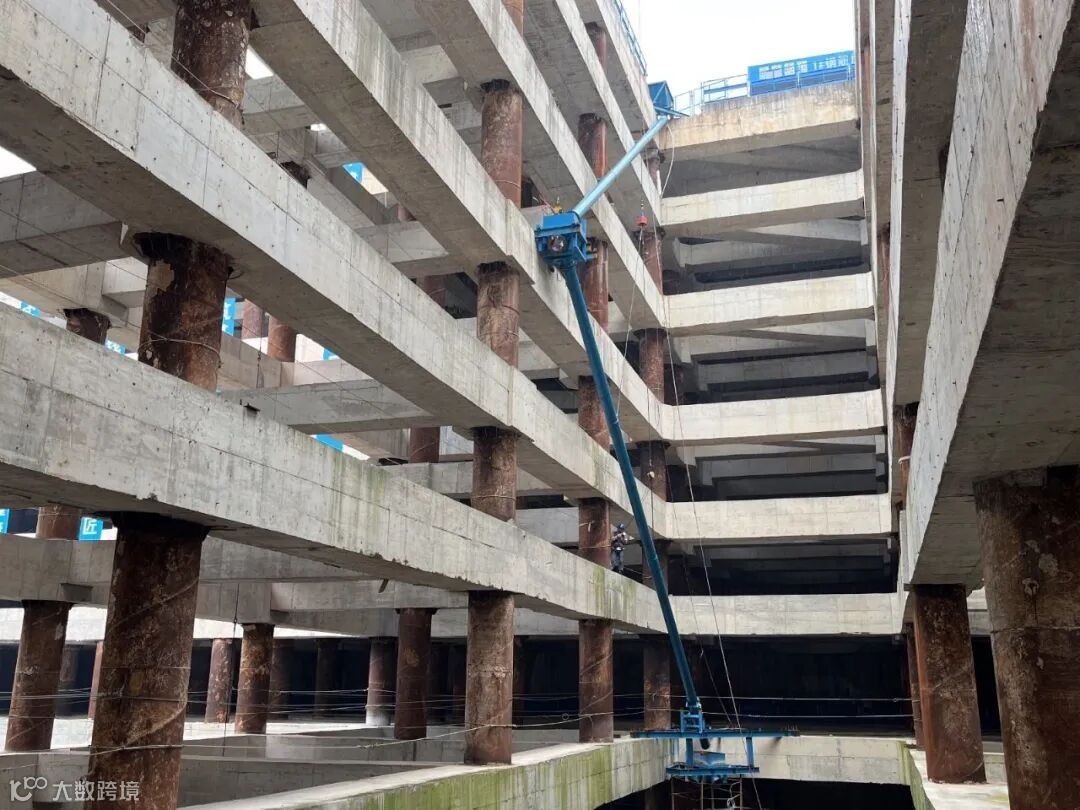

分支溜管 均匀“浇灌”
底板浇筑量大、向下输送深
为保证底板浇筑质量与效率
项目制造安装2套创新型多分支超高溜管系统
溜管单管最长16.6米、最重1.04吨
料斗平台最大重量2.02吨
受垂直方向狭小空间限制
项目分别于由负7、负4、负1设置安装位置
采用“整体分装+局部整装”的思路
由负7层开始，采用后植筋实现精准定位
先分支后主干，向中心层层收拢
为底板浇筑提供有力支撑

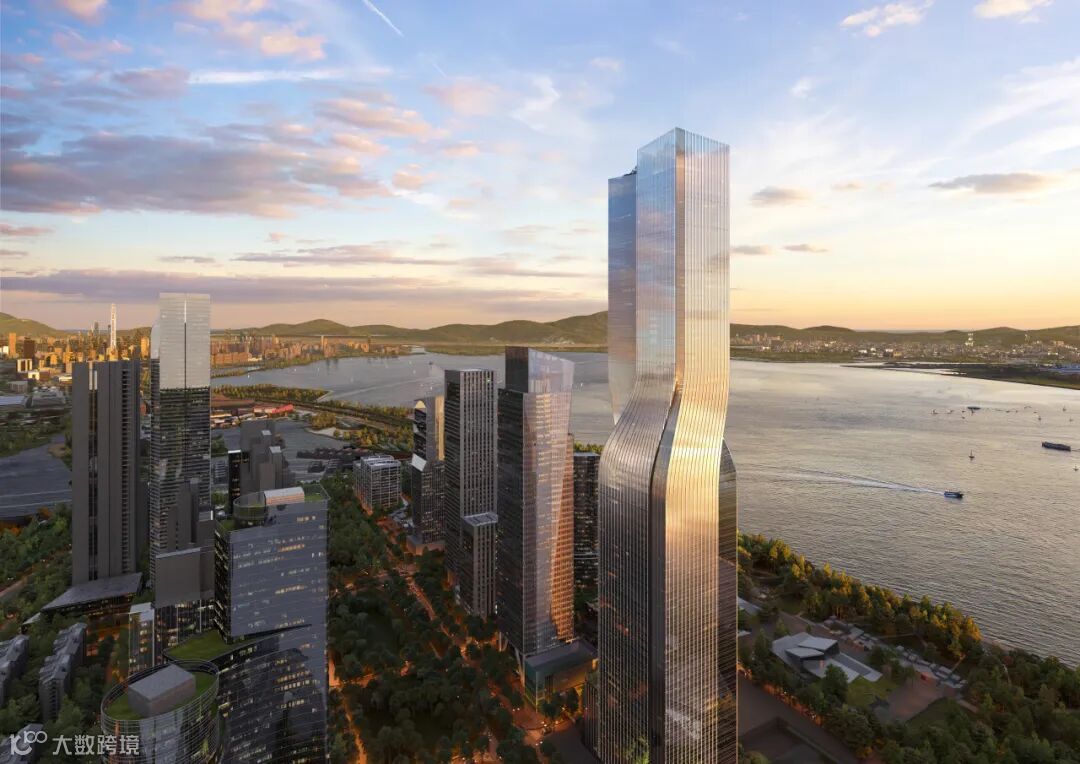

深圳湾超级总部基地B塔
项目总建筑面积约为 35.5万平方米，地上82层，高约394.4米，融合高端商业、超甲级写字楼、文化等复合业态。建成后，将与A塔、C塔同塑城市天际线，构建深圳湾全新“超级景观”，成为湾区国际科技金融中心。
