4月25日
由中建钢构负责钢结构深化设计、制作、安装的
上海松江站S1区屋盖整体提升圆满完成
本次屋盖提升是本项目施工的关键节点
为后续屋盖合拢奠定了坚实基础

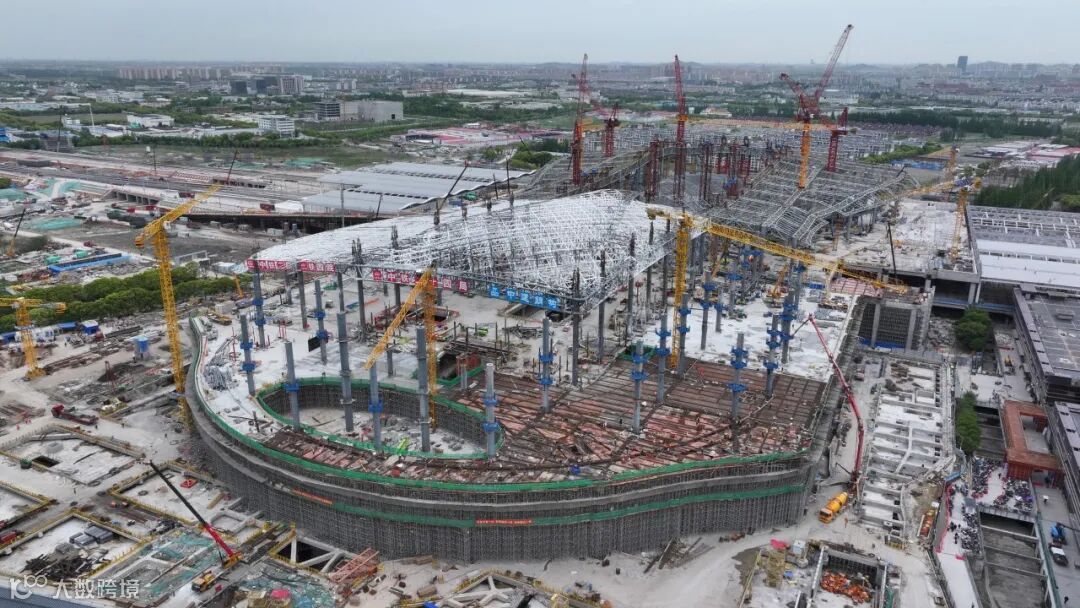

▲项目施工现场
✦
松江枢纽，助力交通强国
✦
项目位于松江区永丰街道
作为服务深化“五个中心”建设、强化“四大功能”的
上海西南门户枢纽
是“一带一路”、“长三角一体化发展”
和“上海科创中心建设”
三大国家战略的交汇点
是构建新发展格局国内国际双循环的战略链接点

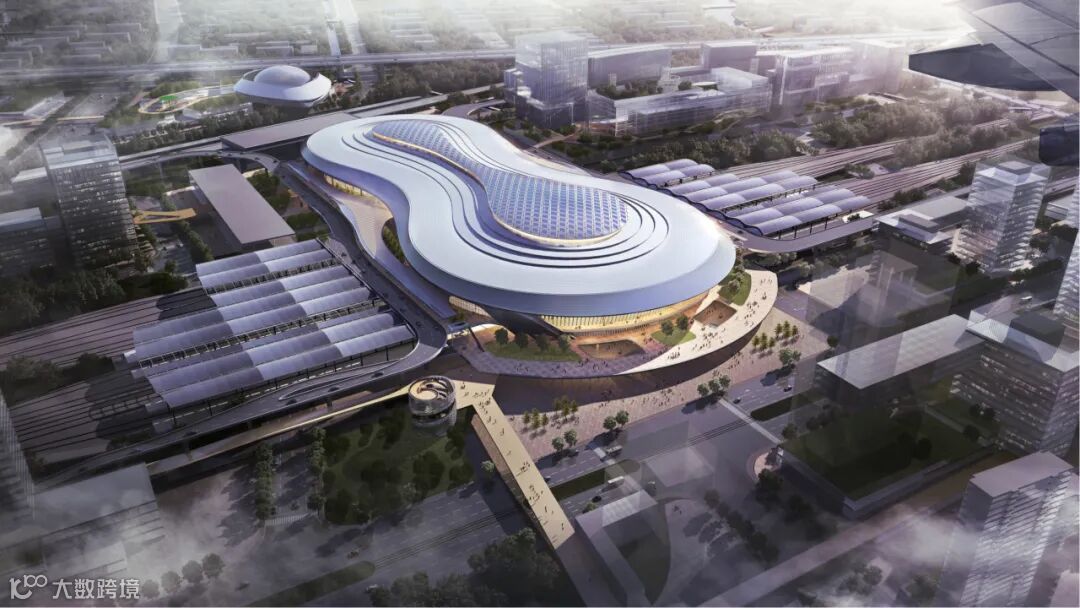

▲项目效果图
松江枢纽新旧站房将遥相呼应
以服务中心为纽带
成“8”字形串联
寓意“云间映玉兰，花开无限环”
设计理念与站区城市规划相协调
与松江城市文脉相契合
✦
精工细作，实现“玉兰花开”
✦
本工程屋盖钢结构为管桁架结构
屋盖最大跨度72米，最大悬挑30.6米
东西向桁架下弦最大高差9.9米
提升一区屋盖钢结构重3000吨，面积达1.5万平方米
拼装历时一个月，杆件拼装量近1万根

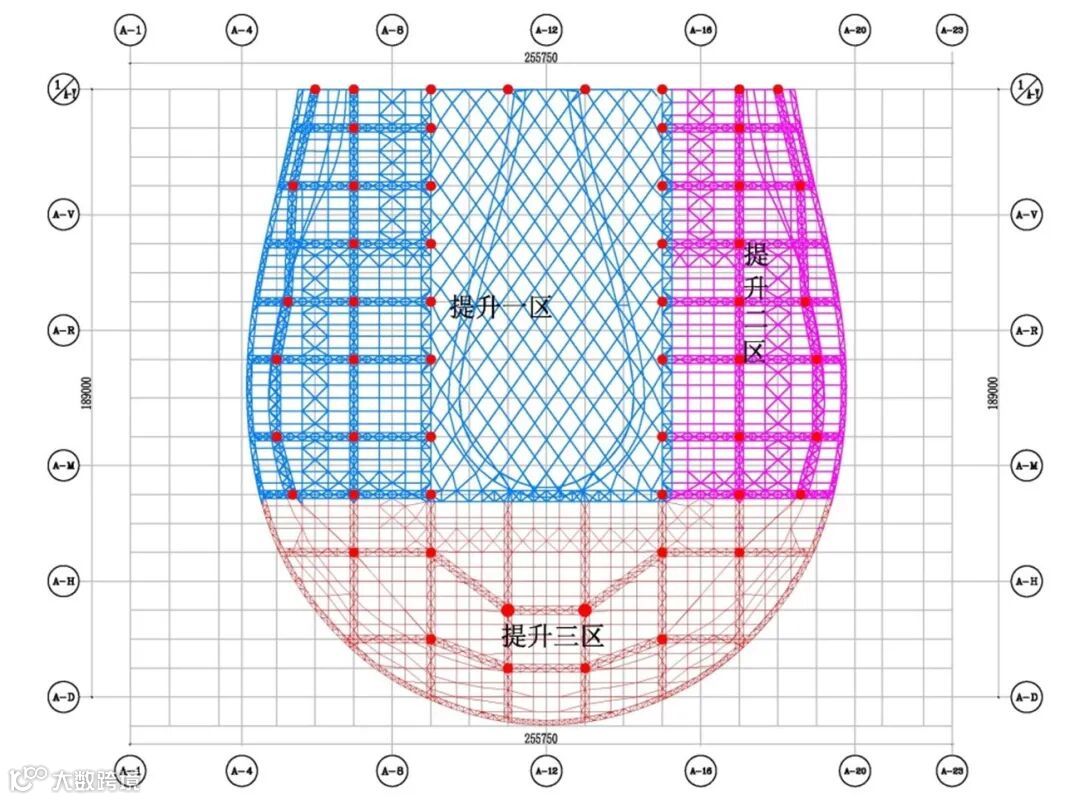

▲提升分区示意图
项目楼面拼装阶段采用三维坐标扫描技术
对屋盖桁架设计坐标进行对比校核
有效控制桁架拼装精度
拼装阶段采用设计起拱值为主
施工仿真验算变形值为辅的控制策略
保证提升完成结构的成型态与设计形态驱于一致
✦
科技赋能，打造匠心之作
✦

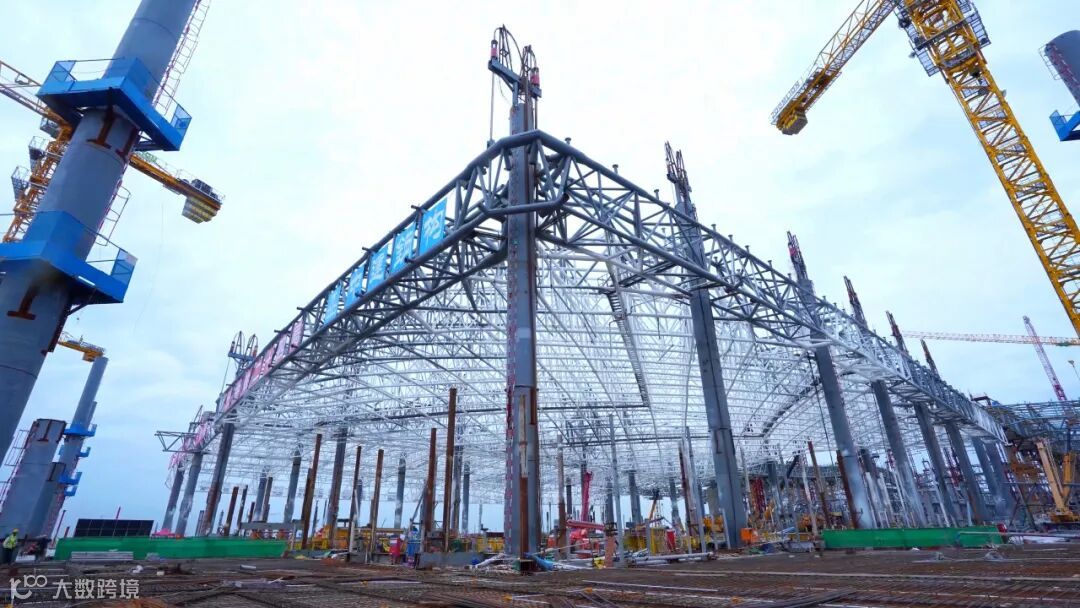

▲上海松江站屋盖提升现场施工图
提升阶段采用
提升分区分单元累积整体提升施工技术
充分降低拼装胎架高度，确保施工过程安全
使用计算机液压同步控制系统同步提升技术
并应用新一代液压同步提升系统、设备
通过传感器检测和计算机集中控制
进行液压顶进数据观察和控制指令发布
通过3次提升
耗时10昼夜
成功提升到位
中建钢构
将笃行实干筑精品
精心组织，严格履约，规范管理
持续为城市发展注入新动力
为交通强国建设作出新贡献
