近日
由中建钢构负责钢结构
深化设计、制造与安装的

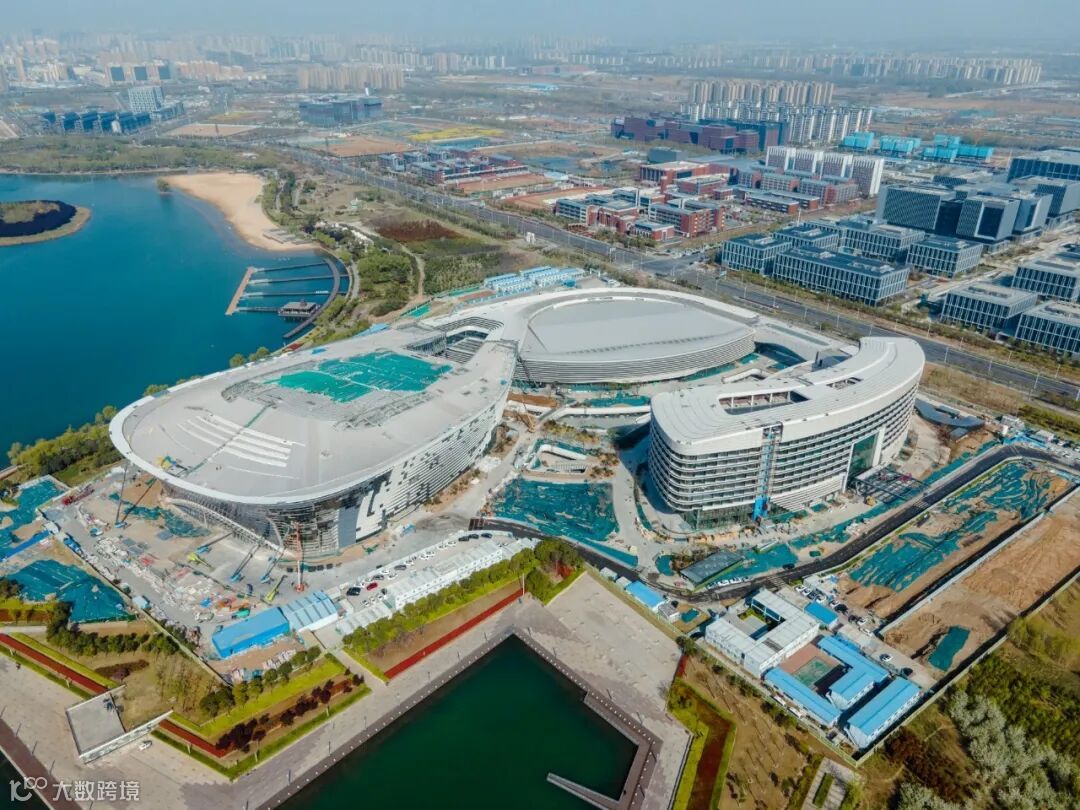

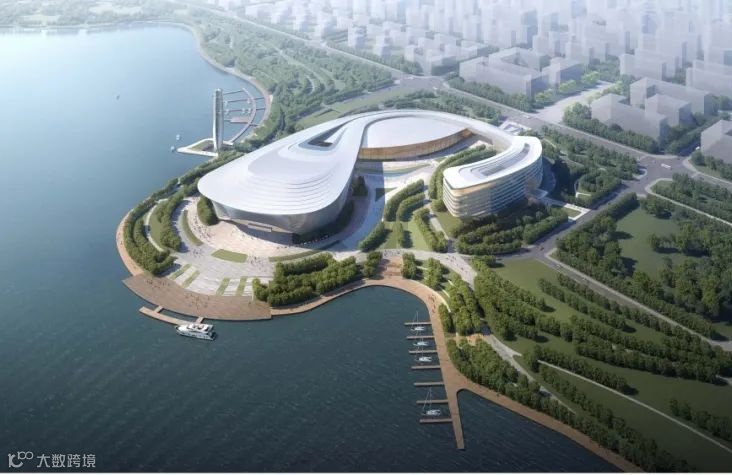

郑州国际文化交流中心项目钢结构工程
顺利完工
·项目概况·
项目钢结构总用钢量达3.3万吨
其中会议中心用钢量2.6万吨
高45米、宽139米
是三个单体中用钢量最多的建筑
具有体量大、跨度大、异型结构多等特点
项目团队采用大跨度桁架提升、逆作法安装的施工技术
会展中心钢网架
采用正放四角锥焊接球网架型式
通过46件建筑钢结构球型支座
支承于混凝土结构
钢网架涉及1471个焊接球
6000余件杆件及46组球型支座
涵盖24种焊接球规格与18类圆管构件
焊缝总长度超12公里
项目团队利用数字化同步控制系统
将误差精度控制在5毫米内
高峰期日均投入80余名工人、12台大型设备
单月完成3000吨钢结构安装
就复杂空间结构
项目团队实施多项关键技术攻关
针对南区入口双十字转多腔体巨柱
跨度86米的空间弯扭巨拱的特点
调整柱脚旋转角度
优化内部肋板构造
有效降低776吨巨柱及巨拱的加工安装难度

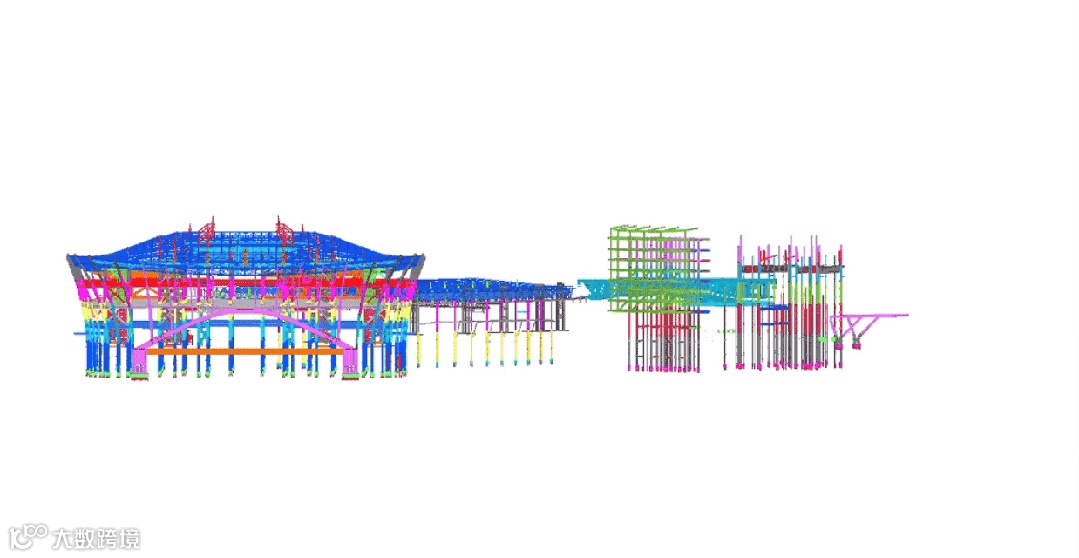

项目团队运用自研插件
及焊接球网架参数化建模技术
优化节点构造
精准控制1380个球节点
与46个半球支座的装配精度
有效保障了施工安全
成功应对121米跨组合空间桁架
与115米跨网架的技术挑战
通过BIM协同、跨专业方案协调及工艺革新
有力保障项目高质量履约
