当地时间8月29日
由中建钢构负责
钢结构深化设计、制造和安装的
沙迦国际机场扩建项目
完成钢结构首榀桁架吊装

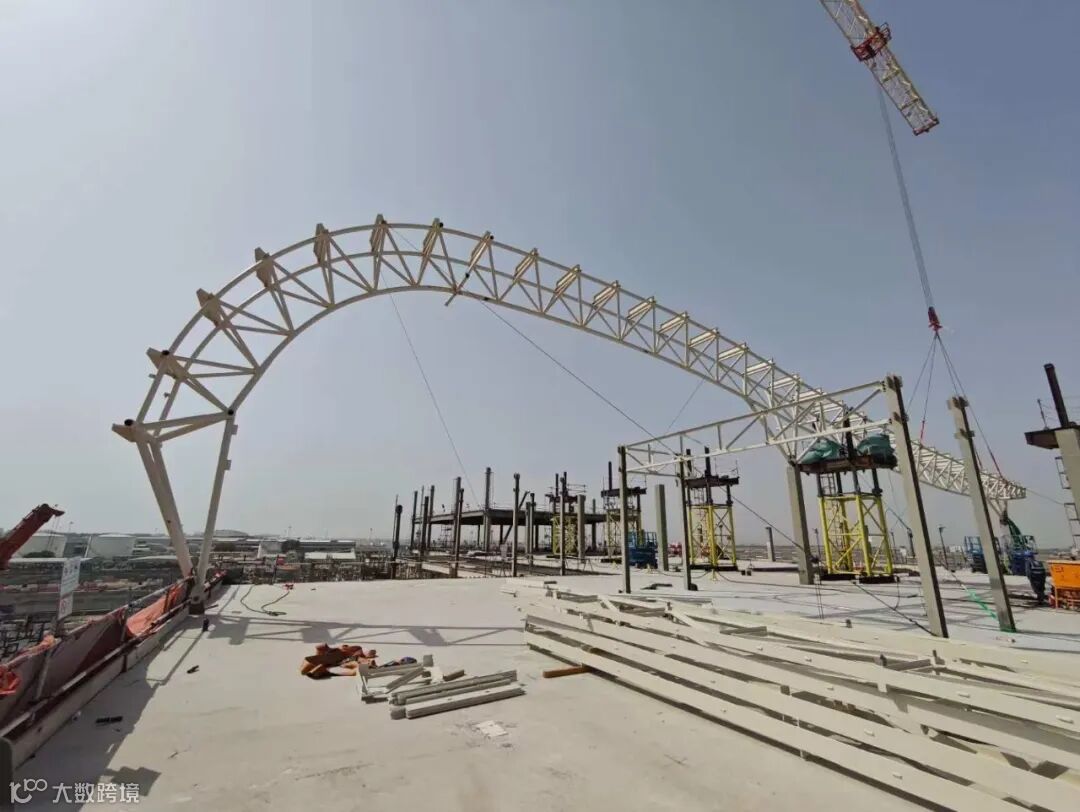

▲首榀桁架吊装
此次吊装的首榀桁架为
倒三角薄壁圆管屋面桁架
如同一把把雨伞骨架
宽边朝上展开以托举屋面
尖端朝下收拢以稳扎底部
桁架全长55.7米，重量达14吨
相当于2个标准篮球场的长度
10辆普通小汽车的重量
且需严格满足AESS（建筑外露钢结构）外观2级标准

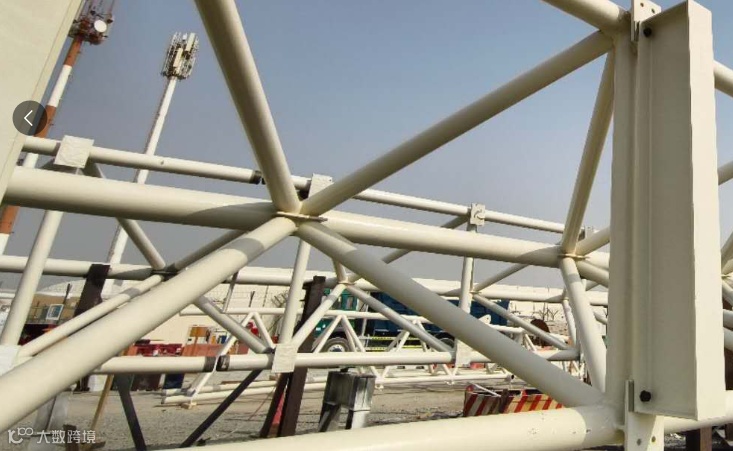

▲桁架地面拼装
桁架存在7管相贯节点
项目团队在深化设计阶段提前介入
通过节点优化、受力验算等方式
有效消除隐蔽焊缝多、焊缝重叠等难题
确保节点加工质量与结构承载安全性
▲7管相贯节点
桁架与结构连接均为销轴连接
功能类似关节中的骨头轴
既将屋面桁架与底部的框架牢固相连
又能通过铰接端的自由转动
来适应热胀冷缩、受力变形等影响
精度控制要求在1mm以内
安装难度大
为攻克这一难题
项目综合采用
“施工模拟分析+实际对接口模拟”等手段
通过全站仪实测数据
在电脑上模拟实际对接口情况
以此指导构件的预拼工作
将问题消除在地面
有效提高了构件安装的精度和效率

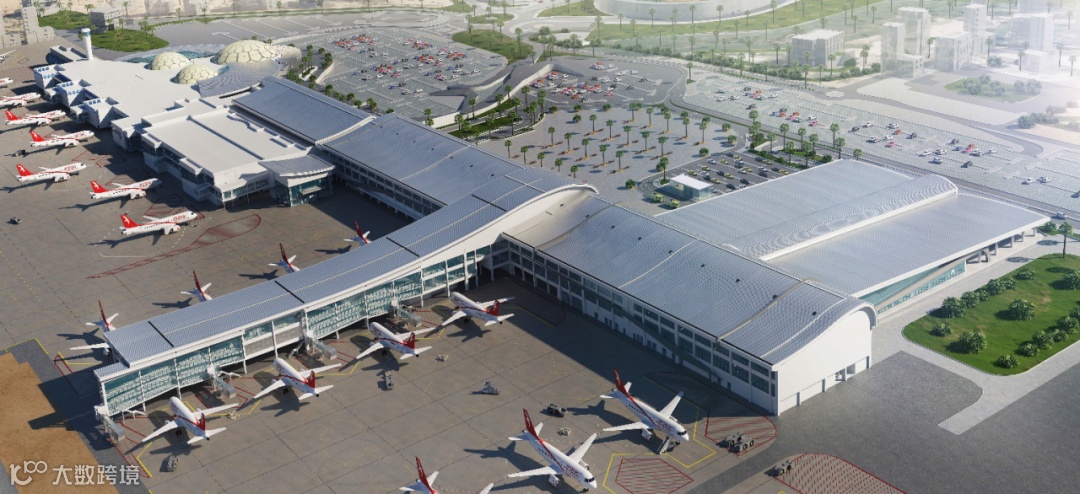

▲项目效果图
沙迦国际机场位于阿联酋北部的沙迦酋长国，是阿联酋重要的民航与货运枢纽。扩建项目共有7栋建筑单体，竣工后，机场年客运能力将由目前的800万人次，显著提升至2500万人次，极大提升机场运营效率和旅客服务能力。
