11月14日
由中建钢构（华东）负责
钢结构深化设计、制造和安装的
鹿城广场三期地块建设项目
瓯江之门大跨钢结构
整体提升圆满成功
标志着项目迈入了新的建设阶段

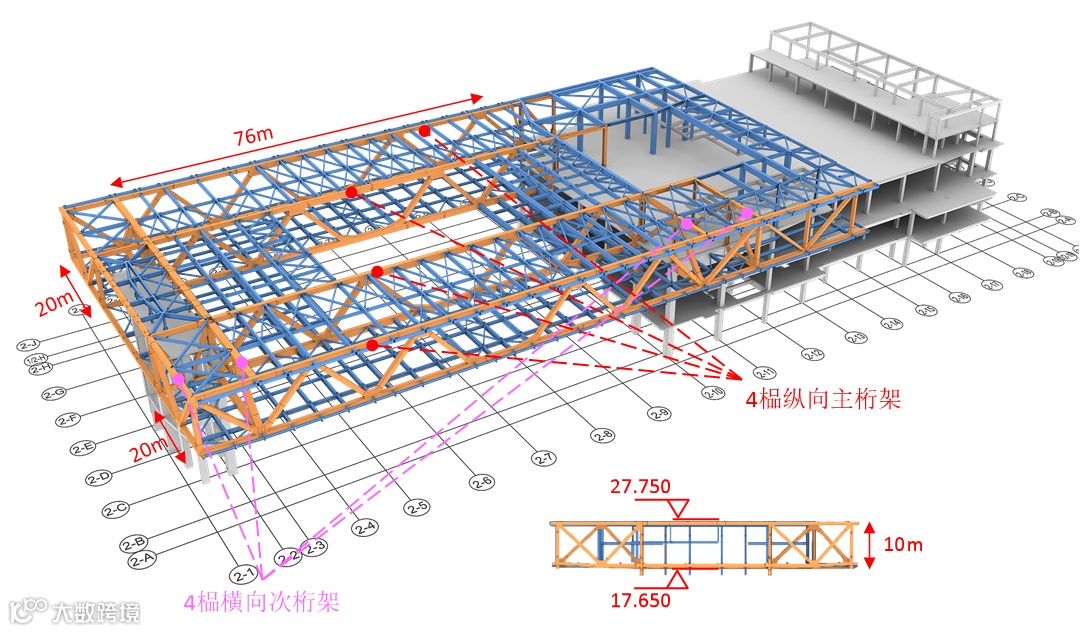

瓯江之门大跨钢结构
由纵横各4榀桁架+联系钢梁、水平支撑
等结构组成
犹如钢铁编织的巨网
共同撑起了这片占地8052㎡的广阔空间
其最大跨度达到76m，悬挑长度20m
桁架自身高度达10m，总重达4600余吨
单根构件最大重量38吨
总重2600余吨
相当于650头亚洲象的重量
为了将这样一座“庞然大物”平稳安置到位
克服吊装工况复杂、构件超长超重、钢构件量大
等众多不利因素
项目团队反复调研论证、多次开展专项分析会
最终选用悬挑部分胎架支撑+高空原位安装
大跨部分地面拼装+整体提升的安装方法
利用Midas、PKPM等计算软件
精准添加各节点处的预起拱
实现了误差5mm内的精准对接

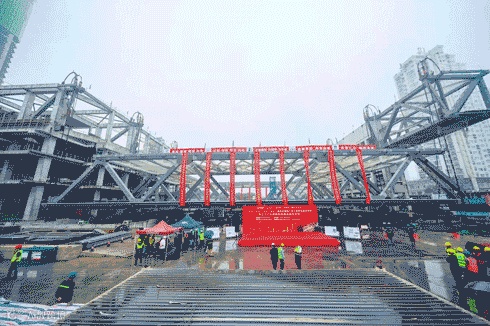

针对重量大、受力点少的特点
在原结构上弦两侧加设提升器平台
共计设置8个提升点、16台提升器
像是一群大力士
合力将2600吨重量抬升18米高
视野效果也是瓯江之门的一大亮点
为保证良好的视野和采光条件
桁架采用大角度斜腹杆形式
无竖向支撑
对安装难度和精度提出了更高的要求
项目团队创新采用
上弦节点与斜腹杆地面拼装、整体吊装的安装方法
较传统方法，安装效率提升200%

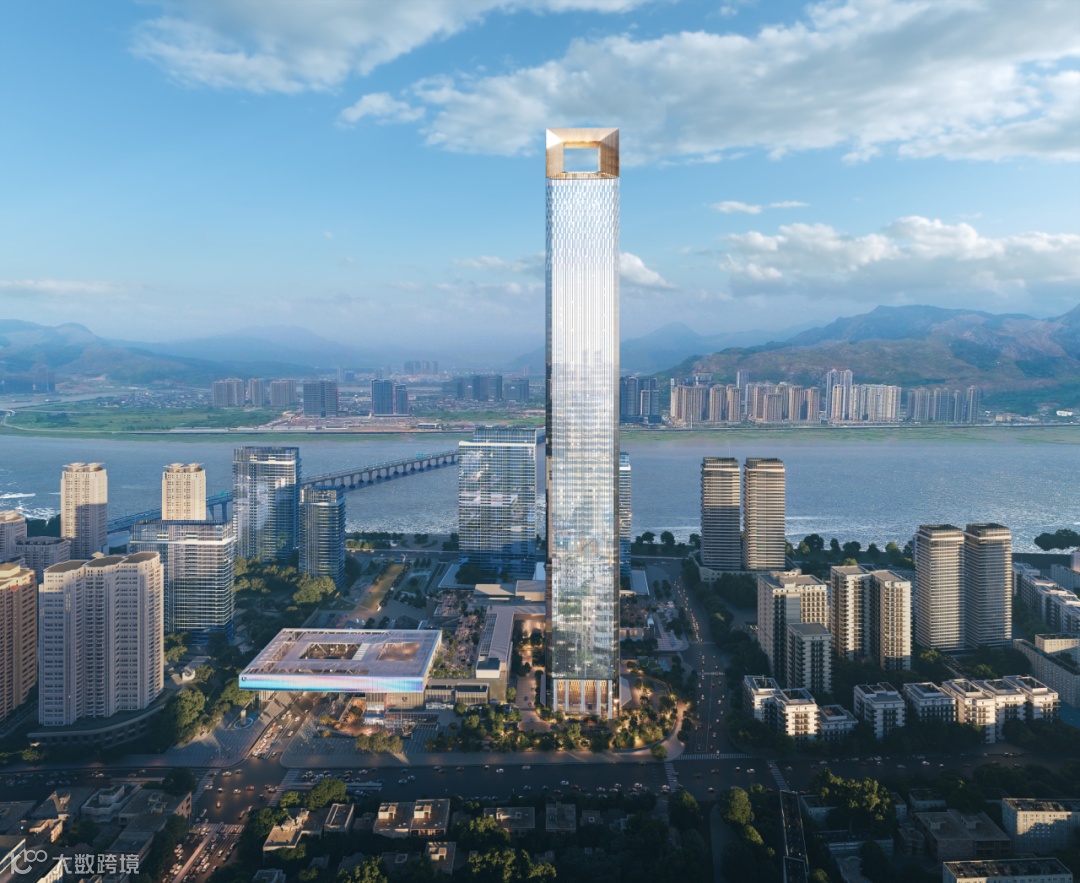

瓯江之门通过大跨及悬挑的结构形式
营造出震撼的悬浮效果
构成了通向绿轴公园及瓯江之畔的门户
仿佛是城市迈向自然的一道梦幻之门
建成后将与鹿城广场389m超高层塔楼顶部
的瓯江之眼交相呼应
成为温州市新的城市名片
