近期，中建钢构设计研究院负责的邓家河片区综合利用项目F区庆典广场结构设计项目完成重要节点。
该项目作为复杂异形结构，设计难度大，快来看看设计研究院的团队是如何解决的吧！
项目概况

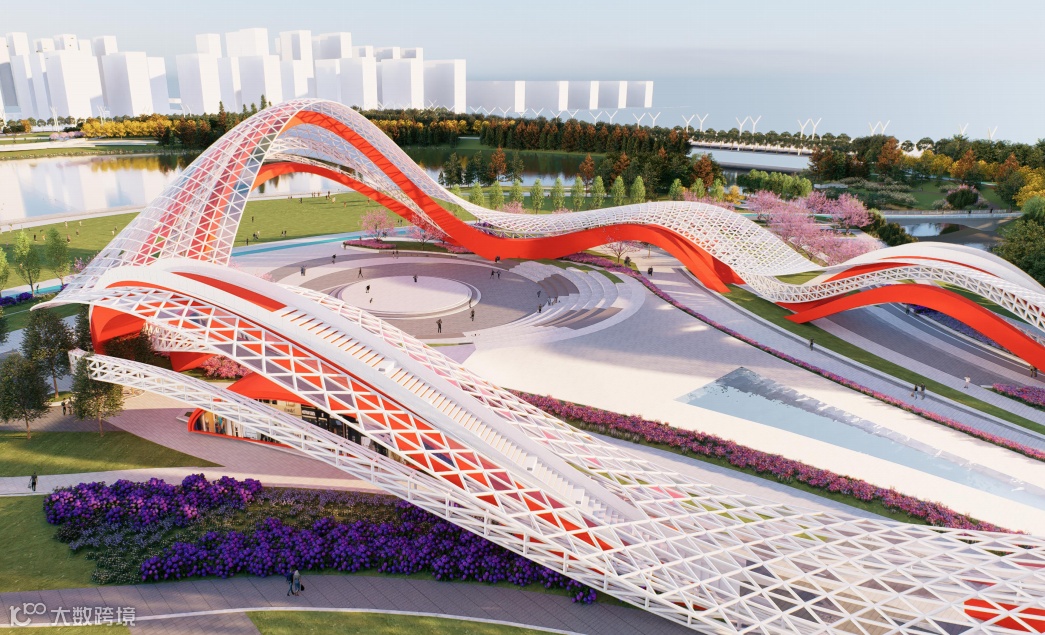

邓家河片区综合利用项目是孝感市“东拓南移”规划的重点项目之一。庆典广场位于大智路“魅力庆典公园”段东侧，周边相邻商业区、居住区，紧邻科创中心，是规划核心区公园的核心节点，建成后将成为人们在工作之余的活动休闲地带，满足人们休憩活动。
设计理念
设计灵感取自“云水袖”——传统戏曲中人物所穿服饰的一种袖子，因舞动飘逸而叫云水袖。

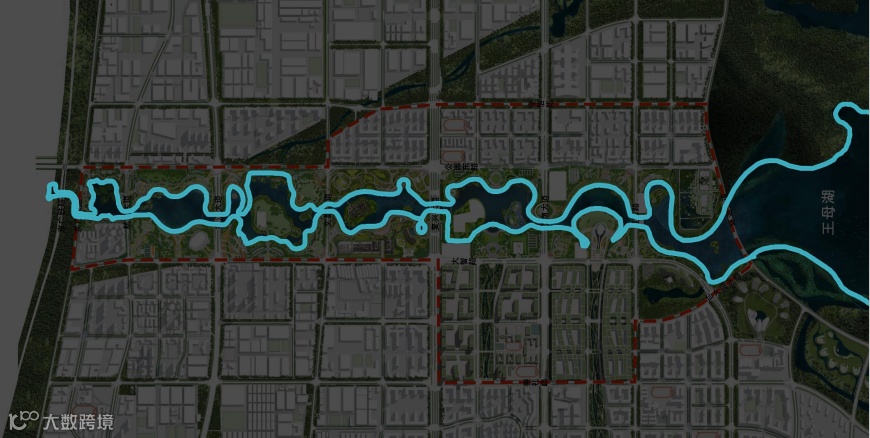

该形态契合庆典广场舞台活动的功能立意，同时抽象邓家河丰富的河道岸线曲线。
在夜晚，配合灯光效果，景观植入现代科技，展示孝感魅力形象。
结构设计

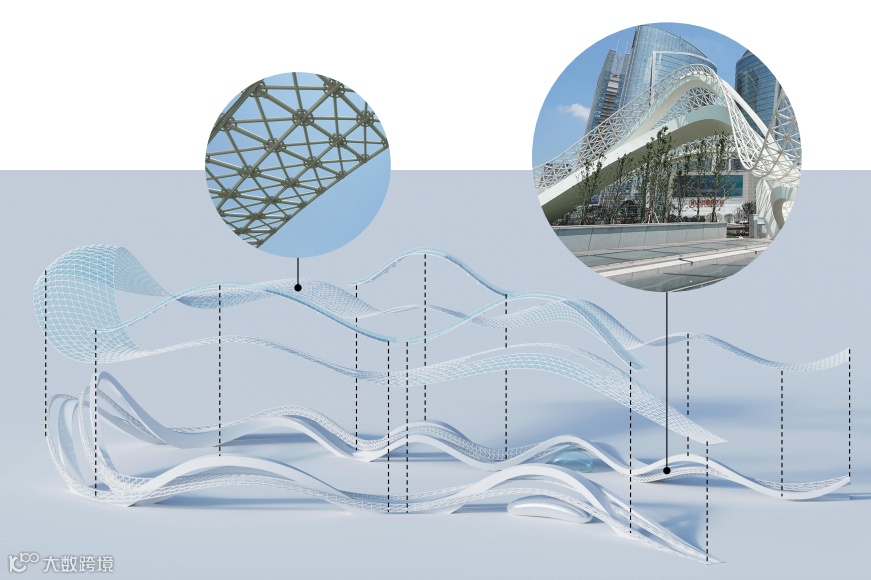

结构设计包括两部分，如同云一般上部网壳结构和下部如同水袖一般贯通流线型箱型结构。
由于造型特殊，结构空间扭曲、最大结构跨度超过80米，给结构设计带来极大挑战。

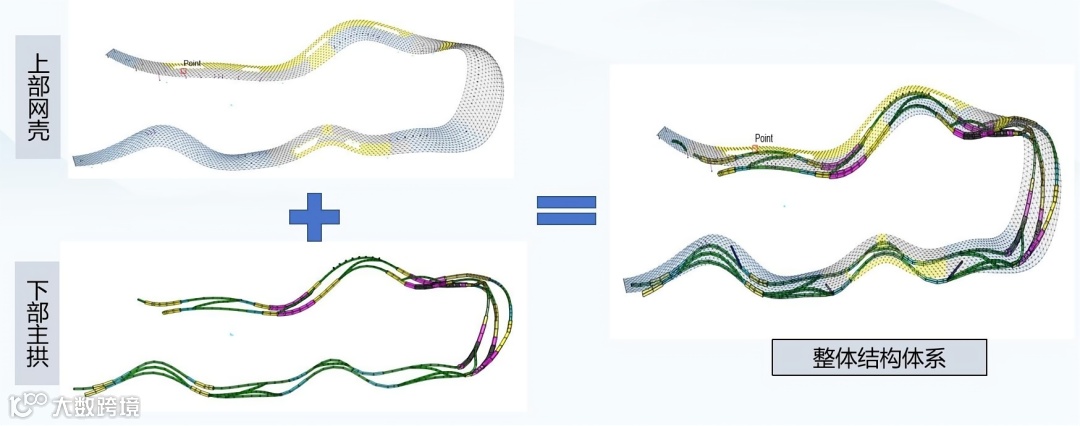

中建钢构设计研究院组建攻坚团队，全力投入方案设计和施工图设计中。经结构多方案比选，采用“下部箱型主拱+上部网壳”的结构方案，实现结构受力与造型效果的完美匹配，并顺利通过专家论证。

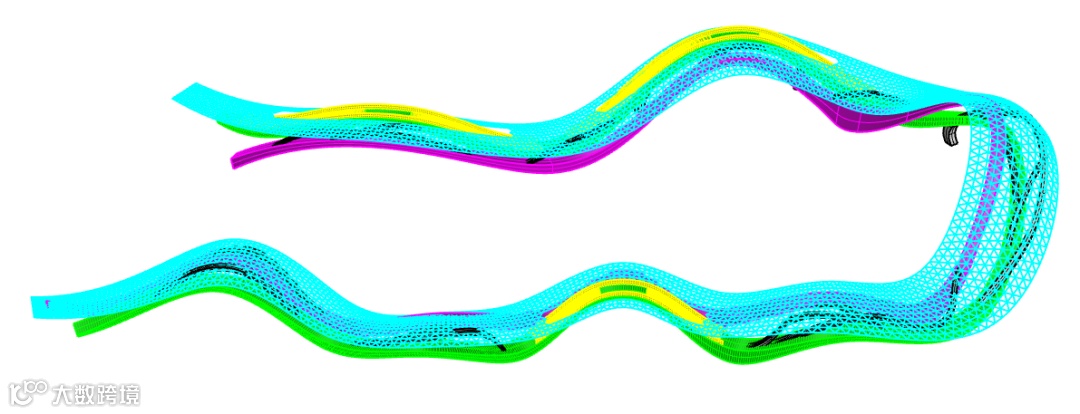

针对复杂异形结构的建模，采用参数化建模思路，快速建立结构线模，极大提升建模效率。

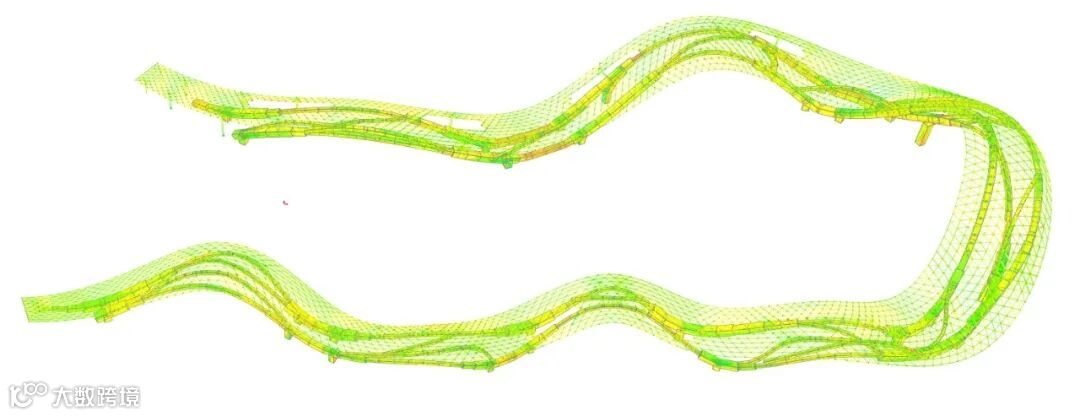

针对大跨度曲面异形结构的受力分析，采用直接分析法进行计算，考虑P-Δ效应和P-δ效应，并对结构在D+0.5L荷载组合下，进行弹塑性全过程稳定性分析。

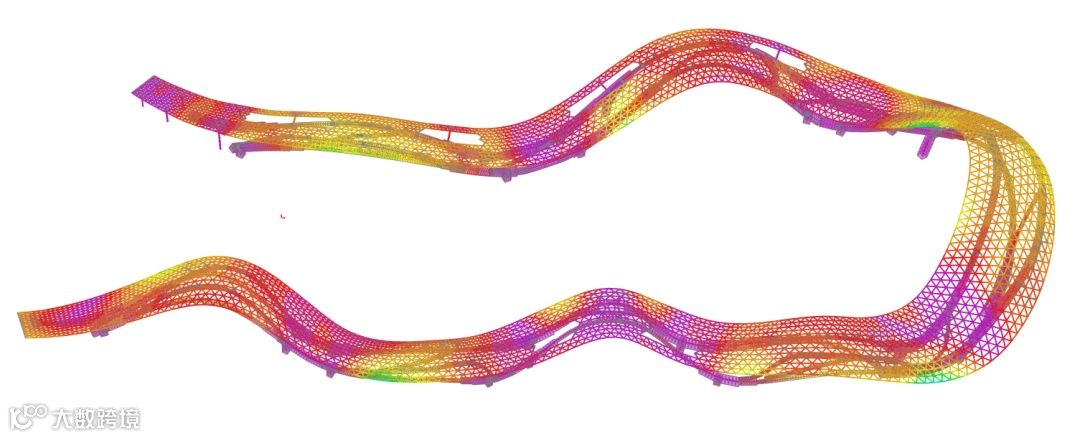

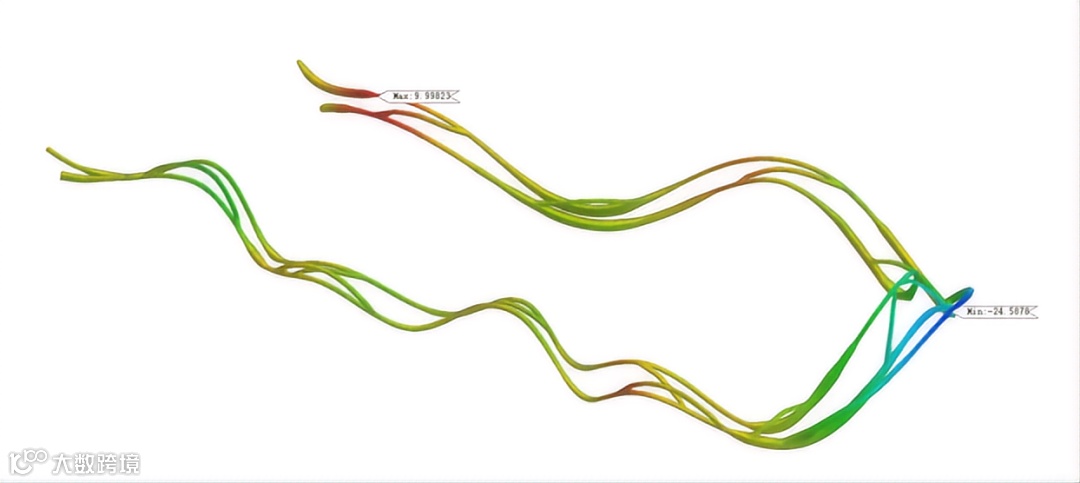

针对弯扭箱型构件的抗扭计算，面对规范缺少相关计算公式的问题，采用壳单元的有限元分析补充计算，保障结构受力安全。
从项目方案设计、优化设计到成果交付，设计研究院团队始终坚持价值创造的理念，后续，设计团队将继续致力于提供高品质的设计服务，为客户创造更大的价值，不断擦亮钢构设计品牌。
