筑梦湾区，打造活力空间

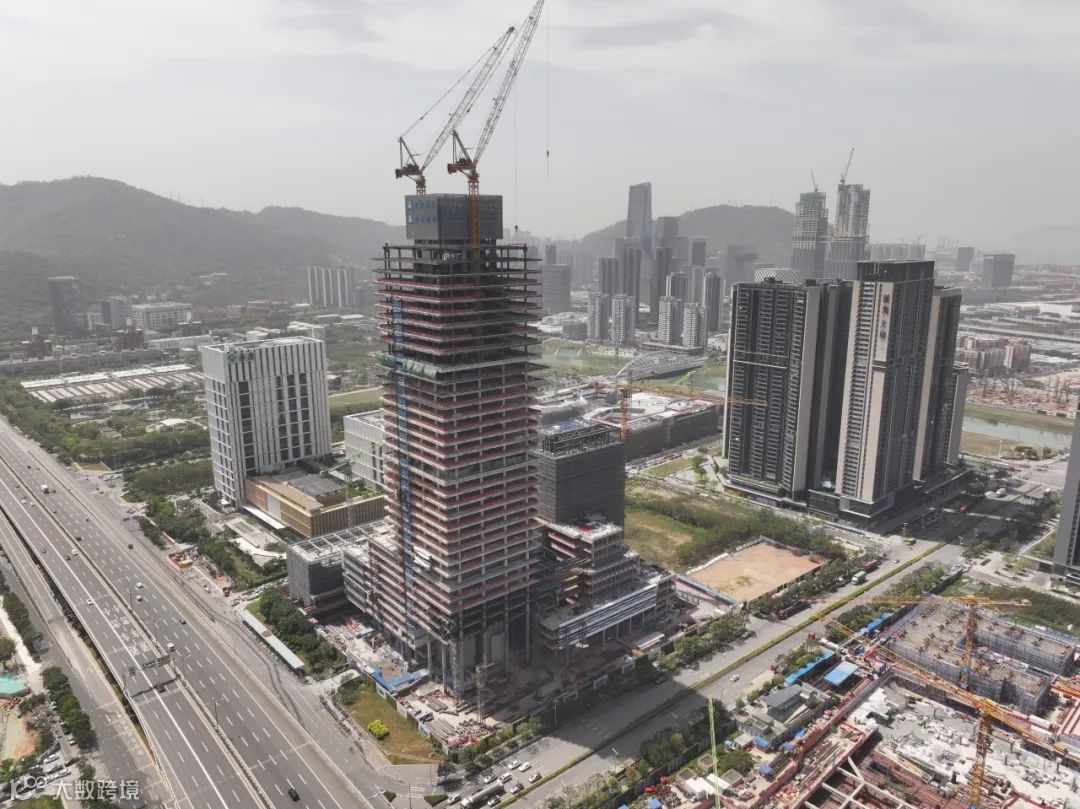

项目位于深圳市前海合作区前湾片区
总建筑面积约20.9万平方米
建筑高度188米
总用钢量约1.3万吨

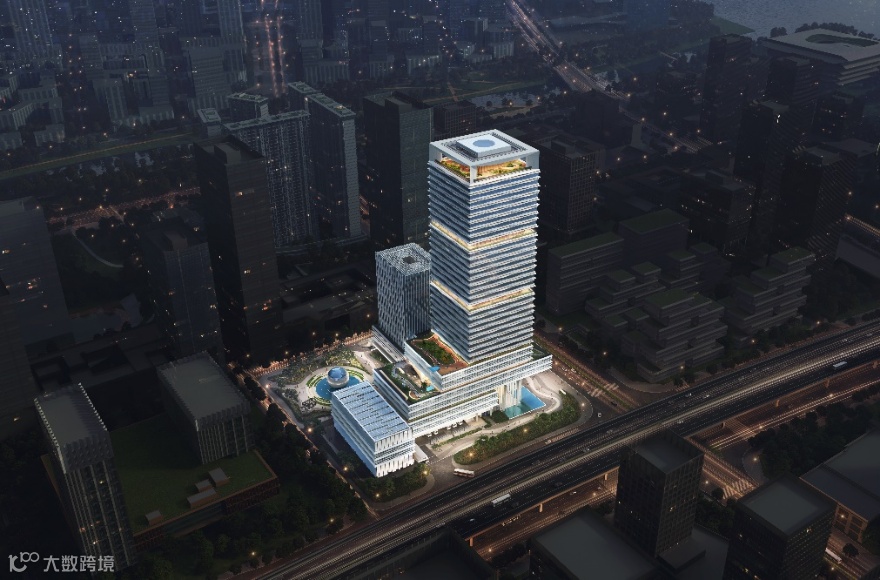

项目以“山水叠韵、圆梦舞台”为设计理念
融入山海生态格局
旨在打造前海青年活力中心、生机之城
项目建成后
将成为集研发用房、会议空间、人才宿舍
商业配套、公共交通等功能设施于一体
功能多样、智慧高效的公共空间
技术领航，攻克关键难题
项目主塔楼大悬挑结构位于6到8层
由5榀悬挑桁架+楼层钢梁组成
桁架高度9米，悬挑长度25米
项目采用“胎架支撑+高空原位散装”方式
整体支撑高度25米
桁架根据塔吊吊重及运输限制分段
楼层钢梁按结构分段
分段最长18米，最重17.1吨

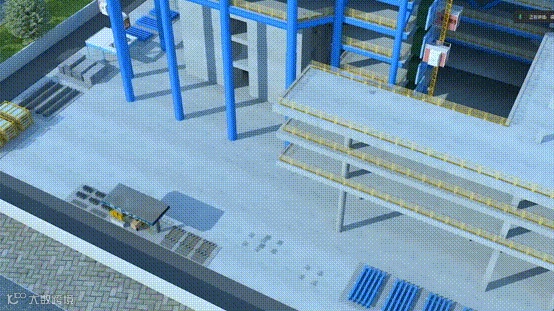

利用BIM、三维仿真、有限元计算等方式提前“预演”
模拟安装全过程
在实际安装中
实时监测悬挑结构和胎架的变形位移状况
确保安装过程安全、精准

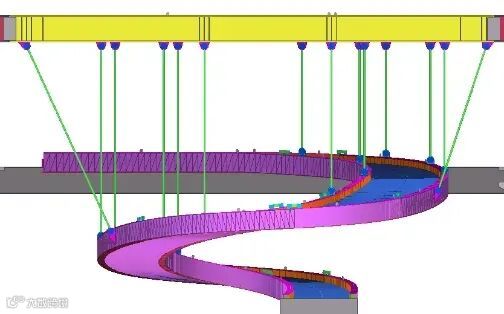

针对悬挂螺旋钢走道制造难题
采用中建钢构设计研究院自主研发智能出图软件
应用智能三维建模、智能节点、自动出图等技术
实现悬挂螺旋钢走道的建模及出图
智能化、标准化
通过预拼装确保实际施工过程安全稳定
为项目高质量履约提供坚实支撑
▲智能建模
筑梦湾区正当时
前海梦工场展英姿
中建钢构将持续塑强钢结构全产业链优势
打造更多钢构精品
不断拓展幸福空间
