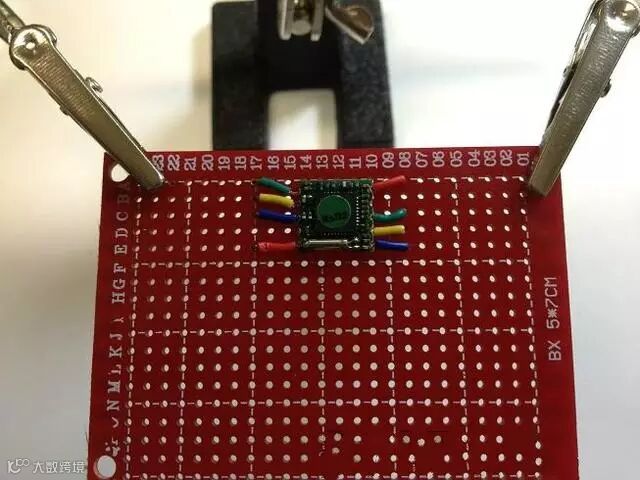

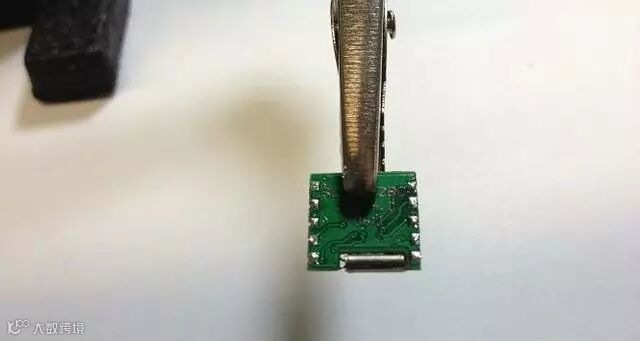

给TEA5767收音模块焊线

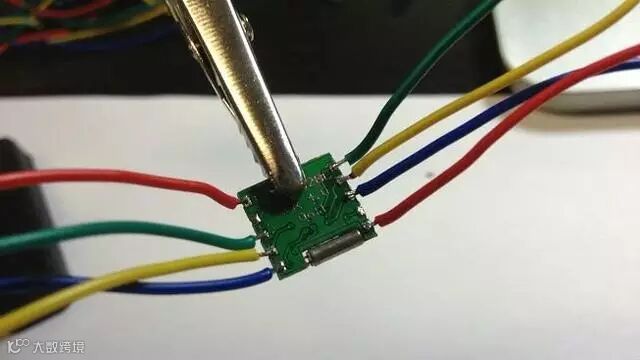

给TEA5767收音模块焊线

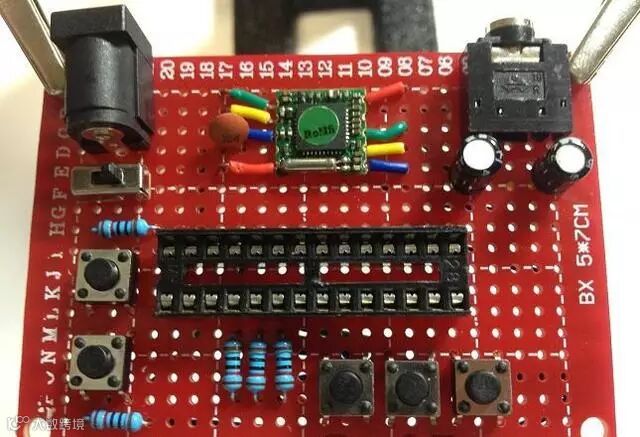

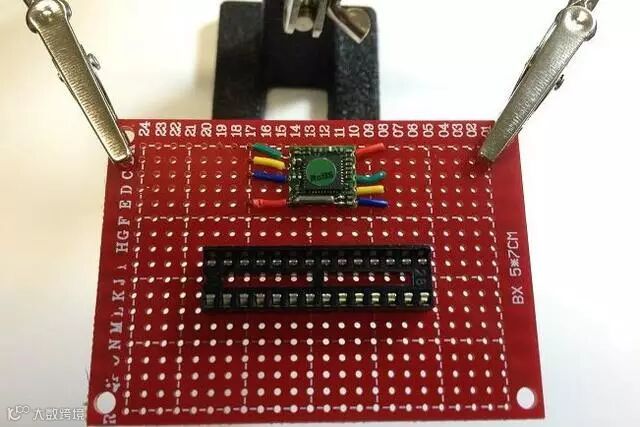

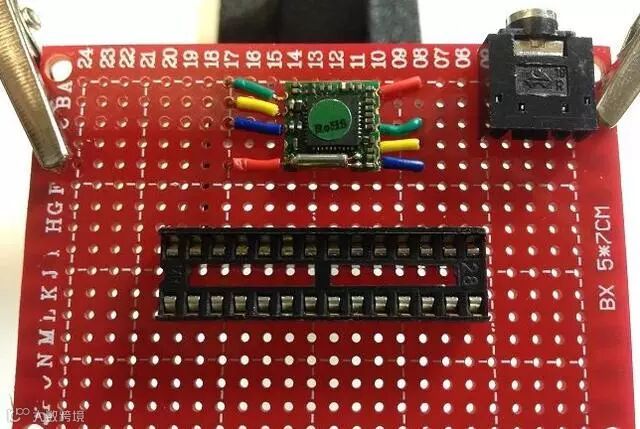

安装28p窄体芯片座

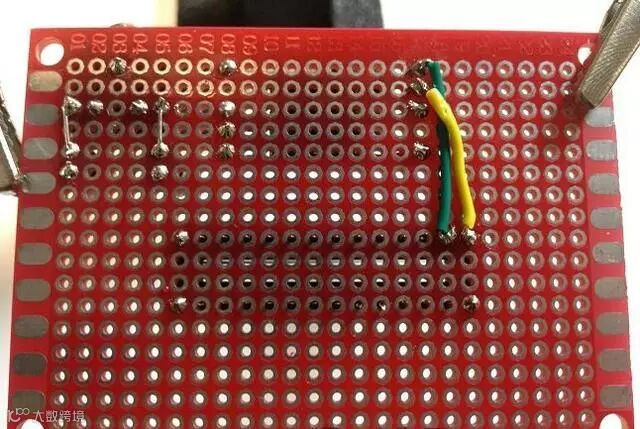

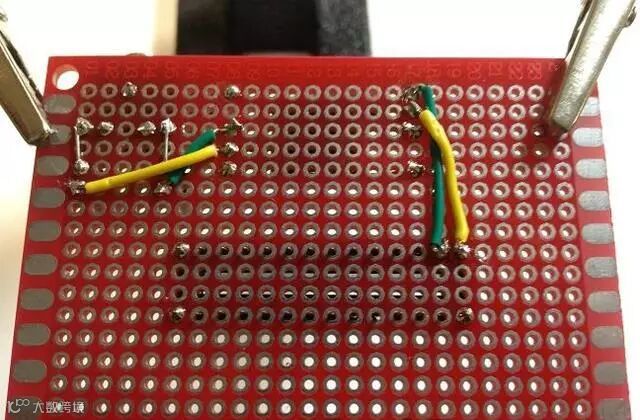

芯片座引脚27与TEA5767引脚1相连。
芯片座引脚28与TEA5767引脚2相连。

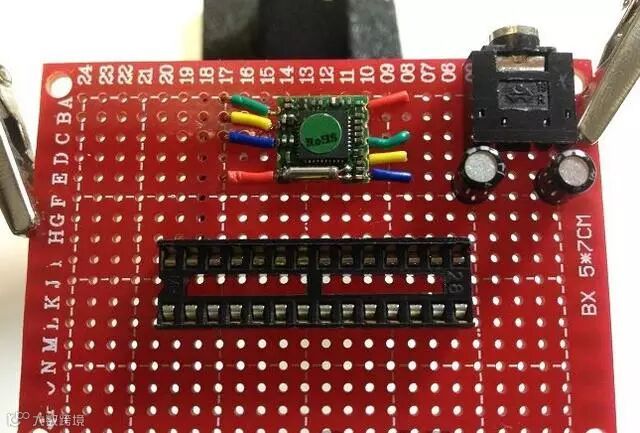

增加电容(正极性指向下
焊接电容并连接到音频插孔。

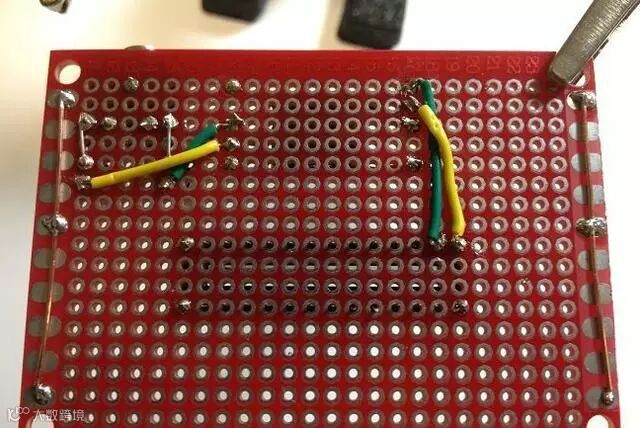

焊接电容器两端的7和8引脚TEA5767。
增加电源(右)和接地处(左)
接地线接地
焊接5V电源线

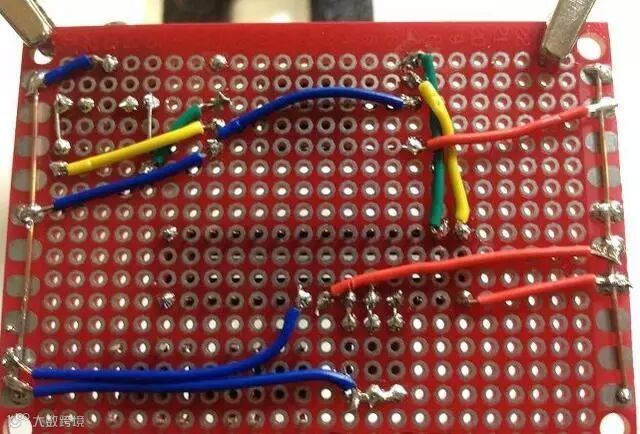

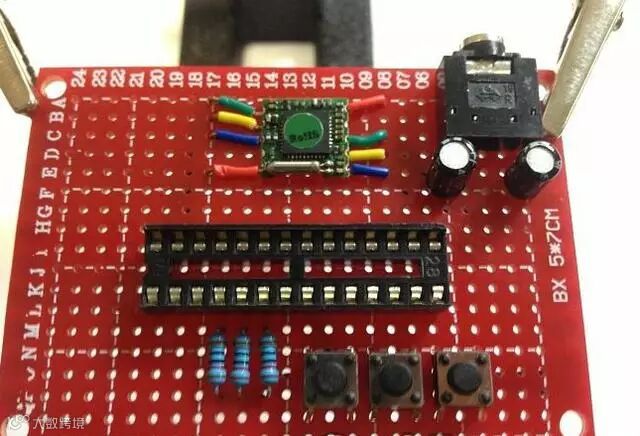

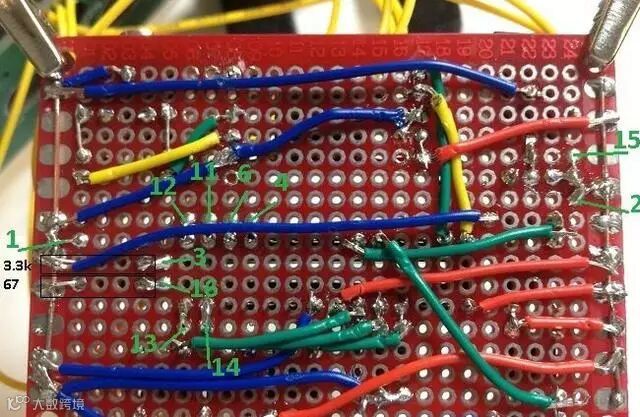

10K电阻共同点

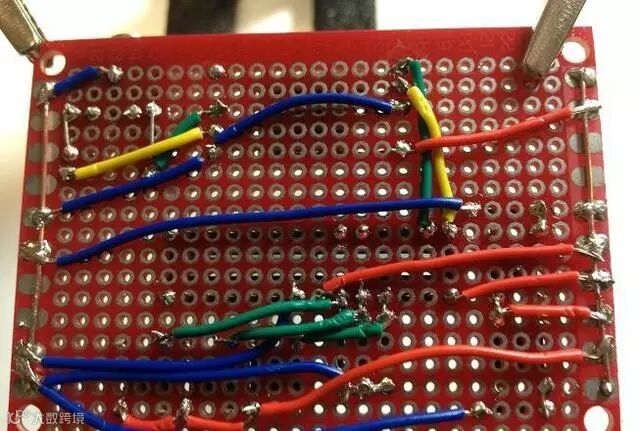

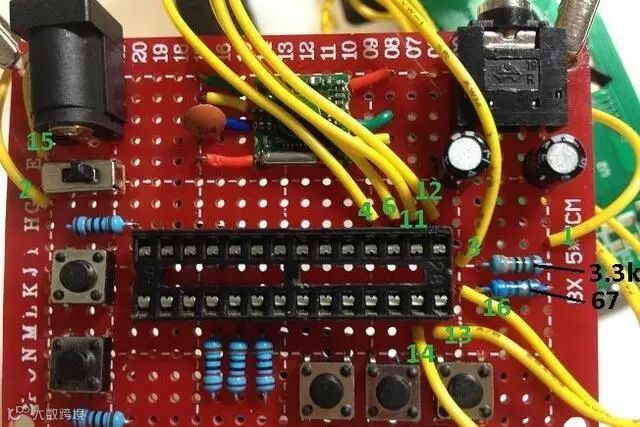

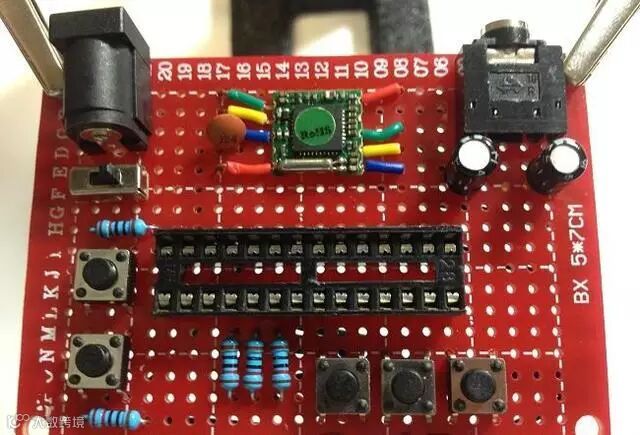

瞬时开关电源轨。绿色电线连接每一个开关，直接到引脚4，5，和6的插座。

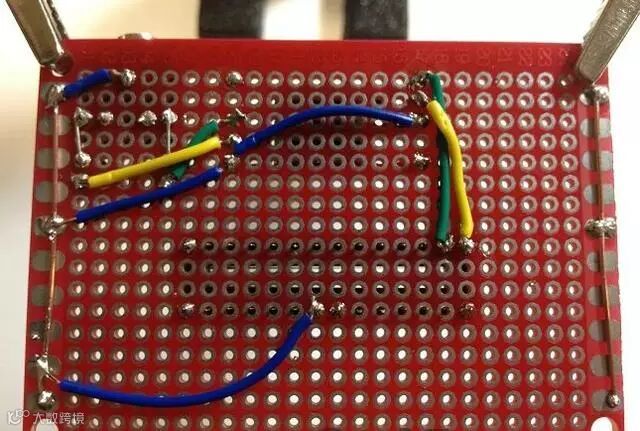

焊接接地和电源连接开关

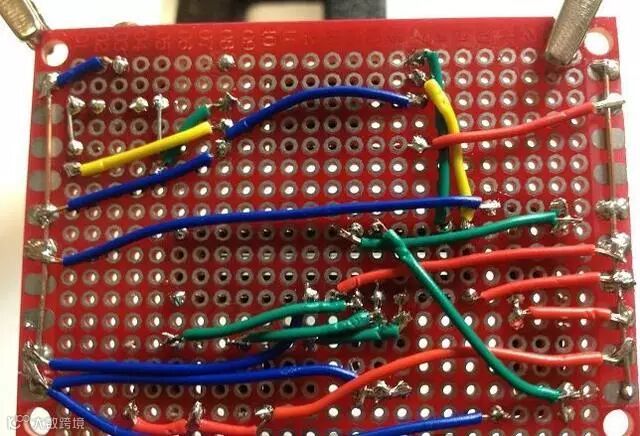

焊接管脚23和24至顶部和底部的开关。

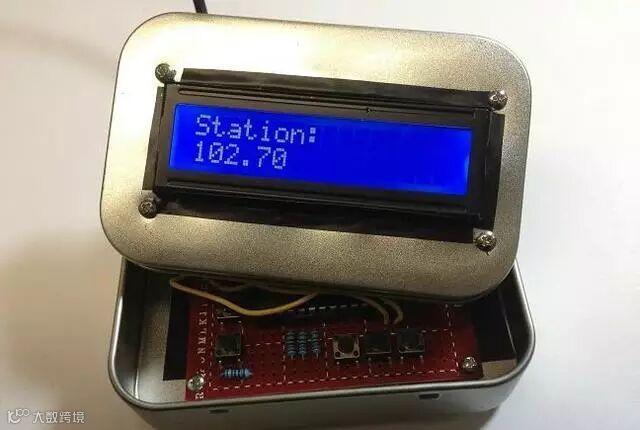

最后给TEA5767引脚10焊上一根导线作为天线，再找一个外壳包装一下，就OK了
