M＆P组织已经开始出售一款基于新的300MHz，x86架构Vortex86EX SoC的Arduino兼容板和迷你PC。
新的SoC和COM可以作为“86Duino Zero”板卡的一部分，在“86Duino Educake”迷你PC中模拟Arduino Leonardo运行，并将在不久后推出携带更多的I / O的86Duino One”电路板。
DM＆P已经在过去十多年时间内为嵌入式市场制造了多款低功耗，基于x86的Vortex处理器。
Vortex86EX SOM-128-EX COM是围绕DM＆P最新的Vortex SoC（Vortex86EX）构建的，它几乎取代了用于低功耗应用的类似的300MHz Vortex86SX。
根据DM＆P的Anthony Lu的电子邮件，Vortex86EX芯片将在9月开始发货。（DM＆P还提供更快，主频达1GHz的Vortex86DX和Vortex86MX处理器，后者增加了一个GPU）。
与Vortex86SX相比，Vortex86EX增加了一个L2缓存（4路128KB），并支持DDR3内存以及其他增强功能。 Vortex86EX采用288引脚LBGA封装，并集成了一个16KB的直写式4路L1缓存。据称其典型功耗为2瓦，最高可达3瓦。Vortex86EX SoC的全部功能如下图所示。

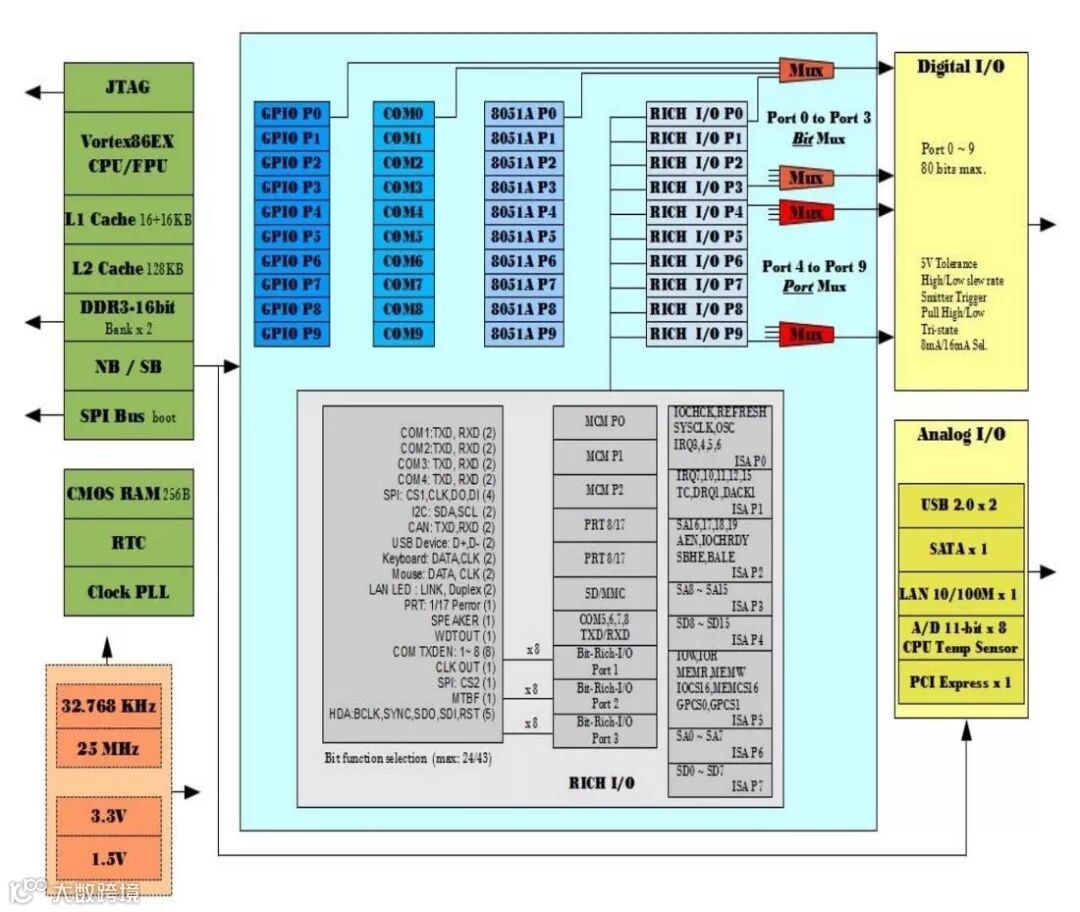

Vortex86EX SoC框图
Vortex86EX处理器具有2.5GHz PCI-Express总线，快速以太网和SD / SATA控制器以及USB 2.0 Host接口。 其他I / O包括xISA，I2C，SPI，FIFO UART和IPC（具有DMA和中断定时器/计数器的内部外设控制器）。
DM＆P表示，他们准备用于运行Linux系统的SOM-128-EX计算机模块提供了大部分Vortex86EX SoC接口，并通过一个可配置的80引脚多I / O连接器提供了一些功能。这个核心板配有128MB DDR RAM，8MB SPI闪存和一个快速以太网控制器。

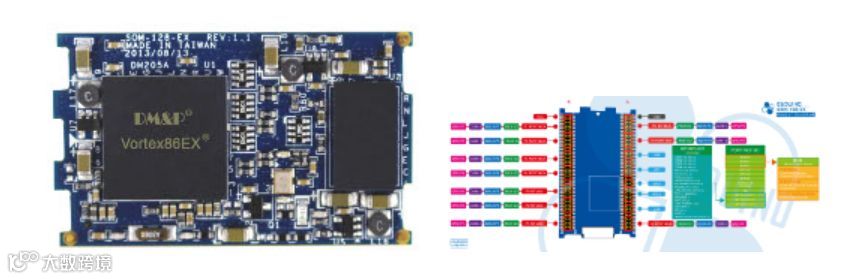

Vortex86EX SOM和连接器详细信息
COM还提供PCI-Express（PCIe）控制和目标接口，支持工作温度范围为0至60℃。 Vortex86EX 还另外有一个SOM-128-EXm COM版本，据称是基于类似的Vortex86EXm处理器。Vortex86EX SOM-128-EX模块的规格列举如下：
处理器 - Vortex86EX（1x 32位x86内核@ 300MHz）
内存 - 128MB DDR RAM; 8MB SPI闪存
网络 - 10/100以太网MAC + PHY
标准I / O： SATA、USB 2.0、10x COM、8x ADC、80x GPIO、 DMA和中断控制器、 MTBF计数器
可配置的I / O（不是全部都可以同时使用）：
COM只有TX / RX
RS485自动方向
SPI 1或2
并口
SD / eMMC的
I2C，CAN，PS / 2
高清音频
以太网LED，看门狗
MCM（运动控制模块）
2. 扩建总线：
PCIe控制和目标接口
xISA总线
3. 工作温度 - 0〜60℃
4. 操作系统 - Linux，Windows Compact 7.0，QNX，VxWorks，DOS
预先预先集成的电路板集成的电路板
Vortex86EX SOM-128-EX COM可以预先集成在一对基于两个开源底板的一对板卡 - 86Duino Zero和86Duino One中。 此外，还有一个面包板封闭式迷你PC配置，称为86Duino Educake。
像许多最近的嵌入式电路板，包括英特尔基于夸克的伽利略SBC，86Duino板卡进一步集成了Arduino电路，用于机器人和电机控制等应用。 这两种板卡的硬件和软件都可以在开源许可下使用。

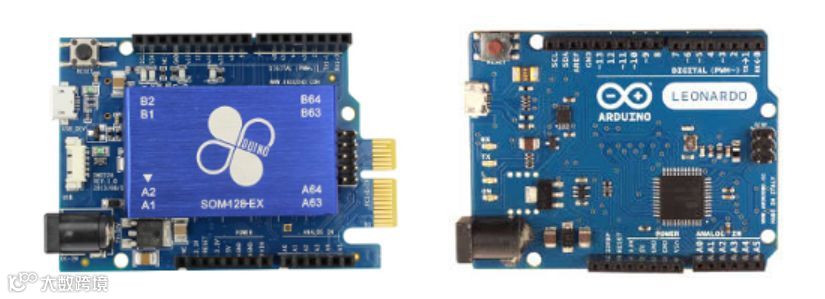

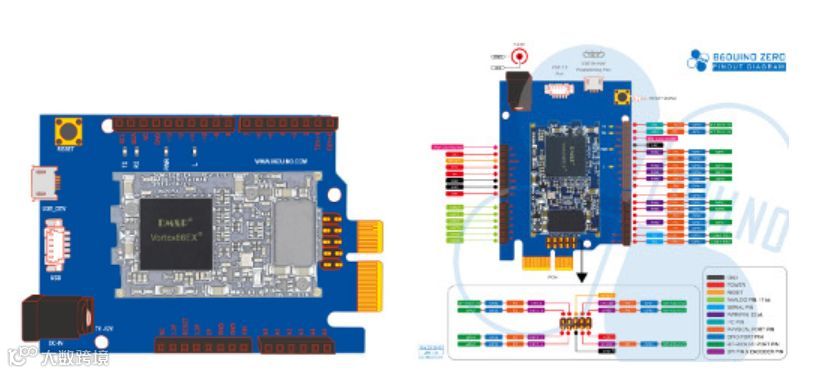

86Duino Zero（左）与Arduino Leonardo相比
目前可用的86Duino Zero电路板将Vortex86EX SOM-128-EX模块与包含几个标准接口的基板，以及Arduino兼容电路和扩展连接器相结合。事实上，电路板本身采用Arduino Leonardo形式，如上所示。
Zero与外界连接的端口包括USB 2.0 Host和Device端口，以及板上底部的10/100以太网端口和microSD插槽。 Zero的底板还提供7-12V电源插孔，复位按钮和PCIe扩展连接器。
86Duino Zero引脚和连接器详细信息
Zero 提供14个数字I / O引脚，其中一半提供32位PWM输出，以及6个11位模拟输入引脚。 DM＆P说，每个标准I / O引脚的直流电流为16mA，而3.3V引脚的电流为400mA。
长按识别二维码购买
86Duino One与Zero类似，但其底板更大，并提供更多的连接。 根据Lu的说法，The One还可以配备一个带有两倍RAM的Vortex86EX SOM-128-EX模块，256MB。但是这个消息还没有得到确认。

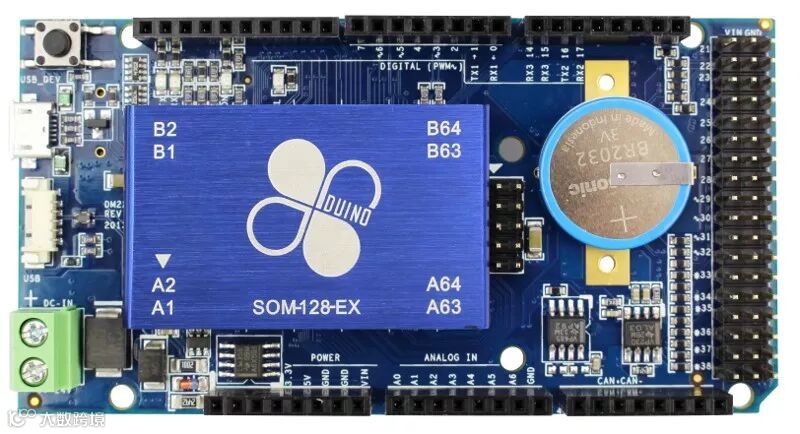

86Duino One 电路板设置
One具有比Zero的更多的I / O端口。 它提供了更多的数字I / O引脚，45引脚，其中11个具有32位PWM。 有七个11位模拟输入引脚，比Zero多一个。（见下面的引脚分布细节）。

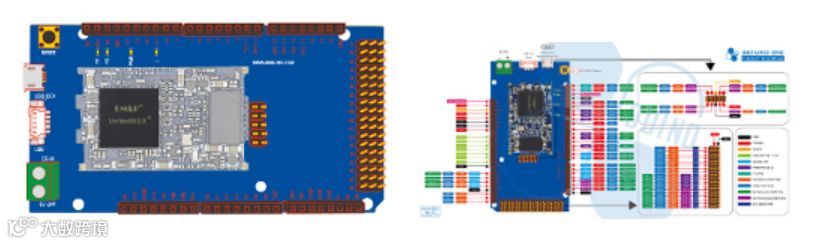

86DuinoOne连接器与引脚
One的底板设计也可以支持到6-24V输入，尽管DC引脚电压是相同的。
长按识别二维码购买
86Duino Educake mini-PC提供集成的面包板，扩展的数字和模拟输入与One的电路板设置相同。78.0 x 78.6 x 28.3mm机箱通过其顶部的孔引出了引脚I / O。

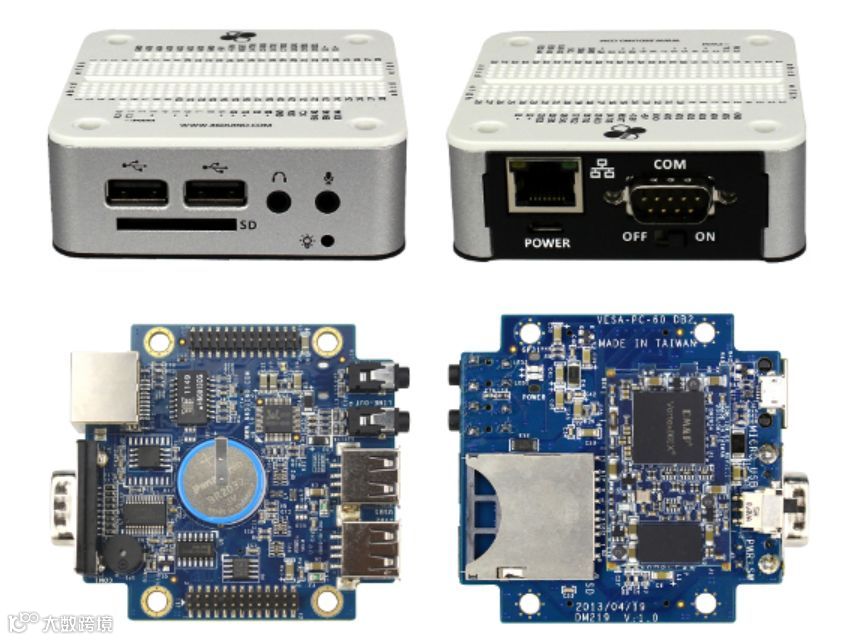

86Duino Educake mini-PC及其内部构造
Educake的实际端口类似，但以太网和microSD连接已从设备的底部移到两侧，并且看起来microSD插槽可能已被全尺寸SD插槽更换。 新端口包括耳机和麦克风端口以及COM端口。
对于上述开发板，你觉得性能如何，欢迎留言讨论！
