基于 Android/Linux 系统，高清视频支持，多种无线通信方式，多路显示支持，高性能计算的嵌入式板卡已经成为这类智能产品的基础硬件平台。当然很多人首先考虑到的主流应用方案是大家比较熟知的树莓派，但是由于货源，稳定性等一系列的问题，在大规模量产的产品面前，这种方案的不稳定因素是制约产品大规模拓展不可忽视的障碍之一。
需要同时满足为行业应用和满足客户需求并不是一件容易的事，在经过多番调研评估，深圳米尔电子重磅推出了基于 NXP 公司的i.MX8M 系列芯片的高性能开发平台 MYD-JX8MX开发板。该开发板采用核心板（MYC-JX8MX）加底板（MYB-JX8MX）的形式，提供了 HDMI，LVDS(或 MIPI)，双摄像头输入（CSI）,4G 模块扩展（带 SIM 卡卡座），WIFI/BT 模块，多路 USB，多串口等外设接口，并提供了 Linux 和 Android 的完整软件包及配套说明文档。以帮助客户降低开发难度，加速产品开发，缩短产品上市时间。现在就让我们一起来了解下这个平台到底有多牛。

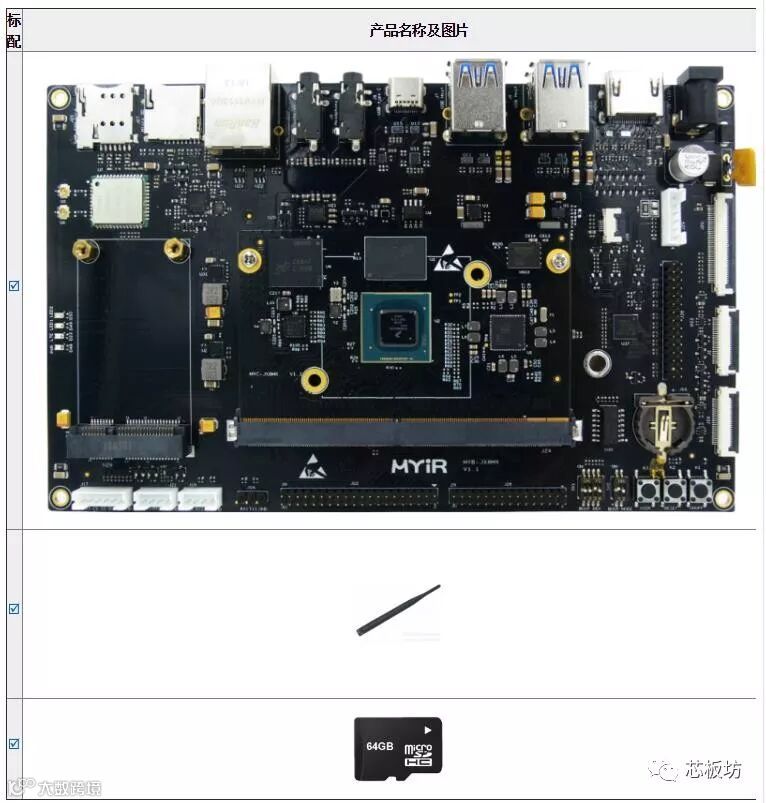

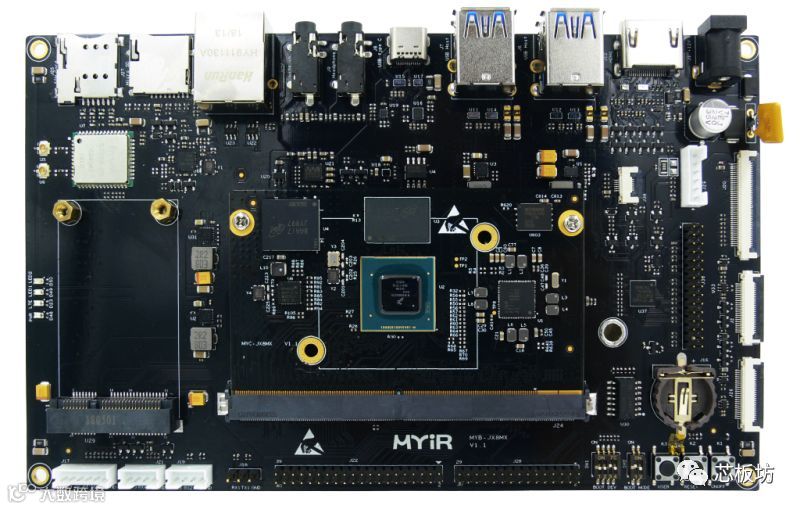

MYD-JX8MX开发板（基于NXP i.MX8M芯片 ）
MYB-JX8MX集成了丰富的外设资源，充分发挥了i.MX8M的产品性能，并定向目前主流产品应用提供了专用外设，主要特色资源如下：

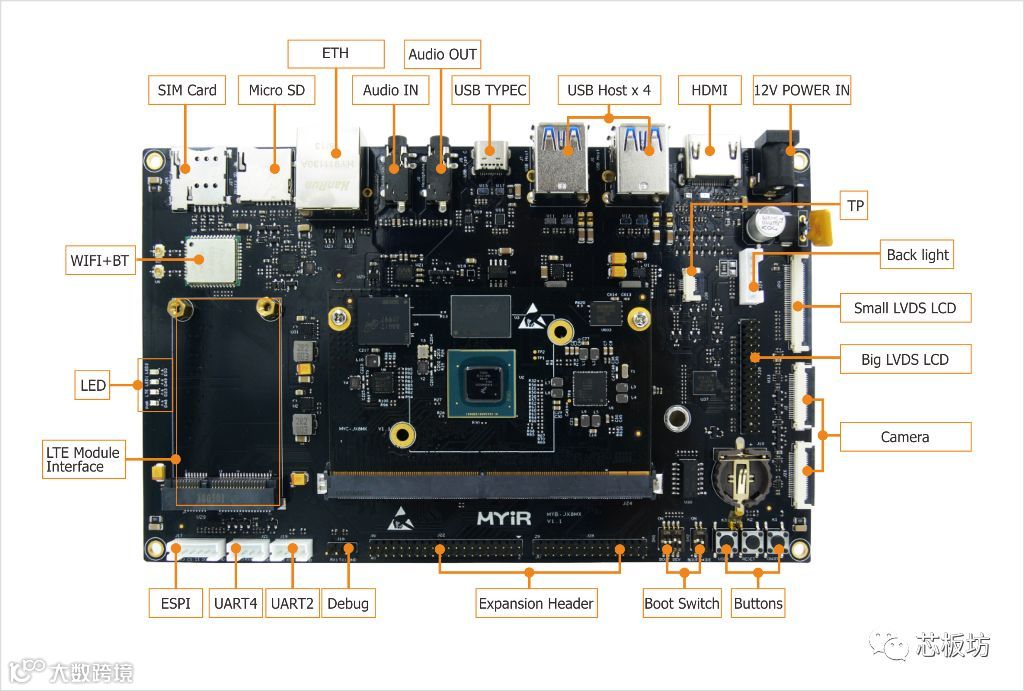

MYD-JX8MX开发板功能标注图
CPU特点
多核处理: Quad Arm Cortex-A53; Cortex-M4F
GPU: OpenGL/ES 3.1, OpenGL 3.0, Vulkan, OpenCL 1.2
双独立显示接口：MIPI-DSI (4通道)；HDMI 2.0a
视频播放：4Kp60高动态范围(h.265, VP9)、4Kp30 (h.264)、1080p60 (MPEG2、MPEG4p2、VC1、VP8、RV9、AVS/AVS+、h.263和Di)和MJPEG - 8x8
音频：6x I2S/SAI (20+通道，每个通道32位@384 KHz)；SPDIF Tx/Rx；DSD512
双摄像头接口：MIPI-CSI (每个4通道)
外部存储器接口：LPDDR4, DDR4, DDR3L; 带XIP的Quad SPI，带PHY的双USB 3.0 C型提供L1子状态的双PCIe，具有从低功耗模式的快速唤醒功能具有支持AVB和EEE的千兆以太网控制器
操作系统：Linux OS, Android, FreeRTOS
温度：消费电子 (0°C至95°C Tj)；工业控制(-40°C 至105°C Tj)
封装：FCBGA，0.65 mm间距
核心板硬件资源

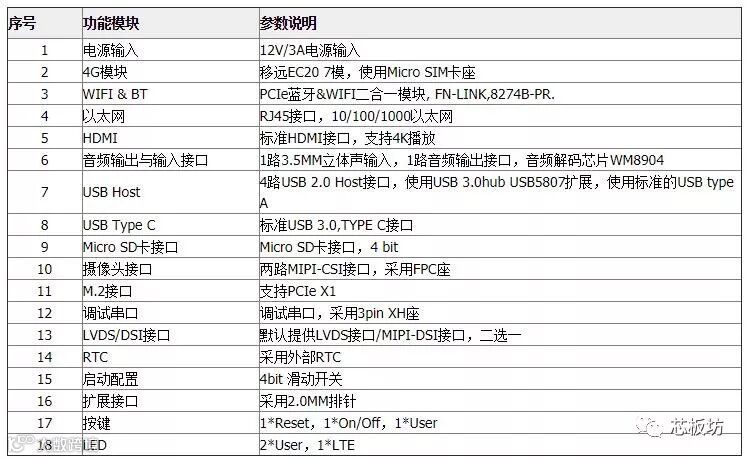

底板外设资源(功能列表)

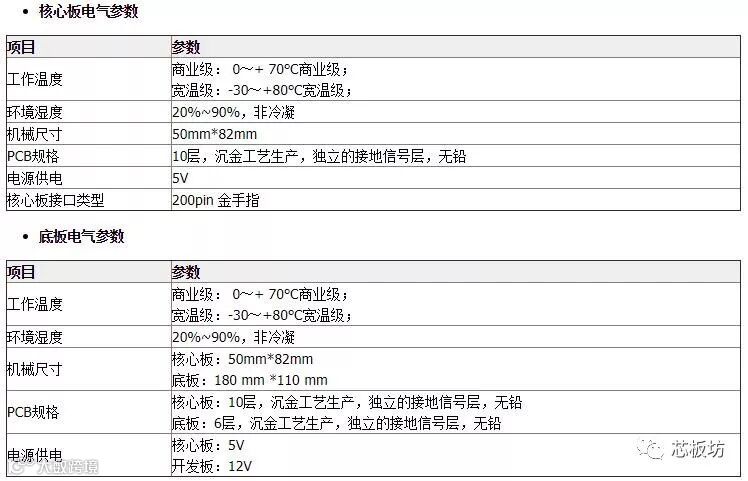

电气特性

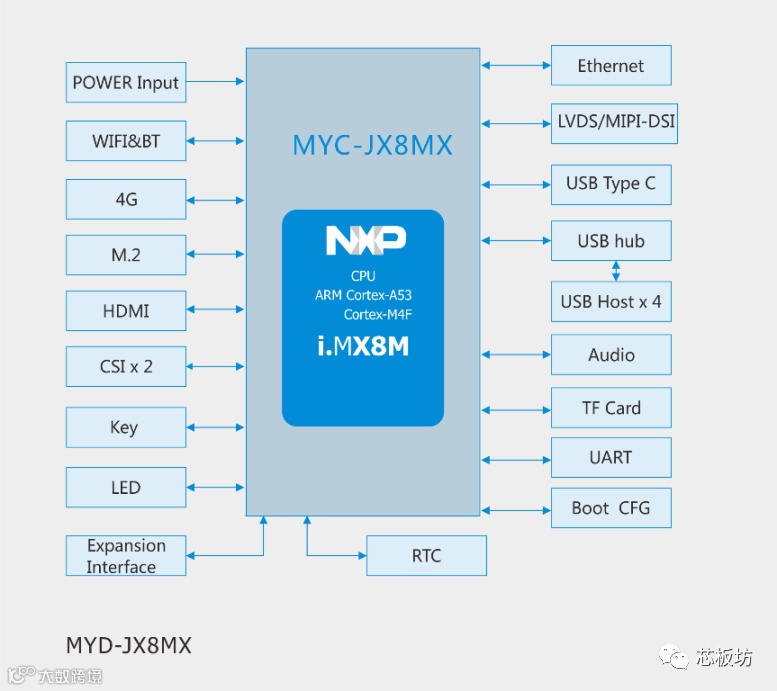

功能结构图
MYD-JX8MX系列开发功能结构图
机械尺寸图
MYD-JX8MX开发板机械尺寸图(单位：mm)

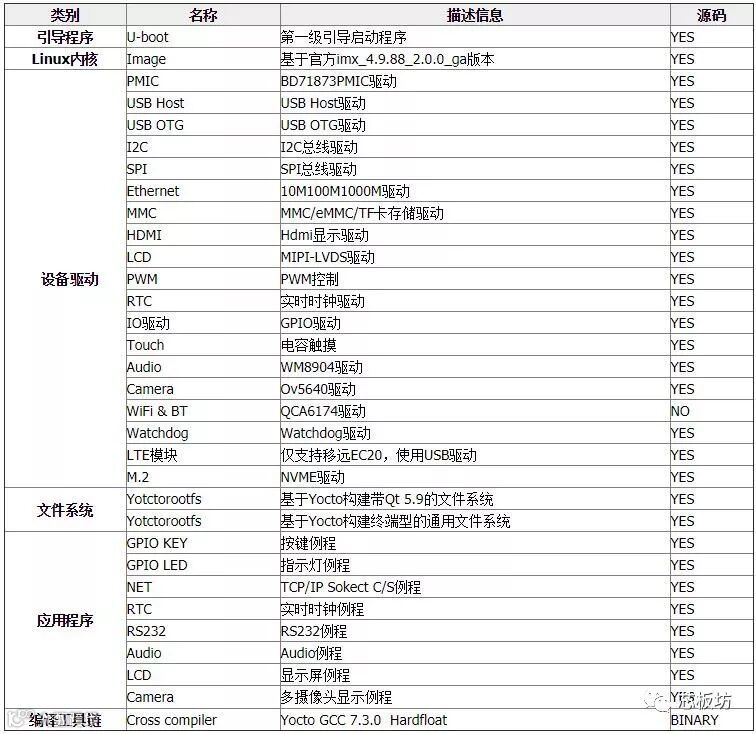

Linux 4.1.5操作系统

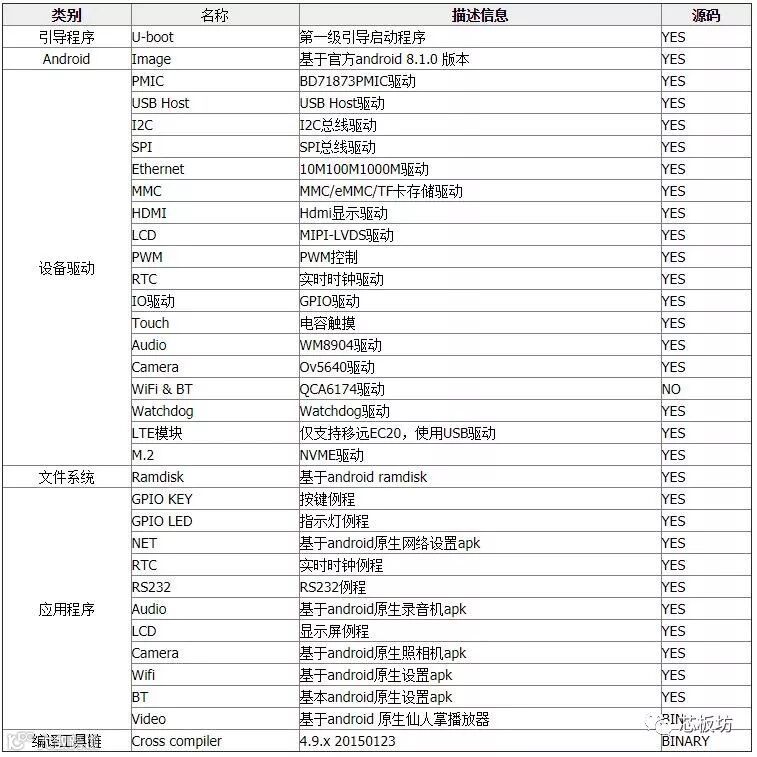

Android 软件资源列表

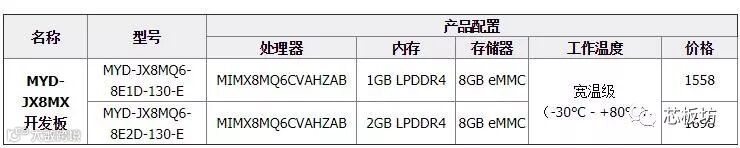

戳小程序购买MYD-JX8MX
****************************
