K210这个芯片之前在图像识别领域可是相当火热，毕竟最开始不到100块钱的价格就能买到一个带有1TOPS算力的开发板。但是之后嘉楠推出的K510我认为不够成功，似乎买的人并不算多。
我估计是价格有点过高了。毕竟一个510开发套件现在售价999，算力是2.5TFlops（BF16）/2.5TOPS （INT8）。而现在RK3588S的开发板只要499，价格减半不说，自带的6TOPS算力直接暴打K510。
最近嘉楠新发布了他们的勘智K230能不能再扳回一局呢，我们就来看看这个芯片。（这个芯片其实在2022年就发布了，但是最近这个芯片的开发板才出现。）
首先是它的算力，它搭载嘉楠自研的第三代KPU，官方说AI推理性能是K210的13.7倍。
典型网络性能:
Resnet 50 85fps @INT8
Mobilenet v2 670fps @INT8
YoloV5S 38fps @INT8
但是找了所有相关资料都没有具体的算力是多少，已知K210的算力是0.8TOPS，13.7倍也就是10.96TOPS，接近11TOPS的算力。如果这个算力真的如此之强，我觉得这个这个开发板又将是一个要买爆的芯片。

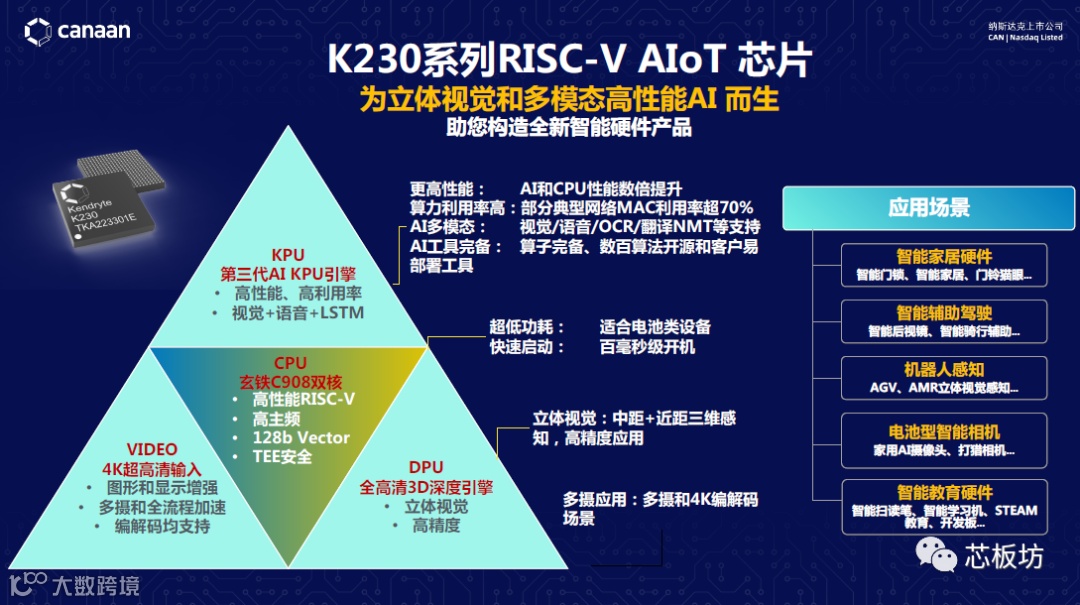

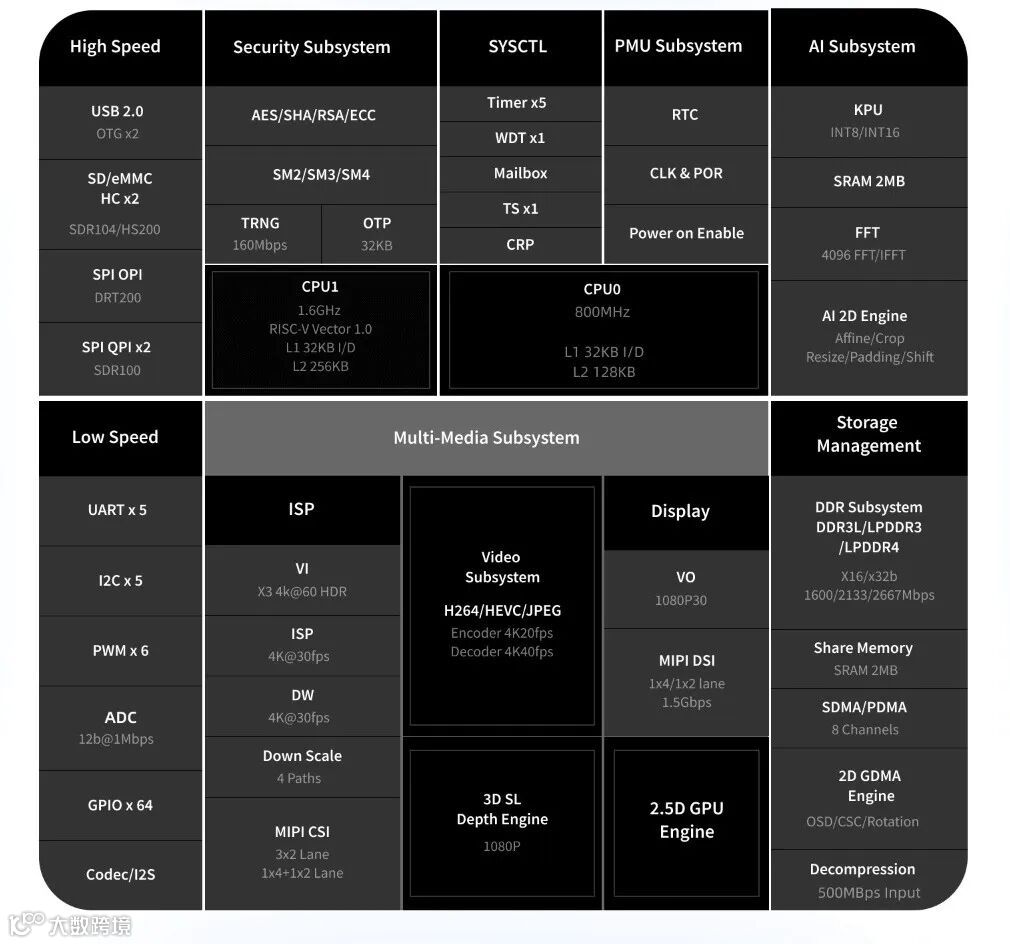

这次K230采用阿里平头哥双核C908核心，其中一个核心频率可达1.6GHz，支持RISC-V Vector1.0标准，是全球首款支持这个标准的商用SoC。
K230还带有一个DPU，是嘉楠自研的一套立体视觉全高清3D结构光深度引擎，可以实现1080P的立体视觉应用。
适用在中距几米范围到近距三维感知高精度应用。比如刷脸门锁、刷脸支付等。视频处理器方面。
K230这次的VPU也非常强，H.264，H.265编解码器最大分辨率支持4096x4096。
支持最多3路MIPI CSI（1x4 lane + 1x2 lane）或者3x2 lane
一路MIPI DSI，1x4 lane或者1x2 lane，最大分辨率1080P@60fps
这次K230对功耗的控制也相当不错。
在典型人脸识别应用场景中，实测功耗低于2W，深度待机模式下，SoC待机功耗小于20微瓦，并且可以通过外部GPIO实现快速唤醒。
嘉楠勘智有一个比较好的点，文档资料非常丰富，不过也是应该的，毕竟本来RISC-V架构的SoC就不好搞，资料还不行，那真的是没人买了。

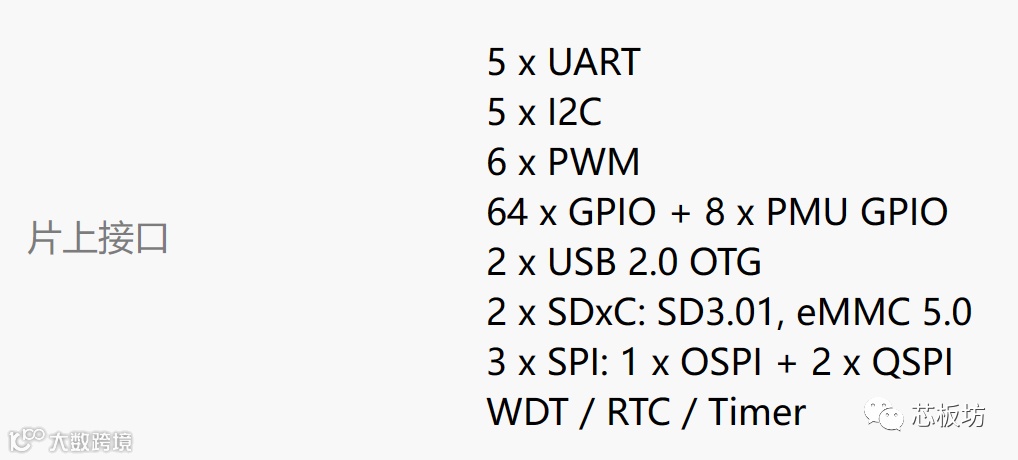

这个开发板有一个非常厉害的点，接口非常多，有64个GPIO，5个UART，5个I2C，6个PWM。

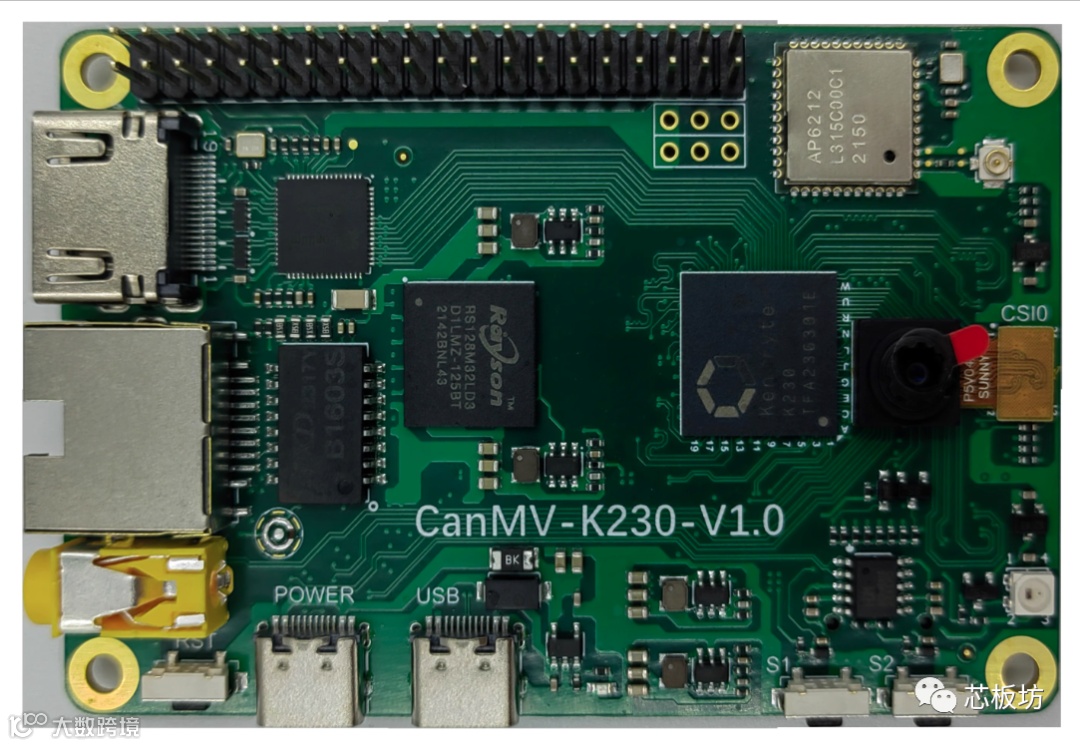

说起扩展性，我就来介绍一下，最近他们发布的基于K230的开发板

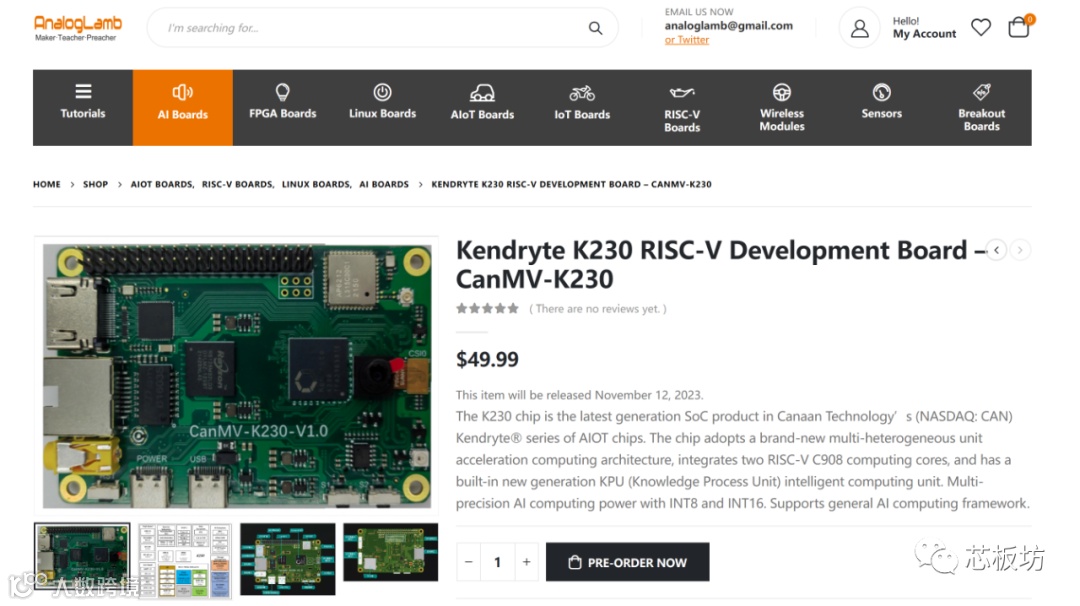

如果是这个价格的话我觉得还是很香的，但是目前在他们官方嘉楠勘智的淘宝店已经找不到这个开发板了，不知道是产能还是因为什么，总之似乎还需要再等等。

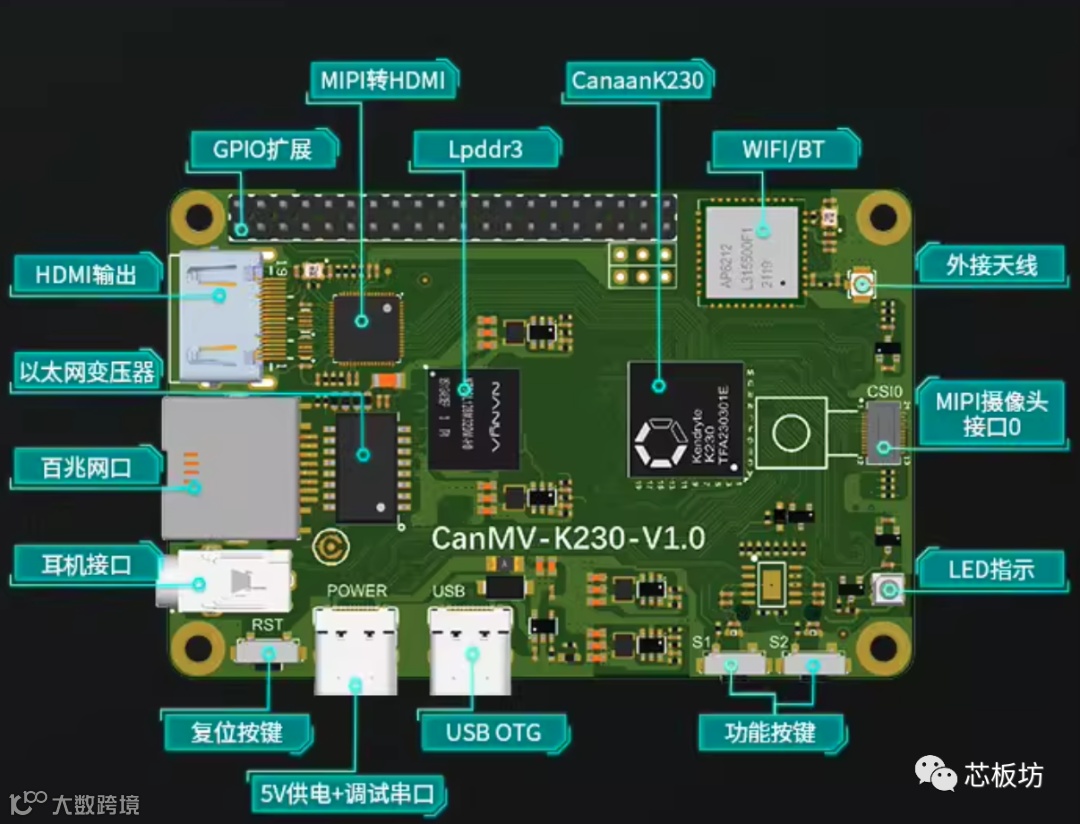

接口上面似乎并没有太多让人惊喜的地方，百兆网口，板载Wi-Fi模块
带有三个MIPI CSI摄像头接口。一个MIPI DSI接口。
总的来说，249这个价格，还是值得尝试一下这个开发板的，毕竟接近11TOPS算力的诱惑力还是很大的，目前这个价位没有对手，而且接口非常丰富，虽然性能还处于一个比较初级的阶段，但是如果你是做AI应用的话，这个开发板还是非常值得尝试一下的。
我估计芯片也不会太贵，你就当一两百的价格买11TOPS的算力，也值了。但是如果你的工作主要在应用层，开发越快越好，那这个可能并不适合你。这个上手还是需要花点心思和时间的。
