导读：2019年底武汉爆发新型冠状病毒疫情，该病毒具有人传人、医务人员感染、一定范围社区传播特点，疫情已经扩散至全

2019年底武汉爆发新型冠状病毒疫情，该病毒具有人传人、医务人员感染、一定范围社区传播特点，疫情已经扩散至全国各地。随着春节后工厂开工，学校开学，全国即将迎来大规模人员流动，如何快速的对流动人员进行体温筛查是十分迫切的需求。

系统概述

测温安检门是通过非接触方式检测人体温度，可以简捷、安全、直观、准确的查找、判断人员是否存在体温异常现象，迅速采取措施解决防止发热人员流动，分人体测温和人脸测温两种。因此，一套基于测温安检门人体测温筛查的整体解决方案，能够帮助用户快速发现体温异常的人员。

系统架构

围绕公共卫生突发事件下的人体测温预警管控业务建设要求，系统提供测温安检门无感筛查模式。

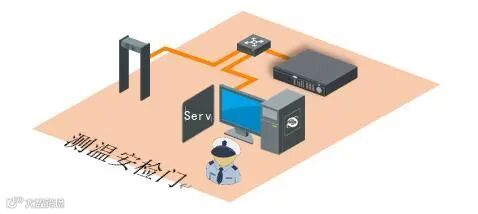

图1 测温安检门拓扑图

该模式主要用于对人流量较大的单个站点或出入口，快速布设测温安检门，安检门本地LCD屏可显示当前通过人员温度数值，超过设定阈值可联动安检门本地声光报警。连接网络，通过计算机上的报警管理软件可实时查看当前通过人员热力图，做到实时监测和实时报警。

对于突发公共卫生事件下，该模式可以用于对公共人员快速实施无感测温，主动发现异常体温人员，提高应急事件响应效率。

技术原理

热成像测温原理：

自然界中，一切物体只要其温度高于绝对零度（-273℃）都能辐射电磁波。热成像主要采集热红外波段（8μm-14μm）的光，来探测物体发出的热辐射。热成像把热辐射转化为灰度值，通过黑体辐射源标定得到的测温算法模型（温度灰度曲线）建立灰度与温度的准确对应关系，从而来实现测温功能。

热成像体温筛查：

热成像体温筛查是指通过热像仪（非接触式方式）初步对人体表面温度进行检测，超过正常体温即判断存在发烧的可能性，这种情况下建议复测；复测方法，建议使用额温枪或者水银温度计测温。

系统介绍

测温人体安检门方案

推荐场景：

室内主要出入口：学校/医院/公安/政府/企业园区等人群聚集人流量大场景出入口；
交通核心通道：机场/铁路/车站/海关等核心通道；
公共场所：学校/医院等室内公共场所。

系统组成：

系统由测温人体安检门系统和后台管理软件组成；
测温人体安检门系统包括人体安检门及测温热成像相机。

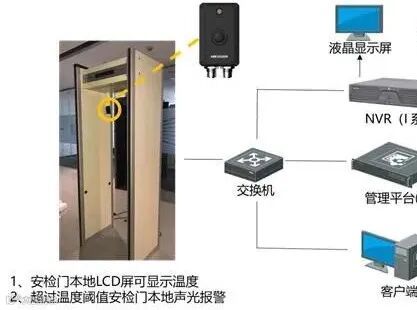

图2 测温人体安检门方案系统拓扑图

业务流程：

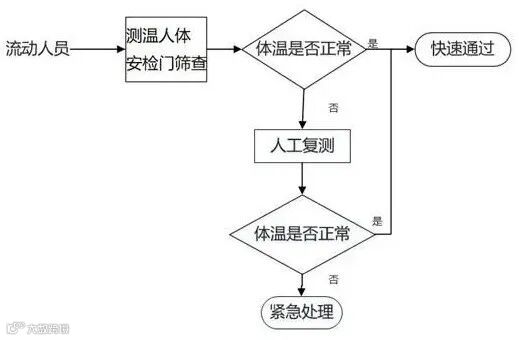

图3 测温人体安检门方案业务流程图

系统功能：

通过测温人体安检门上的热成像相机（非接触式方式），初步对进入测温范围的人员进行人体温度检测。如发现温度异常个体，触发安检门本地声光报警，触发后端设备联动声光报警（外接声光报警），提醒现场工作人员进一步处置。

系统优势：

无感测温：可对通过安检门的人员进行脸部温度测试，温度精度度：±0.5℃，测试距离：0.3米-3米；
人体温度初筛：可通过安全温度阈值设置，超过该阈值，可联动安检门本地声光报警，建立首道防线；
金属检测：可检测到1个回形针大小的金属，有效进行违规物品核验；

设备清单：

测温人体安检门+ 电脑 +客户端

测温人脸安检门方案

推荐场景：

室内主要出入口：学校/医院/公安/政府/企业园区等人群聚集人流量大场景出入口；
交通核心通道：机场/铁路/车站/海关等核心通道；
公共场所：学校/医院等室内公共场所。

系统组成：

系统由测温人脸安检门系统和后端视频存储服务器和后台管理软件组成。
测温人脸安检门系统包括人脸安检门及测温热成像相机；

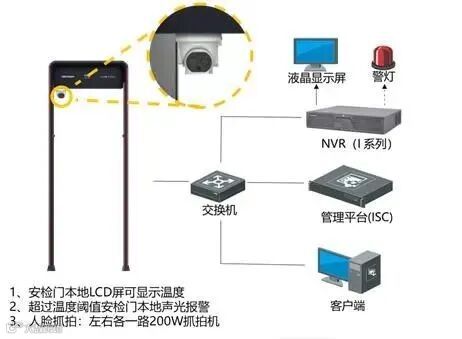

图4 测温人脸安检门方案系统拓扑图

业务流程：

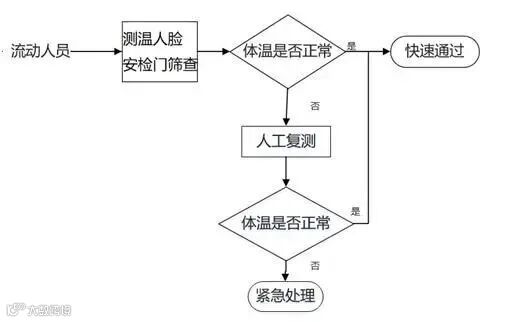

图5 测温人脸安检门方案业务流程图

系统功能：

通过测温人脸安检门上的热成像相机（非接触式方式），初步对进入测温范围的人员进行人体温度检测。如发现温度异常个体，触发安检门本地声光报警，触发后端设备联动声光报警（外接声光报警），提醒现场工作人员进一步处置。

系统优势：

无感测温：可对通过安检门的人员进行脸部温度测试，温度精度度：±0.5℃，测试距离：0.3米-3米；
人体温度初筛：可通过安全温度阈值设置，超过该阈值，可联动安检门本地声光报警，建立首道防线；
人脸抓拍：左右各一路200W摄像头，可对通过安检门的人员进行人脸抓拍，抓拍成功率99%以上，实现安检测温过程可查；
金属检测：可检测到1个回形针大小的金属，有效进行违规物品核验；
联网功能：可实现联网互通，搭配平台进行人脸数据、客流数据、报警数据、通过人员和温度精准匹配等数据进行汇聚应用。

设备清单：

测温人脸安检门+ 电脑 +客户端

技术方案

方案框图：

模块选择：

红外热成像模块，可以采用FLiR（菲力尔）的Lepton 2.0/Lepton 3，热灵敏度0.05摄氏度，热分辨率80*60/160*120；
数码管选用4位或者5位的数码管（大体积的），除了显示测量的温度外，还可统计展示通行人数以及正常/异常的数量；
单片机选用STM 32F1xx或者用STM 32F4xx；
预留一组串口（调试口），用于输出热成像的图片数据，可以显示到上位机或者其他设备上；
声光报警部分，指示灯、蜂鸣器、语音报警器等。

案例展示：
