现代通信网由许多节点和连接节点的介质组成，它能使两个或两个以上的节点之间完成信息传递的任务。现代通信网的组网结构被称为网络拓扑结构，是指网络设备通过网络介质互联组成的物理布局。
对于现代通信网来说，选择一个合适的网络结构十分重要。它对网络设备的选型、布线方式以及网络管理技术等方面都有深远的影响。目前，现代通信网主要的拓扑结构有以下五种。

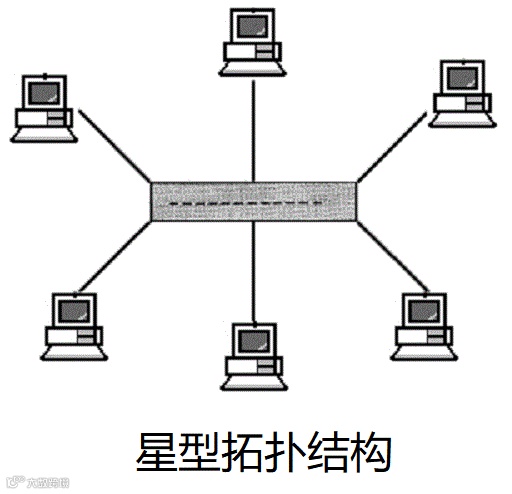

1
优点：网络结构简单，易于维护和管理；控制简单，便于建网；网络可靠性高，稳定性好；单个节点的故障只影响一个设备；传输速度快，延迟小，误差低；系统容易扩容。
缺点：各结点与中央交换单元直接连通，各结点之间通信必须经过中央单元转换；网络共享能力差；线路利用率低，中央单元负荷重；中心故障，网络就出问题。
2
优点：信息的流动方向固定，两个结点仅有一条通路，路径控制简单；有旁路设备，结点一旦发生故障，系统自动旁路，可靠性高。
缺点：信息要串行穿过多个结点，结点过多时传输效率低，系统响应速度慢；由于环路封闭，扩充较难。

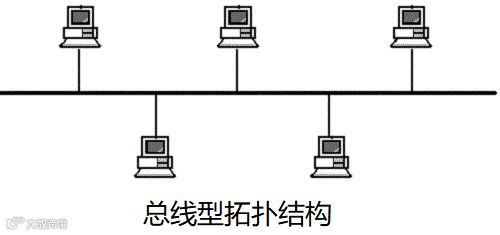

3
优点：总线型拓扑结构其特点位置有一条双向通路，便于进行广播式传送信息；无需中央处理器，结构简单；结点的增、删和位置的变动较容易，变动不影响网络的正常运行，系统扩充性能好；结点的接口通常采用无源线路，系统可靠性高；设备少、价格低、安装使用方便。
缺点：由于电气信息延迟时间不确定，故障隔离和检测困难。

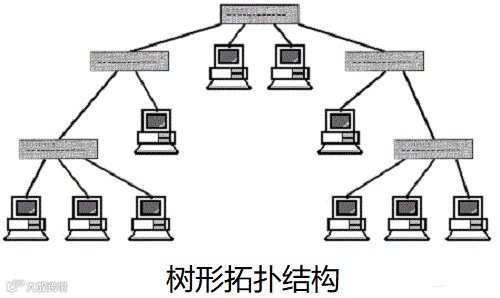

4

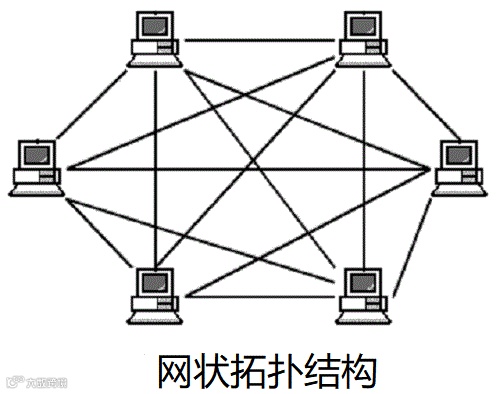

5
优点：其特点为有较高的可靠性，当一条线路有故障时，不会影响整个系统工作；资源共享方便，网络响应时间短。
缺点：由于结点之间互相连接，故结点的路径选择和流量控制难度大，管理软件复杂，硬件成本高。
