内滑块模具设计有多难？

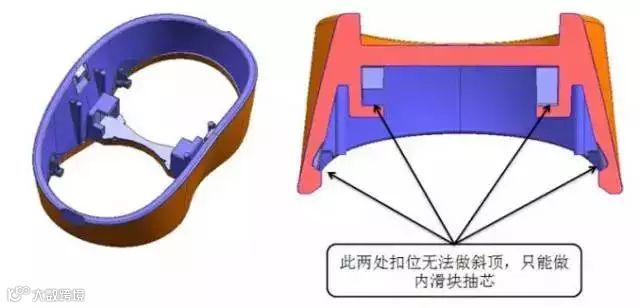

我们都知道产品有倒扣，在模具上必须做结构才能出得了模，通常情况下，产品的内扣一般做斜顶，产品外扣做滑块，还有一种情况就是做强脱。当产品内扣无法做斜顶的情况下，我们又用到什么结构呢？如下图所示：

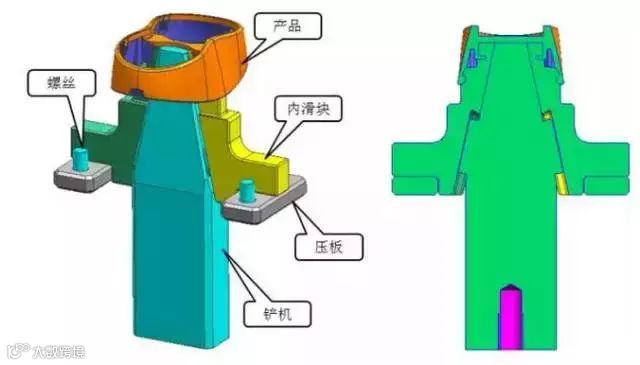

1. 遇到此类型的产品，无法做斜顶，只能考虑做内滑块抽芯脱扣。内滑块抽芯机构由内滑块、铲机、压板等组成。

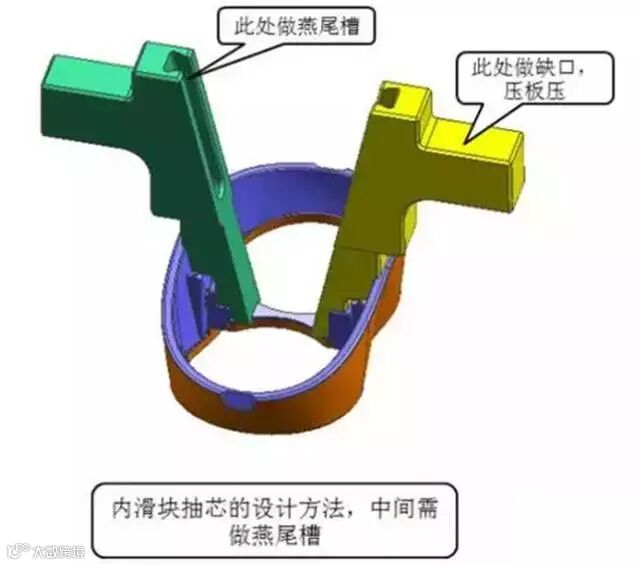

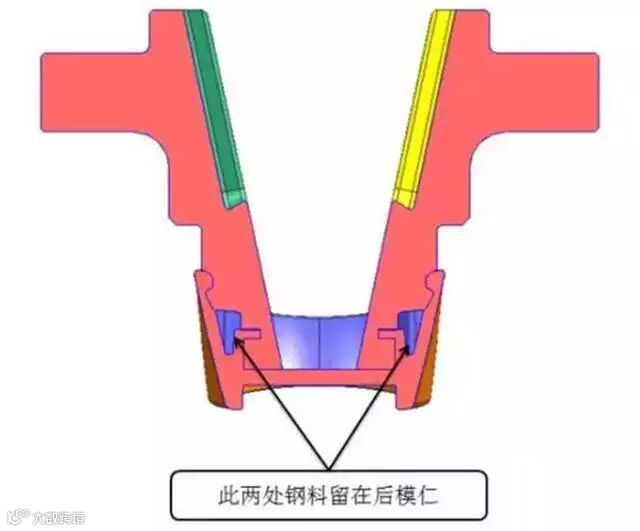

2. 内滑块的设计方案

内滑块机构的运动原理：

（1）做此类内滑块机构，B板底部必须增加一块承板，B板与承板之间必须能打开，铲机锁在承板上面。

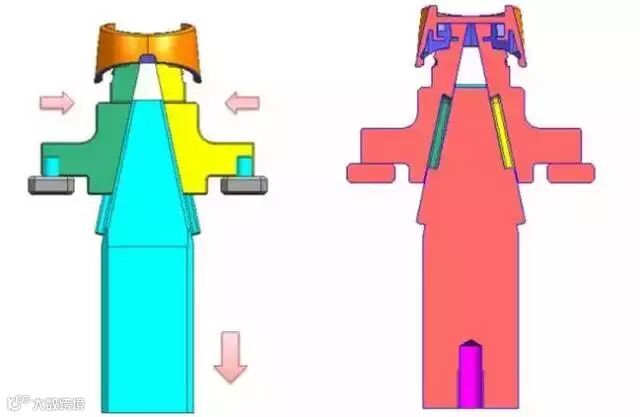

（2）首先是A板和B板之间先打开，打开到一定距离后，B板和承板再打开，打开的距离用限位螺丝控制，由于铲机锁在承板上面，铲机向箭头方向移动，内滑块与铲机之间有燕尾槽，由于燕尾槽的作用，驱动两内滑块向内测（箭头方向）滑动，脱离倒扣，完成抽芯。
