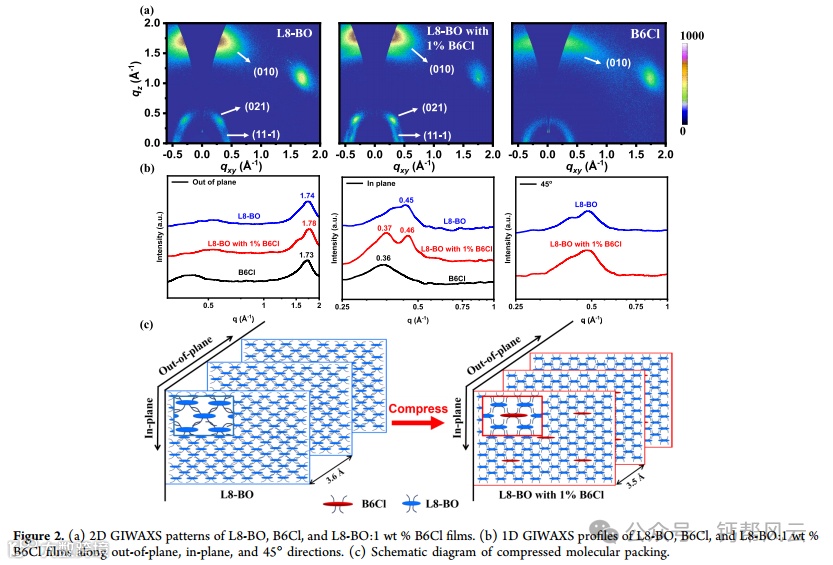

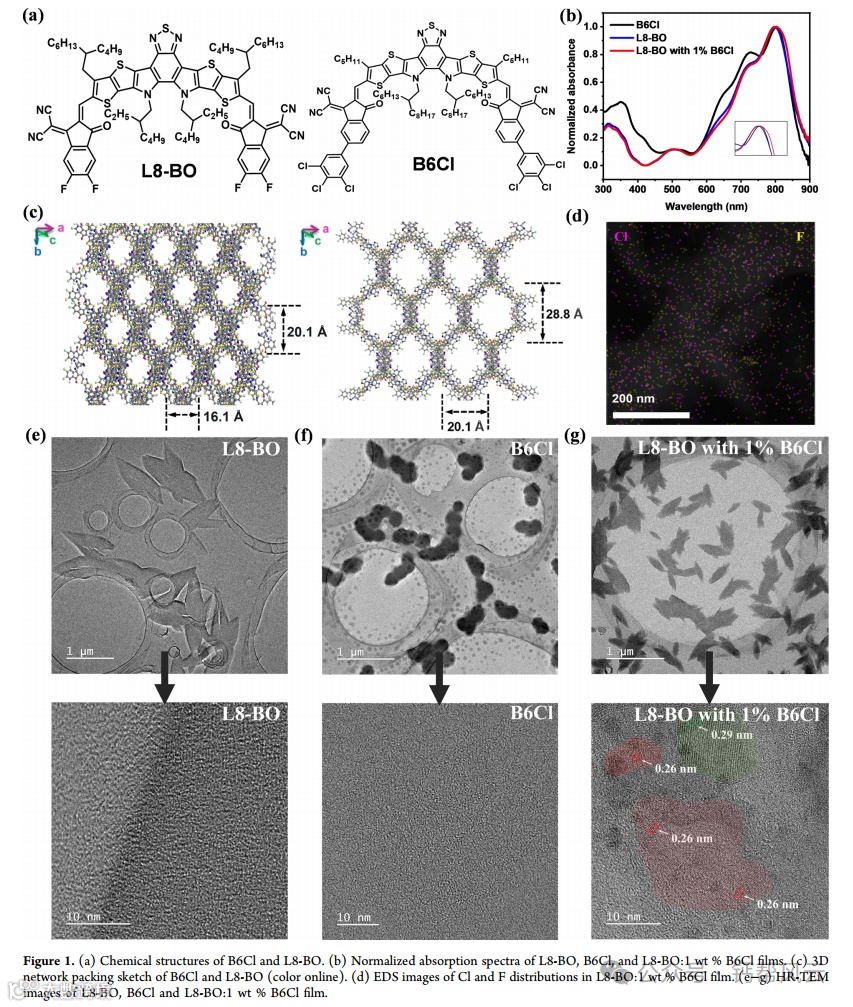

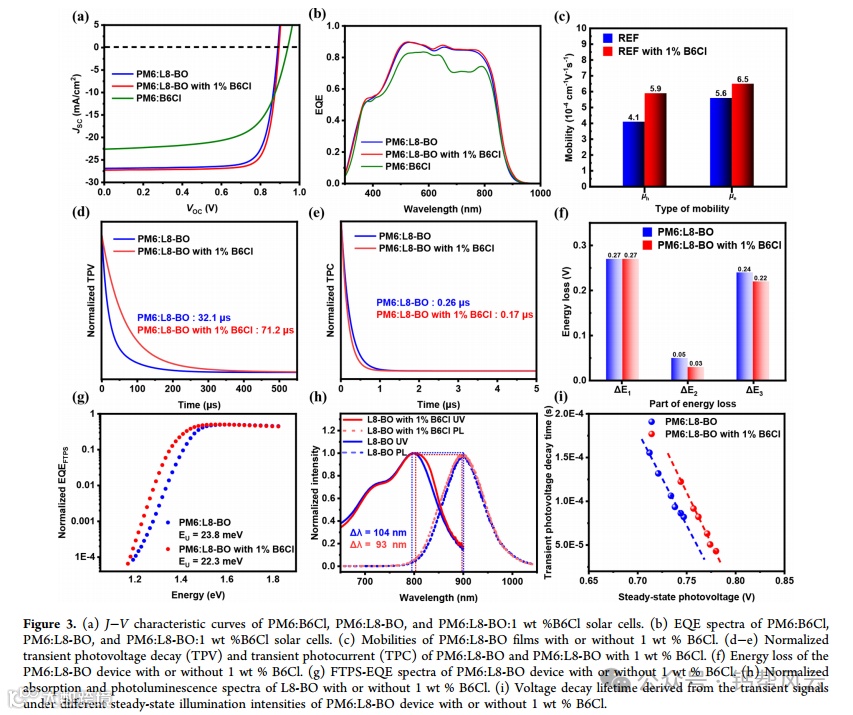

由于有机半导体的聚集引起的亮度猝灭，有机光伏(opv)在有效的电荷输运和抑制的非辐射重组之间进行权衡。为了解决这一巨大挑战，设计了一种在蜂窝网络中具有大空隙的π扩展非富勒烯受体(NFA) B6Cl，并将其引入光伏系统。我们发现少量(即0.5或1 wt %) B6Cl的存在可以压缩宿主受体L8-BO的分子堆积，导致π−π堆积距离从3.59缩短到3.50 Å(这将改善电荷传输)以及有序的烷基链堆积(这将抑制由于抑制C - C和C - H键振动而导致的非辐射能量损失)，正如高能x射线散射测量所证实的那样。这种形态转变最终导致opv的JSC、FF和VOC同时提高。结果表明，PM6:L8-BO和D18:L8-BO的最大pce分别从19.1和19.3%提高到19.8和20.2%，是单结opv中最高的。B6Cl对opv性能的提高在一系列聚合物:NFA opv中得到了进一步的证明。
文献来源:
https://doi.org/10.1021/jacs.4c01503
点击文末阅读原文可跳转到相应网站
学术交流QQ群
钙帮QQ群：558533225
申请进群请备注：钙帮风云+研究方向。
