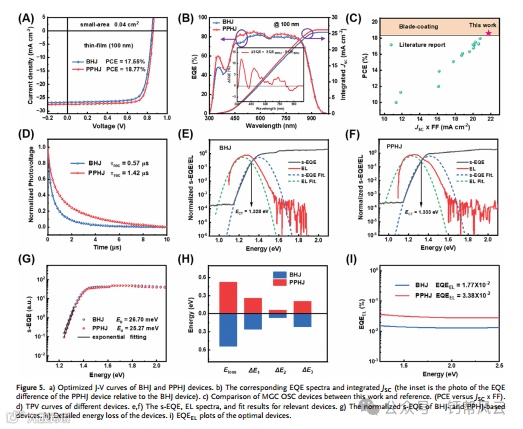

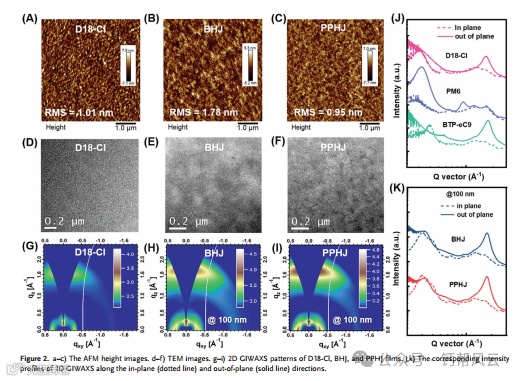

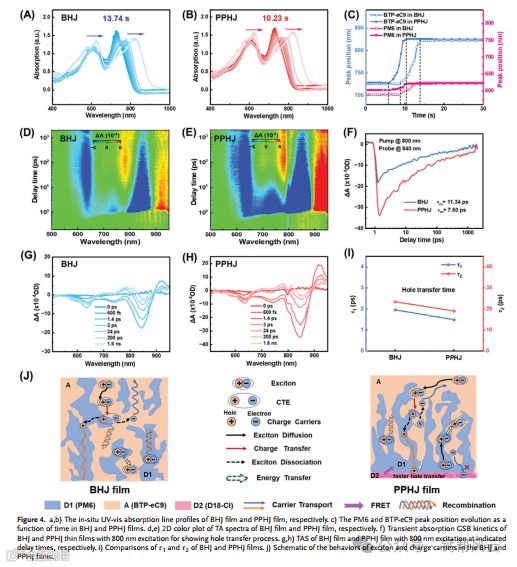

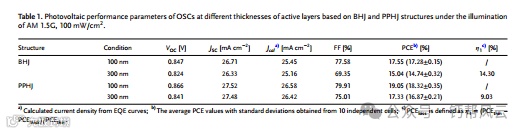

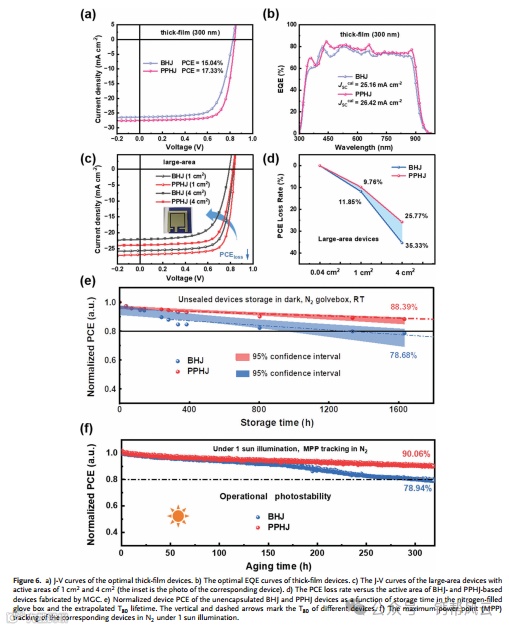

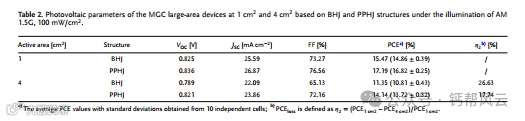

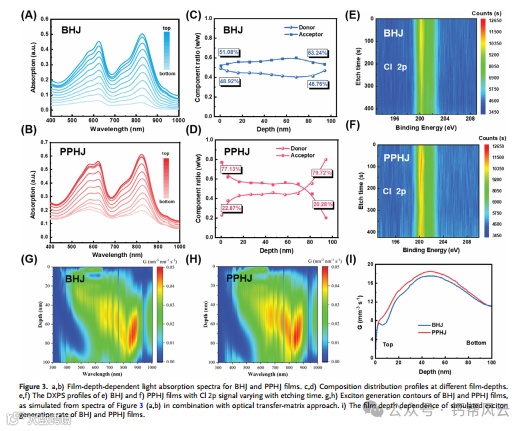

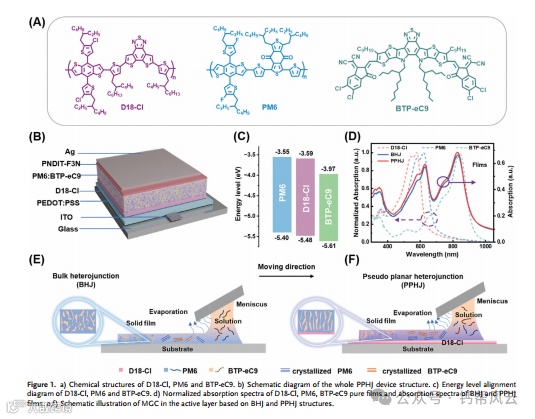

通过空气印刷工艺获得精确的垂直分布有源层形态是实现高效可扩展大面积有机太阳能电池(OSCs)的关键。在这个目标中，通过生态友好的制造方法，在PM6:BTP-eC9薄膜下预沉积D18-Cl层，开发了理想的、可控的具有合适相分离的伪平面异质结(PPHJ)活性层结构。D18-Cl的加入调节了分子结晶，形成了理想的垂直分层，同时抑制了电压损失，优化了能量紊乱和载流子管理。令人印象深刻的是，与BHJ器件相比，最佳PPHJ器件的功率转换效率(pce)分别为19.05% (100 nm)、17.33% (300 nm)和14.14% (4 cm2)。重要的是，PPHJ OSCs还表现出令人印象深刻的外推T80(达到初始PCE的80%所需的时间)的长期存储和操作稳定性，以及热稳定性。
文献来源:
https://doi.org/10.1002/adfm.202402680
点击文末阅读原文可跳转到相应网站
学术交流QQ群
钙帮QQ群：558533225
申请进群请备注：钙帮风云+研究方向。
