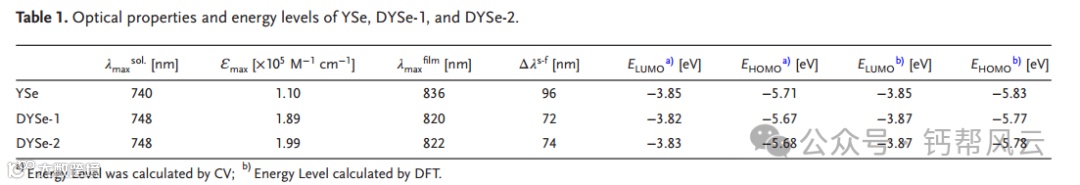

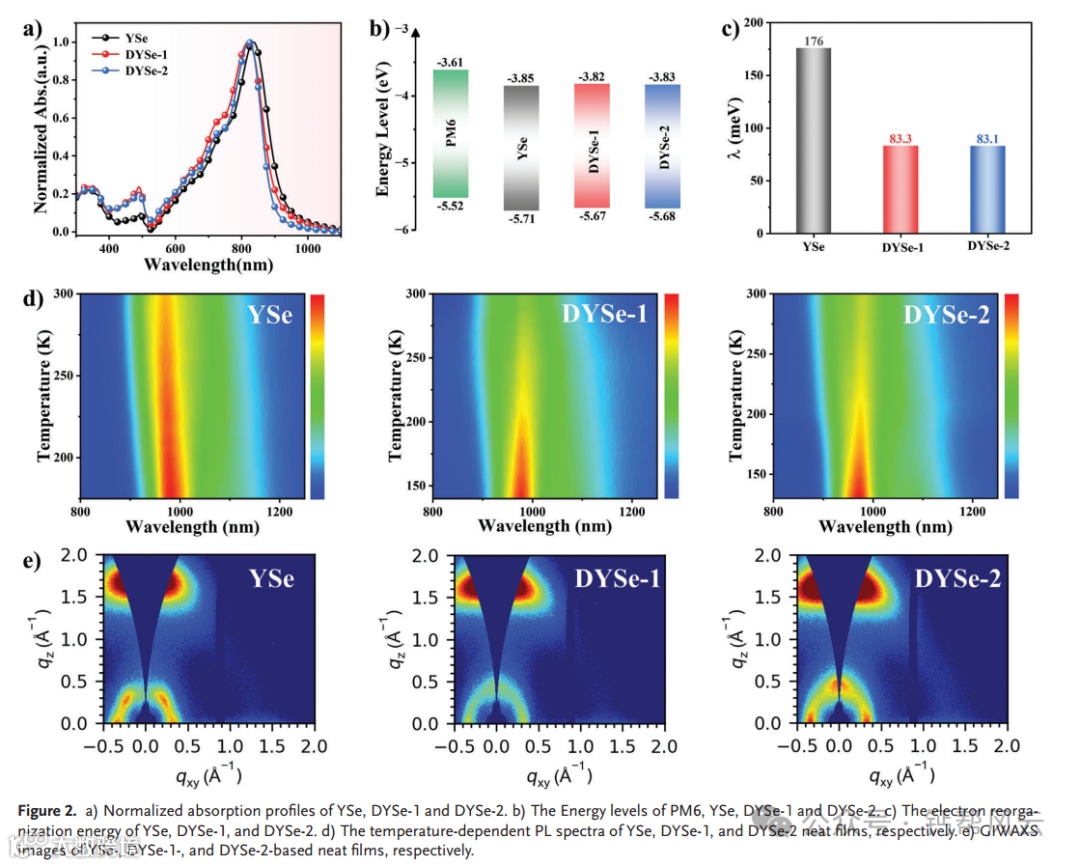

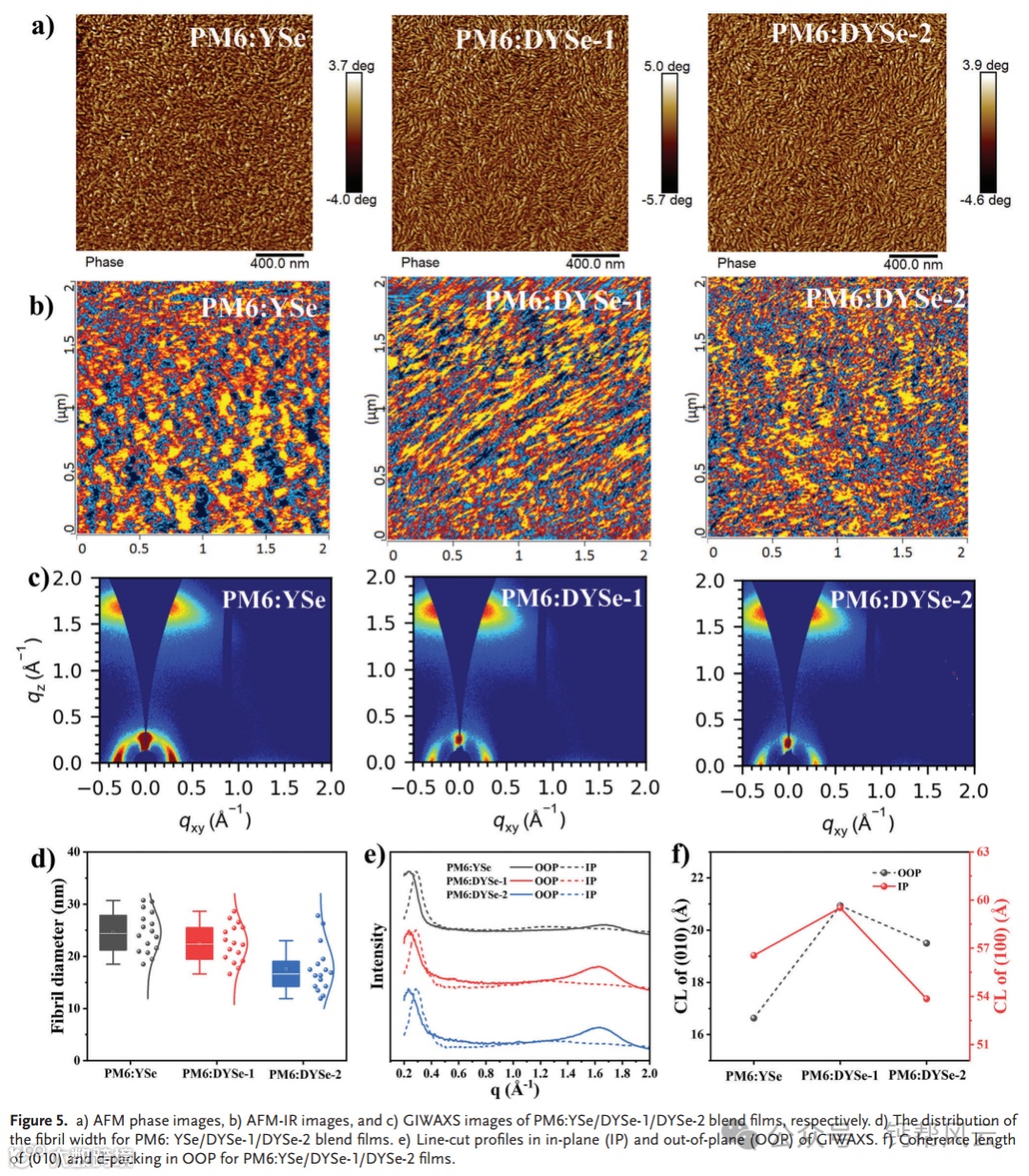

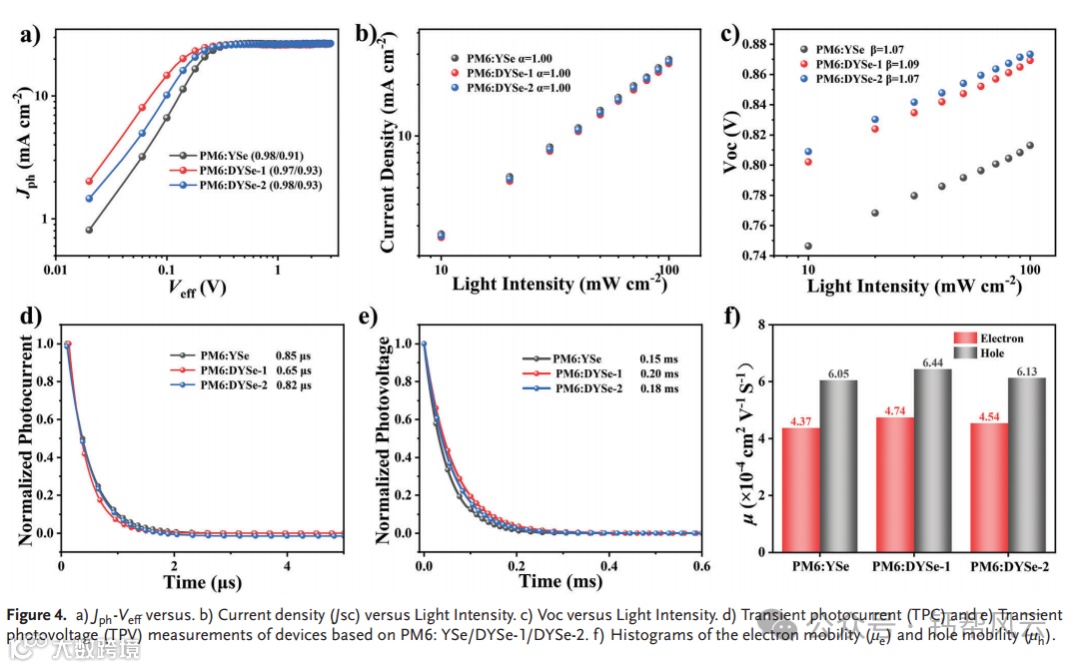

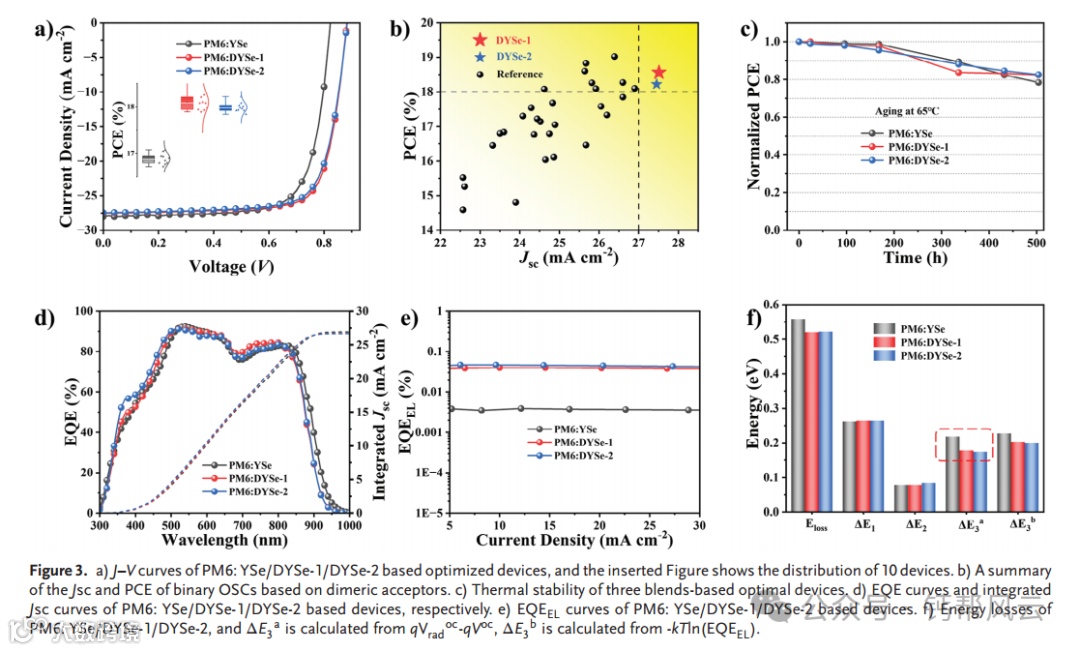

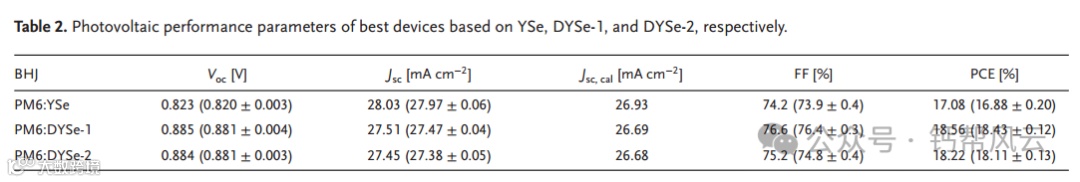

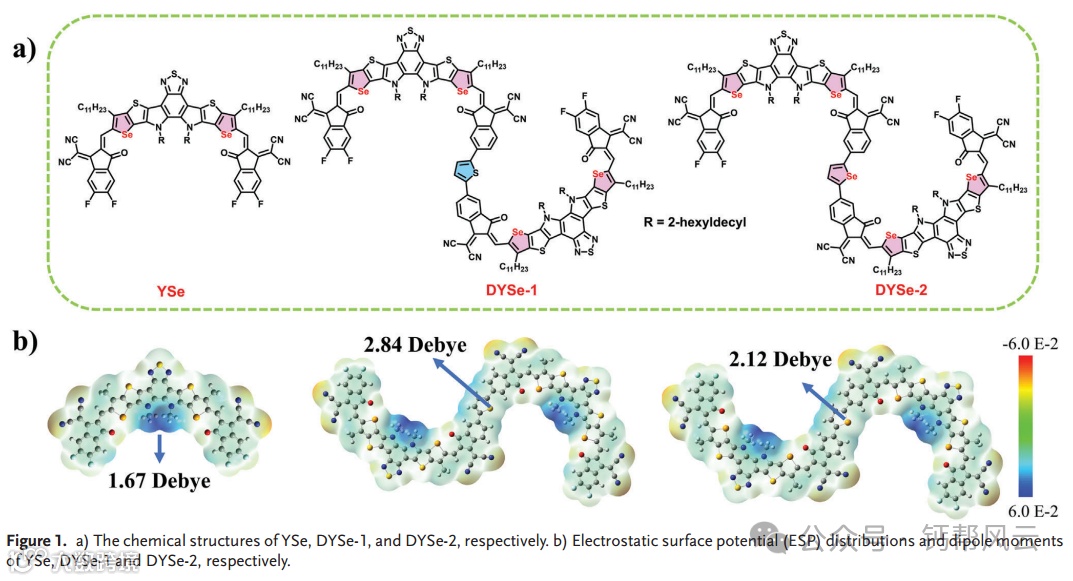

二聚体受体(DMA)由于其明确的化学结构、高批间重现性和低分子扩散特性，成为小分子和聚合物受体基有机太阳能电池(OSCs)的一个有前途的替代品。然而，DMAs通常表现出蓝移吸收，限制了它们的光子利用能力。本文采用多硒烯策略开发红移dma。从单体(YSe)到二聚体(DYSe-1和DYSe-2)，电子重排能和激子结合能的降低使得基于dmas的OSCs具有高效的电荷动力学。基于DYSe-1和dyse -2的OSCs的有效吸收延伸至≈920 nm，其短路电流密度(JSCs)超过27 mA cm -2，是dma中最好的。此外，与基于yse的器件相比，基于dma的器件具有更高的电致发光量子效率，从而降低了非辐射复合损耗(𝚫E3)，从而降低了能量损耗。基于DYSe-1和DYSe-2的OSCs的开路电压(VOCs)为≈0.88 V，结合其超JSC值，其功率转换效率分别为18.56%和18.22%。这些结果是基于DMAs的OSCs中最好的，突出了多硒烯策略在开发高性能红移DMAs方面的巨大潜力。
文献来源:
https://doi.org/10.1002/aenm.202400938
点击文末阅读原文可跳转到相应网站
学术交流QQ群
钙帮QQ群：558533225
申请进群请备注：钙帮风云+研究方向。
