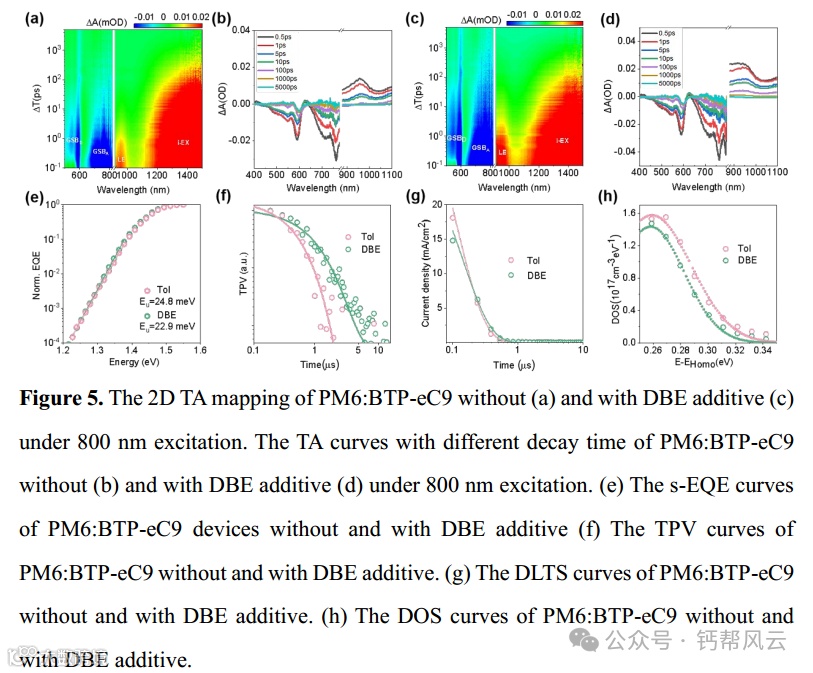

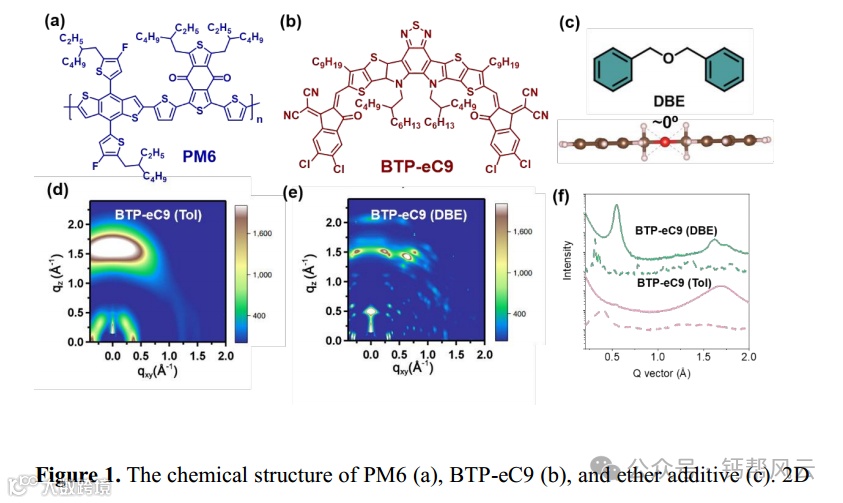

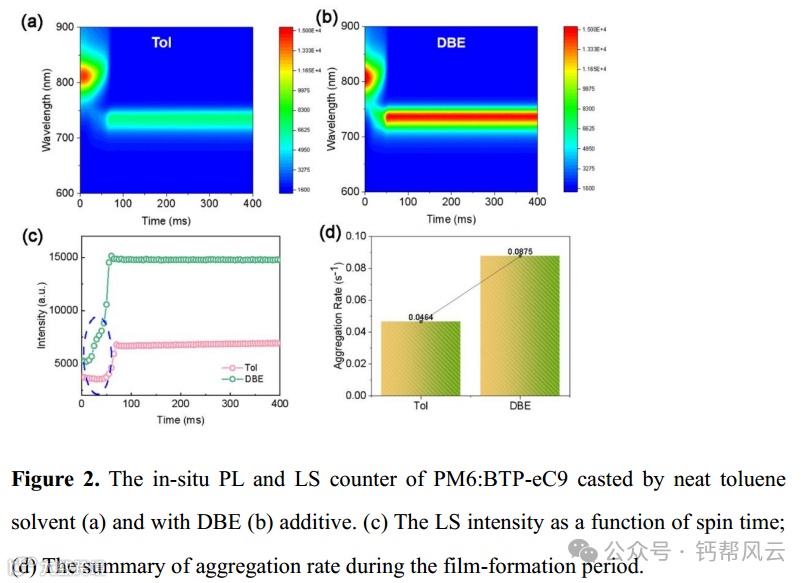

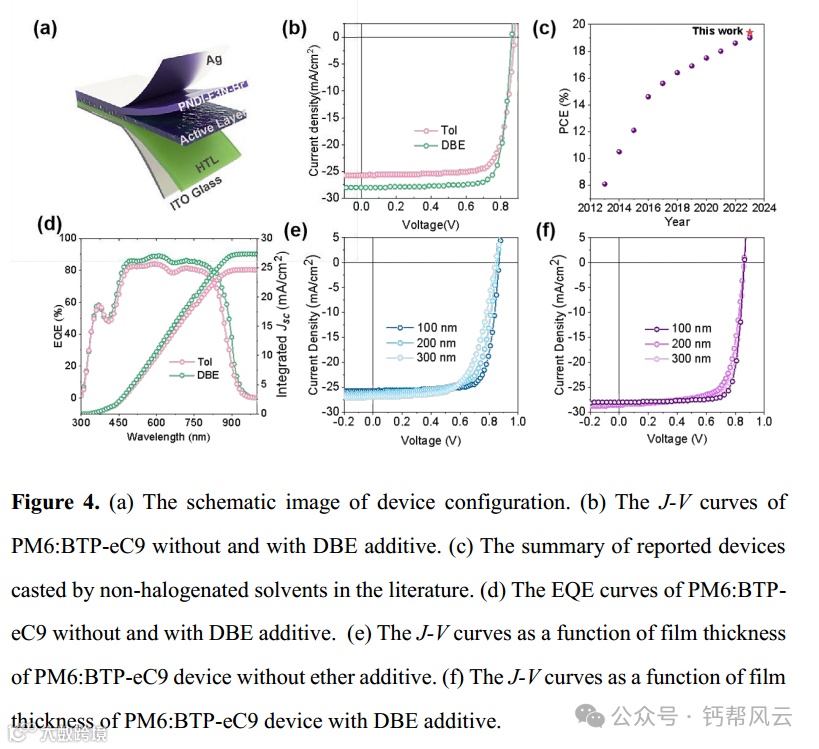

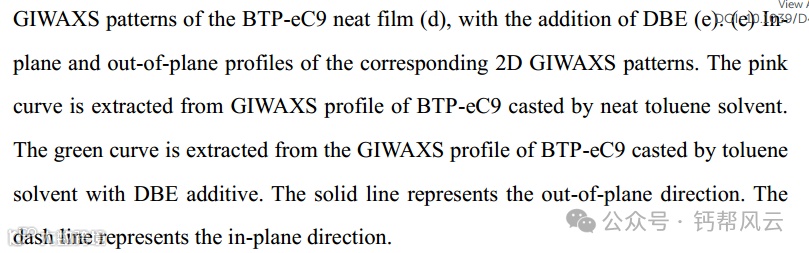

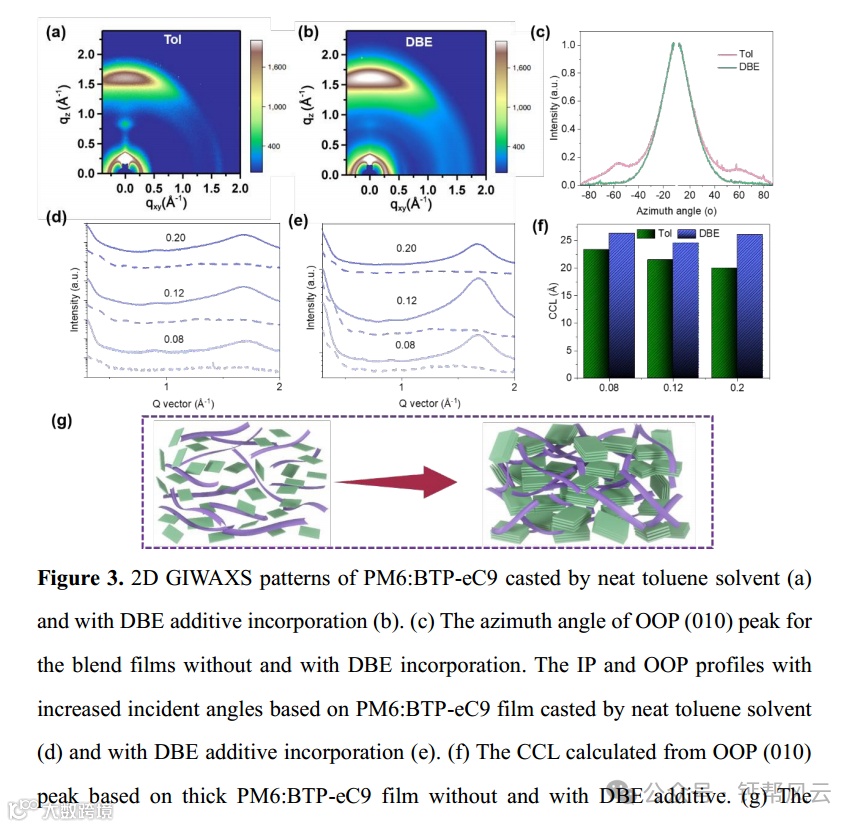

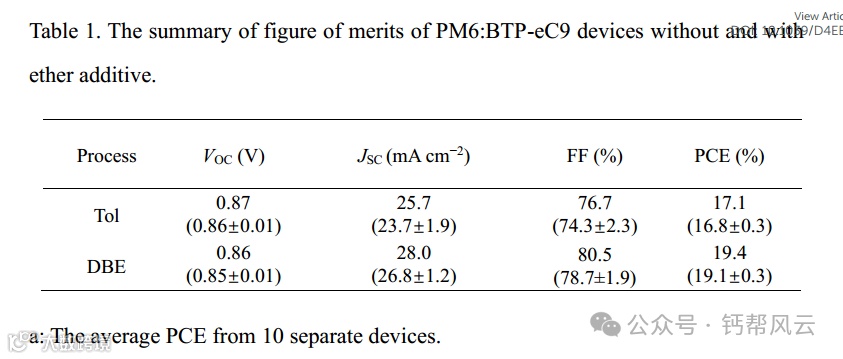

考虑到环境因素，非卤化溶剂铸造对有机太阳能电池(OSCs)的商业化至关重要。然而，非卤化溶剂处理的光活性层内部不可控聚集和各向异性堆积分布导致的严重陷阱和能量紊乱严重制约了光电性能。本文提出了一种增强分子间相互作用(SII)的策略，即开发一种非卤化二苯醚(DBE)添加剂并将其掺入非卤化OSCs器件中。事实上，DBE分子中的功能氧原子与平面刚性构型一起，可以诱导与受体的协同氢键和pi-pi分子间相互作用，从而构建多晶结构，并进一步触发液固过渡时期的预聚集作用。因此，这种SII处理可以同时提高结晶度和分子取向，从而改善有害的能量紊乱，有效地提高载流子的生成速率和运输能力，同时降低陷阱密度。因此，经过SII处理后，非卤化OSCs的效率从17.1%提升到19.4%，标志着非卤化OSCs器件的最高性能之一。更引人注目的是，在厚膜条件下光伏性能的下滑明显减轻，当厚度达到300 nm时，达到17.4%的champion效率，这代表了SII策略在构建环保，高效和厚度不敏感的OSCs方面的优势。
文献来源:
https://doi.org/10.1039/D4EE00291A
点击文末阅读原文可跳转到相应网站
学术交流QQ群
钙帮QQ群：558533225
申请进群请备注：钙帮风云+研究方向。
