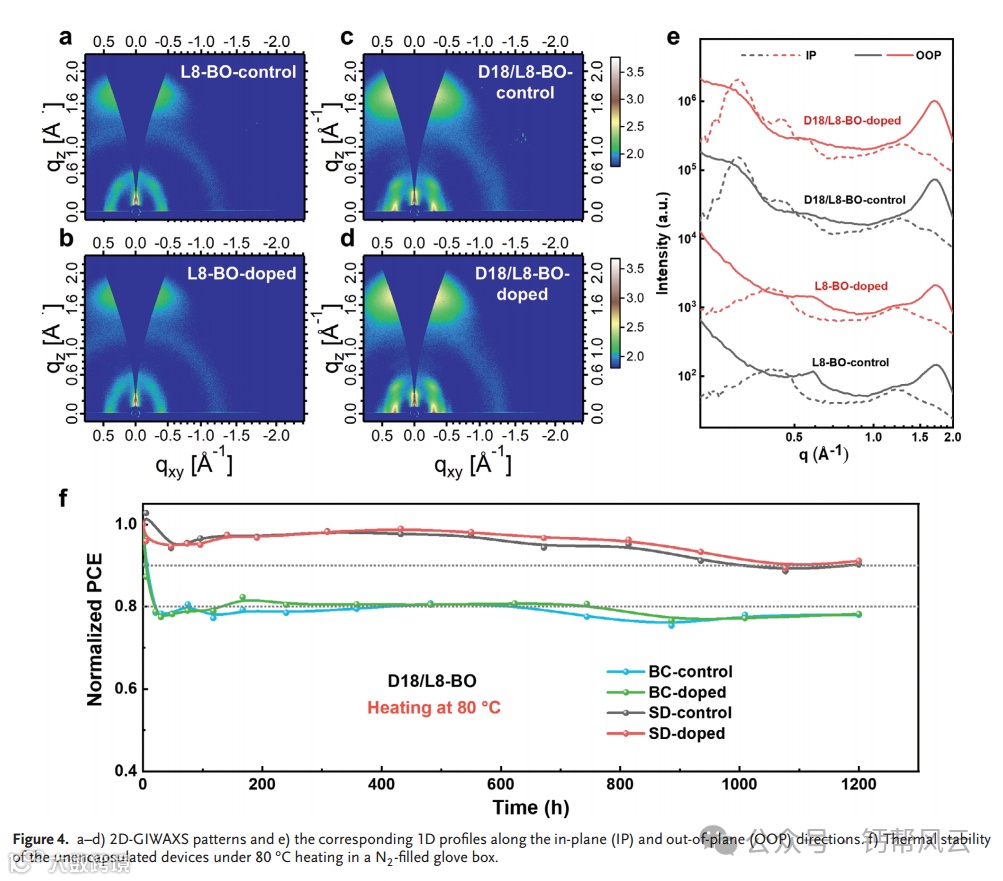

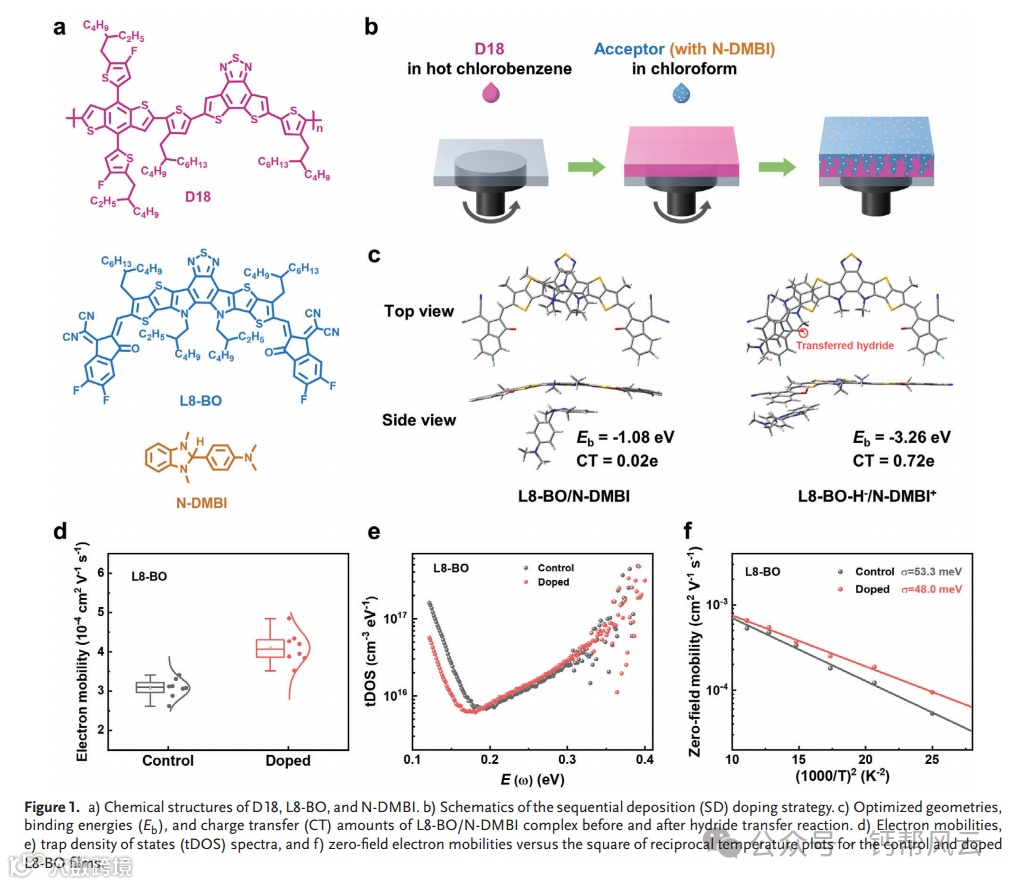

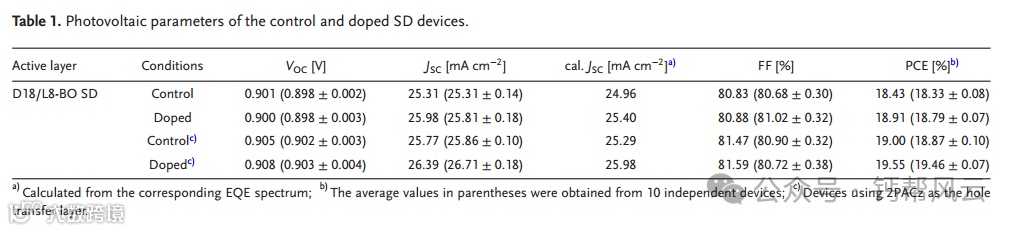

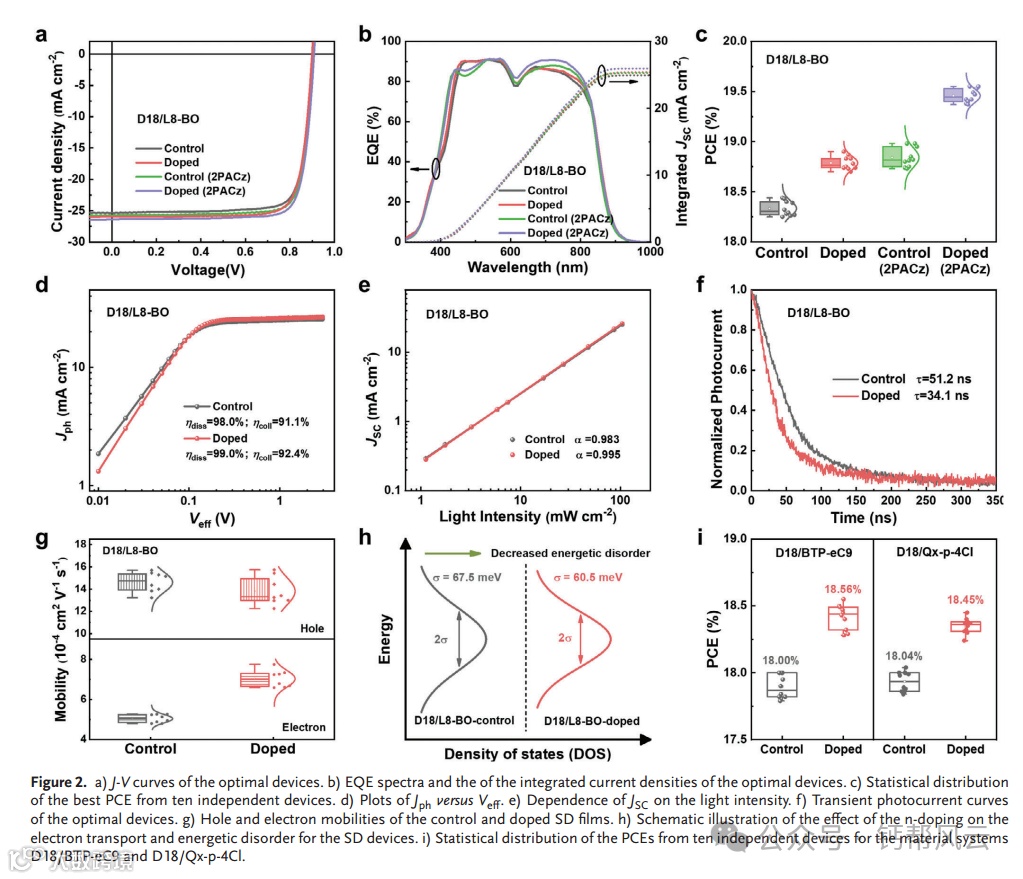

有机半导体分子掺杂可以有效调节有源层中的电荷输运，从而显著影响有机太阳能电池的光伏性能。然而，在体异质结(BHJ)薄膜中掺杂剂的分布难以控制，这阻碍了OSCs的有效掺杂。本文通过D18给体和掺杂受体的顺序沉积(SD)，开发了一种有效的n掺杂策略。SD膜中良好的垂直组分分布有利于优化载流子输运途径。SD方法将n掺杂剂N-DMBI限制在受体层，允许分子掺杂的积极作用。因此，与未掺杂的器件相比，掺杂SD器件表现出更好的电荷输运，抑制了电荷复合，降低了陷阱密度，增强了电荷提取，从而使D18/L8-BO二元OSCs的功率转换效率达到19.55%。此外，掺杂不影响器件的热稳定性，在80℃下加热1200 h后，掺杂的SD器件保持了90%以上的初始效率。在其他非富勒烯受体体系中也验证了SD掺杂方法的普遍性。这些结果证明了SD掺杂策略在构建具有增强电荷输运的高性能OSCs方面的巨大潜力。
文献来源:
https://doi.org/10.1002/aenm.202400214
点击文末阅读原文可跳转到相应网站
学术交流QQ群
钙帮QQ群：558533225
申请进群请备注：钙帮风云+研究方向。
