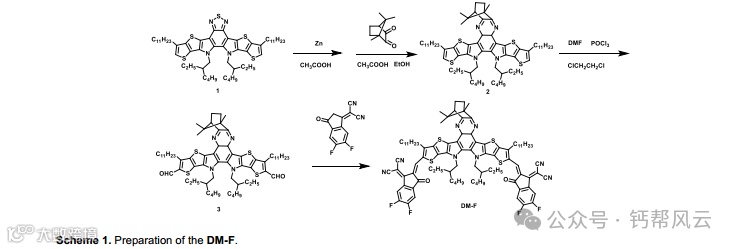

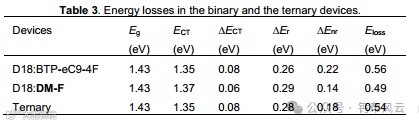

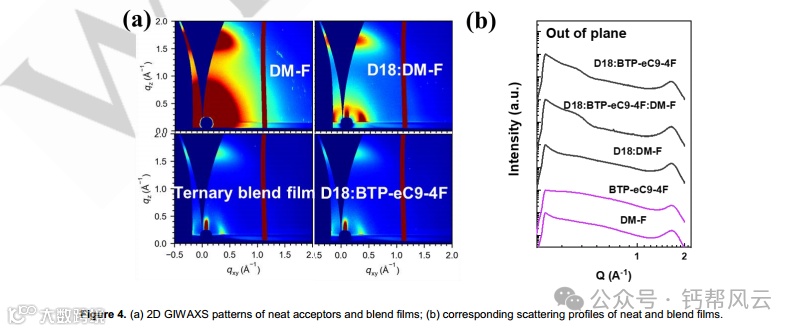

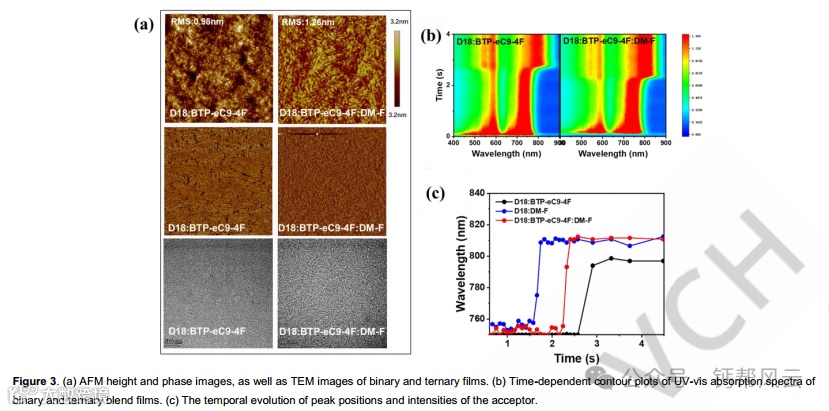

设计和合成具有高光致发光量子产率(PLQY)和强结晶度的窄带隙受体是降低非辐射能量损失(∆Enr)和提高有机太阳能电池(OSCs)性能的一种高效但具有挑战性的方法。我们成功地设计并合成了一种a -d - a型融合环电子受体，命名为DMF，它具有一个平面的分子骨架，在其中心核心处装饰着大块的三维樟脑侧基。这些庞大的取代基有效地阻碍了受体h聚集体的形成，促进了更多j聚集体的形成，显著提高了薄膜中受体的PLQY。正如预期的那样，DM-F具有明显的近红外吸收和令人印象深刻的结晶度。利用DM-F的有机太阳能电池(OSCs)表现出较高的EQEEL值和显著低的∆Enr，为0.14 ev(目前是OSCs报道的最小值)。此外，利用DM-F的二元和三元OSCs的功率转换效率(PCE)分别达到16.16%和20.09%，标志着OSCs领域报道的效率达到了新的顶点。总之，我们的研究表明，设计具有高PLQY的窄带隙受体是降低∆Enr和提高osc PCE的有效途径。
文献来源:
https://doi.org/10.1002/anie.202407007
点击文末阅读原文可跳转到相应网站
学术交流QQ群
钙帮QQ群：558533225
申请进群请备注：钙帮风云+研究方向。
