一 系统介绍 -
1.1 介绍 -
1.2 特点 -
1.3 系统架构图 -
二 实践 -
2.1 快速入门（演示英文，系统支持中文/英文） -
2.2 Grafana可视化集成 (可选) -
2.3 插件管理 -
三 原理 -
3.1 任务采集调度 -
3.2 高性能集群、云边协同 -
3.3 插件管理 -
四 总结
一 系统介绍
1.1 介绍
Apache HertzBeat (incubating) 是一个易用友好的开源实时监控告警系统，无需 Agent，高性能集群，兼容 Prometheus，提供强大的自定义监控和状态页构建能力。
1.2 特点
-
集 监控+告警+通知 为一体，支持对应用服务，应用程序，数据库，缓存，操作系统，大数据，中间件，Web服务器，云原生，网络，自定义等监控阈值告警通知一步到位。 -
易用友好，无需 Agent，全 WEB 页面操作，鼠标点一点就能监控告警，无需学习成本。 -
将 Http, Jmx, Ssh, Snmp, Jdbc, Prometheus 等协议规范可配置化，只需在浏览器配置监控模板 YML 就能使用这些协议去自定义采集想要的指标。您相信只需简单配置即可快速适配一款 K8s 或 Docker 等新的监控类型吗？ -
兼容 Prometheus 的系统生态并且更多，只需页面操作就可以监控 Prometheus 所能监控的。 -
高性能，支持多采集器集群横向扩展，支持多隔离网络监控，云边协同。 -
自由的告警阈值规则，邮件 Discord Slack Telegram 钉钉 微信 飞书 短信 Webhook Server酱 等方式消息及时送达。 -
提供强大的状态页构建能力，轻松向用户传达您产品服务的实时状态。

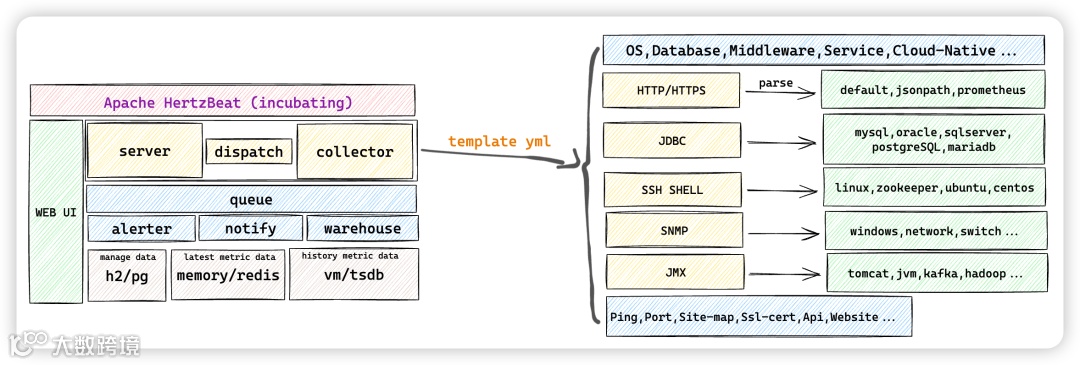

1.3 系统架构图
二 实践
2.1 快速入门（演示英文，系统支持中文/英文）
在项目 pom.xml 中添加依赖
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-actuator</artifactId>
</dependency>
<dependency>
<groupId>io.micrometer</groupId>
<artifactId>micrometer-registry-prometheus</artifactId>
</dependency>
配置 application.yml 暴露端点：
management:
endpoints:
web:
exposure:
include: '*'
enabled-by-default: true
metrics:
export:
prometheus:
enabled: true
注意：如果你的项目里还引入了认证相关的依赖，比如 springboot-security ,那么 SpringBoot Actuator 暴露出的接口可能会被拦截，此时需要你手动放开这些接口，以 springboot-security 为例，需要在 SecurityConfig 配置类中加入以下代码：
public class SecurityConfig extends WebSecurityConfigurerAdapter{
@Override
protected void configure(HttpSecurity httpSecurity) throws Exception{
httpSecurity
// 配置要放开的接口
.antMatchers("/actuator/**").permitAll()
.antMatchers("/metrics/**").permitAll()
.antMatchers("/trace").permitAll()
.antMatchers("/heapdump").permitAll()
// ...
}
}

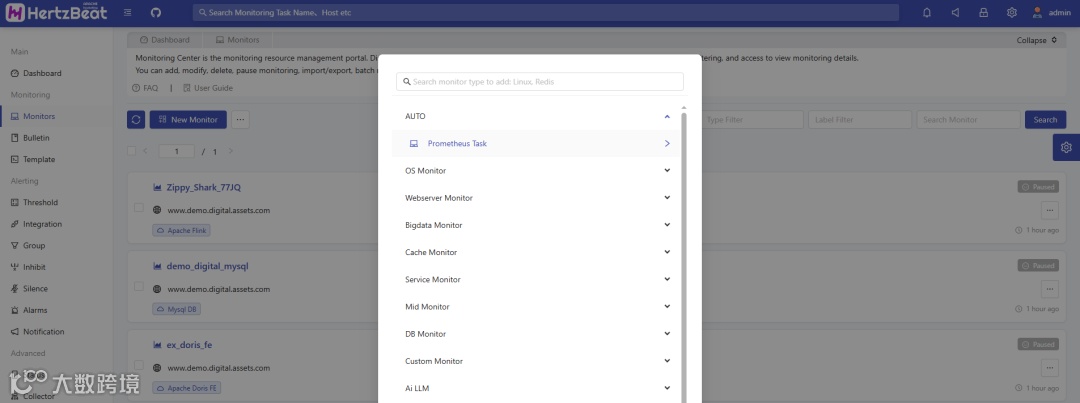

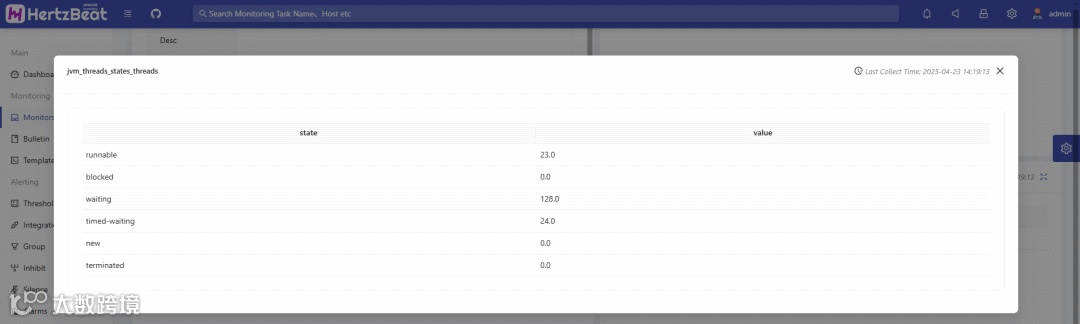

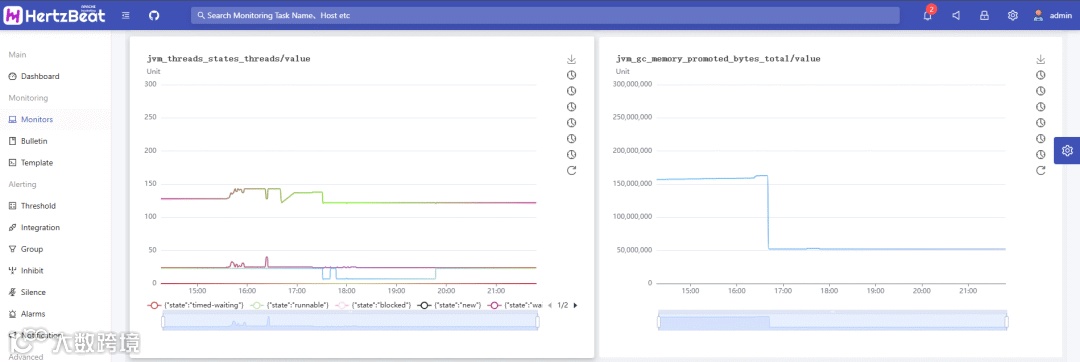

系统页面 -> 监控中心 -> 新增监控 -> AUTO -> Prometheus任务

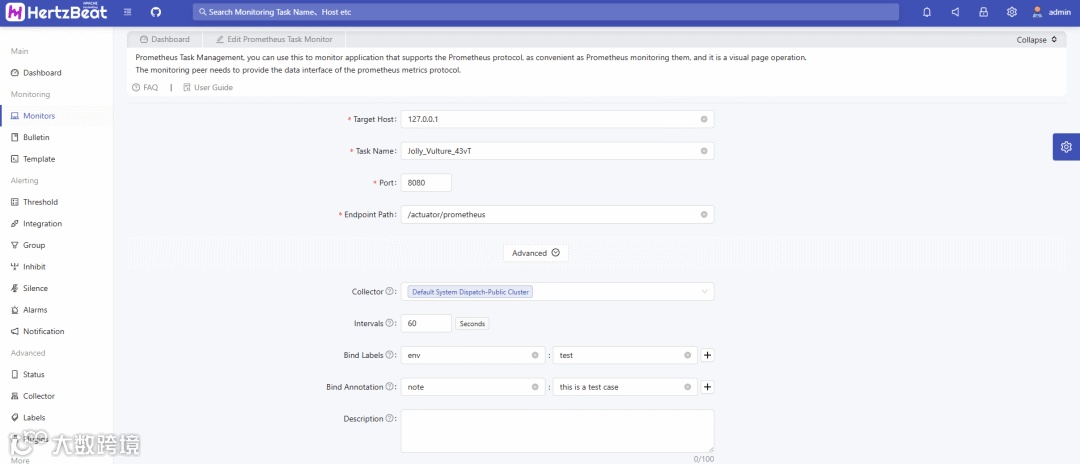

目标Host：SpringBoot 应用服务器地址（不带协议头，例如: https://, http:// ） 端口：应用服务端口（例如: 8080） 端点路径：/actuator/prometheus 可以使用标签分类来管理任务，如添加env=test等业务相关标签。

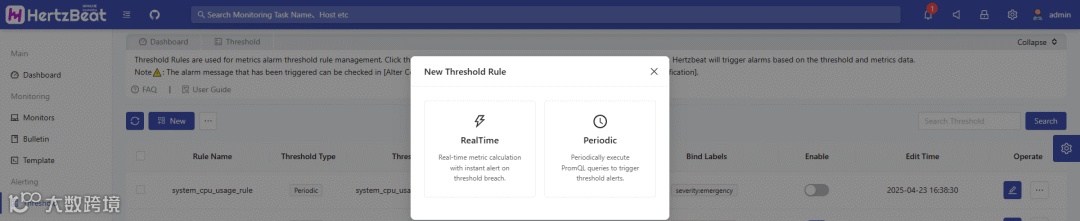

系统页面 -> 告警 -> 阈值规则 -> 新增 -> 新增阈值
HertzBeat 提供了 实时计算 和 计划周期 两种类型的阈值规则设置，这里我们以 计划周期 阈值规则为例。

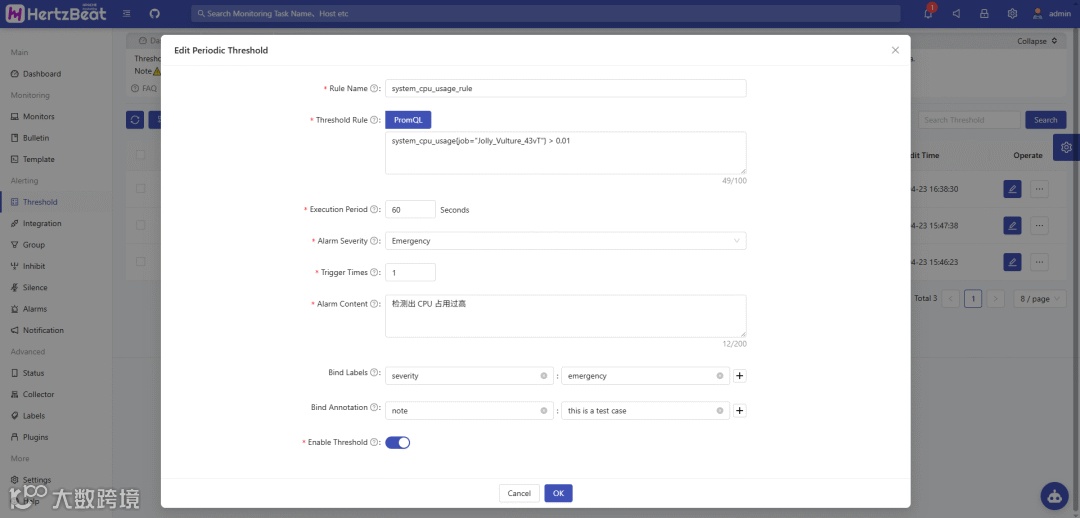

阈值名称：阈值规则名称
阈值规则：填写指标监测的规则（支持 PromQL）
执行周期：周期性执行阈值计算的时间间隔
告警级别：触发阈值的告警级别,从低到高依次为: 警告-warning，严重-critical，紧急-emergency
触发次数：设置触发阈值多少次之后才会发送告警
告警内容：填写监测告警的内容（支持填写变量）
比如监测 SpringBoot 应用程序的 CPU 占用，添加阈值规则：system_cpu_usage{job="Jolly_Vulture_43vT"} > 0.01

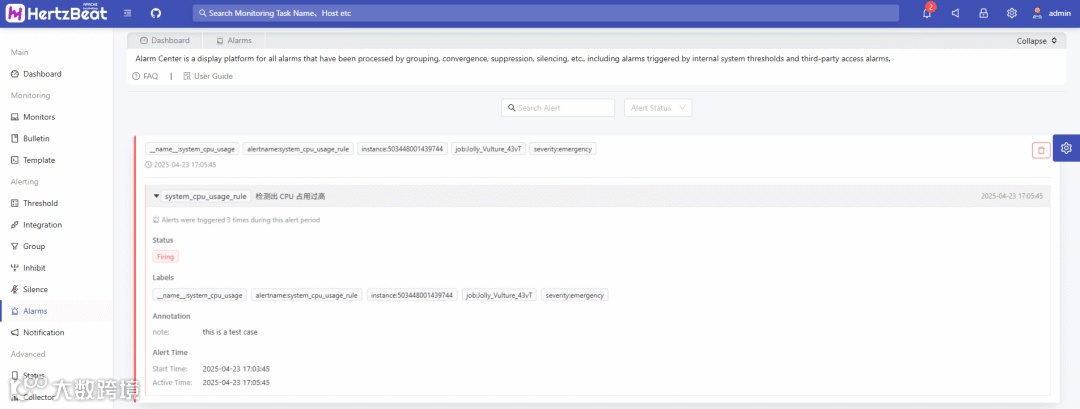

最后可以在 告警中心 看到已触发的告警。

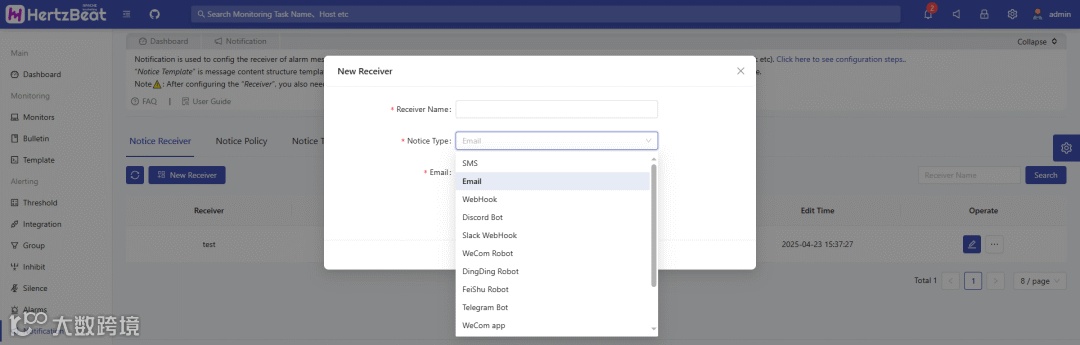

系统页面 -> 消息通知 -> 通知媒介 -> 新增接收对象

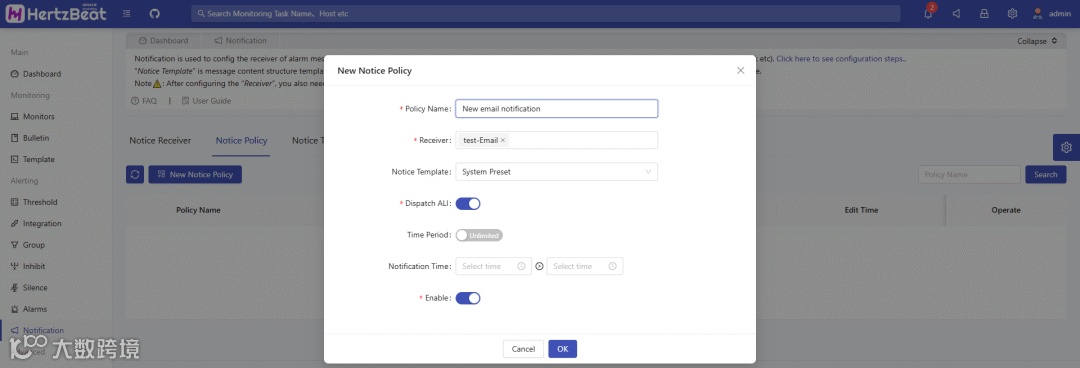

系统页面 -> 消息通知 -> 通知策略 -> 新增通知策略 -> 选择接收对象并启用通知
2.2 Grafana可视化集成 (可选)
需启用 Grafana 可嵌入功能，并开启匿名访问。

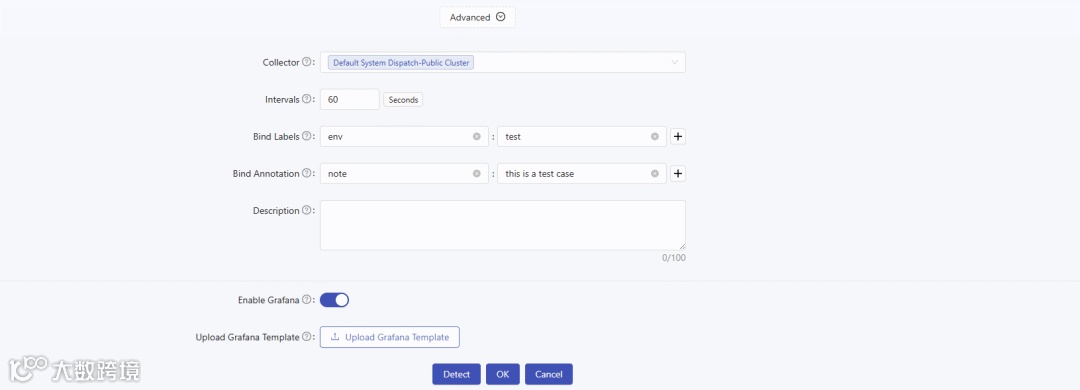

配置启用 Grafana 后，重启 HertzBeat 服务，在新增的 AUTO 监控中启用并上传 Grafana 模板。 比如：Grafana 数据源选择hertzbeat-victoria-metrics，然后在仪表盘点击:「Share」→「Export」→「Save to file」下载模板并上传至 HertzBeat 监控中。

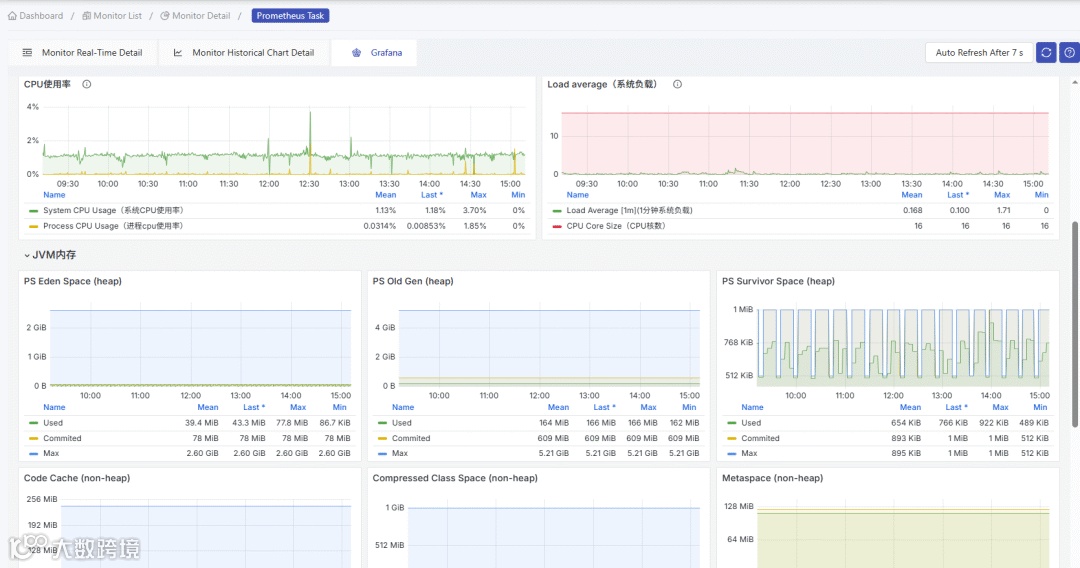

进入新增 AUTO 监控页面，点击 Grafana 图标按钮，即可查看 Grafana 图表。
2.3 插件管理
2.3.1 简介
-
HertzBeat 现有交互局限于告警后的通知功能，而插件功能可支持用户在其生命周期各阶段添加自定义操作，例如告警后执行 SQL、Shell 脚本，或采集监控数据后发送至其他系统。 -
用户按自定义插件流程开发并打包后，通过 “插件管理 - 上传插件” 功能上传并启用，即可在不重启 HertzBeat（热更新） 的情况下扩展自定义功能。
2.3.2 支持插件类型
-
Post-Alert插件
-
作用：在告警后执行自定义操作 -
实现接口：org.apache.hertzbeat.plugin.PostAlertPlugin
-
作用：在采集后执行自定义操作 -
实现接口：org.apache.hertzbeat.plugin.PostCollectPlugin
2.3.3 Demo
-
定位到plugin模块的 Plugin接口。 -
在org.apache.hertzbeat.plugin.impl目录下, 新建一个PostAlertPlugin 实现类，如DemoPlugin,在实现类中接收Alert 类作为参数，实现execute方法，逻辑由用户自定义. -
在 META-INF/services/org.apache.hertzbeat.plugin.PostAlertPlugin 文件中增加接口实现类的全限定名，每个实现类全限定名单独成行。 例如：org.apache.hertzbeat.plugin.impl.DemoPluginImpl -
打包 hertzbeat-plugin 模块。 -
通过 插件管理-上传插件 功能，上传以 -jar-with-lib.jar 结尾的插件包，启用插件即可在告警后执行自定义操作
2.3.4 自定义插件参数
-
插件功能支持自定义参数，并且在使用插件时可以通过插件管理 - 编辑参数 功能填写插件运行时需要的参数。 下面以定义一个包含两个参数的插件为例，详细介绍定义插件参数的流程：
-
在 define 目录下增加参数定义文件 ，注意参数定义文件必须是名称为 define 开头的 yml 文件，例如 define-demo.yml; 在 define-demo.yml 中定义参数，如下所示：
params:
- field: host
# name-param field display i18n name
name:
zh-CN: 目标 Host
en-US: Target Host
# type-param field type(most mapping the html input type)
type: text
# required-true or false
required: true
# field-param field key
- field: port
# name-param field display i18n name
name:
zh-CN: 端口
en-US: Port
# type-param field type(most mapping the html input type)
type: number
# when type is number, range is required
range: '[0,65535]'
@Override
public void execute(Alert alert, PluginContext pluginContext) {
log.info("param host:{}",pluginContext.getString("host"));
log.info("param port:{}",pluginContext.getInteger("port"));
}
三 原理
3.1 任务采集调度
3.1.1 时间轮算法
HertzBeat的监控任务调度内部使用的是时间轮算法。
-
时间轮定义： 时间轮是一个 存储定时任务的环形队列，底层采用数组实现，数组中的每个元素可以存放一个定时任务列表。TimerTaskList 是一个环形的双向链表，链表中的每一项表示的都是定时任务项
-

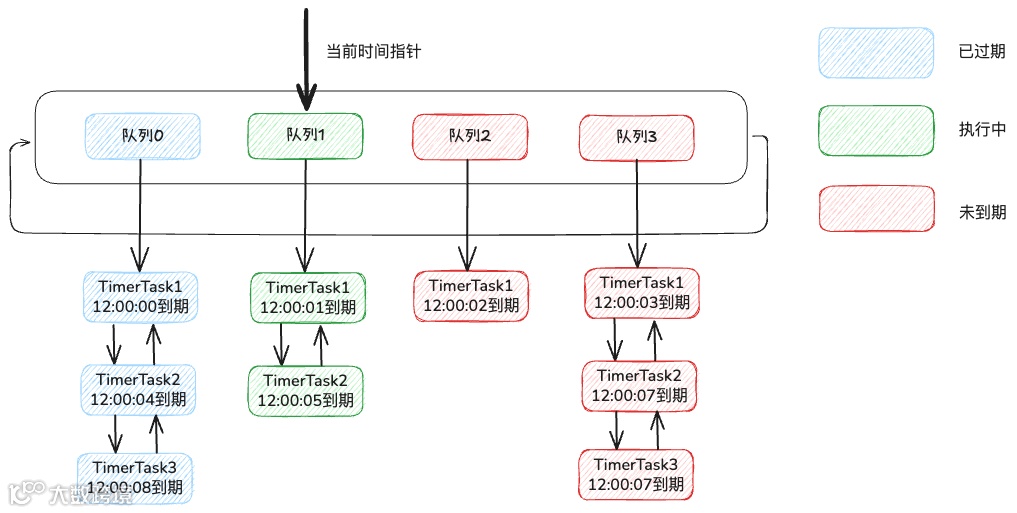

概念图

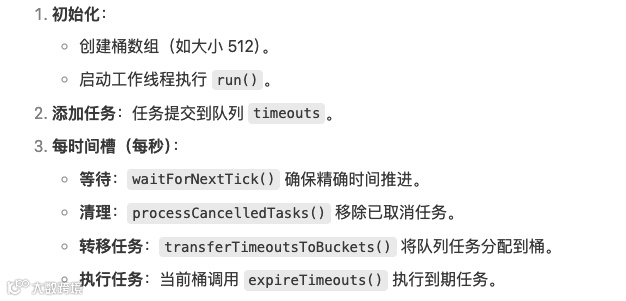

3.1.2 业务流程图
3.1.3 代码详解
-
任务采集器
//初始化桶大小为512 -1，用于取模
int mask = 511;
// 初始化起始时间
startTime = System.nanoTime();
do {
// 获取下一个时间指针
long deadline = waitForNextTick();
if (deadline > 0) {
// 计算当前桶索引（取模）
int idx = (int) (tick & mask);
// 清理已取消任务
processCancelledTasks();
// 获取当前桶
HashedWheelBucket bucket = wheel[idx];
// 将新任务添加到桶桶
transferTimeoutsToBuckets();
// 执行到期任务
bucket.expireTimeouts(deadline);
// 推进时间+1
tick++;
}
} while (isRunning());
-
作用：确保每秒精确推进一个时间槽（tickDuration 默认为 1 秒）。 -
细节：通过休眠补偿时间差，避免忙等待。
private long waitForNextTick() {
// 计算下一个tick的绝对时间点（单位：纳秒）
// tickDuration：每个tick的时间长度（默认1秒=1e9纳秒）
// tick：当前已执行的tick计数
long deadline = tickDuration * (tick + 1);
// 自旋等待直到达到下一个tick时间点
for (; ; ) {
// 计算当前已过去的时间（纳秒）
final long currentTime = System.nanoTime() - startTime;
// 计算需要休眠的时间（毫秒）
// +999999：实现纳秒到毫秒的向上取整转换（避免精度丢失）
long sleepTimeMs = (deadline - currentTime + 999999) / 1000000;
// 检查是否已达到或超过deadline
if (sleepTimeMs <= 0) {
// 处理极端边界情况
if (currentTime == Long.MIN_VALUE) {
return -Long.MAX_VALUE; // 异常返回值
} else {
return currentTime; // 返回实际经过的时间
}
}
// Windows平台特殊处理：调整休眠精度
// 原因：Windows默认系统定时器精度约15ms，调整为10ms倍数可减少无效唤醒
if (NetworkUtil.isWindowsPlatform()) {
sleepTimeMs = sleepTimeMs / 10 * 10; // 向下对齐到10ms
}
try {
// 精确休眠直到下一个tick
Thread.sleep(sleepTimeMs);
} catch (InterruptedException ignored) {
// 被中断时检查是否处于关闭状态
if (WORKER_STATE_UPDATER.get(HashedWheelTimer.this) == WORKER_STATE_SHUTDOWN) {
return Long.MIN_VALUE; // 返回关闭标识
}
// 否则忽略中断继续等待
}
}
}
-
作用：删除桶中已取消任务节点 -
细节：timeout实现remove从双向链表中删除当前节点
private void processCancelledTasks() {
for (; ; ) {
// 从取消任务队列获取取消任务
HashedWheelTimeout timeout = cancelledTimeouts.poll();
if (timeout == null) {
// all processed
break;
}
try {
// timeout实现的从双向链表中删除当前节点
timeout.remove();
} catch (Throwable t) {
if (logger.isWarnEnabled()) {
logger.warn("An exception was thrown while process a cancellation task", t);
}
}
}
}
deadline赋值逻辑：long deadline = System.nanoTime() + unit.toNanos(delay) - startTime;
短期任务（如 30 秒）：remainingRounds = 0，直接放入对应桶。
长期任务（超出一轮范围，如 1000 秒）： 假设桶总数 512，当前 tick=0：
-
calculated = 1000 / 1 = 1000 -
remainingRounds = (1000 - 0) / 512 = 1（需 1 轮） -
桶索引：1000 % 512 = 488（放入第 488 号桶）
private void transferTimeoutsToBuckets() {
// 每次tick最多转移100,000个任务，防止添加任务的线程循环添加导致工作线程阻塞
for (int i = 0; i < 100000; i++) {
// 从任务队列取出任务
HashedWheelTimeout timeout = timeouts.poll();
// 队列为空时结束转移
if (timeout == null) {
break;
}
// 跳过已取消的任务
if (timeout.state() == HashedWheelTimeout.ST_CANCELLED) {
continue;
}
// 计算任务的理论触发时间槽（单位：tick）
long calculated = timeout.deadline / tickDuration;
// 计算任务需要经历的完整轮数
timeout.remainingRounds = (calculated - tick) / wheel.length;
// 确保任务不会分配到过去的时间槽：
// 如果计算的时间槽小于当前tick，则使用当前tick
final long ticks = Math.max(calculated, tick);
// 计算桶索引（通过位运算替代取模，要求wheel.length是2的幂）
int stopIndex = (int) (ticks & mask);
// 将任务添加到对应桶中
HashedWheelBucket bucket = wheel[stopIndex];
bucket.addTimeout(timeout);
}
}
-
执行条件： remainingRounds <= 0 且未取消的任务。 -
轮数更新：未到期的任务减少剩余轮数（每轮扫到桶时-1）。
void expireTimeouts(long deadline) {
HashedWheelTimeout timeout = head;
// 遍历桶中任务链表
while (timeout != null) {
HashedWheelTimeout next = timeout.next;
// 剩余轮数为 0
if (timeout.remainingRounds <= 0) {
// 从链表移除
remove(timeout);
if (timeout.deadline <= deadline) {
// 执行任务
timeout.expire();
}
} elseif (timeout.isCancelled()) {
// 移除已取消任务
remove(timeout);
} else {
// 减少剩余轮数
timeout.remainingRounds--;
}
// 指针next
timeout = next;
}
}
3.2 高性能集群、云边协同
3.2.1 介绍
-
高性能集群：
-
HertzBeat 支持部署采集器集群，多采集器集群横向扩展，指数级提高可监控数量与采集性能。 -
监控任务在采集器集群中自调度，单采集器挂掉无感知故障迁移采集任务，新加入采集器节点自动调度分担采集压力。 -
单机模式与集群模式相互切换部署非常方便，无需额外组件部署。
-
HertzBeat 支持部署边缘采集器集群，与主 HertzBeat 服务云边协同提升采集能力。 -
多个隔离网络部署边缘采集器，采集器在隔离网络内部进行监控任务采集，采集数据上报，由主服务统一调度管理展示

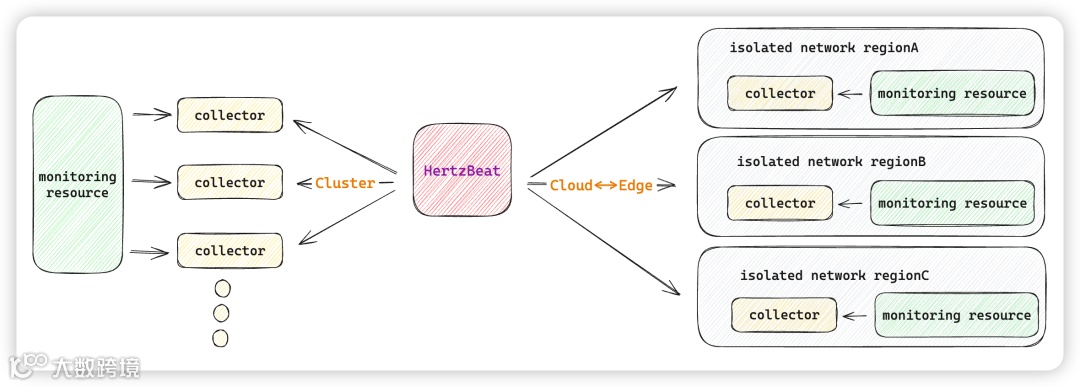

3.2.2 架构图
3.2.3 自动调度
-
实现原理： 采用一致性哈希算法，构建虚拟节点环，未指定采集器的任务通过哈希值自动映射至最近虚拟节点 -

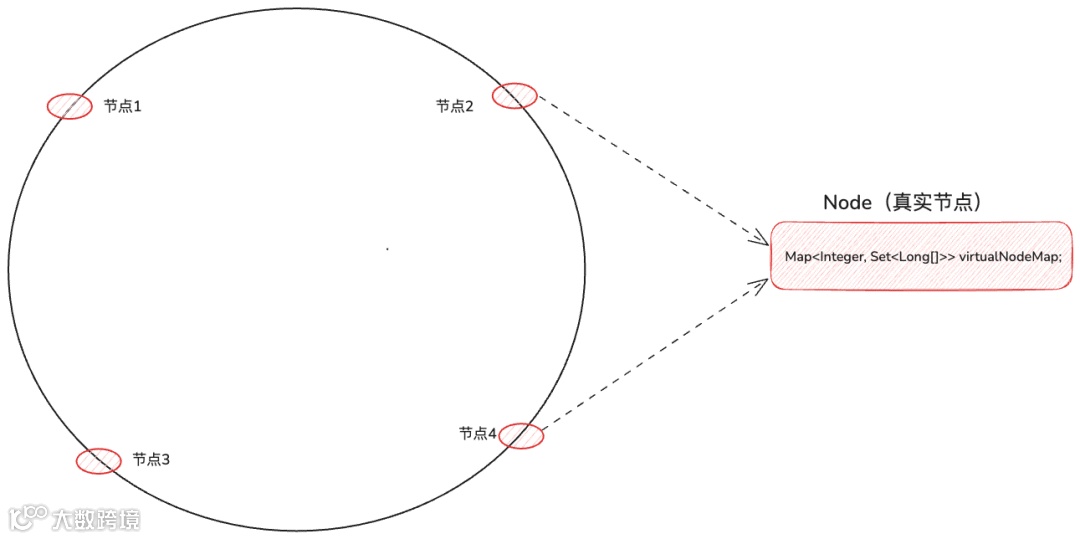

哈希环结构
-
key：虚拟节点hash值 -
value：任务id集合
// 1. 添加物理节点
public void addNode(Node newNode) {
if (!isPrivateMode(newNode)) {
int vnodes = getVirtualNodeCount(newNode);
for (int i = 0; i < vnodes; i++) {
addVirtualNode(newNode, newNode.id + i);
}
}
nodeMap.put(newNode.id, newNode);
rebalanceJobs();
}
// 2. 添加虚拟节点（核心迁移逻辑）
public synchronized void addVirtualNode(Node node, String vnodeId) {
int vHash = hash(vnodeId);
hashRing.put(vHash, node); // 加入哈希环
// 初始化虚拟节点任务集
node.initVirtualNode(vHash);
// 获取顺时针后继节点
Node nextNode = getNextNode(vHash);
// 迁移任务：从后继节点获取任务集合
Set<Long[]> jobs = nextNode.getJobsForMigration(vHash);
if (!jobs.isEmpty()) {
// 拆分任务：需要迁移的部分
Set<Long[]> migrateJobs = extractJobsToMigrate(jobs, vHash);
// 更新节点任务映射
nextNode.updateJobs(jobs); // 更新原节点
node.addJobsToVirtualNode(vHash, migrateJobs); // 添加到新节点
// 更新物理节点状态
if (node != nextNode) {
migrateJobStatus(nextNode, node, migrateJobs);
}
}
}
// 3. 管理虚拟节点任务
private void addVirtualNodeJobs(int vHash, Set<Long[]> jobs) {
if (vNodeJobs == null) vNodeJobs = new ConcurrentHashMap<>();
// 合并或创建任务集
if (vNodeJobs.containsKey(vHash)) {
vNodeJobs.get(vHash).addAll(jobs);
} else {
vNodeJobs.put(vHash, jobs);
}
}
public Node dispatchJob(Integer dispatchHash, Long jobId, boolean isFlushed) {
if (dispatchHash == null || hashCircle == null || hashCircle.isEmpty()) {
log.warn("There is no available collector registered. Cache the job {}.", jobId);
dispatchJobCache.add(new DispatchJob(dispatchHash, jobId));
return null;
}
// 获取哈希环中第一个大于等于dispatchHash的节点
Map.Entry<Integer, Node> ceilEntry = hashCircle.ceilingOrFirstEntry(dispatchHash);
int virtualKey = ceilEntry.getKey();
Node curNode = ceilEntry.getValue();
curNode.addJob(virtualKey, dispatchHash, jobId, isFlushed);
return curNode;
}
3.2.4 无感知故障迁移
-
实现原理：通过netty监控心跳每5秒一次，如果某采集器节点心跳失效，HertzBeat重新分配任务
-
代码详解：
-
感知到采集器下线后，会调用collectorGoOffline
public void collectorGoOffline(String identity) {
// ... 更新数据库状态
// 关键步骤：从一致性哈希环移除
consistentHash.removeNode(identity);
// 关键步骤：重新平衡任务分配
reBalanceCollectorAssignJobs();
}
3.3 插件管理
3.3.1 实现原理：
通过SPI结合自定义类加载器实现插件热更新
3.3.2 代码详解
-
插件新增逻辑
public void savePlugin(PluginUpload pluginUpload) {
// 1. 保存JAR文件到plugin-lib目录
String jarPath = new File(this.getClass().getProtectionDomain().getCodeSource().getLocation().getPath()).getAbsolutePath();
Path extLibPath = Paths.get(new File(jarPath).getParent(), "plugin-lib");
File extLibDir = extLibPath.toFile();
String fileName = UUID.randomUUID().toString().replace("-", "") + "_" + fileName;
File destFile = new File(extLibDir, fileName);
// 2. 验证JAR文件内容
PluginMetadata parsed = validateJarFile(destFile);
// 3. 保存插件元数据到数据库
metadataDao.save(pluginMetadata);
itemDao.saveAll(pluginItems);
// 4. 重新加载类加载器
loadJarToClassLoader();
// 5. 同步插件状态
syncPluginStatus();
}
-
插件更新
@PostConstruct
private void loadJarToClassLoader() {
// 1. 关闭旧的类加载器
for (URLClassLoader pluginClassLoader : pluginClassLoaders) {
if (pluginClassLoader != null) {
pluginClassLoader.close();
}
}
// 2. 清理内存
if (!pluginClassLoaders.isEmpty()) {
pluginClassLoaders.clear();
System.gc();
}
// 3. 重新加载所有启用的插件
List<PluginMetadata> plugins = metadataDao.findPluginMetadataByEnableStatusTrue();
for (PluginMetadata metadata : plugins) {
List<URL> urls = loadLibInPlugin(metadata.getJarFilePath(), metadata.getId());
urls.add(new File(metadata.getJarFilePath()).toURI().toURL());
pluginClassLoaders.add(new URLClassLoader(urls.toArray(new URL[0]), Plugin.class.getClassLoader()));
}
}
-
插件调用
@Override
public <T> void pluginExecute(Class<T> clazz, Consumer<T> execute) {
for (URLClassLoader pluginClassLoader : pluginClassLoaders) {
// 使用ServiceLoader发现插件实现
ServiceLoader<T> load = ServiceLoader.load(clazz, pluginClassLoader);
for (T t : load) {
if (pluginIsEnable(t.getClass())) {
execute.accept(t);
}
}
}
}
四 总结
-
开箱即用：Docker 快速部署，端口映射即可使用；集成监控、告警、通知，覆盖多类对象。 -
极简易用：部署简单，配置量少，无需 Agent 即可直接监控；全 WEB 操作，零学习成本。 -
界面直观：菜单简洁，无深层嵌套，核心功能集中在一级菜单；用户配置在配置文件中完成，操作便捷。 -
安全可靠：数据密钥全链路加密。 -
高性能与自定义：支持多协议模板化配置，YML 自定义指标；集群横向扩展，适配多网络场景；灵活告警与多渠道通知，可快速适配新 K8s 监控类型。
关于作者
闫书铭，转转回收技术部 后端工程师，Apache HertzBeat Committer
想了解更多转转公司的业务实践，欢迎点击关注下方公众号：
