点击蓝字 关注我们
研究内容
新兴的准二维金属卤化物钙钛矿(MHPs)的有趣功能导致了这种材料类别的进一步探索，以实现可持续和可扩展的光电应用。然而，前驱体的化学复杂性——主要由2D:3D组成比决定——导致这些材料中不受控制的相异质性，从而影响光电性能。然而，由于巨大的准二维组成空间，这种现象仍然知之甚少。为了系统地探索其基本原理，本文设计并实现了基于甲脒(FA)的准二维MHP系统的高通量自动化合成-表征工作流程。结果表明，稳定的类3d相(𝜶-FAPbI3表面被2D间隔剂钝化)只出现在FAPbI3的35-55%组成范围内，偏离了化学计量学的考虑。通过高通量掠射广角X射线散射(GIWAXS)实验和自动峰分析功能进行的定量晶体学研究迅速揭示了3D相是垂直排列的，有利于垂直电荷传导，有利于光电应用。总之，本研究揭示了复杂准2D MHP系统的最佳2D:3D成分范围，实现了有前途的光电功能。自动化实验工作流程显著加快了材料发现和工艺优化，可转移到其他沉积方法，同时为复杂材料系统提供了基本见解。
文献来源:
https://doi.org/10.1002/adfm.202409293
点击文末阅读原文可跳转到相应网站
文献信息

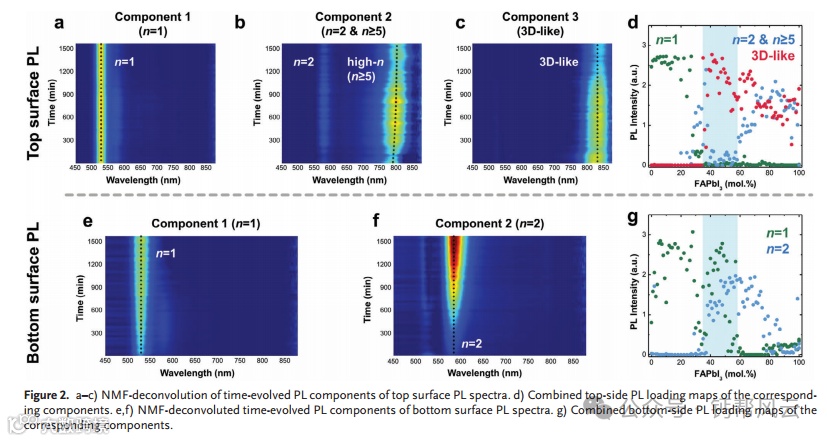

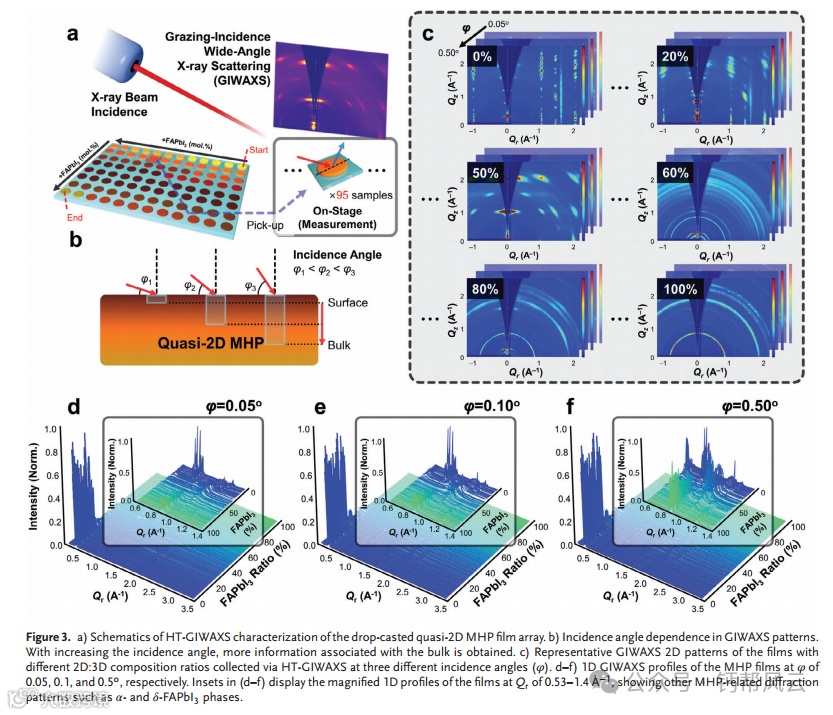

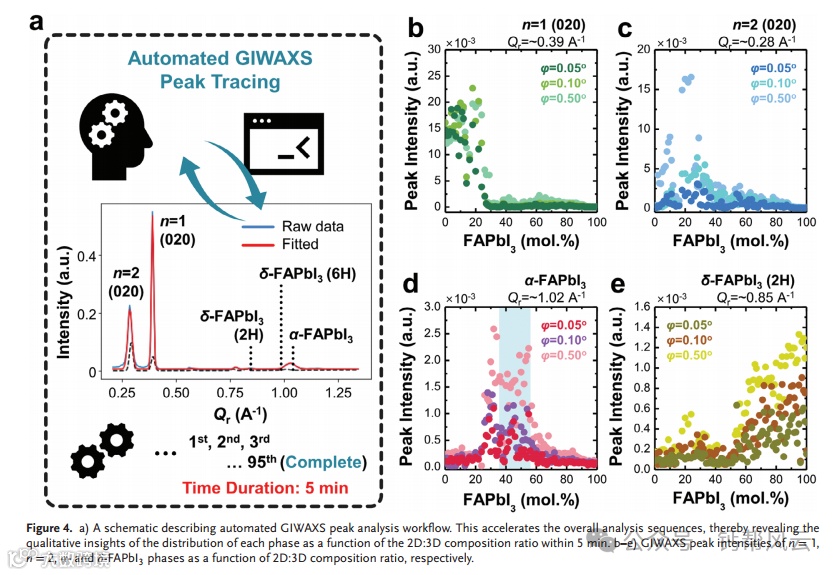

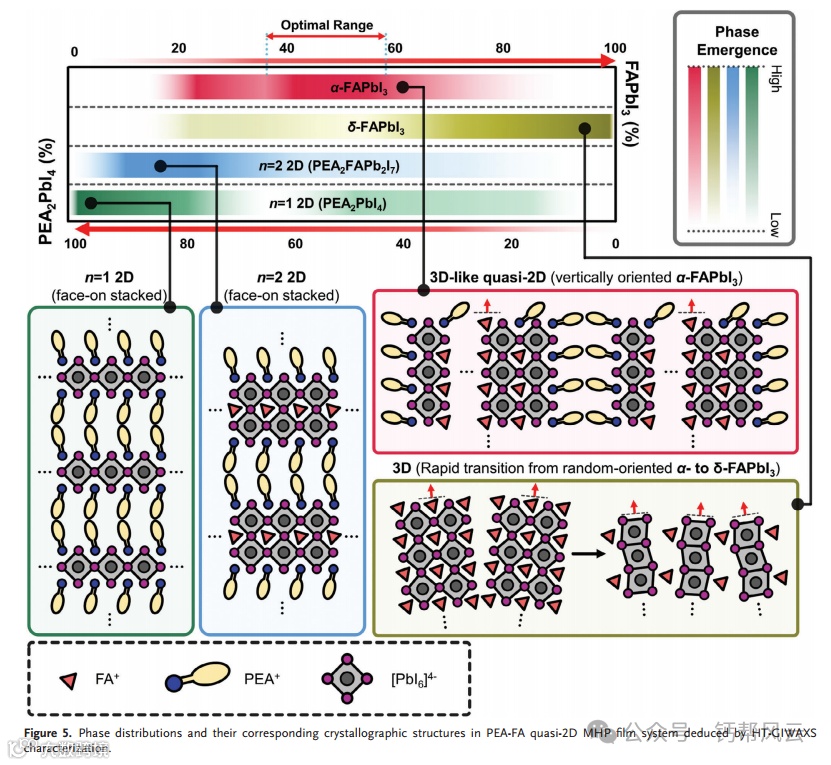

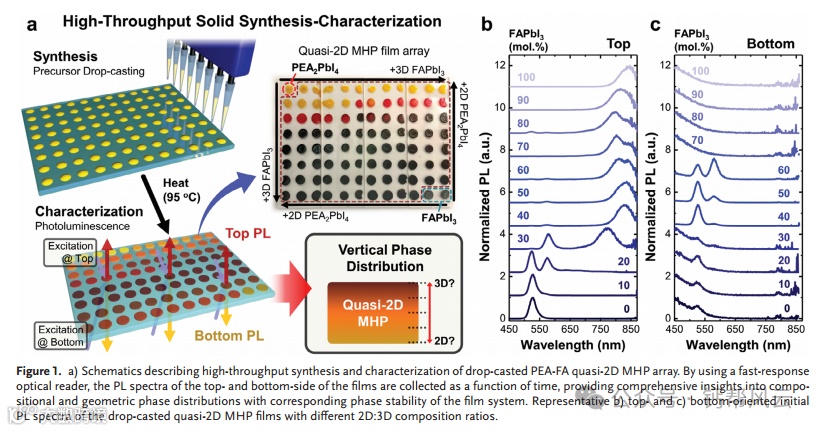

数据结果
免责说明
部分资料可能来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。
扫二维码关注我们
钙帮QQ群：558533225
欢迎专家学者提供钙钛矿太阳能电池相关的稿件至2801942406@qq.com，并请注明详细联系信息。钙帮风云会及时选用推送。
END
