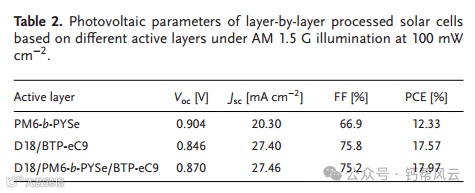

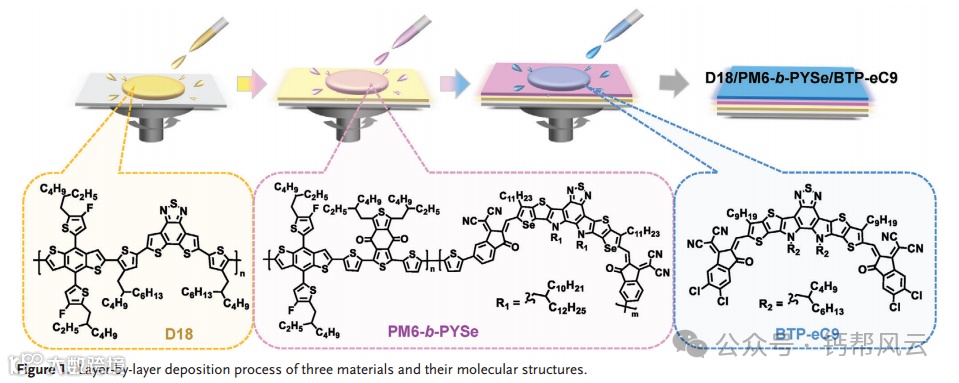

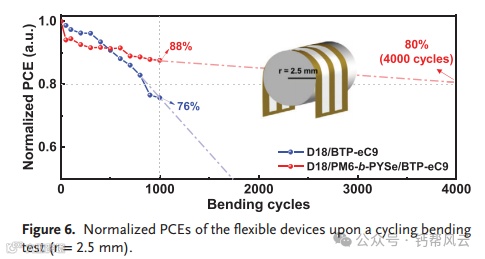

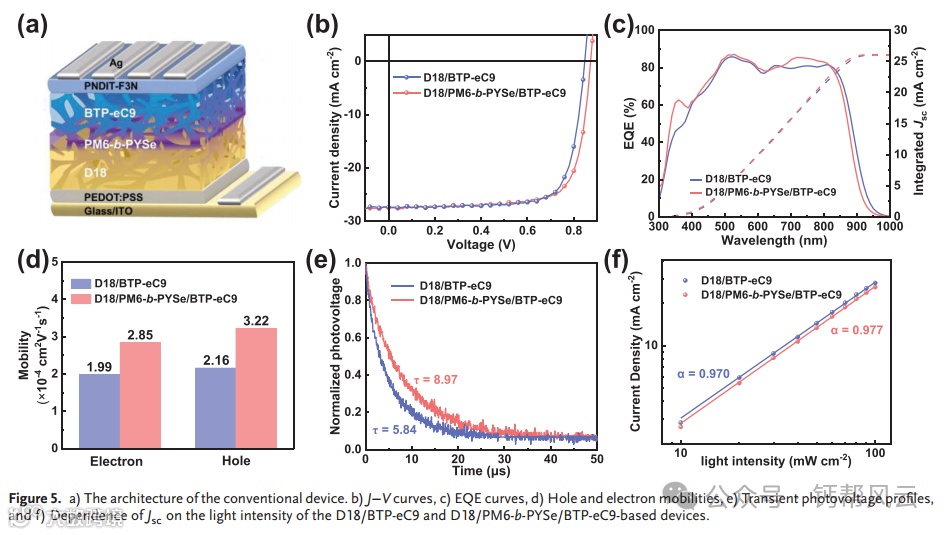

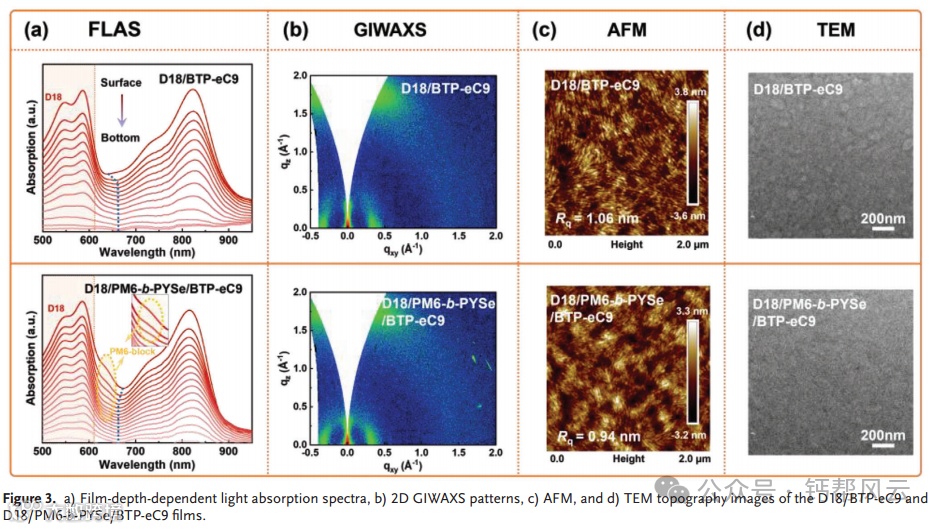

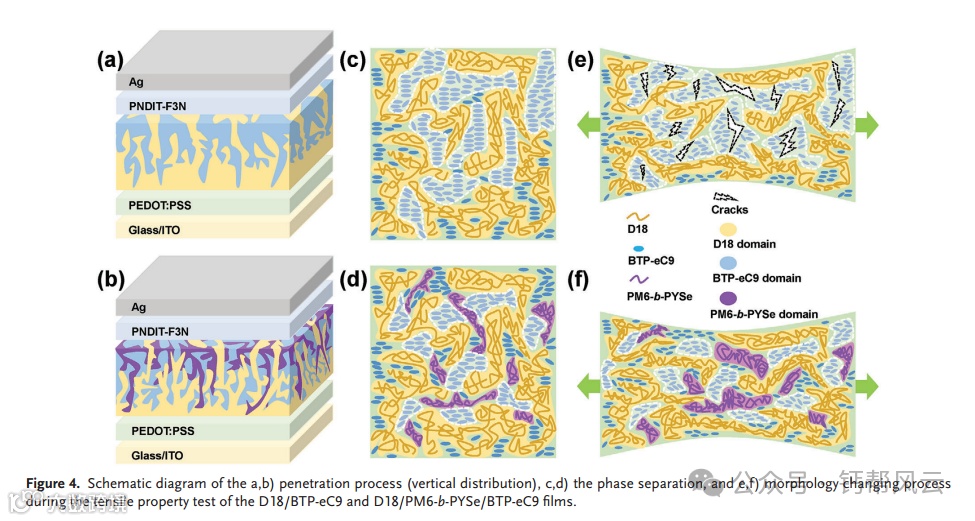

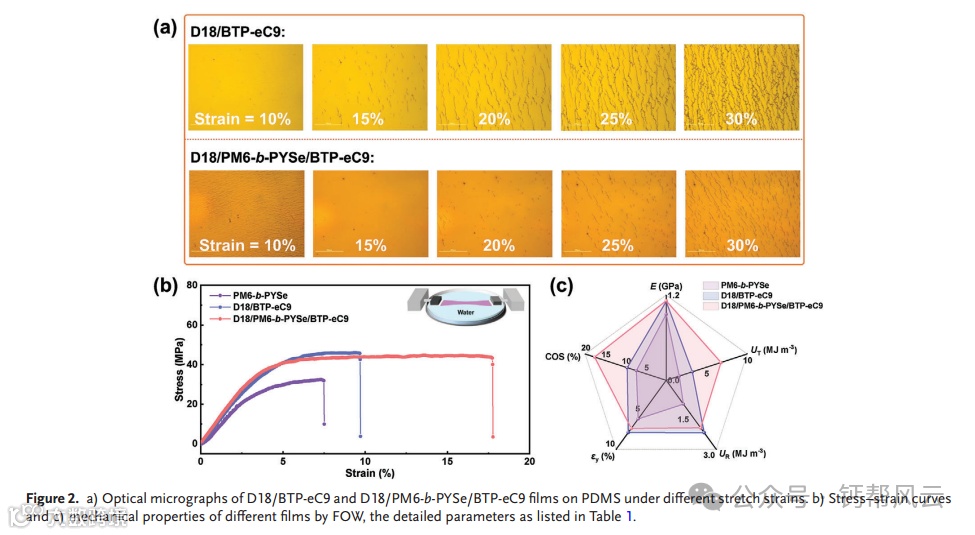

机械拉伸性能是有机太阳能电池(OSCs)可穿戴应用的重要标准，而融合环小分子受体的过度刚性使得光伏薄膜难以满足拉伸要求。本文提出了一种有效的策略，通过插入共聚物PM6-b-PYSe作为层层加工的D18和BTP-eC9之间的中间层来构建本质可拉伸的活性层。共聚物中间层分流了BTP-eC9的渗透，有利于适当的相分离，与D18/BTP-eC9膜(9.67%)相比，有利于提高17.69%的裂纹启动应变。结合最佳能级、延长载流子寿命和抑制PM6-b-PYSe掺入引起的双分子重组，D18/PM6-b-PYSe/ btp - ec9基OSC的效率为17.97%。特别是，该装置表现出优异的力学性能，在4000次弯曲循环后，其保留率超过80%。本研究为同时提高柔性晶片的内在机械拉伸性能和光伏性能提供了一种有效的策略。
文献来源:
https://doi.org/10.1002/adfm.202407681
点击文末阅读原文可跳转到相应网站
学术交流QQ群
钙帮QQ群：558533225
申请进群请备注：钙帮风云+研究方向。
