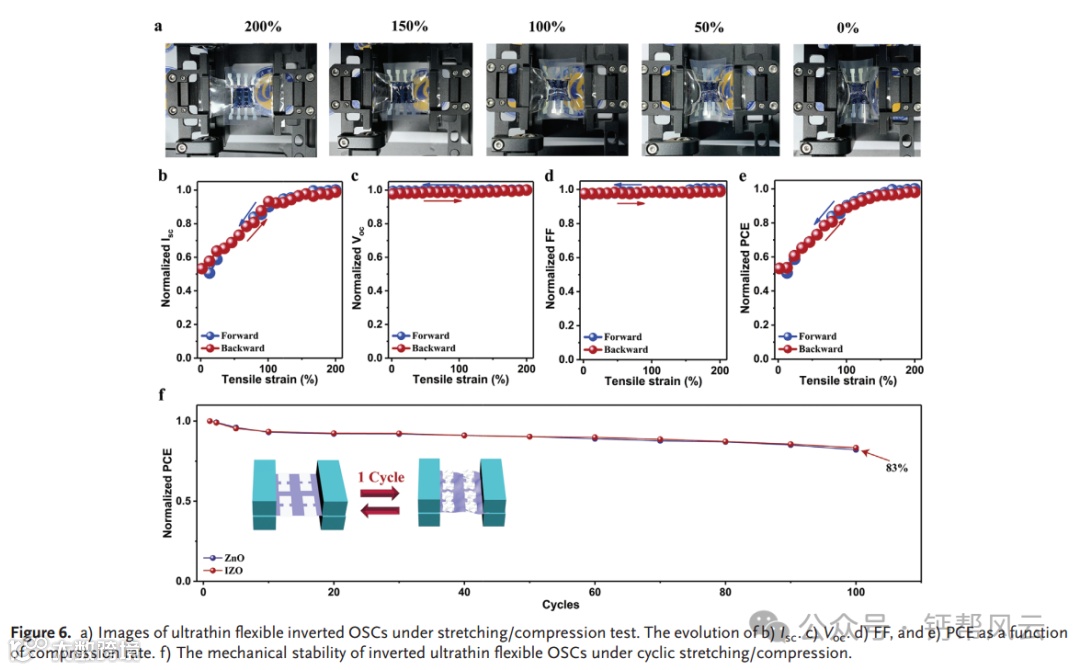

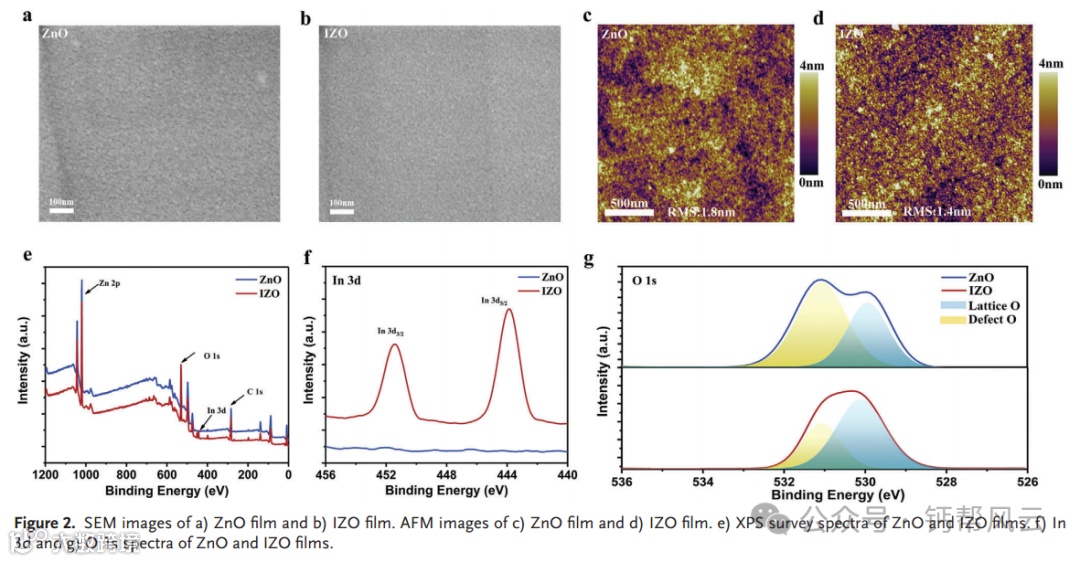

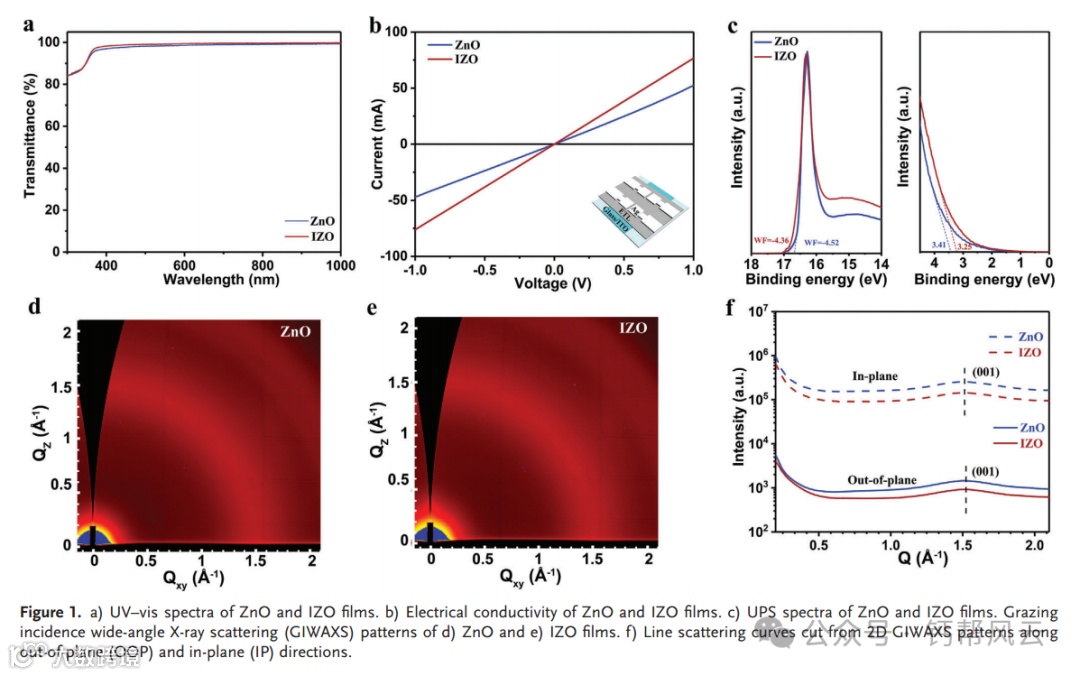

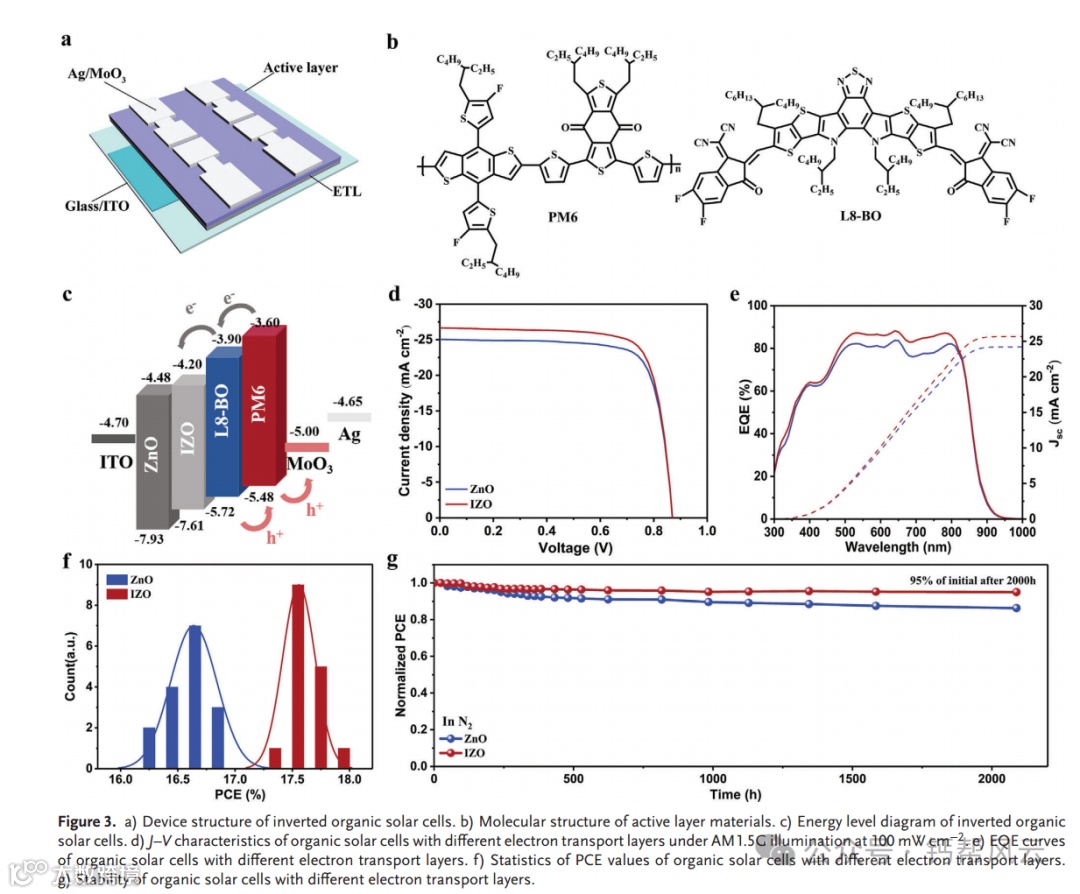

溶胶-凝胶处理的氧化锌(ZnO)是倒置有机太阳能电池(OSCs)中应用最广泛的电子传输层之一。烧结所需的高退火温度(≈200°C)以确保高电子迁移率，但会导致对柔性衬底的严重损坏。因此，基于溶胶-凝胶处理ZnO的柔性有机太阳能电池的效率明显低于刚性器件。本文提出了一种铟掺杂的方法来改善ZnO层的光电性能并降低所需的退火温度。在一系列不同的有源层体系中，基于掺杂ZnO (IZO)的倒立OSCs比基于ZnO的倒立OSCs表现出更高的效率。对于PM6:L8-BO系统，效率从原始的基于zno的器件的17.0%增加到基于zno的器件的17.8%。采用有源层PM6:L8-BO:BTP-eC9的基于zno的器件显示出更高的效率，最高可达18.1%。此外，基于IZO ETL制备了1.2微米厚的倒置超薄柔性太阳能电池，效率为17.0%，单位重量功率比为40.4 W g−1，是超薄(小于10微米)柔性太阳能电池的最高效率之一。
文献来源:
https://doi.org/10.1002/advs.202402158
点击文末阅读原文可跳转到相应网站
学术交流QQ群
钙帮QQ群：558533225
申请进群请备注：钙帮风云+研究方向。
